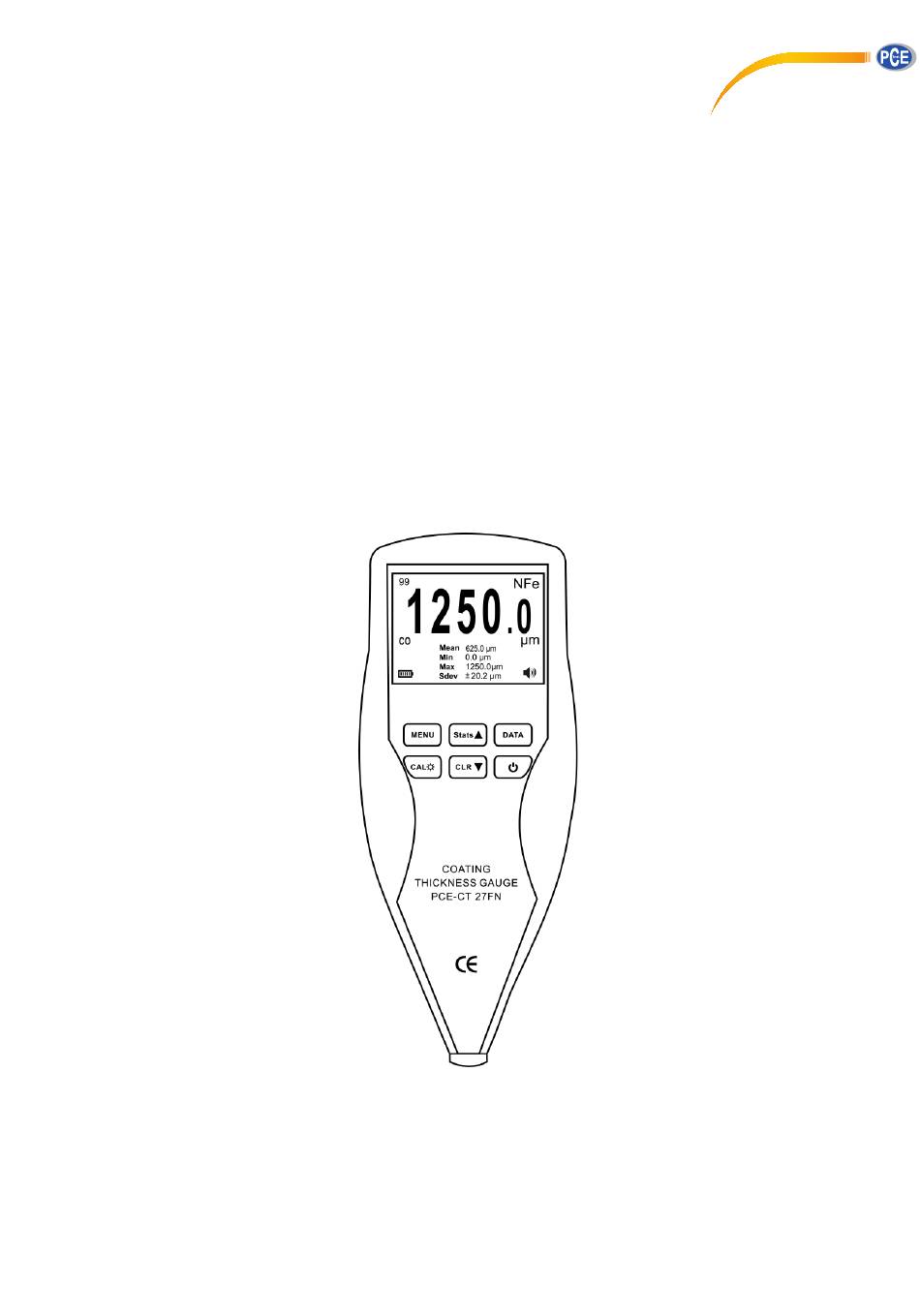

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Schichtdickenmessgerät PCE-CT 27FN Version 1.0 Erstelldatum 28.08.2015 Letzte Änderung 07.06.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Benutzeroberfläche und Tasten ....................5 Einschaltung ..........................6 Messmodi ........................... 6 4.3.1 Einzelmessung ..........................6 4.3.2 Kontinuierliche Messung ........................ 8 Messbereich ..........................8 Batterieanzeige ........................... 8 Auswahl der Messeinheit ...................... -
Seite 3: Einleitung

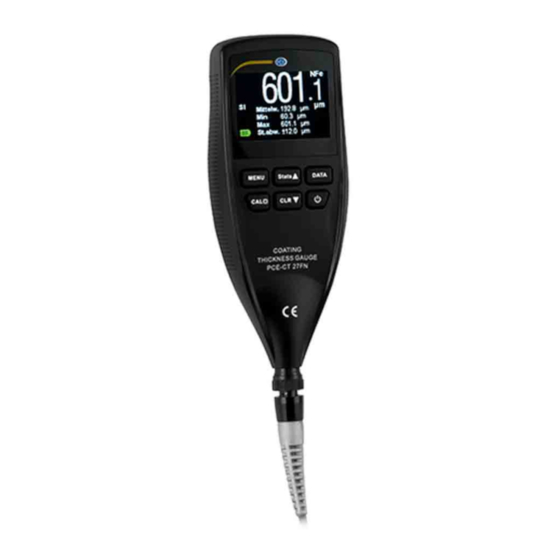

BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Schichtdickenmessgeräts von PCE Instruments entschieden haben. Bei diesem Handgerät zur Schichtdickenmessung mit gesondertem Fühler handelt es sich um ein hoch intelligentes und genaues Messgerät, was dazu genutzt werden kann, schnell und genau Schichtdicken auf nahezu allen Metalloberflächen zu messen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen 0 … 1250 µm / 0 … 50 mil Messbereich Auflösung 0,1 µm / 0,1 mil Genauigkeit ± (2 % + 2 µm) / ± (2 % + 0,1 mil) Abmessungen 166 x 68 x 30 mm Gewicht 180 g (mit Batterien) -10 …... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Benutzeroberfläche und Tasten Drücken Sie kurz, um das Gerät einzuschalten und lange um das Gerät wieder auszuschalten. Das Messgerät schaltet sich nach 180 Sekunden Inaktivität automatisch aus. (Menü/Zurück): Drücken Sie die lange, um ins Hauptmenü zu gelangen. Drücken Sie kurz, um zur vorherigen Menüebene zurückzukehren. -
Seite 6: Einschaltung
BETRIEBSANLEITUNG (Löschen/Runter): Drücken Sie kurz im Messmodus, um die aufgezeichneten Daten zu löschen. Einschaltung kurz, um das Instrument einzuschalten. Es ertönt ein Piepen und „Model no. PCE-CT Drücken Sie 27FN“ wird im Bildschirm angezeigt. Messmodi Das Schichtdicken-Messgerät verfügt über zwei verschiedene Messmodi, die Einzelmessung (SI) und die kontinuierliche Messung (CO). - Seite 7 BETRIEBSANLEITUNG Standardabweichung ±20,5 µm (2 % + 2 µm) Bei dem gemessenen Material handelt es sich um ein magnetisches Metall wie Stahl Bei dem gemessenen Material handelt es sich um ein nicht magnetisches Metall wie Aluminium...
-
Seite 8: Kontinuierliche Messung
BETRIEBSANLEITUNG 4.3.2 Kontinuierliche Messung Beim CO-Mode handelt es sich um den Messmodus der kontinuierlichen Messung: Drücken Sie den Fühler zur Messung vertikal gegen die zu messende Oberfläche. Das Gerät wird kontinuierlich piepen und den Schichtdickenmesswert anzeigen, wenn die Messwerte erfasst wurden. Anmerkung: Heben Sie den Fühler während der Messung nicht von der zu testenden Oberfläche ab, bis die Messung fertig ist. -
Seite 9: Auswahl Der Messeinheit
BETRIEBSANLEITUNG Auswahl der Messeinheit Drücken Sie lange, um ins Hauptmenü zu gelangen. Bewegen Sie sich dann über das Hauptmenü zum Optionsmenü auf den Menüpunkt „Einheit“. Drücken Sie , um zwischen µm und mil auszuwählen. Sprachauswahl Drücken Sie lange, um ins Hauptmenü zu gelangen. Bewegen Sie sich dann über das Hauptmenü zum Optionsmenü... -
Seite 10: Alarmfunktion
BETRIEBSANLEITUNG Alarmfunktion Um den Alarmbereich anzupassen, müssen Sie lange auf klicken, um ins Hauptmenü zu gelangen. Bewegen Sie sich dann über das Hauptmenü zum Optionsmenü auf den Menüpunkt „Alarmgrenze“. drücken Sie oder (lange für schnellen Durchlauf), um den Bereich anzupassen. 4.8.1 Ein-/Ausschalten des Alarms Drücken Sie... -
Seite 11: Gespeicherte Werte
BETRIEBSANLEITUNG Gespeicherte Werte Drücken Sie , um die gespeicherten Daten anzuzeigen und drücken Sie oder um die letzten 50 gespeicherten Werte anzuzeigen Um die Daten zu löschen, drücken Sie lange. Bewegen Sie sich dann über das Hauptmenü zum Optionsmenü auf den Menüpunkt „Datenlöschung“. Dort können Sie mit zwischen „Einzellöschung“... -
Seite 12: Kalibrierung
BETRIEBSANLEITUNG 4.11 Kalibrierung Das Gerät wurde exakt werkskalibriert und eine eingebaute Funktion zum Selbsttest, die vor der Messung ausgeführt wird. Daher muss meistens vor der Messung nur getestet werden, ob der Messwert 0 beträgt, wenn ein unbeschichtetes Metall gemessen wird. Wenn das nicht der Fall ist, sollte eine Nullpunkt-Kalibrierung vorgenommen werden. -
Seite 13: Werkseinstellung
BETRIEBSANLEITUNG 4.12 Werkseinstellung Wenn die Nullsetzung mit Standard-Kunststofffolien nicht funktioniert, kann es sein, dass das Gerät , wählen Sie „Reset“, dann „Komplett- reinitialisiert werden muss. Drücken Sie dazu zunächst kurz Reset“ und bestätigen Sie mit . „Komplett-Reset“ wird im Display blinken und zusammen mit einem Piepen anzeigen, dass die Initialisierung vollendet ist. -
Seite 14: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
