- Seite 1 Bedienungsanleitung PCE-RT 2300 Rauhigkeitsmessgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 10. April 2019 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Messung starten ....................... 8 Messergebisse ......................... 9 Messwerte drucken ......................9 Messung speichern ......................9 Menü ..................... 10 System ..........................10 Messparameter einstellen ....................15 Aufgezeichnete Daten .....................15 Geräteinformation ......................16 Kalibrierung und Justage ....................16 Druckereinstellungen .......................17 Verbindung mit einem PC....................19 Zubehör ..........................22 © PCE Instruments... - Seite 3 Allgemeine Informationen zum Sensor ..........22 Allgemeine Informationen zum Messgerät ........22 Allgemeine Informationen zur Referenzplatte ......... 22 10 Fehlerbehebung .................. 23 11 Tabelle für empfohlene “Cut-offs“ ............ 23 12 Garantie ....................24 13 Entsorgung ..................24 © PCE Instruments...
-
Seite 4: Sicherheitsinformationen
Benutzen Sie das Messgerät nicht, wenn es nicht mehr einwandfrei funktioniert. • Benutzen Sie das Messgerät nicht in nasser oder feuchter Umgebung. Lieferumfang 1 x Materialprüfgerät PCE-RT 2300 1 x Mikrotaster 1 x abnehmbare Motoreinheit 1 x Stativ für Motoreinheit 2 x Verbindungskabel für Motoreinheit... -
Seite 5: Spezifikationen
Haupteinheit: 158 x 55 x 52 mm Motoreinheit: 115 x 23 x 27 mm Gewicht Ca. 500 g Messbereich der Parameter Parameter Messbereich 0,005 … 32 µm 0,02 … 320 µm 0 … 100 % 1 mm 0 … 100 % © PCE Instruments... -
Seite 6: Messprinzip

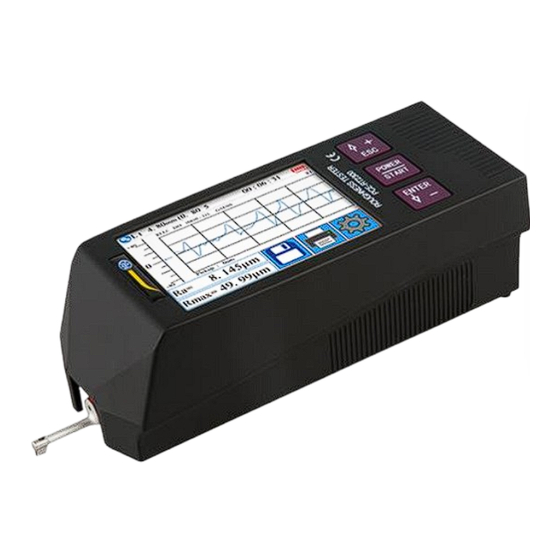

Messgerät gesammelt und durch den DSP-Chip gefiltert und umgerechnet. Die umgerechneten Messwerte können Sie dann auf dem LC-Display sehen und weiterverarbeiten. Gerätebeschreibung Sensor Diamantspitzkopf Sensorhals Sensorkörper Sensoranschluss Antriebseinheit Abnehmbarer Motor Sensor Hauptgerät Touchdisplay ESC/Wahltaste Start/ Ein-/Ausschalter Enter/Wahltaste © PCE Instruments... -
Seite 7: Displaybeschreibung
Enter/Wahltaste: Mit dieser Taste verringern Sie einen Wert oder wählen eine andere Funktion aus. Enter: Bestätigen Sie die Eingabe mit der Enter Taste. Versteckte Tasten auf dem Touchscreen Auf dem Touchscreen befinden sich drei versteckte Tasten. Diese sind wie folgt hinterlegt. Messung starten Profilzoom Anzeige aller Messfunktionen © PCE Instruments... -
Seite 8: Batterie Aufladen
Sensor darf nur im fest eingebauten Zustand verwendet werden. Sollte Sie keine Messung durchführen, sollten Sie den Sensor in die dafür vorgesehene Verpackung zurücklegen, um Beschädigungen zu vermeiden. Wenn Sie einen neuen Sensor verwenden, muss der Sensor neu auf das Messgerät justiert werden. © PCE Instruments... -
Seite 9: Antriebseinheit Mit Dem Hauptgerät Verbinden
Abbildung 2: Abmaße des Sensors in mm Antriebseinheit mit dem Hauptgerät verbinden Die Antriebseinheit ist entsprechend der Abbildung in das Hauptgerät einzuführen, sodass Sie fest auf dem innenliegenden Stift sitzt. Drücken Sie nun die Antriebseinheit nach unten, sodass diese einrasten kann. © PCE Instruments... -
Seite 10: Antriebseinheit Vom Hauptgerät Lösen
Heben Sie anschließend die Spitze der Antriebseinheit hoch. Zuletzt ziehen Sie die Antriebseinheit aus dem Hauptgerät heraus. Verlängerungskabel verwenden Wenn die Antriebseinheit nicht mit dem Display verbunden ist, verwenden Sie das mitgelieferte Verlängerungskabel, wie auf dem Bild. Sensor Antriebseinheit Verlängerungskabel © PCE Instruments... -
Seite 11: Messung
Seite. Um die Messung zu unterbrechen, drücken Sie die „ESC“ Taste. Die Messung wird unterbrochen und der Sensor bleibt stehen. Um den Sensor wieder in Normalstellung zu bringen, starten Sie das Gerät neu oder starten Sie eine neue Messung. © PCE Instruments... -
Seite 12: Messergebisse
Messgerät können Sie 100 Gruppen aus Rohdaten und Profildaten speichern. Der Dateiname wird automatisch aus Datum und Zeit generiert. Alle gespeicherten Messwerte können Sie sich im Menü „Record“ anschauen. Der letzte gespeicherte Messwert beginnt immer mit „001“. Alle anderen gespeicherten Messwerte sind fortlaufend nummeriert. © PCE Instruments... -
Seite 13: Menü
„Return HomePage“ verlassen Sie das Menü wieder. Abbildung 5: Hauptmenü System Unter dem Menüpunkt System haben Sie zwei Menüseiten. Wenn Sie auf „System Setting X/2“ auf dem Touchscreen drücken, können Sie zwischen den beiden Menüseiten auswählen. Abbildung 6: Systemeinstellung Seite 1 © PCE Instruments... - Seite 14 Abbildung 8: Mögliche Messeinheiten 6.1.2 Bei BPS (Bits per second) stellen Sie die Baudrate für die Bluetooth-Verbindung mit einem Endgerät ein. Mögliche Einstellungen wären 921.600, 230.400, 115.200 und 38.400 bps. Standardmäßig ist dieser Wert auf 115.200 BPS eingestellt. © PCE Instruments...
-
Seite 15: Zählfunktion Rpc
Sie ein, ab welcher Größe eine Spitze gezählt werden soll. Wählen Sie zu nächst aus, ob das Messgerät nach der Gesamtgröße der Rauigkeit zählen soll, oder nach der prozentualen Größe. Drücken Sie dazu direkt auf „µm“ oder „%“. Anschließend stellen Sie Ihre Größe ein. Abbildung 9: Grenzwert einstellen © PCE Instruments... -
Seite 16: Datum Und Uhrzeit Einstellen
Plus- und Minustasten können Sie nun die Helligkeit des Displays einstellen. Mit „Return“ werden die Werte übernommen und Sie gelangen zurück ins Menü. Mit der „Default“ Taste stellen Sie den Wert auf 80 % zurück. Abbildung 11: Helligkeit einstellen © PCE Instruments... -
Seite 17: Einstellungen Zurücksetzen
Um alle Messdaten zu löschen, gehen Sie ins Menü „Format Memory“. Von hier aus können sämtliche gespeicherten Messdaten gelöscht werden. Wenn Sie die Eingabe auf dem Touchscreen bestätigen, wird der Speicher formatiert. Dieser Vorgang dauert ca. 1 Minute. Schalten Sie das Messgerät während des Formatierens nicht aus. © PCE Instruments... -
Seite 18: Messparameter Einstellen
±20 µm; ±40 µm; ±80 µm; ±160 µm Einheit Zoll, mm Filter RC; PC-RC; GAUSS; D-P Aufgezeichnete Daten Um die aufgezeichneten Daten anzuschauen, gehen Sie in das Menü „Record“. Von dort aus können Sie sich sämtliche Messdaten anschauen, drucken oder löschen. Abbildung 14: Datenspeicher © PCE Instruments... -
Seite 19: Geräteinformation
Sie auf „Exit“. Hinweis: Das Messgerät hat eine Genauigkeit von ±10 %. Zum Einstellen des Wertes oder zum Starten der Messung können Sie auch die Tasten verwenden. Abbildung 15: Kalibrierung Abbildung 16: Messgerät auf Referenz platzieren © PCE Instruments... -
Seite 20: Druckereinstellungen
Meas. Cond. Zeigt Ihnen die Messeinstellungen an. Druckt die Tp Kurve aus. Prof. Druckt Struktur der Oberfläche grafisch aus. Result Druckt die gewünschten Messeinheiten aus. Hinweis: Grafiken drucken ist nicht bei allen Druckern möglich. Abbildung 17: Druckereinstellungen © PCE Instruments... - Seite 21 Abbildung 18: Beispielausdruck © PCE Instruments...
-
Seite 22: Verbindung Mit Einem Pc
Um eine Verbindung mit dem PC herzustellen, müssen Sie zunächst die Software und die Treiber installieren. Stellen Sie nun das Messgerät wie folgt ein: BPS: 921.6 Bluetooth: Print Bluetooth off Dies stellen Sie im Menü unter „PrntCond.“ ein. Abbildung 19: Beispielansicht © PCE Instruments... - Seite 23 Passt die Skala der Grafik optimal an Verbindung mit dem Messgerät aufbauen Messung starten Lädt die letzte Messung vom Messgerät in die Software Zeigt Ihnen die Position der Messspitze live an Hier können Sie eine Justage des Messgerätes vornehmen © PCE Instruments...
- Seite 24 Hier können Sie die im Gerät gespeicherten Messdaten auf den PC übertragen Bricht die PC Verbindung zum Messgerät ab Hier wird die Anzeige auf dem Messgerät zurückgesetzt Abbildung 20: Beispiel Prüfprotokoll © PCE Instruments...
-
Seite 25: Zubehör
Die Batterie sollte nicht länger als 3 Stunden an der Ladestation angeschlossen sein. Allgemeine Informationen zur Referenzplatte Die Oberfläche der Referenzplatte muss immer sauber sein. Messungen auf einer verschmutzten Oberfläche sind nicht möglich. Vermeiden Sie Kratzer auf der Oberfläche der Referenzplatte. © PCE Instruments... -
Seite 26: Fehlerbehebung
Rz (µm) Prüflänge ＞5～10 ＞20～40 ＞2,5～5 ＞10～20 ＞1,25～2,5 ＞6,3～10 ＞0,63～1,25 ＞3,2～6,3 ＞0,32～0,63 ＞1,6～3,2 ＞0,25～0,32 ＞1,25～1,6 ＞0,20～0,25 ＞1,0～1,25 ＞0,16～0,20 ＞0,8～1,0 ＞0,125～0,16 ＞0,63～0,8 ＞0,1～0,125 ＞0,5～0,63 ＞0,08～0,1 ＞0,4～0,5 0,25 ＞0,063～0,08 ＞0,32～0,4 ＞0,05～0,063 ＞0,25～0,32 ＞0,04～0,05 ＞0,2～0,25 ＞0,032～0,04 ＞0,16～0,2 ＞0,025～0,032 ＞0,125～0,16 ＞0,02～0,02 ＞0,1～0,125 © PCE Instruments... -
Seite 27: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 28 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
