- Seite 1 Bedienungsanleitung PCE-PTR 200N Penetrometer User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 11. Dezember 2018 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
11 Kalibrierung anhand von Gewichten ..........11 12 Akku ..................... 11 13 Messvorgang ..................11 13.1 Auswahl der Messprobe ....................11 13.2 Vorbereitung der Messprobe ...................12 13.3 Wichtige Hinweise für die Messung .................12 14 Garantie ....................14 15 Entsorgung ..................14 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikationen
Stromschlägen oder Bränden führen können. • Stecken Sie das Ladegerät nach dem Ladevorgang aus. • Berühren Sie das Netzteil nicht mit nassen Händen. • Die Messspitze darf nicht gedreht oder gebogen werden. Eine Messung darf nur senkrecht zum Gerät erfolgen. © PCE Instruments... -
Seite 5: Einleitung

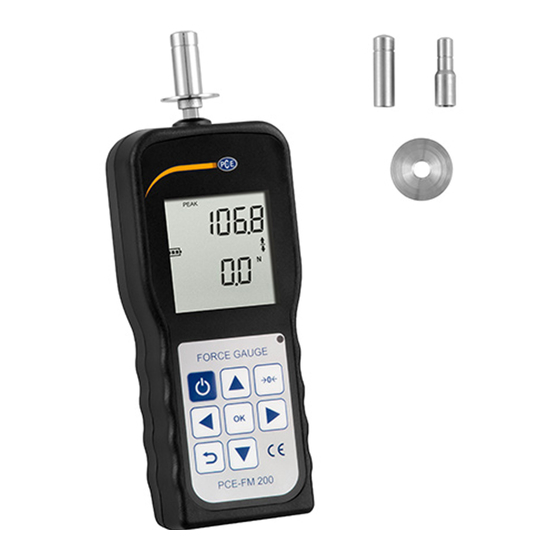

Einleitung Das Penetrometer PCE-PTR 200N ist ein praktisches Handmessgerät für die Kontrolle vom Reifungsgrad von verschiedenen Fruchtsorten. Im Gegensatz zu einem analogen Penetrometer bietet dieses digitale Messgerät eine höhere Genauigkeit. Mit dem Penetrometer erhalten Sie wertvolle Informationen über die optimale Erntezeit. Zusätzlich dazu kann auch die Qualität während der Lagerung, beim Transport und beim Vertrieb überwacht werden. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Tasten & Adapter Messaufsatz Spannmutter Bedienfeld Schaltausgang USB Schnittstelle Stromanschluss © PCE Instruments... -
Seite 7: Abmessungen
Abmessungen Info: Alle Maße in mm Schaltplan zur 3,5 mm Klinke Hier sehen Sie den Anschlussplan für den Anschluss einer 3,5 mm Klinke, um eine Verbindung zu den Schaltausgängen herzustellen. © PCE Instruments... -
Seite 8: Display
Messwert in Echtzeit an (oben: Peak, unten: Messwert) Batteriestatus PC Verbindung Messeinheit Symbol Druckkraft Symbol Zugkraft - = Der gemessene Wert liegt unter der eingestellten Grenze O = Messung erfolgreich oder unterbrochen + = Der gemessene Wert überschreitet die eingestellte Grenze © PCE Instruments... -
Seite 9: Bedientasten
Wechselt Abfrage der zwischen gespeicherten AVER, MAX Messwerte und MIN Öffnet die Öffnet das Zurück zum ausgewählte Menü Messmodus Option Speichert den Speichert den angezeigten angezeigten Links Wert Wert Löscht den Löscht den Rechts Spitzenwert Spitzenwert © PCE Instruments... -
Seite 10: Bedienung
“ eine ausgewählte Option bzw. das Menü verlassen. Im Speichermodus können Sie mit „ “ den Speicher verlassen und zum Messmodus zurückkehren. Bewegen durch die Optionen: Im Menü können Sie sich mit „ “ und „ “ durch die Optionen bewegen. © PCE Instruments... - Seite 11 Abfragen gespeicherter Messwerte, AVER, MAX, MIN: Im Messmodus können Sie mit „ “ den Speichermodus öffnen. Im Speichermodus können Sie mit „ “ zwischen AVER, MAX und MIN wechseln. USB Schnittstelle: Beachten Sie die gesonderte Bedienungsanleitung zur Software. © PCE Instruments...
-
Seite 12: Optionen
Conti: permanente Übertragung F-13 angle 0° /180° Displayausrichtung 0° off: automatisches Automatische F-14 off_t no/3~60min Abschalten Abschaltfunktion deaktiviert Displaybeleuchtung On: immer eingeschaltet F-15 on/off/auto Off: immer ausgeschaltet Auto: Automatisch Auto: Automatisch (5 Sekunden) F-16 reset no/yes Werkseinstellungen Nein © PCE Instruments... -
Seite 13: Alarm
(je grösser, desto fester). Es ist auch wichtig, dass die ausgewählten Proben komplett gesund und unbeschädigt sind. Das Messintervall sollte ca. 3 … 5 Tage betragen und die Messung sollte an ca. 10 Früchten durchgeführt werden. © PCE Instruments... -
Seite 14: Vorbereitung Der Messprobe
Andere Messwinkel sind nicht erlaubt. Üben Sie mit der Eindringspitze bis zum auf der Spitze markierten Schlitz einen LANGSAMEN UND GLEICHMÄSSIGEN Druck aus. Ein unregelmäßiger Druck kann die Messung verfälschen. Der gesamte Vorgang sollte über 2 Sekunden andauern. © PCE Instruments... - Seite 15 Versuchen Sie, die Messungen unter gleichen Bedingungen durchzuführen, so dass Sie reproduzierbare Werte für den Vergleich und für die Statistik erhalten. Um eine hohe Genauigkeit zu erhalten, sollen Sie einen Teststand benutzen. Dieser Teststand erlaubt Ihnen, einen regelmäßigen Druck mit einem konstanten Eindringwinkel auszuüben. © PCE Instruments...
-
Seite 16: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 17 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
