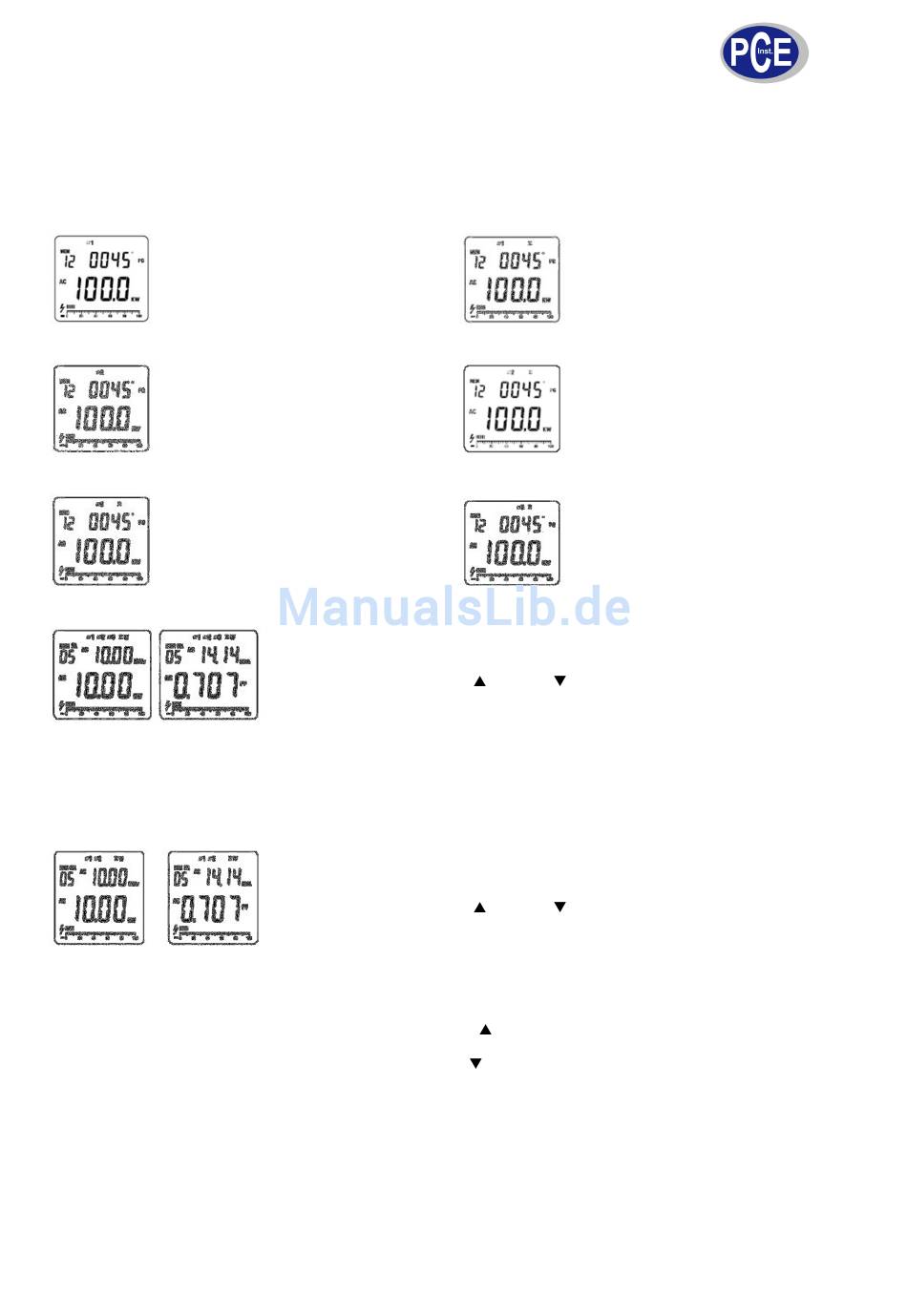

5.1.4 Summe der Leistungen auslesen.
(3 Phasen 4 Leiter)
Drücken Sie die Taste SELECT
bis Ø1 im Display erscheint.
Drücken Sie die Taste MENU
bis
KW
erscheint.
Drücken Sie die Taste SELECT
bis Ø2 im Display erscheint
Drücken Sie die Taste SELECT
bis Ø3 im Display erscheint
(2/3 Phasen 3 Leiter)
Verfahren Sie mit der Messung der 1. und 2. Phase wie oben beschrieben. (3 Phasen 4 Leiter)
Die maximal messbare Leistung ist 600 KW pro Phase und 1800 KW in der Summe der Phasen.
Um die Maximalleistung anzuzeigen, drücken Sie die Taste MAX .
Drücken Sie die Taste erneut und der aktuelle Wert wird angezeigt.
Um die Minimalleistung anzuzeigen, drücken Sie die Taste MIN .
Drücken Sie die Taste erneut und der aktuelle Wert wird angezeigt.
Die Summenfunktion kann nur in der oben beschriebenen Messfunktion angewendet werden.
Bei der Einphasenmessung oder beim Messbereichsüberlauf steht die Funktion Summe nicht zur Verfügung.
Wenn die Messung beendet ist entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom Messgerät.
BETRIEBSANLEITUNG
/
PG
im
Display
Drücken Sie die Taste SELECT sodass Ø1, Ø2, Ø3, und ΣW im
Display erscheint. Es wird die Leistungssumme der drei Phasen
angezeigt. Die Tasten MAX
Leistung / Blindleistung und Leistungsfaktor / Scheinleistung um.
Drücken Sie die Taste SELECT zweimal sodass Ø1, Ø2, und ΣW
im Display erscheint. Es wird die Leistungssumme der zwei Phasen
angezeigt. Die Tasten MAX
Leistung / Blindleistung und Leistungsfaktor / Scheinleistung um.
Drücken Sie die Taste Σ
Drücken Sie die Taste Σ
Drücken Sie die Taste Σ
oder MIN
schalten zwischen
oder MIN
schalten zwischen
10
