Britax KID XP Gebrauchsanleitung

SEITE I

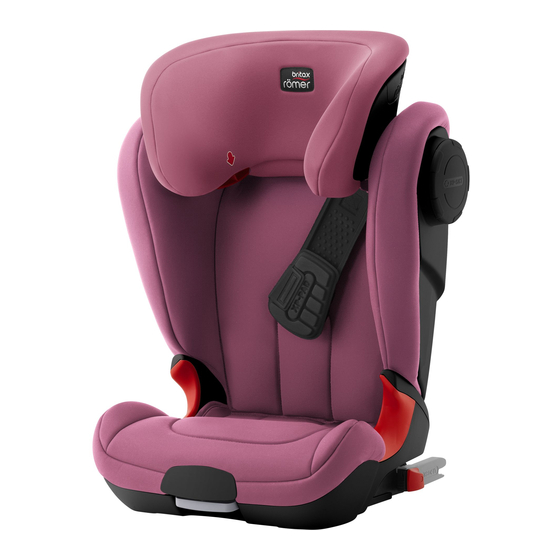

1. PRODUKTÜBERSICHT
01
02
Gurthalter (dunkelrot)
Sitzkissen
01 03
Gurtführung (hellrot)
XP-PAD
02 04
4. VERWENDUNG IM FAHRZEUG
Bitte beachten Sie die Anweisungen zur Verwendung von Kinderrückhaltesystemen in der
Betriebsanleitung Ihres Fahrzeugs. Der Sitz kann in Fahrzeugen mit 3-Punkt-Gurt. verwendet
werden.
Bitte entnehmen Sie der Betriebsanleitung Ihres Fahrzeugs die Informationen über die Sitze,
welche für Auto-Kindersitze in der Gewichtsklasse 15 bis 36 kg zugelassen sind.
Der ist für eine Einbauart zugelassen:
KID XP
Symbol Einbauart Zulassungsart
mit dem 3-Punkt-Gurt des Fahrzeu- universal
ges
So können Sie Ihren Auto-Kindersitz verwenden:
in Fahrtrichtung ja
1)
entgegen der Fahrtrichtung nein
15–36 kg
mit 2-Punkt-Gurt nein
2)
mit 3-Punkt-Gurt ja
3)
auf Beifahrersitz ja
auf äußeren Rücksitzen ja
4)
auf mittlerem Rücksitz (mit- ja
3-Punkt-Gurt)
1) Verwendung ist nur auf einem rückwärtsgerichteten Fahrzeugsitz (z.B. Van, Minibus) zulässig,
der auch für den Transport von Erwachsenen zugelassen ist. Es darf kein Airbag auf den Sitz wirken.
2) Der Gurt muss nach ECE R 16 (oder vergleichbarer Norm) genehmigt sein, z.B. erkennbar am
umrandeten „E", „e" auf dem Prüfetikett am Gurt.
3) bei Front-Airbag: Autositz weit nach hinten schieben, Hinweis im Fahrzeug-Handbuch beachten.
4) Verwendung ist nicht möglich, wenn nur ein 2-Punkt-Gurt vorhanden ist.
140901_KID_XP_DE.indd 1
05
06
04
07
03
Rückenlehne
Verstellgriff der Kopfstütze
07
05
Aufbewahrungsfach
06
5. PFLEGE UND WARTUNG
Bitte sorgen Sie dafür, dass Sie ausschließlich Original BRITAX RÖMER Ersatz-
Sitzbezüge verwenden, da der Sitzbezug ein integraler Bestandteil des Auto-
Kindersitzes ist und wichtige Funktionen zur Sicherstellung des einwandfreien
Funktionierens des Systems erfüllt. Ersatz-Sitzbezüge erhalten Sie bei Ihrem
Fachhändler oder bei einer ADAC Geschäftsstelle.
• Der Bezug kann abgenommen und mit einem milden Waschmittel im Feinwasch-
programm der Waschmaschine (30 °C) gewaschen werden. Bitte beachten Sie
die Anleitung auf dem Waschetikett des Bezuges.
• Die Kunststoffteile und das XP-PAD können mit Seifenlauge gereinigt werden.
Verwenden Sie keine scharfen Reinigungsmittel (wie Lösemittel).
GEFAHR!
Der Auto-Kindersitz darf nicht ohne den Sitzbezug verwendet
werden.
Abziehen des Sitzbezuges
1.
Verschieben Sie die Kopfstütze des Autositzes in ihre
oberste Position.
19 2.
Hängen Sie die Bezugshaken 19 an der Rückseite der
Rückenlehne aus.
3.
Ziehen Sie den oberen Teil des Bezuges ab und klap-
pen Sie ihn nach vorne auf die Sitzfläche.
4. Hängen Sie die Bezugshaken 19 an der Vorderseite
19
der Rückenlehne aus
5. Ziehen Sie den Bezug von der Sitzfläche ab.
Abziehen des Kopfstützenbezuges
6.
Hängen Sie die Bezugsschlaufen 20 an der Rückseite
der Rückenlehne aus.
20
7.
Hängen Sie die Bezugshaken 19 an der Vorderseite
der Rückenlehne aus
22
8.
Ziehen Sie den Bezug der Kopfstütze 22 ab.
► Der Bezug kann nun gewaschen werden. Bitte beachten
Sie die Anleitung auf dem Waschetikett des Bezuges:
19
Aufziehen des Bezuges
Zum Aufziehen des Bezuges gehen Sie in umgekehrter
Reihenfolge vor.
2. EINLEITUNG
Wir freuen uns, dass unser KID XP Ihr Kind sicher durch einen neuen Le-
bensabschnitt begleiten darf.
Um Ihr Kind richtig schützen zu können, muss der KID XP unbedingt so
verwendet und eingebaut werden, wie in dieser Anleitung beschrieben!
Wenn Sie noch Fragen zur Benutzung haben, wenden Sie sich bitte an uns:
BRITAX RÖMER
Kindersicherheit GmbH T.: +49 (0) 731 9345-199
Blaubeurer Straße 71 F.: +49 (0) 731 9345-210
D-89077 Ulm
E.: info@de.britaxeurope.com
Deutschland www.roemer.eu
BRITAX EXCELSIOR
LIMITED
T.: +44 (0) 1264 333343
1 Churchill Way West F.: +44 (0) 1264 334146
Andover E.: helpline@uk.britaxeurope.com
Hampshire SP10 3UW www.britax.eu
United Kingdom
In dieser Anleitung werden die nachfolgend aufgeführten Symbole
verwendet:
Symbol Signalwort Erklärung
GEFAHR! Gefahr schwerer Personenschäden
WARNUNG! Gefahr leichter Personenschäden
VORSICHT! Gefahr von Sachschäden
TIPP! Nützliche Hinweise
Handlungsanweisungen die einer festen Reihenfolge folgen, sind nummeriert.
Beispiel:
1. Drücken Sie den Knopf...
16
Gurtführungsfarben
Zur besseren Unterscheidung sind die beiden
Autogurte farblich unterschiedlich hervorgeho-
ben. Der Diagonalgurt in dunkelrot und der
16
Beckengurt in hellrot. Die Farbe der Gurt-
15
führungen am Kindersitz folgt dem gleichen
15
Farbschema.
6. AUSBAU UND ENTSORGUNG
ABSCHNALLEN IHRES KINDES:
1. Um Ihr Kind abzuschnallen, betätigen Sie die Lösetaste Ihres Autogurt-
schlosses.
TIPP! Das XP-PAD kann zur einfacherern Verwendung am Diagonalgurt
Ihres Fahrzeuges angebracht bleiben, der Diagonalgurt muss vor jeder
Fahrt nachgespannt werden - siehe: Kapitel 10 Schritt 12 [Seite II].
AUSBAU:
1. Betätigen Sie die Lösetaste Ihres Autogurtschlosses
16 04
2. Öffnen Sie das XP-PAD 04 am Klettverschluss und
entnehmen Sie den Diagonalgurt .
16
3. Öffnen Sie den dunkelroten Gurthalter 01 indem Sie
die Taste am Gurthalter nach hinten drücken
01
und fädeln Sie den Diagonalgurt 16 aus.
03
►Der Kindersitz kann nun entnommen werden.
GEFAHR! Der Auto-Kindersitz muss im Auto immer
gesichert sein, auch wenn kein Kind transportiert wird.
ENTSORGUNG:
Bitte beachten Sie die Entsorgungsbestimmungen Ihres Landes.
Entsorgung der Verpackung Container für Kartonagen
Sitzbezug Restmüll, thermische Verwertung
Kunststoffteile Entsprechend der Kennzeichnung
in den entsprechenden Container
Metallteile Container für Metalle
Gurtbänder Container für Polyester
Schloss & Zunge Restmüll
3. ZULASSUNG
BRITAX RÖMER Prüfung und Zulassung
Auto-Kindersitz nach ECE* R 44/04
Gruppe Körpergewicht
II+III 15 bis 36 kg
KID XP
*ECE = Europäische Norm für Sicherheitsausrüstung
Der Auto-Kindersitz ist entsprechend den Anforderungen der europäischen
Norm für Kindersicherheitseinrichtungen (ECE R 44/04) ausgelegt, geprüft
und zugelassen. Das Prüfzeichen E (in einem Kreis) und die Zulassungsnum-
mer befinden sich auf dem orangefarbenen Zulassungsetikett (Aufkleber am
Auto-Kindersitz).
GEFAHR! Die Zulassung erlischt, sobald Sie am Auto-Kindersitz etwas
verändern. Änderungen darf ausschließlich der Hersteller
vornehmen.
KID XP
WARNUNG! Der darf ausschließlich zur Sicherung Ihres Kindes
im Fahrzeug verwendet werden. Er eignet sich keinenfalls
zuhause als Sitzgelegenheit oder Spielzeug.
GEFAHR! Sichern Sie Ihr Kind oder den Kindersitz niemals mit einem
2-Punkt-Gurt. Wird Ihr Kind im Kindersitz nur mit einem
2-Punkt-Gurt gesichert, kann es dadurch bei einem Unfall
schwer verletzt oder sogar getötet werden.
15 – 36 kg
(~4 - 12 J.)
KID XP
Gebrauchsanleitung
www.britax.eu
02.09.2014 14:41:29
DE
