1.

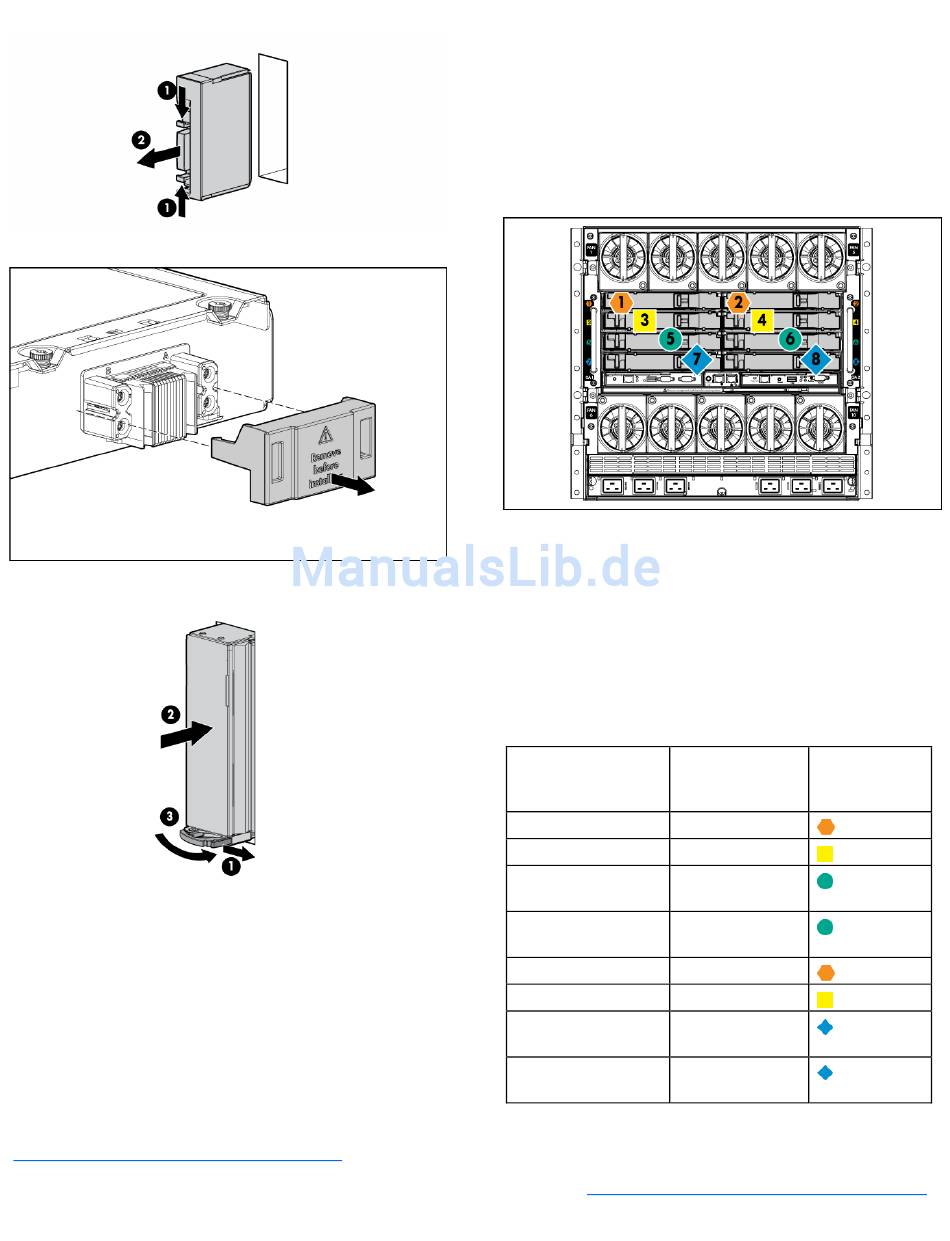

Nehmen Sie die Leerblende aus dem Komponenteneinschub.
2.
Nehmen Sie die Schutzkappe des Gehäuseanschlusses ab.
3.
Installieren Sie den Server Blade.
Herstellen einer Verbindung mit
dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen zur
Verwaltung der Signale zwischen den Server Blades und dem externen
Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden Arten
von Verbindungsmodulen verfügbar: Pass-Through-Module und
Switch-Module. Weitere Informationen finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Installieren von Verbindungsmodulen
Schrittweise Anweisungen zur Installation von Verbindungsmodulen
finden Sie in der Dokumentation im Lieferumfang des
Verbindungsmoduls.
Nummerierung von
Verbindungsmoduleinschüben
und Gerätezuordnung
Jeder Server im Server Blade verfügt über zwei integrierte
Ethernet NIC-Anschlüsse und einen integrierten 4x QDR IB/Flex 10
10Gb-Anschluss. Der 4x QDR IB/Flex-10 10Gb-Anschluss wird
automatisch passend zu dem Switch-Modul konfiguriert, das in den
Einschüben 5 bis 8 im HP ProLiant c7000 Gehäuse installiert ist.
Der HP ProLiant BL2x220c G7 Server Blade wird nur im
HP ProLiant c7000 Gehäuse unterstützt.
Zur Unterstützung von Netzwerkverbindungen für bestimmte Signale
installieren Sie in dem Einschub, der dem Serverknoten entspricht,
ein Verbindungsmodul, durch das die bevorzugte Betriebsart
unterstützt wird.
Server Blade-Signal
c7000
Verbindungsmodul
NIC 1 von Server A
1
NIC 2 von Server A
3
4x QDR IB-Switch
5 & 6
von Server A
10G Ethernet von
5
Server A
NIC 1 von Server B
2
NIC 2 von Server B
4
4x QDR IB-Switch von
7 & 8
Server B
10G Ethernet von
7
Server B
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter
des HP BladeSystem-Gehäuses oder im Setup- und
Installationshandbuch zum HP BladeSystem-Gehäuse auf der
HP Website (http://www.hp.com/go/bladesystem/documentation).
Kennzeichen der
Verbindungs-
moduleinschübe
