6. Montage

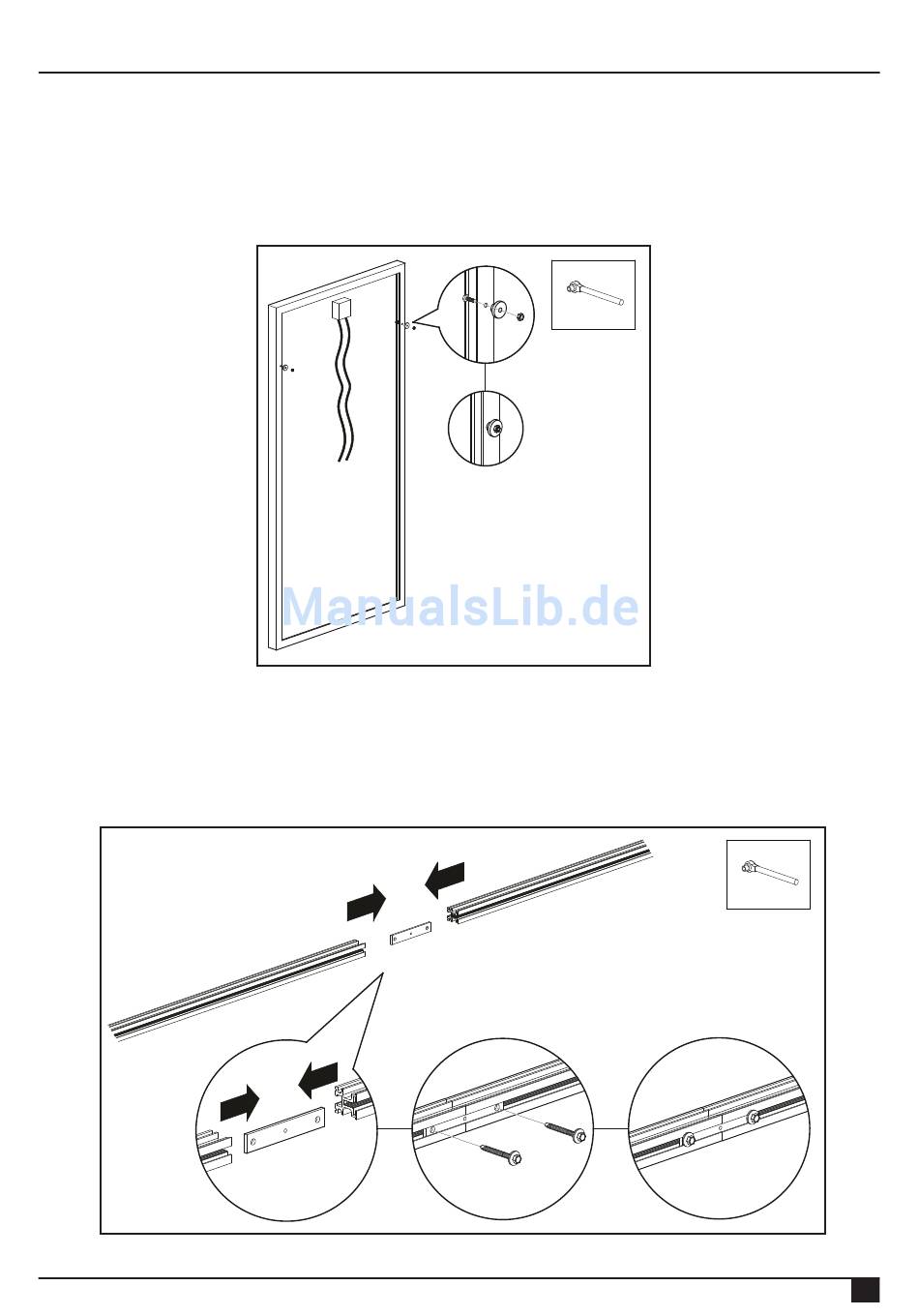

6.1 Vormontage der Aufhängungsbuchsen an die Solarmodule
An der Rückseite jedes Solarmoduls 2 Aufhängungsbuchsen anbringen ( = an derselben Seite wie der Anschlusskontakt).
Montieren Sie zuerst die Edelstahl-Sechskantschrauben M6x20 in die vorhandenen Löcher im Rahmen und befestigen
Sie daran die Aufhängungsbuchsen. Montieren Sie danach die M6-Muttern. Die Aufhängungsbuchsen dienen bei der
Anbringung der Solarmodule als Montagehilfe.

6.2 Vormontage der Schienenverbinder

Sie können die Montageschienen mithilfe der mitgelieferten Schienenverbinder aneinander befestigen.
Schieben Sie die Verbindungsleiste in die Seitenkante der Montageschiene und montieren Sie diese mithilfe der
mitgelieferten Montageschrauben 6,5x19. Der Anzugsdrehmoment der Schraubverbindungen beträgt 4,5 Nm.
Rev. 09.02.16 HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH
07
