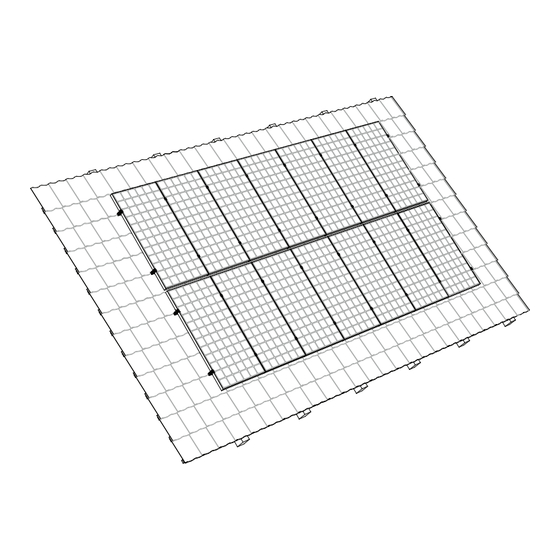

- Seite 1 HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH Montagesystem für Schrägdach mit Dachpfannen für Solarmodule in Hochformat-Anordnung Rev. 09.02.16 © ESDEC BV 2016...
-
Seite 2: Inhaltsverzeichnis
INHALT Seite 1. Einführung 2. Allgemeine Montagevoraussetzungen 3. Produktbeschreibung 4. Komponentenübersicht 4.1 Teiledarstellung 4.2 Stückliste 5. Montagevorbereitung 5.1 Werkzeug- und Zubehörkontrolle 5.2 Position der Solarmodule bestimmen und vermessen 5.3 Dach reinigen 6. Montage 6.1 Vormontage der Aufhängungsbuchsen an die Solarmodule 6.2 Vormontage der Schienenverbinder 6.3 Befestigung der Dachhaken 6.4 Befestigen der Montageschiene... -
Seite 3: Einführung
Produkthaftungsansprüche verfallen. Die Angaben, Hinweise und Empfehlungen dieses Dokuments sind bindend und müssen auf Vollständigkeit und Aktualität kontrolliert werden. Esdec BV behält sich das Recht vor, dieses Dokument ohne weitere Ankündigung anzupassen. Stabilität und Zustand des Dachs Das Dach muss in gutem Zustand und ausreichend stark sein, um das Gewicht der Solarmodule, inkl. der weiteren Materialien, Wind und Schneelast zu tragen. -
Seite 4: Normen, Vorschriften Und Richtlinien
Entfernen und Demontage Entsorgen Sie das Produkt entsprechend der örtlichen Gesetz- und Regelgebung. Garantie Garantie konform den Garantiebedingungen und den Allgemeinen Geschäftsbedingungen der Esdec BV. Diese befinden sich auf der Website www.esdec.nl Haftung Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch die Nicht-Einhaltung bzw. die nicht genaue Einhaltung der Sicherheitsvorschriften und -anweisungen dieses Handbuchs entstanden sind bzw. -
Seite 5: Produktbeschreibung
3. Produktbeschreibung Das ClickFit-Montagesystem besteht aus patentierten Dachhaken, Montageschienen und den für die Montage der Solarmodule in Hochformat-Anordnung auf die Montageschienen benötigten Montagematerialien. Das ClickFit- Montagesystem für Pfannendächer kann unabhängig vom Dachpfannentyp für alle Pfannendachtypen verwendet werden. Für die verschiedenen Dachpfannen sind 3 Dachhakentypen verfügbar: Standard (30-39 mm) / Medium (40-50 mm) / Breit (51-63 mm). -
Seite 6: Stückliste
4.2 Stückliste 7B. Dachhaken Multi (30-63 mm) (optional) Artikel nr: 100-2030 7C. Dachhaken Multi HV 1. Solarmodul (30-63 mm) (optional) Artikel nr: 100-2031 2. . Edelstahl-Sechskantschraube M6 x 20 Artikel nr: 100-0620 8. Abschlussklemme 3. Nylon-Aufhängungsbuchse Artikel nr: 100-9001 Abschlussklemme CFA 4. -
Seite 7: Montagevorbereitung
5. Montagevorbereitung 5.1 Werkzeug- und Zubehörkontrolle Nachfolgend eine Liste der benötigten Werkzeuge / Hilfsmittel: Ratsche mit Zentimetermaß Bürste Akkuschrauber Sechskantschlüssel oder Stift / Kreide Montagekeile Gerüst oder stabile, sichere Leiter Rev. 09.02.16 HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH... -
Seite 8: Position Der Solarmodule Bestimmen Und Vermessen
5.2 Position der Solarmodule bestimmen und vermessen Bei der Bestimmung des Orts der Solarmodule auf dem Schrägdach ist es sehr wichtig, den Sonneneinfall während des ganzen Tages und des ganzen Jahres zu berücksichtigen. Platzieren Sie die Solarmodule auf einer Dachfläche, die keine Schattenstellen hat. -
Seite 9: Montage
6. Montage 6.1 Vormontage der Aufhängungsbuchsen an die Solarmodule An der Rückseite jedes Solarmoduls 2 Aufhängungsbuchsen anbringen ( = an derselben Seite wie der Anschlusskontakt). Montieren Sie zuerst die Edelstahl-Sechskantschrauben M6x20 in die vorhandenen Löcher im Rahmen und befestigen Sie daran die Aufhängungsbuchsen. Montieren Sie danach die M6-Muttern. Die Aufhängungsbuchsen dienen bei der Anbringung der Solarmodule als Montagehilfe. -
Seite 10: Befestigung Der Dachhaken
6.3 Befestigen der Dachhaken Anhand der Position der Solarmodule auf dem Dach bestimmen Sie die Position der Dachhaken. Die Dachhaken werden mit einem Abstand von 1/4 B von Modulober- und -unterkante befestigt. Demzufolge in einem gegenseitigen Abstand von 2/4 H, was ca. 3 Dachpfannen entspricht (ggf. in Abhängigkeit vom Dachpfannentyp). Verteilen Sie die Dachhaken gleichmäßig über die Gerade, wo die Montageschienen angebracht werden. -
Seite 11: Befestigen Der Montageschiene
6.4 Befestigen der Montageschiene 1. Hängen Sie die Montageschiene an dem angebrachten Dachhaken auf und schieben Sie den Montagekeil (oder den Holzblock) unter den Dachhaken, wodurch die Montageschiene einfacher einrastet. Die Dachhaken können mit Silikon eingesprüht werden, um das Einrasten zu vereinfachen. Entfernen Sie den Keil. 2. -
Seite 12: Aufhängen Des Solarmoduls An Die Montageschiene
6.5 Aufhängen des Solarmoduls an die Montageschiene Hängen Sie das erste Solarmodul für die vormontierten Aufhängungsbuchsen vorübergehend an die oberste Montageschiene. Dadurch haben Sie die Hände für die weitere Montage frei. Rev. 09.02.16 HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH... -
Seite 13: Montage Des 1. Solarmoduls An Die Schienen
6.6 Montage des 1. Solarmoduls an die Schienen Schieben Sie das erste Solarmodul zur Unterseite der Montageschiene. Schieben Sie anschließend die Abschlussklemme auf die Montageschiene. Wählen Sie die richtige Öffnung, damit die Abschlussklemme an das Solarmodul anschließt. Lassen Sie ca. 1 cm Schiene sichtbar neben der Abschlussklemme hinausragen. -
Seite 14: Montage Der Weiteren Solarmodule An Die Schienen
6.7 Montage der weiteren Solarmodule an die Schienen Hängen Sie das zweite Solarmodul an die Montageschiene und schieben Sie dieses zur ersten, bis eine Öffnung von ca. 7 mm bleibt. Schrauben Sie danach die Montageschraube mit einem Klemmplattenmodul in die Montageschiene. Der Anzugsdrehmoment der Schraubverbindungen beträgt 4,5 Nm. -
Seite 15: Endmontage / Mehrere Reihen Untereinander
6.8 Endmontage / mehrere Reihen untereinander 1 Schieben Sie die Abschlussklemme auf die Montageschiene. Wählen Sie die richtige Öffnung, damit die Abschlussklemme an das Solarmodul anschließt. 2. Schrauben Sie danach die Abschlussklemme mit der Montageschraube fest. (Anzugsdrehmoment,4,5 Nm) 3. Um eine nahtfreie Modulfläche zu erhalten, schieben Sie die unterliegenden Solarmodule, nachdem Sie diese mit den Aufhängungsbuchsen an die Montageschiene gehängt haben, auf die darüberliegende Solarmodulreihe und lassen dabei einen Zwischenraum von 1-2 cm. -
Seite 16: Anlage
7. ANLAGE Rahmenhöhe Höhe Endklemme Schraubenlänge 29mm 55 mm 30mm 55 mm 31mm 55 mm 32 mm 55 mm 33 mm 60 mm 34 mm 60 mm 35 mm 60 mm 36 mm 63 mm 37 mm 63 mm 38 mm 63 mm 39 mm 63 mm...
