6.6 Montage des 1. Solarmoduls an die Schienen

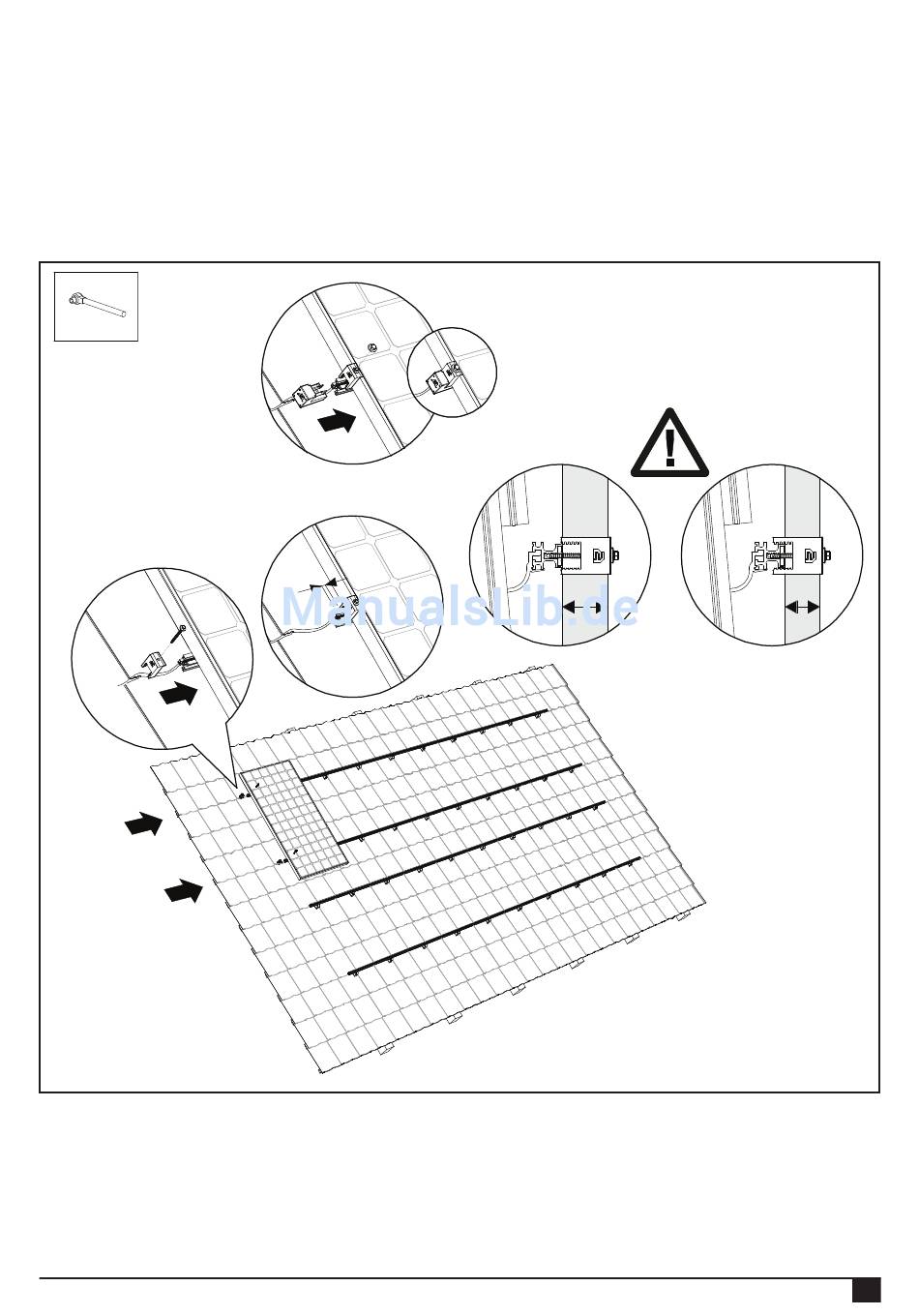

Schieben Sie das erste Solarmodul zur Unterseite der Montageschiene.
Schieben Sie anschließend die Abschlussklemme auf die Montageschiene. Wählen Sie die richtige Öffnung, damit die
Abschlussklemme an das Solarmodul anschließt. Lassen Sie ca. 1 cm Schiene sichtbar neben der Abschlussklemme
hinausragen. Schrauben Sie danach die Abschlussklemme mit der Montageschraube fest. Der Anzugsdrehmoment der
Schraubverbindungen beträgt 4,5 Nm.
Option: Schieben Sie die schwarzen Endkappen in die Seitenkante der Montageschienen und platzieren Sie die
Farbkappen über die Montageschrauben.
OPTION
2
1 cm
1
X
Y
Rev. 09.02.16
HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH
