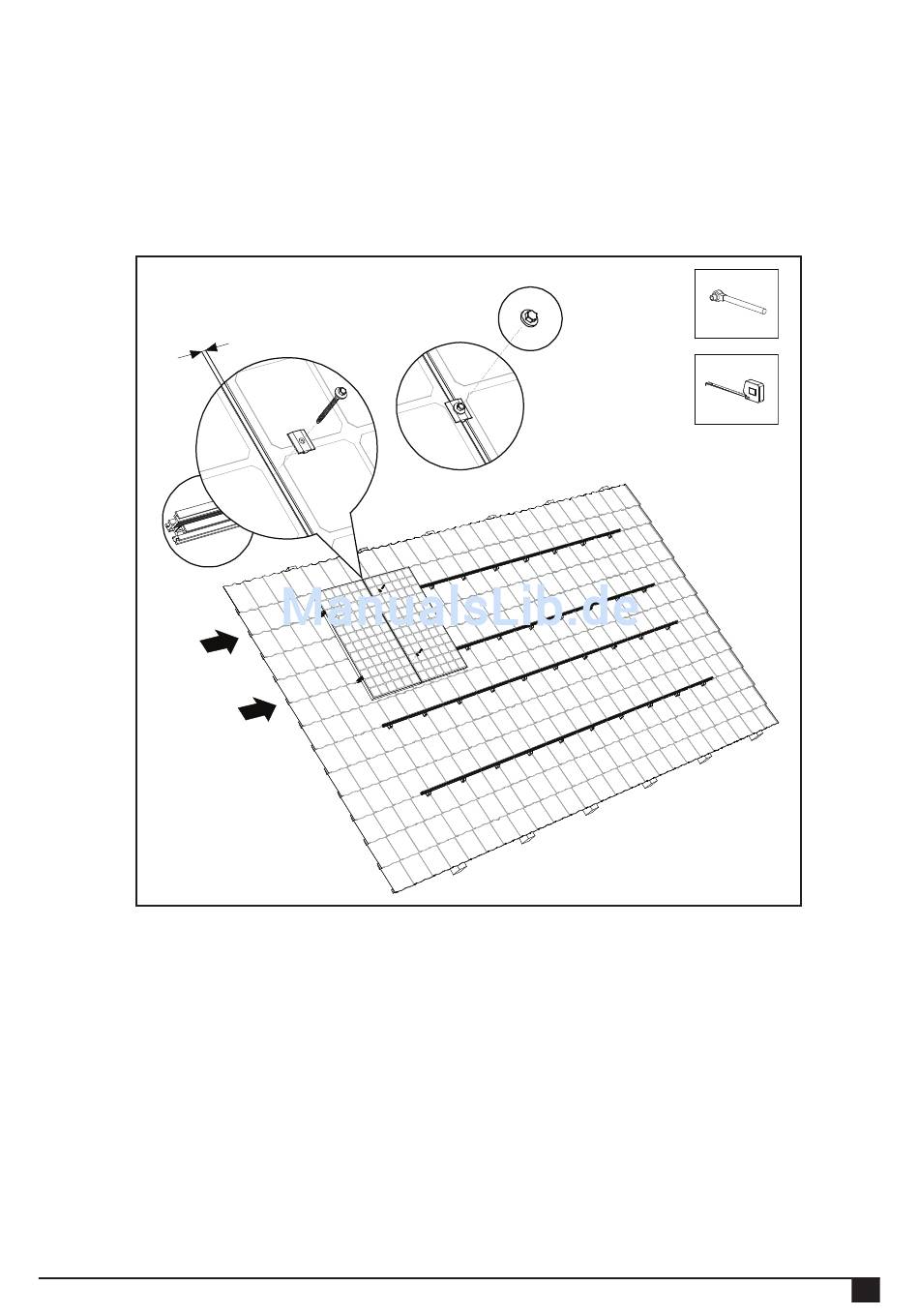

6.7 Montage der weiteren Solarmodule an die Schienen

Hängen Sie das zweite Solarmodul an die Montageschiene und schieben Sie dieses zur ersten, bis eine Öffnung von ca.
7 mm bleibt. Schrauben Sie danach die Montageschraube mit einem Klemmplattenmodul in die Montageschiene. Der
Anzugsdrehmoment der Schraubverbindungen beträgt 4,5 Nm.
Achten Sie darauf, dass die Solarmodule gerade liegen, bevor Sie die Schrauben festdrehen! Wiederholen Sie dies mit den
restlichen Solarmodulen. Option: Bringen Sie die schwarzen Farbkappen auf die Montageschrauben an.
OPTION
7 mm
