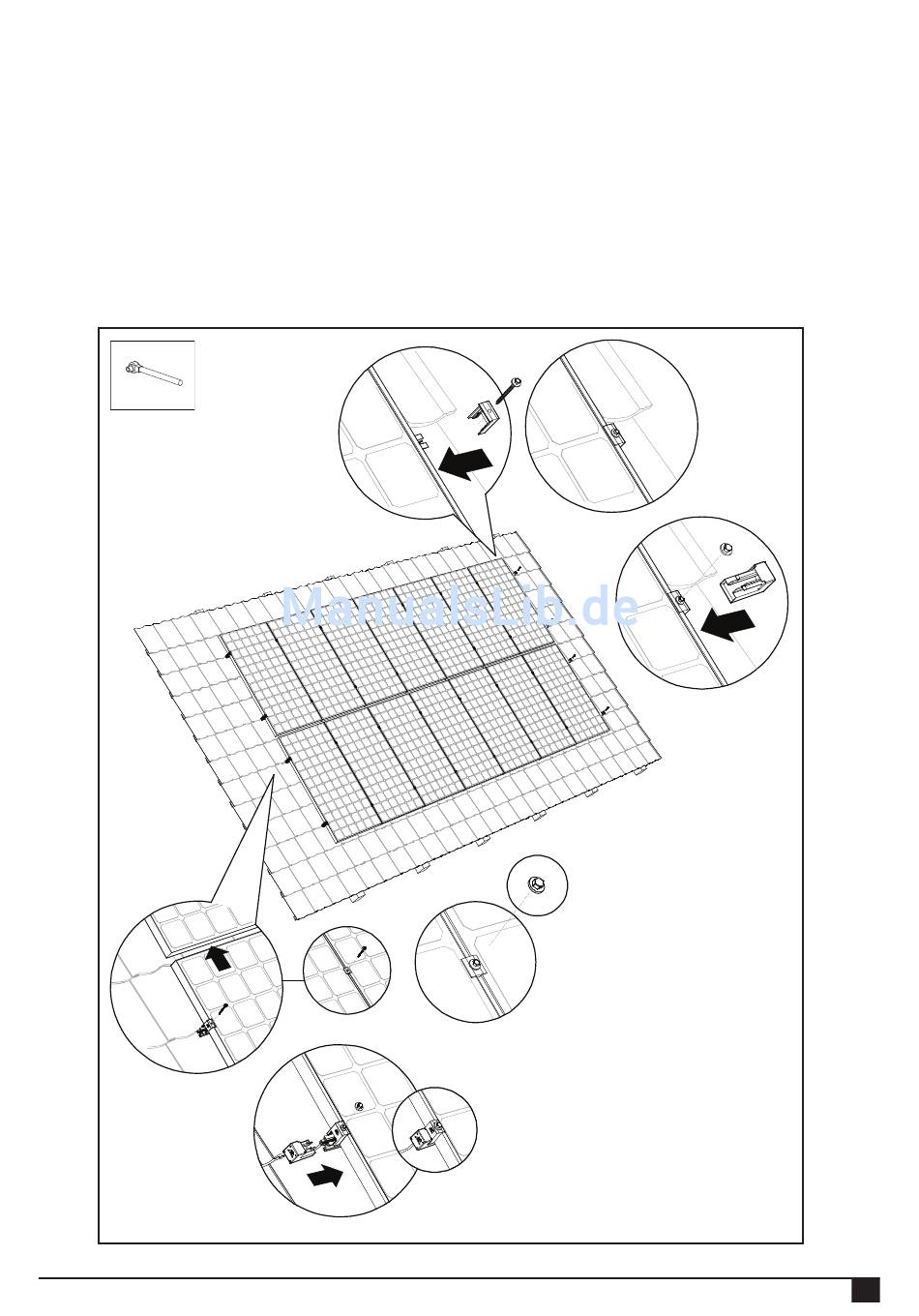

6.8 Endmontage / mehrere Reihen untereinander
1 Schieben Sie die Abschlussklemme auf die Montageschiene. Wählen Sie die richtige Öffnung, damit die
Abschlussklemme an das Solarmodul anschließt.
2. Schrauben Sie danach die Abschlussklemme mit der Montageschraube fest. (Anzugsdrehmoment,4,5 Nm)
3. Um eine nahtfreie Modulfläche zu erhalten, schieben Sie die unterliegenden Solarmodule, nachdem Sie diese mit den
Aufhängungsbuchsen an die Montageschiene gehängt haben, auf die darüberliegende Solarmodulreihe und lassen dabei
einen Zwischenraum von 1-2 cm.
Danach fixieren Sie mithilfe der Montageschrauben, Abschlussklemmen und des Klemmplattenmoduls die Solarmodule
fest an die Montageschienen.
Option: Schieben Sie die schwarzen Endkappen in die Seitenkanten der Montageschienen und platzieren Sie die
Farbkappen über die Montageschrauben.
2
1
OPTION
OPTION
3
OPTION
Rev. 09.02.16
HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH
13
