5.2 Position der Solarmodule bestimmen und vermessen
Bei der Bestimmung des Orts der Solarmodule auf dem Schrägdach ist es sehr wichtig, den Sonneneinfall während des
ganzen Tages und des ganzen Jahres zu berücksichtigen. Platzieren Sie die Solarmodule auf einer Dachfläche, die keine
Schattenstellen hat. Schatten von einem Schornstein, Dachkuppel, Bäume und Gebäuden der Umgebung wirken sich
negativ auf die Leistung der Solarmodule aus.

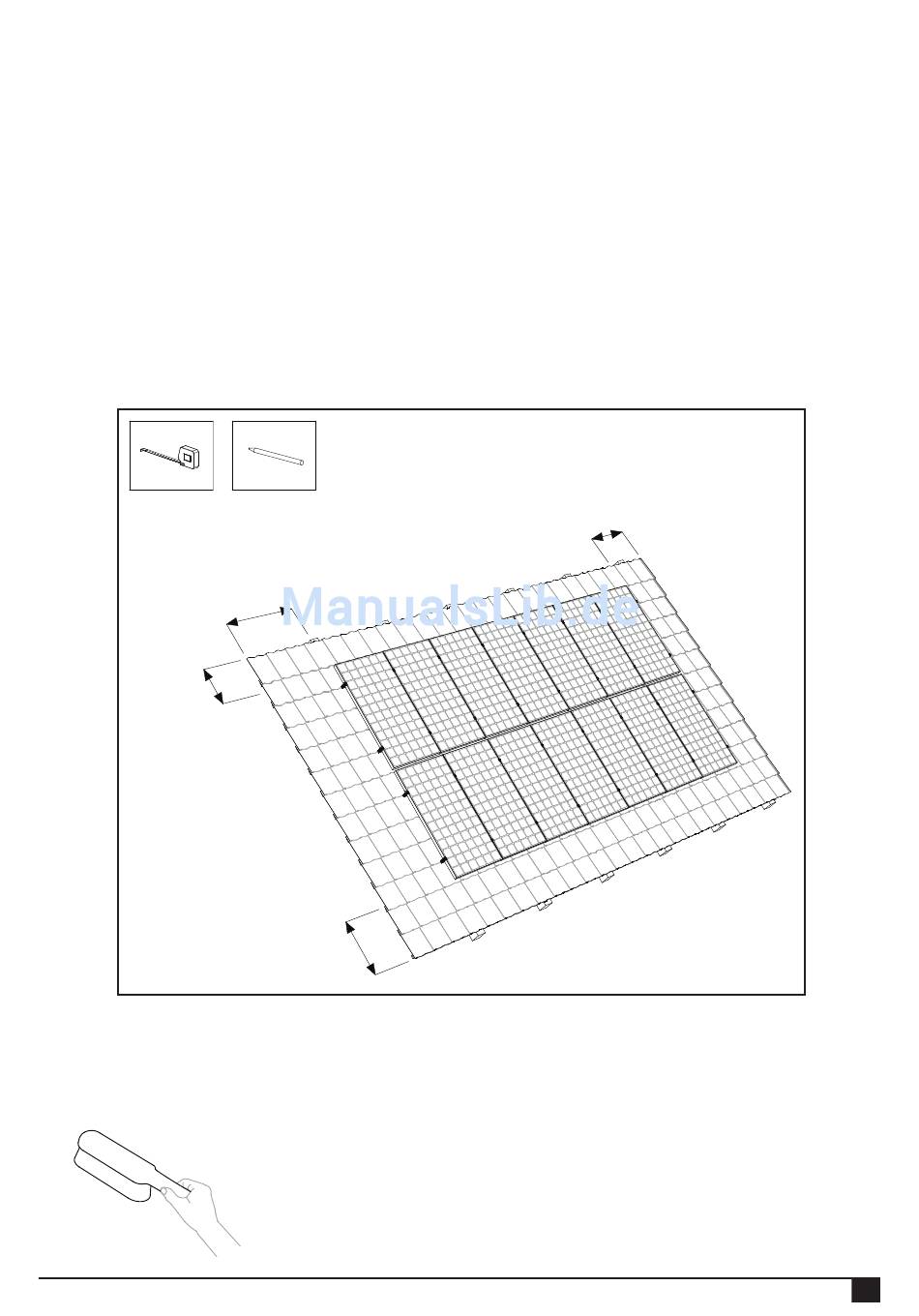

Vermessen und Anzeichnen
Zur Platzierung des Solarmoduls (in der Hochformat-Anordnung) benötigen Sie per Modul einen Raum von ca. 160x80 cm
oder 160x100 cm oder 200x100 cm (je nach Solarmodultyp).
Sorgen Sie dafür, dass um die Solarmodule auf dem Dach rundum 1 Dachpfanne frei gelassen wird. Dies entspricht ca. 30
cm vom Dachfirst und von der Rinne und 30 cm von den Seitenkanten (einzuhalten wegen der Windlast).
Markieren Sie die Konturen des Modulfelds mit Kreide oder einem Stift auf die Pfannen. Zeichnen Sie die Linien nach, auf
denen die Montageschiene liegen soll (bei 1/4 ab Moduloberkante und Modulunterkante). Zeichnen Sie anschließend an,
wo die Dachhaken platziert werden müssen, d.b. an den Enden der Montageschiene mit einem maximalen Abstand von 30
cm und danach maximal 120 cm auseinander. (Abstand siehe Kalkulator)
mind. 30 cm
mind. 30 cm
5.3 Dach reinigen
Reinigen Sie die Dachpfannen des Schrägdachs mit einer Bürste.
Entfernen Sie Algen, Moos und dergleichen, um Unebenheiten während der Montage auf ein Mindestmaß zu begrenzen!
Rev. 09.02.16
mind. 30 cm
HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH
mind. 30 cm
06
