3. Produktbeschreibung
Das ClickFit-Montagesystem besteht aus patentierten Dachhaken, Montageschienen und den für die Montage der
Solarmodule in Hochformat-Anordnung auf die Montageschienen benötigten Montagematerialien. Das ClickFit-
Montagesystem für Pfannendächer kann unabhängig vom Dachpfannentyp für alle Pfannendachtypen verwendet werden.
Für die verschiedenen Dachpfannen sind 3 Dachhakentypen verfügbar: Standard (30-39 mm) / Medium (40-50 mm) / Breit
(51-63 mm).
Dachbefestigung
Die Dachhaken werden an den Pfannenlatten befestigt. Da die Dachhaken nicht an den Dachsporen oder Dachspanten
befestigt werden, kann man die Position der Solarmodule auf dem Dach frei bestimmen. Höhenunterschiede im Dach
können mithilfe des verstellbaren Dachhakens und optional einem speziellen Aufklickblock einfach ausgeglichen werden.
Befestigung der Montageschiene
Die Montageschiene wird mithilfe einer Klickverbindung am Dachhaken befestigt. Dazu werden keine weiteren Materialien
oder Werkzeuge benötigt.
Befestigung der Solarmodule
Die praktische Montagehilfe ermöglicht eine schnelle und sichere Montage und dient zugleich als Abrutschsicherung der
Solarmodule. Die Solarmodule werden mithilfe universeller Modul-Klemmplatten, Endklemmen und Montageschrauben
fixiert. Die Montageschrauben werden direkt in die Montageschiene geschraubt, in der sich ein spezielles Gewinde
befindet.
4. Komponentenübersicht

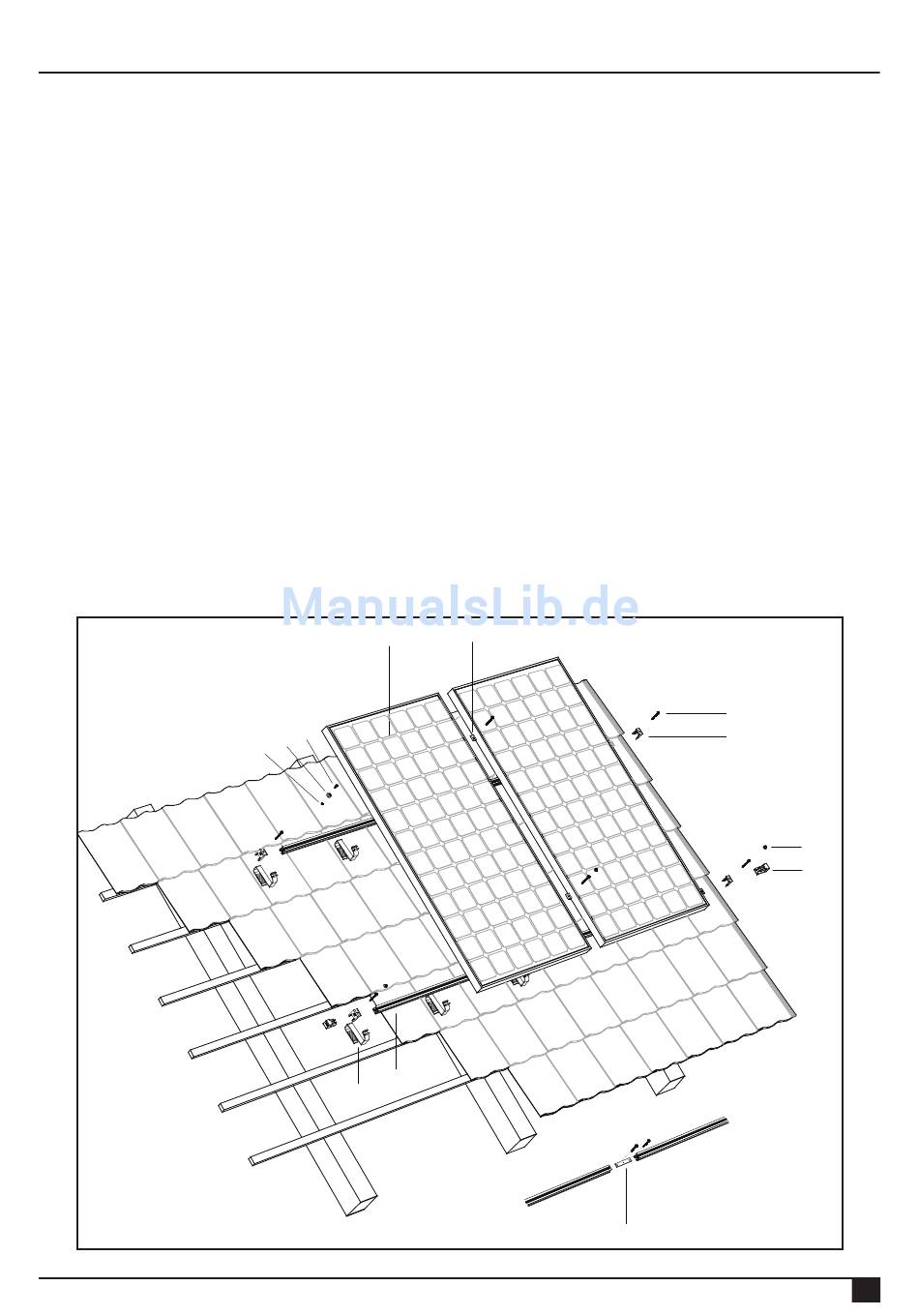

4.1 Teiledarstellung
Rev. 09.02.16
1
2
4 3
5
7
HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH
10
6
9
8
12
11
03
