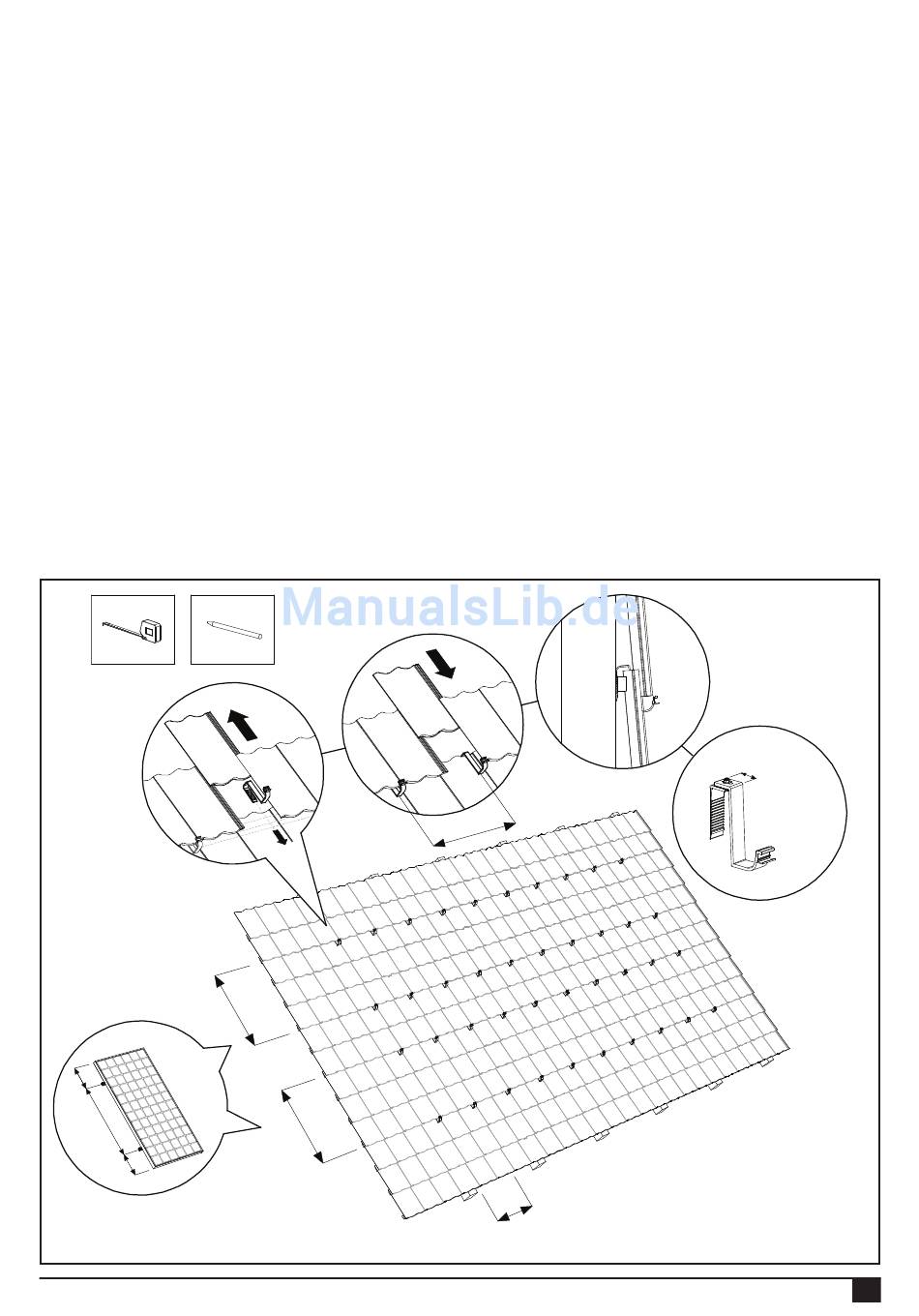

6.3 Befestigen der Dachhaken
Anhand der Position der Solarmodule auf dem Dach bestimmen Sie die Position der Dachhaken.
Die Dachhaken werden mit einem Abstand von 1/4 B von Modulober- und -unterkante befestigt. Demzufolge in einem
gegenseitigen Abstand von 2/4 H, was ca. 3 Dachpfannen entspricht (ggf. in Abhängigkeit vom Dachpfannentyp).
Verteilen Sie die Dachhaken gleichmäßig über die Gerade, wo die Montageschienen angebracht werden. Die Dachhaken
dürfen maximal 30-60 cm auseinander positioniert werden. (Abstand siehe Kalkulator) Platzieren Sie an den Enden einen
zusätzlichen Dachhaken im Abstand von ca. 30 cm.
1. Zeichnen Sie mit Kreide oder einem Stift an, wo die Dachhaken angebracht werden sollen. Markieren Sie dies auf der
Dachpfanne unter dem Dachhaken. Diese Dachpfanne bleibt bei der Montage des Dachhakens liegen.
2. Schieben Sie die Pfannenreihe nach oben unter die darüber liegende Dachpfanne. Platzieren Sie den Dachhaken
in die Öffnung (das Tal) der darunterliegenden Dachpfanne über die Dachpfanne und die Pfannenlatte. Bei manchen
Dachpfannen muss die Pfanne, mit einem Winkelschleifer oder einer Feile an den Dachhaken angepasst werden, damit die
Dachpfannen wieder richtig schließen.
3. Schieben Sie die Pfannenreihe über dem Dachhaken wieder nach unten.
4. Sorgen Sie dafür, dass die Dachhaken untereinander ausgerichtet sind.
Sie können auch den optionalen Multi-Dachhaken verwenden. Richten Sie den oberen Teil des Dachhakens auf die richtige
Breite aus. Die Breite ist von der Dicke der Dachpfanne und der Pfannenlatte abhängig. Schieben Sie die Pfannenreihe
nach oben unter die darüber liegende Dachpfanne. Platzieren Sie den Dachhaken in die Öffnung (das Tal) der
darunterliegenden Dachpfanne über die Dachpfanne und die Pfannenlatte. Bei manchen Dachpfannen muss die Pfanne,
mit einem Winkelschleifer oder einer Feile an den Dachhaken angepasst werden, damit die Dachpfannen wieder richtig
schließen.
4
3
2
30-63 mm
30 -60 cm
OPTION
2/4 H
1
1/4 H
2/4 H
2/4 H
1/4 H
Siehe Kalkulator
Rev. 09.02.16
HANDBUCH MONTAGESYSTEM FÜR GENEIGTES PFANNENDACH
08
