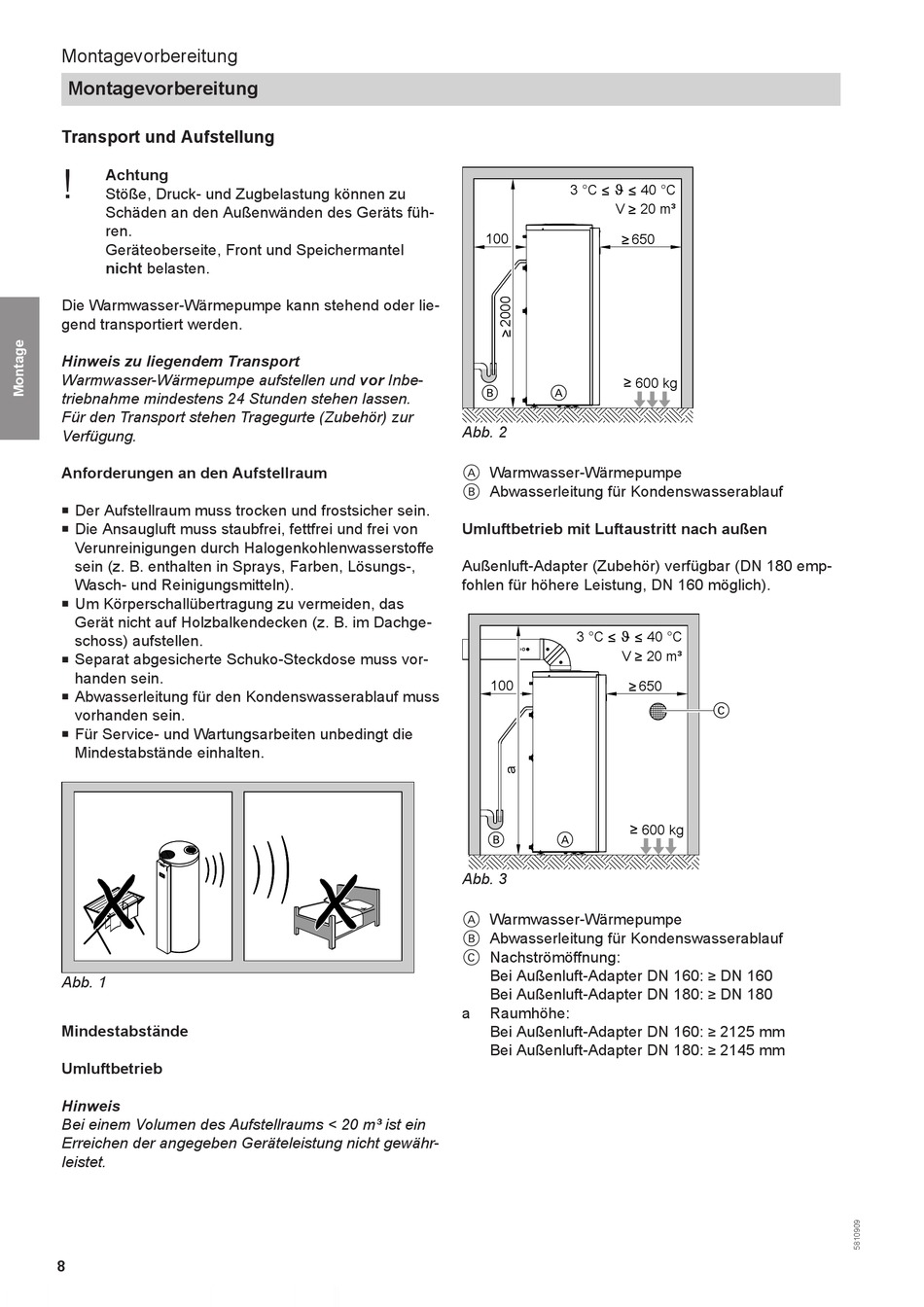

Transport Und Aufstellung - Viessmann Vitocal 262-A Typ T2E Montage- Und Serviceanleitung

Montagevorbereitung
Montagevorbereitung

Transport und Aufstellung

!
Achtung
Stöße, Druck- und Zugbelastung können zu
Schäden an den Außenwänden des Geräts füh-
ren.
Geräteoberseite, Front und Speichermantel
nicht belasten.
Die Warmwasser-Wärmepumpe kann stehend oder lie-
gend transportiert werden.
Hinweis zu liegendem Transport
Warmwasser-Wärmepumpe aufstellen und vor Inbe-
triebnahme mindestens 24 Stunden stehen lassen.
Für den Transport stehen Tragegurte (Zubehör) zur
Verfügung.
Anforderungen an den Aufstellraum
■ Der Aufstellraum muss trocken und frostsicher sein.
Die Ansaugluft muss staubfrei, fettfrei und frei von
■
Verunreinigungen durch Halogenkohlenwasserstoffe
sein (z. B. enthalten in Sprays, Farben, Lösungs-,
Wasch- und Reinigungsmitteln).
■ Um Körperschallübertragung zu vermeiden, das
Gerät nicht auf Holzbalkendecken (z. B. im Dachge-
schoss) aufstellen.
Separat abgesicherte Schuko-Steckdose muss vor-
■
handen sein.
■ Abwasserleitung für den Kondenswasserablauf muss
vorhanden sein.
■ Für Service- und Wartungsarbeiten unbedingt die
Mindestabstände einhalten.
Abb. 1
Mindestabstände
Umluftbetrieb
Hinweis
Bei einem Volumen des Aufstellraums < 20 m³ ist ein
Erreichen der angegeben Geräteleistung nicht gewähr-
leistet.
8
3 °C
V
100 650
600 kg
B A
Abb. 2
Warmwasser-Wärmepumpe
A
Abwasserleitung für Kondenswasserablauf
B
Umluftbetrieb mit Luftaustritt nach außen
Außenluft-Adapter (Zubehör) verfügbar (DN 180 emp-
fohlen für höhere Leistung, DN 160 möglich).
3 °C
V
100
B A
Abb. 3
Warmwasser-Wärmepumpe
A
Abwasserleitung für Kondenswasserablauf
B
Nachströmöffnung:
C
Bei Außenluft-Adapter DN 160:
Bei Außenluft-Adapter DN 180:
a Raumhöhe:
Bei Außenluft-Adapter DN 160:
Bei Außenluft-Adapter DN 180:
40 °C
20 m³
40 °C
20 m³
650
C
600 kg
DN 160
≥
DN 180
≥
2125 mm
≥
2145 mm
≥
