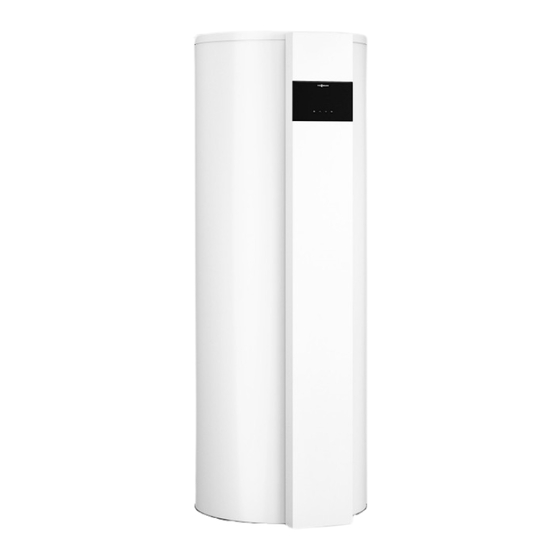

Viessmann VITOCAL 262-A T2E-R290 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für VITOCAL 262-A T2E-R290:
- Montage- und serviceanleitung für die fachkraft (98 Seiten) ,
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung für den anlagenbetreiber (28 Seiten)
Verwandte Anleitungen für Viessmann VITOCAL 262-A T2E-R290
Inhaltszusammenfassung für Viessmann VITOCAL 262-A T2E-R290
- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Warmwasser-Wärmepumpe Vitocal 262-A ■ Typ T2E-R290: Mit trockenem Elektro-Heizeinsatz Typ T2H-R290: Mit Anschluss für externen Wärmeerzeuger ■ VITOCAL 262-A Bitte aufbewahren! 6192488 DE 7/2024...
- Seite 2 Bester Service, beste Preise Ihr Online-Fachhändler für: • Kostenlose und individuelle Beratung • TOP Bewertungen • Hochwertige Produkte • Exzelenter Kundenservice • Kostenloser und schneller Versand • Über 20 Jahre Erfahrung E-Mail: info@unidomo.de Tel.: 04621 - 30 60 89 0 www.unidomo.de uniDomo GmbH &...
- Seite 3 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Das Gerät enthält leicht entflammbares Dieses Zeichen warnt vor Perso- Kältemittel der Sicherheitsgruppe A3 nenschäden. gemäß ISO 817 und ANSI/ASHRAE Standard 34.
- Seite 4 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Zündquellen fernhalten, z. B. offene Arbeiten an der Anlage ■ Flammen, heiße Oberflächen, nicht Einstellungen und Arbeiten an der ■ zündquellenfreie elektrische Geräte, Anlage nur nach den Vorgaben in die- mobile Endgeräte mit integriertem ser Bedienungsanleitung vornehmen. Akku (z.
- Seite 5 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Austritt von Kältemittel aus dem Gerät Gefahr Autorisierte Fachkraft benachrichtigen. ■ Austretendes Kältemittel kann zu Stromversorgung für alle Anlagenkom- ■ Feuer und Explosionen führen, die ponenten von sicherer Stelle aus schwerste Verletzungen bis hin zum unterbrechen.
- Seite 6 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an die Aufstellung Gefahr Achtung Leicht entflammbare Flüssigkeiten Unzulässige Umgebungsbedingun- und Materialien (z. B. Benzin, gen können Schäden an der Anlage Lösungs- und Reinigungsmittel, verursachen und einen sicheren Farben oder Papier) können Ver- Betrieb gefährden. puffungen und Brände auslösen.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Zulässige Lufteintrittstemperaturen ............ ■ Erstinbetriebnahme ................Ihre Anlage ist voreingestellt ..............Tipps zum Energiesparen ..............10 Tipps für mehr Komfort ................10 2. Über die Bedienung Grundlagen der Bedienung ..............11 Anzeigen im Display ................ - Seite 8 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 10. Stichwortverzeichnis ........................ 31...
-
Seite 9: Zuerst Informieren
Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Personenschäden Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■... -
Seite 10: Produktinformation
Zuerst informieren Produktinformation Die Vitocal 262-A, Typ T2E-R290 und Typ T2H-R290 Die bei der Warmwasserbereitung abgekühlte Umge- ist eine Warmwasser-Wärmepumpe mit integriertem bungsluft wird von der Warmwasser-Wärmepumpe ins Warmwasser-Speicher. Freie geführt. Zur Warmwasserbereitung verwendet die Wärme- pumpe die Wärmeenergie der Raumluft oder Außen- Außenluftbetrieb luft. -
Seite 11: Tipps Zum Energiesparen
Zuerst informieren Ihre Anlage ist voreingestellt (Fortsetzung) Warmwasserbereitung Stromausfall ■ Das Warmwasser wird an allen Tagen von 00:00 bis Bei Stromausfall bleiben alle Einstellungen mehr als 24:00 Uhr auf 54 °C erwärmt (Warmwassertempera- 24 Stunden erhalten. Bei länger andauerndem Strom- tur-Sollwert). -
Seite 12: Über Die Bedienung
Über die Bedienung Grundlagen der Bedienung Alle Einstellungen an Ihrer Anlage können Sie über die Prüfen Sie zur Bedienung über die App folgende Bedieneinheit oder die ViCare App vornehmen. Systemvoraussetzungen: WLAN-Verbindung vom Router zur Regelung mit ■ Bedienung über Touchdisplay Internetzugang ■... -
Seite 13: Schaltflächen Und Symbole
Über die Bedienung Anzeigen im Display (Fortsetzung) Schaltflächen und Symbole Schaltflächen und Symbole im Funktionsbe- reich Hinweis ■ Verfügbare Schaltflächen und Symbole sind abhän- gig von der Betriebsweise. Die Symbole werden nicht dauerhaft angezeigt, son- ■ dern abhängig von der Anlagenausführung und vom Betriebszustand. -
Seite 14: Betriebsprogramme Für Warmwasserbereitung
Über die Bedienung Betriebsprogramme für Warmwasserbereitung Hinweis Die Betriebsprogramme für Warmwasserbereitung können Sie getrennt voneinander oder für die gesamte Anlage gemeinsam einstellen. Betriebsprogramm Funktion Warmwasserbereitung Warmwasser Das Warmwasser wird nach den Vorgaben für die Warmwasser- temperatur und dem Zeitprogramm aufgeheizt: Siehe Kapitel „Zeit- programme und Zeitphasen“... - Seite 15 Über die Bedienung Betriebsprogramme für Warmwasserbereitung (Fortsetzung) Betriebsprogramm Funktion Heizmodus Im Betriebsprogramm Heizmodus stehen folgende Einstellungen zur Verfügung: ECO: Warmwasserbereitung erfolgt über die Wärmepumpe. So- ■ lange die Wärmepumpe aktiv ist, bleibt der Elektro-Heizeinsatz ausgeschaltet. Falls die Wärmepumpe nicht aktiv ist (z. B. Raumfrostschutzfunktion aktiv, Fehleranzeige), erwärmt der Elektro-Heizeinsatz das Warmwasser auf die minimale Komfort- temperatur.
-
Seite 16: Zeitprogramme
Zeitprogramme Zeitprogramme und Zeitphasen In den Zeitprogrammen geben Sie an, wie sich Ihre Warmwasser-Wärmepumpe zu welchem Zeitpunkt ver- halten soll. Dafür teilen Sie den Tag in Abschnitte ein, sogenannte Zeitphasen. Für folgende Funktion können Sie ein Zeitprogramm einstellen: Funktion Innerhalb der Zeitphase Außerhalb der Zeitphase Warmwasserbereitung (nicht Das Trinkwasser im Warmwasser-... -
Seite 17: Zeitprogramm Einstellen
Zeitprogramme Vorgehensweise zur Einstellung eines… (Fortsetzung) Abb. 2 ∗ kann nur bei dem letzten Zeitfenster ausge- d e l wählt werden. ∗∗ a d d kann nur ausgewählt werden, falls das Ende des letzten Zeitfensters < 24 ist. Zeitprogramm einstellen . Die Zeitprogramme stellen Sie mit Parameter P.4 ein. - Seite 18 Zeitprogramme Zeitprogramm einstellen . (Fortsetzung) für gewünschten Zeitraum Falls ein Zeitfenster selektiert wurde, kann Montag gewählt werden, zwischen: Dienstag mit „OK“ bestätigen, um die Start- Mittwoch und Endzeit einzustellen. Donnerstag mit „OK“ bestätigen, um das Zeit- Freitag fenster zu löschen. Es kann nur das Samstag letzte Zeitfenster gelöscht werden.
-
Seite 19: Einstellungen
Einstellungen Warmwassertemperatur-Sollwert einstellen Tippen Sie auf folgende Schaltflächen: 3. „OK“ zur Bestätigung Warmwassertemperatur-Sollwert blinkend Hinweis anzeigen Im Homescreen wird die aktuelle Warmwassertempe- ratur im Warmwasser-Speicher angezeigt. Warmwassertemperatur-Sollwert ändern Notbetrieb einstellen . Im Notbetrieb wird die Wärmepumpe deaktiviert. Das Tippen Sie auf folgende Schaltflächen: Trinkwasser wird nur durch den Elektro-Heizeinsatz- EHE oder den externen Wärmeerzeuger erwärmt. -
Seite 20: Informationen Zum Wlan Abfragen
Einstellungen Informationen zum WLAN abfragen . Sie können den aktuellen Status Ihrer WLAN-Verbin- 4. „OK“ zur Bestätigung dung abfragen, z. B. die Signalstärke. mehrfach tippen, um das Menü zu verlas- Tippen Sie auf folgende Schaltflächen: sen. 4 s gedrückt halten, um in das Haupt- menü... -
Seite 21: Geräuschreduzierten Betrieb Ein-/Ausschalten
Einstellungen Erhöhte Trinkwasserhygiene einstellen . (Fortsetzung) Tippen Sie auf folgende Schaltflächen: 7. „OK“ zur Bestätigung 4 s gedrückt halten, um in das Haupt- Startzeit (Stunden) einstellen. menü zu gelangen. 9. „OK“ zur Bestätigung . wählen. Startzeit (Minuten) einstellen. 3. „OK“ zur Bestätigung 11. -
Seite 22: Uhrzeit Einstellen
Einstellungen Datum einstellen . (Fortsetzung) 7. „OK“ zur Bestätigung 9. „OK“ zur Bestätigung Jahr wählen. mehrfach tippen, um das Menü zu ver- lassen. Uhrzeit einstellen . Tippen Sie auf folgende Schaltflächen: 5. „OK“ zur Bestätigung 4 s gedrückt halten, um in das Haupt- Minute wählen. -
Seite 23: Hybridmodus Einstellen (Typ T2H)
Einstellungen Hybridparameter einstellen (Typ T2H) . (Fortsetzung) für gewünschte Konfiguration Wert für externen Wärmeerzeuger konfigurieren. Stromwerte konfigurieren. 5. „OK“ zur Bestätigung oder wählen. Preis der Energiequelle für den ökonomischen Hybridmodus konfi- gurieren. Umweltbelastungskriterien (kg CO2/kWh oder Primärenergiefak- tor) für den ökologischen Hybrid- modus konfigurieren. -
Seite 24: Standby Anzeige Einstellen
Einstellungen Hoch-/Niedertarifstrom einstellen . (Fortsetzung) wählen. 3. „OK“ zur Bestätigung Steuerung Niedertarifstrom aktivieren: Die Warmwasserbereitung erfolgt entsprechend den im Zeitprogramm eingestellten Zeitfenstern. Die Warmwasserbereitung erfolgt Abb. 8 entsprechend den Zeiten für Hoch-/ Niedertarifstrom. Tippen Sie auf folgende Schaltflächen: mehrfach tippen, um das Menü zu verlas- 4 s gedrückt halten, um in das Haupt- sen. -
Seite 25: Wlan-Verbindung Herstellen
Einstellungen WLAN-Verbindung herstellen Sie können Ihre Anlage über das Internet mit einer App fernbedienen. Stellen Sie dazu eine Internetver- bindung über WLAN her (2,4 Gigahertz). Die erforderlichen Zugangsdaten für den Internetzugriff über App auf die Regelung finden Sie auf folgendem Aufkleber: Um eine Internetverbindung mit dem Wärmeerzeuger Fehler bei Verbindungsaufbau... -
Seite 26: Abfragen
Abfragen Betriebsdaten abfragen . Je nach Anlagenausstattung und Einstellungen kön- nen Sie aktuelle Anlagendaten abfragen, z. B. Tempe- raturen. Abb. 11 Tippen Sie folgende Schaltflächen: 5. „OK“ zur Bestätigung 4 s gedrückt halten, um in das Haupt- mehrfach tippen, um das Menü zu verlas- menü... -
Seite 27: Aktive Störung Anzeigen
Abfragen Störungsmeldungen abfragen (Fortsetzung) Aktive Störung anzeigen Tippen Sie folgende Schaltflächen: mehrfach tippen, um das Menü zu verlas- sen. 4 s gedrückt halten. wird angezeigt. Hinweis Falls der Störungscode mehr als 3 Zahlen hat, wird er 2. „OK“ zur Bestätigung alternativ angezeigt (z. -
Seite 28: Aus- Und Einschalten
Aus- und Einschalten Außerbetriebnahme Achtung Hinweis zur Außerbetriebnahme Bei zu erwartenden Außentemperaturen unter Es kann erforderlich sein, Datum und Uhrzeit neu ein- 5 °C müssen Sie geeignete Maßnahmen zum zustellen: Siehe Seite 20. Frostschutz der Warmwasser-Wärmepumpe ergreifen. Setzen Sie sich ggf. mit Ihrem Fachbetrieb in Verbindung. -
Seite 29: Was Ist Zu Tun
Was ist zu tun? Warmwasser-Wärmepumpe geht nicht in Betrieb Ursache Behebung Abschaltbetrieb ist eingestellt. Schalten Sie die Warmwasser-Wärmepumpe ein. Ihre Warmwasser-Wärmepumpe hat sich gerade erst Keine Maßnahme erforderlich. ausgeschaltet und benötigt einige Zeit, bis sie sich wie- Warten Sie 5 min. der einschalten kann (Mindestausschaltzeit). -
Seite 30: Instandhaltung
Wartungsvertrag ab. Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch Viessmann Anschlussleitungen ersetzt werden. Benachrichtigen Sie dazu Ihren Fachbetrieb. Warmwasser-Speicher Die DIN 1988-8 und EN 806 schreiben vor, dass spä- Zur Prüfung der Magnesium-Schutzanode empfehlen testens 2 Jahre nach Inbetriebnahme und dann bei wir eine jährliche Funktionsprüfung durch den Fachbe-... -
Seite 31: Anhang
Anhang Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- dukts übernimmt Ihr Fachbetrieb. Die Verpackungsabfälle werden gemäß den gesetzli- chen Festlegungen über zertifizierte Entsorgungsfach- Die Verpackungsabfälle werden gemäß den gesetzli- betriebe der Verwertung zugeführt. Nutzen Sie das chen Festlegungen über zertifizierte Entsorgungsfach-... - Seite 32 Stichwortverzeichnis Stichwortverzeichnis Abfragen Notbetrieb einstellen..........18 – Fehlermeldungen............ 25 – Informationen............25 – WLAN-Informationen..........19 Photovoltaikanlage, Energiesparen......10 Auslieferungszustand...........9 Produktinformation............9 Außerbetriebnahme........... 27 Reinigung..............29 Bedienung..............11 Benutzerparameter zurücksetzen......23 Betriebsdaten abfragen..........25 Schaltflächen..............12 Betriebsprogramme............13 Standby..............11 Standby Anzeige einstellen........23 Standby-Betrieb für Display........18 Datum einstellen............
-
Seite 33: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels...
