Montage- und Serviceanleitung
für die Fachkraft

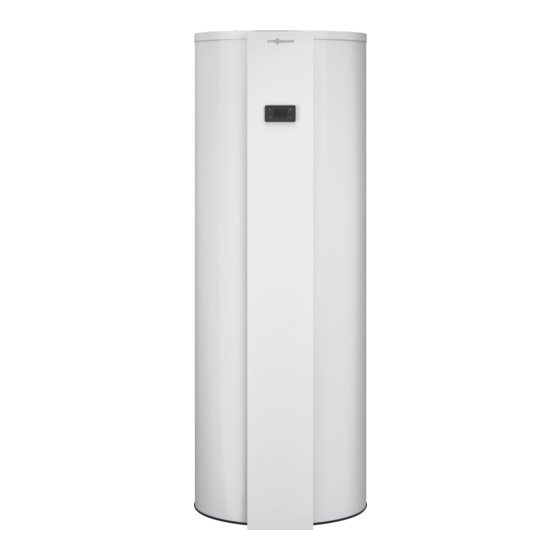

Vitocal 262-A
Typ T2E 262-A
Warmwasser-Wärmepumpe mit trockenem Elektro-Heizeinsatz
Typ T2H 262-A
Warmwasser-Wärmepumpe mit Anschluss für externen Wärmeerzeuger
VITOCAL 262-A
Bitte aufbewahren!
5837618 DE
2/2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 262-A Typ T2E 262-A

Inhaltszusammenfassung für Viessmann VITOCAL 262-A Typ T2E 262-A

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 262-A Typ T2E 262-A Warmwasser-Wärmepumpe mit trockenem Elektro-Heizeinsatz Typ T2H 262-A Warmwasser-Wärmepumpe mit Anschluss für externen Wärmeerzeuger VITOCAL 262-A Bitte aufbewahren! 5837618 DE 2/2019...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Sicherheitshinweise

    Funktion gefährdet den siche- Anlage geprüft wurden, können die Funktion ren Betrieb der Anlage. beeinträchtigen. Der Einbau nicht zugelassener Defekte Bauteile müssen durch Viessmann Ori- Komponenten sowie nicht genehmigte Änderun- ginalteile ersetzt werden. gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän-...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocal 262-A, Typ T2E ............... ■ Vitocal 262-A, Typ T2H ............... ■ Betriebsarten ..................■ Anlagenbeispiele ................■ Ersatzteillisten ..................■ 2. Montagevorbereitung ........................ 3. Montageablauf Warmwasser-Wärmepumpe aufstellen ..........
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 13. Stichwortverzeichnis ........................ 54...

  • Seite 6: Bestimmungsgemäße Verwendung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 7: Produktinformation

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Die bestimmungsgemäße Verwendung setzt voraus, Fehlgebrauch des Geräts oder unsachgemäße Bedie- dass eine ortsfeste Installation in Verbindung mit anla- nung (z. B. durch Öffnen des Geräts durch den Anla- genspezifisch zugelassenen Komponenten vorgenom- genbetreiber) ist untersagt und führt zum Haftungsaus- men wurde.

  • Seite 8: Anlagenbeispiele

    Information Produktinformation (Fortsetzung) Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes. com Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App.

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Montagevorbereitung Transport und Aufstellung Achtung 3 °C 40 °C Stöße, Druck- und Zugbelastung können zu 20 m³ Schäden an den Außenwänden des Geräts füh- ren. Geräteoberseite, Front und Speichermantel nicht belasten. Die Warmwasser-Wärmepumpe kann stehend oder lie- gend transportiert werden. Hinweis zu liegendem Transport Warmwasser-Wärmepumpe aufstellen und vor Inbe- 600 kg...
  • Seite 10 Montagevorbereitung Montagevorbereitung (Fortsetzung) Außenluftbetrieb Abluftbetrieb Es sind 2 Außenluftadapter DN 160 oder DN 180 Es ist 1 Außenluftadapter DN 160 oder DN 180 (Zube- (Zubehör) zur Umrüstung der Zuluft- und der Abluftöff- hör) erforderlich. Die höheren Leistungswerte werden nung (Lufteintritt und Luftaustritt) erforderlich. Die mit dem Außenluftadapter DN 180 erreicht.

  • Seite 11: Übersicht Der Anschlüsse

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Übersicht der Anschlüsse Ø 667 Ø 667 N O P Abb. 6 Luftaustritt Tauchhülse für Zapfprofil L ■ Mit Schutzgitter für die Betriebsart „Umluftbe- Mit werkseitig eingebautem Sicherheitstemperatur- trieb“ begrenzer Mit Außenluftadapter DN 160 oder DN 180 Tauchhülse für Zapfprofil XL ■...
  • Seite 12 Montagevorbereitung Montagevorbereitung (Fortsetzung) Speichertemperatursensor für Zapferkennung Nur Typ T2H: Kaltwasser/Entleerung R 1 Vorlauf externer Wärmeerzeuger G 1 Nur Typ T2H: Warmwasser R 1 Rücklauf externer Wärmeerzeuger G 1 Kondenswasserablauf 20 mm Zirkulation R 1 Netzanschlussleitung (3 m lang)

  • Seite 13: Montageablauf

    Montageablauf Warmwasser-Wärmepumpe aufstellen Achtung Warmwasser-Wärmepumpe waagrecht ausrichten. Unsachgemäße Handhabung kann zu irreparab- len Schäden an der Warmwasser-Wärmepumpe führen. ■ Nicht in den Blechmantel der Warmwasser- Wärmepumpe bohren. Anschluss-Stutzen und Kondenswasseran- ■ schluss nicht als Tragehilfe benutzen. ■ Warmwasser-Wärmepumpe vorsichtig von der Palette nehmen.

  • Seite 14: Umrüstung Auf Außenluftbetrieb/Abluftbetrieb

    Montageablauf Umrüstung auf Außenluftbetrieb/Abluftbetrieb Hinweis Bei Außenluftbetrieb und Außentemperaturen von < 10 °C und > 25 °C wird die max. Trinkwassertempe- ratur von 65 °C in den Betriebsprogrammen „ECO“ und „Smart“ nicht erreicht. Außentemperatur in °C Abb. 8 Max. Trinkwassertemperatur bei Trinkwasser- erwärmung mit der Wärmepumpe Außenluftadapter montieren Gefahr...
  • Seite 15 Montageablauf Umrüstung auf Außenluftbetrieb/Abluftbetrieb (Fortsetzung) Abb. 9 Luftaustritt Lufteintritt...

  • Seite 16: Leitungssystem Lufteintritt/Luftaustritt Montieren

    Montageablauf Umrüstung auf Außenluftbetrieb/Abluftbetrieb (Fortsetzung) Leitungssystem Lufteintritt/Luftaustritt montieren Achtung Aufstellung der Warmwasser-Wärmepumpe im ■ Der gleichzeitige Betrieb einer raumluftabhängi- Dachgeschoss gen Feuerstätte (z. B. offener Kamin) und der ■ Aufstellung der Warmwasser-Wärmepumpe in stau- Warmwasser-Wärmepumpe im selben Verbren- bigen Räumen nungsluftverbund führt zu einem gefährlichen ■...

  • Seite 17: Umrüstung Auf Außenluftbetrieb/Abluftbetrieb

    Montageablauf Umrüstung auf Außenluftbetrieb/Abluftbetrieb (Fortsetzung) 1. Einzelne Leitungselemente mit Verbindungsstü- 2. Verbindungen mit Blechschraube oder Blindniet cken oder Muffen zusammenstecken (siehe Sys- sichern und mit Schrumpfband luftdicht verbinden. temdarstellungen Abb. 11 und 12). Achtung Bohrspäne können zu Defekten der Warm- wasser-Wärmepumpe führen.
  • Seite 18 Montageablauf Umrüstung auf Außenluftbetrieb/Abluftbetrieb (Fortsetzung) Abluftbetrieb Abb. 12 Abluft Fortluft Leitungssystem Wickelfalz- oder Flexrohr Länge 3,0 m Verbindungsstück Zum Verbinden von 2 Wickelfalz- oder Flexrohren Bogen 90° 45° Außenluft-Ansauggitter als Fortluftdurchführung Schalldämpfer Aus Flexrohr, Länge 1,1 m Abzweigstück T-Stück 180/180/180 160/160/160 125/125/125 Abzweigstück...

  • Seite 19: Lufteintritts- Und Luftaustrittsleitung Durch Die Wand

    Montageablauf Umrüstung auf Außenluftbetrieb/Abluftbetrieb (Fortsetzung) Lufteintritts- und Luftaustrittsleitung durch die Wand Abb. 13 Luftaustritt Lufteintritt Lufteintritts- und Luftaustrittsleitung durch das Dach 1000 Maßnahmen zur Minimierung von Druckverlusten: ■ Wenige Bögen verwenden. ■ Elemente vermeiden, die den Druckverlust erhöhen. Lufteintrittsleitung oberhalb der Luftaustrittsleitung ■...

  • Seite 20: Trinkwasserseitig Anschließen

    Montageablauf Kondenswasserablauf anschließen (Fortsetzung) 2. Kondenswasserschlauch als Stauschleife verlegen Achtung und mit stetigem Gefälle und Rohrbelüftung an das Einfrierendes Kondenswasser in der Wär- Abwassernetz anschließen (siehe Abb. 15). Ggf. mepumpe führt zu Geräteschäden. an einen bauseitigen Siphon anschließen (siehe Falls der Kondenswasserablauf teilweise Abb.
  • Seite 21 Montageablauf Trinkwasserseitig anschließen (Fortsetzung) G H K L M G G M O P G RN Abb. 17 Warmwasser Rückflussverhinderer Zirkulationsleitung Entleerungsventil Falls keine Zirkulation angeschlossen wird, die Kaltwasser dafür vorgesehene Öffnung abdichten. Trinkwasserfilter Zirkulationspumpe Druckminderer Rückschlagklappe, federbelastet Rückflussverhinderer/Rohrtrenner Beobachtbare Mündung der Ausblaseleitung Ausdehnungsgefäß, trinkwassergeeignet (nicht Sicherheitsventil Absperrventil...

  • Seite 22: Typ T2H: Externer Wärmeerzeuger

    Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Prüfdruck: 16 bar (1,6 MPa) CH: Zusätzliche Anforderungen: ■ ■ Anschlüsse: ■ Beim Anschluss des Speicher-Wassererwärmers an Kaltwasser, Warmwasser, Zirkulation: R 1 die Trinkwasserinstallation müssen die Regelwerke Heizwasservorlauf, Heizwasserrücklauf: G 1 des SVGW sowie die örtlich gültigen und die landes- spezifischen Vorschriften beachtet werden.

  • Seite 23: Elektrisch Anschließen

    Ω Ω Ω Hinweis Pt500 Ω Ω Position des Steckers: oben Für externe Wärmeerzeuger von Viessmann mit Pt1000 1,3 k 1,1 k Ω Ω NTC 10 k ist der Stecker im Auslieferungszustand Ω vormontiert. Für andere Fabrikate müssen die Wider- stände entsprechend der Tabelle ausgetauscht wer-...

  • Seite 24: Netzanschluss Vorbereiten

    Adern: hörs beschädigt sind, müssen diese durch besondere ■ L1: Braun Anschlussleitungen ersetzt werden. Bei Austausch Blau ausschließlich Viessmann Leitungen verwenden. PE: Grün/Gelb Für den Netzanschluss ist eine separat abgesicherte Schuko-Steckdose erforderlich: 230 V/50 Hz ■ Absicherung max. 16 A...

  • Seite 25: Photovoltaikanlage Anschließen

    Anschluss Energiezähler an Stecker (Modbus) Siehe Anschluss- und Verdrahtungsschema auf Hinweis Seite 46, Pos. ■ Viessmann Energiezähler verwenden (Zubehör). Adern dürfen nicht vertauscht werden. ■ Bei sehr langen Leitungen muss ein Widerstand von ■ am Energiezähler zwischen den Anschlüssen Ω...

  • Seite 26: Anschluss Pv-Relais

    Montageablauf Photovoltaikanlage anschließen (Fortsetzung) Anschluss Energiezähler 1-phasig Anschluss Energiezähler 3-phasig E1E2 D /D L1 L1 L2 L2 L3 L3 (PEN) Abb. 22 Abb. 21 Zum EVU Zum EVU Zur Trennvorrichtung für die Photovoltaikanlage Zur Trennvorrichtung für die Photovoltaikanlage oder zu weiteren Verbrauchern im Haushalt oder zu weiteren Verbrauchern im Haushalt Energiezähler 3-phasig Energiezähler 1-phasig...

  • Seite 27: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Warmwasser-Wärmepumpe außer Betrieb nehmen............28 • 2. Warmwasser-Wärmepumpe öffnen.................. 28 • • 3. Speicher-Wassererwärmer trinkwasserseitig füllen............29 •...

  • Seite 28: Warmwasser-Wärmepumpe Außer Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe außer Betrieb nehmen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Vor Beginn der Arbeiten das Gerät spannungs- frei schalten. Netzspannung an separater Sicherung oder ■ Hauptschalter (falls vorhanden) ausschalten. Oder ■...

  • Seite 29: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe öffnen (Fortsetzung) Abb. 24 Speicher-Wassererwärmer trinkwasserseitig füllen 1. Den Speicher-Wassererwärmer vollständig füllen. 2. Verschraubungen auf Dichtheit prüfen. Falls erfor- Höchstplatzierte Warmwasser-Entnahmestelle öff- derlich, Verschraubungen nachziehen. nen. Diese Warmwasser-Entnahmestelle unter Aufsicht so lange geöffnet lassen, bis nur noch Wasser ausströmt.

  • Seite 30: Sicherheitsventil Auf Funktion Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sicherheitsventil auf Funktion prüfen Sicherheitsventil nach den Angaben des Herstellers Achtung auf Funktion prüfen. Ein blockiertes Sicherheitsventil kann zu Lecka- gen führen. Hinweis Die Ausblaseleitung des Sicherheitsventils darf Das Sicherheitsventil muss regelmäßig in Betrieb nicht verschlossen werden. Austretendes Was- genommen werden, um Ablagerungen zu entfernen ser muss gefahrlos und sichtbar in eine Entwäs- und um zu überprüfen, dass es nicht blockiert ist.

  • Seite 31: Speicher-Wassererwärmer Innen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen Abb. 25 01. Speicher-Wassererwärmer am Entleerungshahn 06. Fest haftende Beläge, die nicht mit einem Hoch- im Kaltwasserzulauf entleeren (siehe Seite 42). druckreiniger entfernt wurden, mit einem chemi- schen Reinigungsmittel entfernen. 02. Damit keine Reinigungsmittel und Verunreinigun- gen in das Rohrleitungssystem gelangen können, Gefahr Speicher-Wassererwärmer vom Rohrleitungssys-...

  • Seite 32: Magnesium-Schutzanode Prüfen Und Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Magnesium-Schutzanode prüfen und austauschen Hinweis ■ Wir empfehlen eine jährliche Funktionsprüfung der Magnesium-Schutzanode. Die Prüfung kann ohne Betriebsunterbrechung erfolgen. Mit einem Anoden- Prüfgerät wird der Schutzstrom gemessen. Eine wartungsfreie Fremdstromanode ist als Zube- ■ hör erhältlich. Anodenschutzstrom mit Anoden-Prüfgerät prüfen 2.

  • Seite 33: Verdampfer Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Verdampfer reinigen Gefahr Prüfen, ob die Lamellen des Verdampfers sauber sind. Das Berühren von spannungsführenden Teilen kann zu gefährlichen Verletzungen durch elektri- Gefahr schen Strom führen. Verletzungsgefahr beim Reinigen der Lamellen. Vor Beginn der Arbeiten das Gerät spannungs- ■...

  • Seite 34: Installationsmenü

    Diagnose und Serviceabfragen Installationsmenü Bedienteil Abb. 27 Hinweis Beim Start der Regelung wird die Software Version auf dem Display angezeigt. (Auch im Installationsmenü unter Parameter „t'99“ abrufbar) Einstellungen im Installationsmenü „INST“ durchführen gleichzeitig für 3 s gedrückt halten. 3. Mit +/ Parameter oder Funktion wählen.

  • Seite 35: Diagnose Und Serviceabfragen

    Diagnose und Serviceabfragen Installationsmenü (Fortsetzung) Parameter Anzeigebereich Einheit Information „t'3“ 0 bis 99 °C Speichertemperatursensor mitte (NTC 7) „t'4“ 0 bis 99 °C Temperatursensor Verdampfer (NTC 4) „t'5“ –20 bis 99 °C Temperatursensor Lufteintritt (NTC 2) „t'6“ 0 bis 9999 U/min Ventilatordrehzahl „t'8“...
  • Seite 36 Diagnose und Serviceabfragen Installationsmenü (Fortsetzung) Parame- Auslieferungs- Einstellbereich Einheit Funktion zustand „I6“ OFF bis 20 Photovoltaik Keine Photovoltaikanlage 1 bis 20 Wartezeit zwischen Erreichen der Ein- schaltvoraussetzung und dem Einschalten der Wärmepumpe und/oder des Elektro- Heizeinsatzes. Einschaltvoraussetzung Bei „I7“= ON: Nach Schließen des ■...

  • Seite 37: Aktoren Prüfen „Test

    Diagnose und Serviceabfragen Installationsmenü (Fortsetzung) Parame- Auslieferungs- Einstellbereich Einheit Funktion zustand „I12“ 50 bis 120 Wirkungsgrad externer Wärmeerzeuger „I13“ OFF oder ON Einstellung für das Betriebsprogramm „AUTO“ mit — Zeitprogramm „PROG“: OFF Standard: Trinkwassererwärmung innerhalb des eingestellten Zeitprogramms Optimierte Trinkwassererwärmung, um am Ende der eingestellten Zeitphase den Spei- chertemperatur-Sollwert zu erreichen.

  • Seite 38: Meldungen

    Störungsbehebung Meldungen Rote LED an der Wärmepumpenregelung Abb. 28 Rote LED Ursache Maßnahme Blinkt alle 10 s kurz. Keine Störung Keine Maßnahme erforderlich Dauernd aus Keine Spannungsversorgung Spannungsversorgung wiederherstellen. Meldungen am Bedienteil „HIST“ Meldung Ursache Maßnahme Meldung quittieren „ER 0“ Regelung defekt Fachkraft-Reset ausführen.

  • Seite 39: Meldungen Quittieren

    Störungsbehebung Meldungen (Fortsetzung) Meldung Ursache Maßnahme Meldung quittieren „ER 10“ Kommunikationsproblem Photovoltaik- Anschlüsse und Leitung prüfen. automatisch Modus zwischen Energiezähler und Wärmepumpenregelung Wird nur angezeigt, wenn Parameter „I7“ = ON. „ER 12“ Ungewöhnlich lange Dauer der Trink- Wärmepumpe, Elektro-Heizeinsatz und/ manuell wassererwärmung oder Wärmeerzeuger prüfen.
  • Seite 40 Instandhaltung Instandhaltung Frontblende abbauen Siehe Seite 28. Heizelement des Elektro-Heizeinsatzes austauschen 1. Anlage spannungsfrei schalten (z. B. an der sepa- 3. Wärmedämmung des Elektro-Heizeinsatzes entfer- raten Sicherung oder einem Hauptschalter). nen. 2. Frontblende abbauen (siehe Seite 28). Abb. 29 Abb. 30...

  • Seite 41: Instandhaltung

    Instandhaltung Instandhaltung (Fortsetzung) 07. Beim Einschieben des neuen Heizelements auf 10. Wärmedämmung montieren. korrekte Position der Aussparung am Kopf des Heizelements achten. 11. Frontblende mit Erdungsleitung montieren. 08. Anzugsdrehmoment: 25 Nm 12. Netzspannung einschalten. Sicherheitstemperaturbegrenzer Warmwasser-Wärmepumpe entriegeln Der Sicherheitstemperaturbegrenzer Warmwasser- 1.
  • Seite 42 Instandhaltung Instandhaltung (Fortsetzung) Wärmepumpenregelung austauschen 1. Anlage spannungsfrei schalten (z. B. an der sepa- raten Sicherung oder einem Hauptschalter). 2. Frontblende abbauen (siehe Seite 28). 3. Elektrische Leitungen von der Wärmepumpen- regelung lösen. 4. 2 Schrauben und Distanzhülsen entfernen und Wärmepumpenregelung abbauen.

  • Seite 43: Übersicht Interne Komponenten

    Instandhaltung Instandhaltung (Fortsetzung) Übersicht interne Komponenten Abb. 33 Flüssigkeitsabscheider Schraderventil Niederdruckseite Kondensator Verdichter Ventilator Rückschlagventil Temperatursensor Lufteintritt Umschaltventil Abtauen Verdampfer Filtertrockner Sicherheitshochdruckschalter Schraderventil Hochdruckseite Kondenswasserwanne (EPP-Sockel mit integrier- Verdampfertemperatursensor ter Abtropfwanne) Thermostatisches Expansionsventil Verdichter Hinweis Position der Speichertemperatursensoren siehe „Über- sicht der Anschlüsse“...
  • Seite 44 Instandhaltung Instandhaltung (Fortsetzung) 2. Messergebnis mit angezeigtem Temperatur-Istwert Viessmann NTC 50 k Ω vergleichen (siehe Seite 34). Bei starker Abweichung Sensor prüfen und ggf. Sensor austauschen. 10 30 50 70 90 110 Temperatur in °C Abb. 34...

  • Seite 45: Funktionsbeschreibung

    Funktionsbeschreibung Eigenstromnutzung Die zutreffende Anschlussvariante in der Bedienungs- Die Eigenstromnutzung hat Vorrang vor allen anderen anleitung (Kapitel „Eigenstromnutzung“) ankreuzen. Einstellungen (Hoch-/Niedertarif, aktive/inaktive Zeit- fenster, Strompreis). Ausnahme: Betriebsprogramm ■ Eigenstromnutzung mit Schaltkontakt „OUT“. Im Betriebsprogramm „OUT“ wird die Heizung Voraussetzungen: nicht eingeschaltet, auch wenn Strom von der Photo- Die Wärmepumpenregelung ist an einen externen voltaikanlage verfügbar ist.
  • Seite 46 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Modbus fÖ 30 mA 16 A 3 x 1,5 mm² 30 mA 16 A 3 x 1,5 mm² 2 x 0,75 mm² Abb. 35 Entriegelung Sicherheitstemperaturbegrenzer Umschaltventil Abtauen Warmwasser-Wärmepumpe Aux: Nichts anschließen! Elektro-Heizeinsatz 230 V~ Niedertarif Verdichter 0 V~ Hochtarif...

  • Seite 47: Anschluss- Und Verdrahtungsschema

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) Temperatursensor externer Wärmeerzeuger Modbus Photovoltaikanlage Drehzahl-Steuerung Ventilator Schaltkontakt Photovoltaikanlage Bedienteil Interner Netzanschluss Schaltausgang für Sicherheitshochdruckschalter Hauptschalter Speichertemperatursensor Zapferkennung NTC Fehlerstrom-Schutzschalter 50 k Sicherungsautomat 16 A Ω Verdampfertemperatursensor NTC 50 k Sicherungsautomat 2 A Ω...
  • Seite 48 Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Erstinbetriebnahme Wartung/Service Wartung/Service Durch:...

  • Seite 49: Technische Daten

    — ■ — Heizwasser-Vorlauftemperatur 60 °C — ■ — Heizwasser-Vorlauftemperatur 50 °C — ■ — Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen.
  • Seite 50 Max. erreichbare Trinkwassertemperatur in Verbindung mit exter- °C — nem Wärmeerzeuger Mindestraumvolumen für Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen.
  • Seite 51 Hinweis zur Dauerleistung Heizwendel Bei der Planung mit der angegebenen oder ermittelten Dauerleistung die entsprechende Umwälzpumpe ein- planen. Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen.

  • Seite 52: Endgültige Außerbetriebnahme Und Entsorgung

    Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden.

  • Seite 53: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr.
