Bedienungsanleitung
für den Anlagenbetreiber

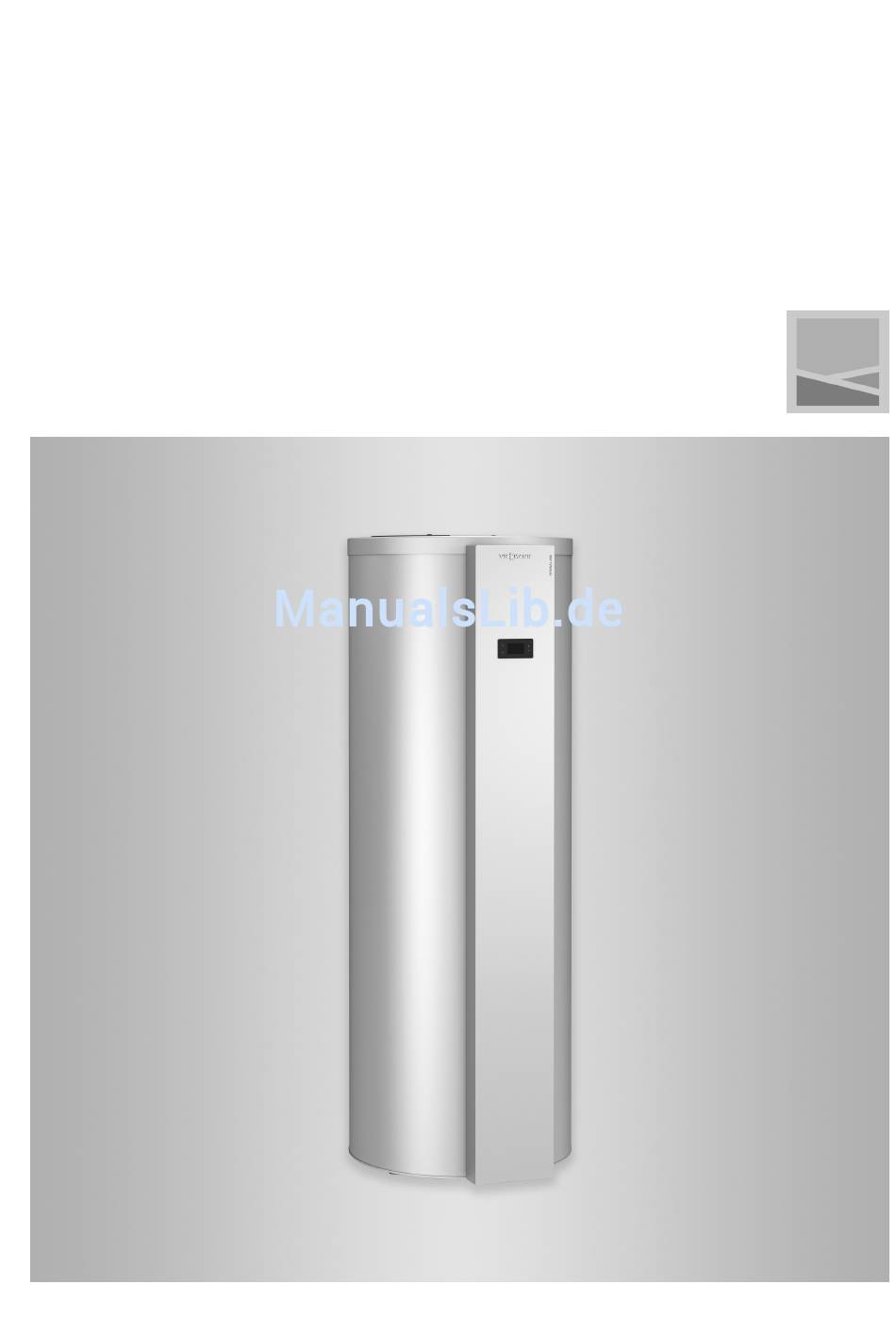

Warmwasser-Wärmepumpe
Vitocal 262-A
Typ T2E 262-A: Mit trockenem Elektro-Heizeinsatz
Typ T2H 262-A: Mit Anschluss für externen Wärmeerzeuger
VITOCAL 262-A
5810910 DE
1/2018
VIESMANN
Bitte aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocal T2E 262-A

  • Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Warmwasser-Wärmepumpe Vitocal 262-A ■ Typ T2E 262-A: Mit trockenem Elektro-Heizeinsatz Typ T2H 262-A: Mit Anschluss für externen Wärmeerzeuger ■ VITOCAL 262-A Bitte aufbewahren! 5810910 DE 1/2018...
  • Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.
  • Seite 3: Für Ihre Sicherheit

    Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an die Aufstellung Gefahr Achtung Leicht entflammbare Flüssigkeiten und Materia- Unzulässige Umgebungsbedingungen können lien (z. B. Benzin, Lösungs- und Reinigungsmit- Schäden an der Anlage verursachen und einen tel, Farben oder Papier) können Verpuffungen sicheren Betrieb gefährden. und Brände auslösen.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Bestimmungsgemäße Verwendung ............Gerätebeschreibung ................Vitocal 262-A, Typ T2E ............... ■ Vitocal 262-A, Typ T2H ............... ■ Erstinbetriebnahme ................Zulässige Lufteintrittstemperaturen ............ ■ Ihre Anlage ist voreingestellt ..............Tipps zum Energiesparen ..............Tipps für mehr Komfort ................2.
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 7. Was ist zu tun? Warmwasser-Wärmepumpe geht nicht in Betrieb ......... 25 Am Bedienteil sind keine Eingaben möglich .......... 25 8. Instandhaltung Reinigung ....................26 Inspektion und Wartung ................. 26 Warmwasser-Speicher ............... 26 ■ Sicherheitsventil (Warmwasser-Speicher) .......... 26 ■...
  • Seite 6: Gerätebeschreibung

    Zuerst informieren Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Heizsystemen gemäß EN 12828 unter Berück- ler fallweise freizugeben. sichtigung der zugehörigen Montage-, Service- und Bedienungsanleitungen installiert und betrieben wer- Fehlgebrauch des Geräts oder unsachgemäße Bedie- den.
  • Seite 7: Zuerst Informieren

    Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung der Wärme- pumpenregelung an die örtlichen und baulichen Gege- benheiten sowie die Einweisung in die Bedienung müssen von Ihrem Fachbetrieb vorgenommen werden. Zulässige Lufteintrittstemperaturen Außerhalb der zulässigen Lufteintrittstemperaturen Zulässige Lufteintrittstemperaturen: schaltet sich die Warmwasser-Wärmepumpe aus. In ■...
  • Seite 8 Zuerst informieren Tipps für mehr Komfort Warmwasserbereitung ■ Schnellaufheizung bOOST (nur in Verbindung mit einem Elektro-Heizeinsatz, siehe Seite 17 ): Höherer Warmwasserbedarf: Sie können unabhängig vom Zeitprogramm den ■ Erhöhen Sie die Häufigkeit der Aufheizung des Warmwasser-Speicher sofort aufheizen. Aktivieren Warmwasser-Speichers.
  • Seite 9: Über Die Bedienung

    Über die Bedienung Bedienteil Grundanzeige Abb. 1 OK Sie bestätigen Ihre Auswahl oder speichern die vorgenommene Einstellung. ■ Sie wählen das Betriebsprogramm. ■ Sie rufen Zeitprogramme auf. ■ Sie zeigen Informationen an. Sie gelangen im Menü einen Schritt zurück. ■ Sie brechen eine begonnene Einstellung ab.
  • Seite 10: Warmwasser-Wärmepumpe Einschalten

    Ein- und Ausschalten Warmwasser-Wärmepumpe einschalten Nach Außerbetriebnahme oder einem Stromausfall von mehr als 24 Stunden 1. Prüfen Sie, ob der Netzanschluss-Stecker einge- 2. Hinweis steckt ist. Schalten Sie die Netzspannung ein, z. B. Falls Uhrzeit und Tag abwechselnd angezeigt wer- an der separaten Sicherung oder an einem Haupt- den, siehe Seite 21.
  • Seite 11: Warmwasserbereitung

    Warmwasserbereitung Normale Warmwassertemperatur einstellen Werkseitige Einstellung: 53 °C ECO Drücken Sie folgende Tasten: 1. +/− für gewünschten Wert. 2. OK zur Bestätigung. oder um die Einstellung abzubrechen Betriebsprogramme Übersicht Wählen Sie mit das gewünschte Betriebspro- gramm. oder Abb. 2 Betriebsprogramm Beschreibung Warmwasserbereitung erfolgt nur über die Wärmepumpe und nur bis zum maximalen Warmwassertemperatur-Sollwert der Wärmepumpe.
  • Seite 12 Warmwasserbereitung Betriebsprogramme (Fortsetzung) Betriebsprogramm Beschreibung AUTO Warmwasserbereitung erfolgt vorzugsweise über die Wärmepumpe. In Abhängigkeit von der Außentemperatur und dem Warmwassertemperatur-Sollwert wird der Elektro- Heizeinsatz oder der externe Wärmeerzeuger automatisch zugeschaltet. Bei Typ T2H können Sie zusätzlich eine der folgenden Betriebsweisen für das Betriebsprogramm AUTO einstellen (siehe Seite 16): „ECON“...
  • Seite 13: Einstellmenü Set

    Warmwasserbereitung Betriebsprogramme (Fortsetzung) Einstellmenü SET Typ T2E Drücken Sie folgende Tasten: um „SET“ zu wählen. 2. OK zur Bestätigung. 3. +/− für gewünschtes Menü. 4. OK zur Bestätigung. 5. +/− für gewünschten Wert. 6. OK zur Bestätigung des neuen Werts oder Abb.
  • Seite 14: Wärmeerzeugung Im Betriebsprogramm Eco

    Warmwasserbereitung Betriebsprogramme (Fortsetzung) Wärmeerzeugung im Betriebsprogramm ECO Außentemperatur von –8 °C bis 40 °C Außentemperatur unter –8 °C oder über 40 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 6 Abb. 7 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz oder externer Wärmeerzeuger Elektro-Heizeinsatz oder externer Wärmeerzeuger (falls vorhanden) (falls vorhanden, Frostschutz) Durch die Wärmepumpe erzielbare Warmwasser-...
  • Seite 15: Wärmeerzeugung Im Betriebsprogramm Auto

    Warmwasserbereitung Betriebsprogramme (Fortsetzung) Wärmeerzeugung im Betriebsprogramm AUTO Außentemperatur von –8 °C bis 40 °C Außentemperatur unter –8 °C oder über 40 °C Abb. 10 Abb. 11 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz oder externer Wärmeerzeuger Elektro-Heizeinsatz oder externer Wärmeerzeuger (falls vorhanden) (falls vorhanden) Min.
  • Seite 16: Betriebsprogramm Smart Einstellen

    Warmwasserbereitung Betriebsprogramme (Fortsetzung) Außentemperatur von –8 °C bis 40 °C Außentemperatur unter –8 °C oder über 40 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 14 Abb. 15 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz oder externer Wärmeerzeuger Elektro-Heizeinsatz oder externer Wärmeerzeuger (falls vorhanden) (falls vorhanden) Betriebsprogramm Smart einstellen 1.
  • Seite 17: Betriebsprogramm Boost (Schnellaufheizung) Einstellen

    Warmwasserbereitung Betriebsprogramm AUTO einstellen (Fortsetzung) 6. Wählen Sie mit +/−„ECON“, „ECOL“ oder „OFF“ 8. Drücken Sie um das Menü zu verlassen. aus. 9. Um den Hybrid-Mode zu aktivieren, drücken Sie 7. Drücken Sie OK zur Bestätigung. um „AUTO“ zu wählen Betriebsprogramm bOOST (Schnellaufheizung) einstellen Wählen Sie mit das Betriebsprogramm bOOST.
  • Seite 18: Zeitprogramm 24:24

    Warmwasserbereitung Zeitprogramm für Warmwasser einstellen (Fortsetzung) Zeitprogramm 24:24 Trinkwasser ist dauerhaft eingeschaltet. 4. Drücken Sie OK zur Bestätigung. 1. Drücken Sie so oft bis „SET“ erscheint. 5. Wählen Sie mit +/−„ 24:24“. 2. Drücken Sie OK zur Bestätigung. 6. Drücken Sie OK zur Bestätigung. 3.
  • Seite 19: Zeitprogramm Ext

    Warmwasserbereitung Zeitprogramm für Warmwasser einstellen (Fortsetzung) Zeitprogramm EXT Das externe Signal für Hoch-/Niedertarif (falls vorhan- Bei günstigem Strom (Niedertarif) blinkt das Symbol den) kann zur Festlegung von Zeitphasen für die ■ Die Signalleitung für Hoch-/Niedertarif muss von Warmwasserbereitung verwendet werden. Die Einstel- Ihrem Fachbetrieb angeschlossen und freigegeben lung der Zeitphasen erfolgt wie im Zeitprogramm sein.
  • Seite 20: Funktion Mindestausschaltzeit

    Warmwasserbereitung Funktion Mindestausschaltzeit Falls der Warmwassertemperatur-Sollwert erreicht ist, Das blinkende Symbol zeigt an, dass die Wärme- schaltet sich die Wärmepumpe aus. pumpe nach Ablauf der Wartezeit starten wird. Um ein ständiges Ein- und Ausschalten zu vermeiden, bleibt die Wärmepumpe für den Zeitraum der Mindest- ausschaltzeit (ca.
  • Seite 21: Uhrzeit Und Tag Einstellen

    Weitere Einstellungen Uhrzeit und Tag einstellen Die Einstellung von Uhrzeit und Tag ist für das 09. Drücken Sie OK zur Bestätigung. Betriebsprogramm PROG unbedingt erforderlich. 10. Wählen Sie mit +/− den Tag. 01. Drücken Sie so oft bis „SET“ erscheint. 11.
  • Seite 22: Einstellungen Bei Aktiviertem Hoch-/Niedertarif Signal

    Weitere Einstellungen Energiepreise bei Typ T2H einstellen (Fortsetzung) kWhL : Strompreis für den Niedertarif in Euro-Cent Beispiel pro kWh kWhB : Energietarif für den externen Wärmeerzeuger (z. B. Ölpreis, Gaspreis) in Euro-Cent pro Abb. 18 Anzeige 0,2910 €/kWh Einstellungen bei aktiviertem Hoch-/Niedertarif Signal 01.
  • Seite 23: Weitere Einstellungen

    Weitere Einstellungen Summer deaktivieren/aktivieren (Fortsetzung) 8. Drücken Sie um das Menü zu verlassen. Kindersicherung Bei aktivierter Kindersicherung sind am Bedienteil Anzeigen: keine Eingaben möglich. „LOCK“ Kindersicherung aktiviert Drücken Sie gleichzeitig die Tasten + und −. „L--OK“ Kindersicherung deaktiviert Werkseitige Einstellungen wiederherstellen (Reset) Hinweis 2.
  • Seite 24: Informationen Abfragen

    Abfragemöglichkeiten Informationen abfragen Folgende Informationen können abgefragt werden: Anzeige Bedeutung ■ Jahresverbrauch (geschätzter Stromverbrauch) „HP:78“ % Zeitlicher Anteil der Wärmepumpe Anteil des Elektro-Heizeinsatzes und der Wärme- ■ an der Warmwasserbereitung in den pumpe an der Warmwasserbereitung in den letzten letzten 30 Tagen: 78 % 30 Tagen „PV:30“...
  • Seite 25: Was Ist Zu Tun

    Was ist zu tun? Warmwasser-Wärmepumpe geht nicht in Betrieb Ursache Behebung Der Netzanschluss-Stecker ist nicht eingesteckt. Stecken Sie den Netzanschluss-Stecker in die Steck- ■ ■ Ein bauseits installierter Hauptschalter ist nicht einge- dose. ■ schaltet. Schalten Sie den Hauptschalter ein. ■...
  • Seite 26: Instandhaltung

    Instandhaltung Reinigung Die Geräte können Sie mit einem handelsüblichen Haushaltsreiniger (kein Scheuermittel) reinigen. In die Warmwasser-Wärmepumpe darf kein Spritzwas- ser geraten. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage sind Die regelmäßige Wartung gewährleistet einen stö- durch die Energieeinsparverordnung und die Normen rungsfreien, energiesparenden, umweltschonenden DIN 4755, DVGW-TRGI 2008 und DIN 1988-8 vorge- und sicheren Heizbetrieb.
  • Seite 27: Beschädigte Anschlussleitungen

    Instandhaltung Inspektion und Wartung (Fortsetzung) Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitungen ersetzt werden. Bei Austausch ausschließlich Viessmann Lei- tungen verwenden. Benachrichtigen Sie dazu Ihren Fachbetrieb.
  • Seite 28: Entsorgung Der Verpackung

    Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. AT: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt.
  • Seite 29: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abfrage Photovoltaikanlage, Energiesparen......7 – Informationen............24 – Meldung..............24 Abschaltbetrieb............17 Reinigung..............26 Anzeigeelemente............9 Reset................23 Auslieferungszustand...........7 Ausschalten – Wärmepumpe............10 Störung Außerbetriebnahme........... 10 – abfragen..............24 – Warmwasser-Wärmepumpe........25 Stromausfall..............7 Bedienelemente............9 Strom aus Photovoltaikanlage........19 Display................. 9 Tag................
  • Seite 32: Ihr Ansprechpartner

    Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels...
