Viessmann VITOCAL 262-A T2E-R290 Montage- Und Serviceanleitung Für Die Fachkraft
Warmwasser-warmepumpe mit trockenem elektro-heizeinsatz
Vorschau ausblenden
Andere Handbücher für VITOCAL 262-A T2E-R290:
- Montage- und serviceanleitung für die fachkraft (98 Seiten) ,
- Bedienungsanleitung (33 Seiten) ,
- Bedienungsanleitung für den anlagenbetreiber (28 Seiten)
Verwandte Anleitungen für Viessmann VITOCAL 262-A T2E-R290
Inhaltszusammenfassung für Viessmann VITOCAL 262-A T2E-R290

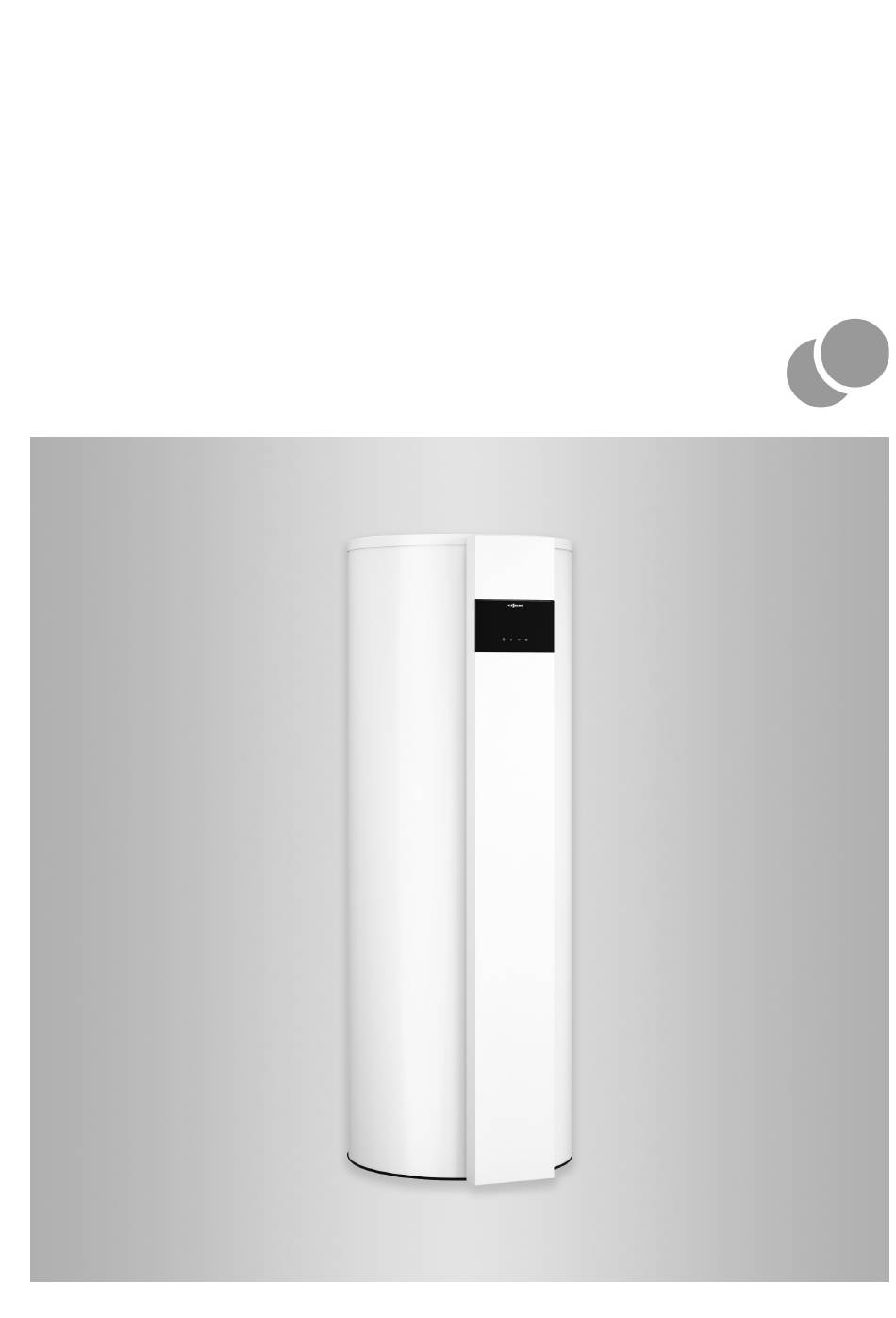

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 262-A Typ T2E-R290 Warmwasser-Wärmepumpe mit trockenem Elektro-Heizeinsatz Typ T2H-R290 Warmwasser-Wärmepumpe mit Anschluss für externen Wärmeerzeuger VITOCAL 262-A Bitte aufbewahren! 6192500 DE 7/2024...
- Seite 2 Bester Service, beste Preise Ihr Online-Fachhändler für: • Kostenlose und individuelle Beratung • TOP Bewertungen • Hochwertige Produkte • Exzelenter Kundenservice • Kostenloser und schneller Versand • Über 20 Jahre Erfahrung E-Mail: info@unidomo.de Tel.: 04621 - 30 60 89 0 www.unidomo.de uniDomo GmbH &...
-
Seite 3: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Die Wärmepumpe enthält entflammba- Dieses Zeichen warnt vor Perso- res Kältemittel der Sicherheitsgruppe A3 nenschäden. gemäß ISO 817 und ANSI/ASHRAE Standard 34. -
Seite 4: Zu Beachtende Vorschriften
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließ- Elektroarbeiten dürfen nur von Elektro- ■ lich an autorisierte Fachkräfte. fachkräften durchgeführt werden. Arbeiten am Kältemittelkreislauf mit Vor der erstmaligen Inbetriebnahme ■ ■ brennbaren Kältemitteln der Sicher- müssen alle sicherheitsrelevanten heitsgruppe A3 dürfen nur von Fach- Punkte durch die jeweiligen zertifizier- kräften durchgeführt werden, die dazu ten Fachkräfte geprüft werden. -
Seite 5: Sicherheitshinweise Für Arbeiten An Der Anlage
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) DGUV Regel 100-500, Kapitel 2.35: ■ Betreiben von Kälteanlagen, Wärme- pumpen und Kühleinrichtungen FprCEN/TS 17607: ■ Zusätzliche Aspekte zu Betrieb, War- tung, Instandhaltung, Reparatur und Still-Legung von Kälte-, Klima- und Wärmepumpenanlagen, die entflamm- bare Kältemittel enthalten. Sicherheitshinweise für Arbeiten an der Anlage Die Wärmepumpe enthält das brenn- Zündquellen fernhalten, z. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Statische Aufladung abführen: Vor den Gefahr ■ Arbeiten geerdete Objekte berühren, Heiße Oberflächen und Medien z. B. Heizungs- oder Wasserrohre. können Verbrennungen oder Ver- Sicherheitseinrichtungen nicht entfer- brühungen zur Folge haben. Kalte ■ nen, blockieren oder überbrücken. Oberflächen können Erfrierungen Keine Veränderungen vornehmen: hervorrufen. - Seite 7 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die unmittelbare Umgebung der Wär- Gefahr ■ mepumpe auf brennbare Materialien Direkter Kontakt mit flüssigem und und Zündquellen untersuchen: gasförmigem Kältemittel kann zu Alle brennbaren, beweglichen Materia- schweren gesundheitlichen Schä- lien und jegliche Zündquellen aus dem den führen, z. B. Erfrierungen und/ Schutzbereich entfernen.
-
Seite 8: Verhalten Bei Wasseraustritt Aus Dem Gerät
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Austritt von Kältemittel Verhalten bei Wasseraustritt aus dem Gerät Gefahr Austretendes Kältemittel kann zu Gefahr Feuer und Explosionen führen, die Bei Wasseraustritt aus dem Gerät schwerste Verletzungen bis hin zum besteht die Gefahr eines Strom- Tod zur Folge haben. -
Seite 9: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............12 Produktinformation ................. 12 Lufteintrittstemperaturgrenzen ............13 ■ Anlagenbeispiele ................... 13 Wartungsteile und Ersatzteile ..............13 Viessmann Partnershop ..............13 ■ Viessmann Ersatzteil-App ..............13 ■ 2. Montagevorbereitung Übersicht der Anschlüsse ..............14 Anforderungen an Transport und Aufstellung ........15 Auspacken und Einbringung ............... - Seite 10 ■ Kältekreis füllen ..................69 Folgende Arbeitsschritte ausführen: ........... 69 ■ Wärmepumpenregelung austauschen ........... 71 Temperatursensoren prüfen ..............72 Viessmann NTC 10 k ............... 72 Ω ■ Sicherungen prüfen ................72 Heizelement des Elektro-Heizeinsatzes austauschen ......73 Sicherheitstemperaturbegrenzer Elektro-Heizeinsatz ......74...
- Seite 11 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Sicherheitstemperaturbegrenzer prüfen ..........74 ■ Sicherheitstemperaturbegrenzer zurücksetzen ........74 ■ Speicher-Wassererwärmer trinkwasserseitig entleeren ......74 9. Funktionsbeschreibung Photovoltaik-Funktion ................75 Smart-Grid ..................... 75 Hoch-/Niedertarif-Signal ................ 75 Warmwasserbereitung ................76 ECO-Modus ..................76 ■ ECO-Hybridmodus (ECH) ..............76 ■...
-
Seite 12: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Fachbetrieb ent- sorgt. -
Seite 13: Bestimmungsgemäße Verwendung
Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlos- Darüber hinausgehende Verwendung ist vom Herstel- senen Heizsystemen gemäß EN 12828 unter Berück- ler fallweise freizugeben. sichtigung der zugehörigen Montage-, Service- und Bedienungsanleitungen installiert und betrieben wer- Fehlgebrauch des Geräts oder unsachgemäße Bedie- den. -
Seite 14: Lufteintrittstemperaturgrenzen
(bei Typ T2E-R290) oder ein angeschlossener externer Wärmeerzeuger eingesetzt werden (bei Typ T2H-R290). Anlagenbeispiele Verfügbare Anlagenbeispiele: www.viessmann-schemes.com Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Login: https://shop.viessmann.com/ Viessmann Ersatzteil-App www.viessmann.com/etapp... -
Seite 15: Montagevorbereitung
Montagevorbereitung Übersicht der Anschlüsse Ø 665 Ø 668 N O P Abb. 1 Luftaustritt Wärmepumpenregelung Mit Schutzgitter: Für Umluftbetrieb Speichertemperatursensor für die Ansteuerung ■ Mit Abluft-/Außenluftadapter DN 160 oder ■ des Heizelements DN 180 (Zubehör): Für Umluftbetrieb mit Luft- Besichtigungsöffnung austritt nach außen, Außenluftbetrieb und Abluft- Speichertemperatursensor für die Ansteuerung der betrieb... -
Seite 16: Anforderungen An Transport Und Aufstellung
Montagevorbereitung Übersicht der Anschlüsse (Fortsetzung) Prozessinjektionsstopfen: Nicht öffnen. Nichts ein- Elektro-Heizeinsatz-EHT (Zubehör Typ T2H-R290, führen. Lieferumfang Typ T2E-R290) Kaltwasser/Entleerung R 1 Speichertemperatursensor für externen Wärmeer- Sicherheitstemperaturbegrenzer (Nur mit EHE) zeuger (Nur für Typ T2H-R290) Magnesium-Schutzanode Anforderungen an Transport und Aufstellung Gefahr Die Warmwasser-Wärmepumpe kann stehend oder lie- Die Wärmepumpe ist mit dem Kältemittel R290... -
Seite 17: Auspacken Und Einbringung
Montagevorbereitung Anforderungen an Transport und Aufstellung (Fortsetzung) Auspacken und Einbringung Abb. 2... -
Seite 18: Anforderungen An Den Aufstellraum
Montagevorbereitung Anforderungen an Transport und Aufstellung (Fortsetzung) Anforderungen an den Aufstellraum Der Aufstellraum muss trocken und frostsicher sein. ■ Die Raumtemperatur darf 40 °C nicht überschreiten. ■ ■ Die ansaugte Luft muss staubfrei, fettfrei und frei von Verunreinigungen durch Halogenkohlenwasserstoffe sein (z. -
Seite 19: Betriebssicherheit Und Systemvoraussetzungen Wlan
Montagevorbereitung Anforderungen an Transport und Aufstellung (Fortsetzung) 3 °C 42 °C 42 °C -10 °C 600 kg 600 kg Abb. 7 Abb. 6 Warmwasser-Wärmepumpe Warmwasser-Wärmepumpe Abwasserleitung für Kondenswasserablauf Abwasserleitung für Kondenswasserablauf Raumhöhe: Raumhöhe: Mit Außenluftadapter DN 160: 2125 mm Mit Außenluftadapter DN 160: 2125 mm Mit Außenluftadapter DN 180: 2145 mm Mit Außenluftadapter DN 180: 2145 mm Raumlufttemperatur... - Seite 20 Montagevorbereitung Anforderungen an Transport und Aufstellung (Fortsetzung) Reichweite Funksignal WLAN-Verbindung Flacher (ungünstiger) Durchdringungswinkel Die Reichweite von Funksignalen kann durch Wände, Decken und Einrichtungsgegenstände reduziert wer- den. Folgendes reduziert die Stärke des Funksignals und kann dadurch den Empfang stören: Funksignale werden auf dem Weg vom Sender zum ■...
-
Seite 21: Montageablauf
Montageablauf Warmwasser-Wärmepumpe aufstellen Achtung Warmwasser-Wärmepumpe waagrecht ausrichten. Unsachgemäße Handhabung kann zu irreparab- len Schäden an der Warmwasser-Wärmepumpe Hinweis führen. Zum Ausrichten des Geräts nur einen oder zwei der ■ Nicht in den Blechmantel der Warmwasser- Stellfüße verstellen. Mindestens einen der Stellfüße Wärmepumpe bohren. -
Seite 22: Außenluftadapter Montieren
Montageablauf Umrüsten auf Betriebsmodus (Fortsetzung) Außenluftadapter montieren Gefahr Gefahr Heiße Oberflächen können Verbrennungen zur Scharfkantige Lamellen am Verdampfer und am Folge haben. Lufteinlass- und Luftauslassgitter können Verlet- ■ Gerät vor Wartungs- und Servicearbeiten aus- zungen verursachen. schalten und abkühlen lassen. Schutzkleidung tragen. - Seite 23 Montageablauf Umrüsten auf Betriebsmodus (Fortsetzung) Abb. 11 Luftaustritt Lufteintritt...
-
Seite 24: Leitungssystem Lufteintritt/Luftaustritt Montieren
Montageablauf Umrüsten auf Betriebsmodus (Fortsetzung) Leitungssystem Lufteintritt/Luftaustritt montieren Gefahr Nicht zulässige Anschlüsse und Aufstellvarianten: Die an die Warmwasser-Wärmepumpe ange- Anschluss von Küchen-Dunstabzugshauben an das ■ schlossenen Luftkanäle müssen frei von potenz- Leitungssystem iellen Zündquellen sein. ■ Aufstellung einer Warmwasser-Wärmepumpe mit Zündquellen aus der Gefahrenzone entfernen. - Seite 25 Montageablauf Umrüsten auf Betriebsmodus (Fortsetzung) Kunststoffrohre mit Wärmedämmung aus EPP 1. Einzelne Leitungselemente mit Verbindungsstü- oder wärmegedämmte Flexrohre (DN 160 oder cken oder Muffen zusammenstecken: Siehe Sys- DN 180) für Leitungssystem Lufteintritt/Luftaustritt temdarstellungen Abb. 13 und 14. Schwingungsdämpfung Wanddurchführung Lufteintrittsleitung Achtung Schwingungsgedämpfte Aufhängung der Luftein- Bohrspäne können zu Defekten der Warm-...
- Seite 26 Montageablauf Umrüsten auf Betriebsmodus (Fortsetzung) Systemdarstellung Abluftbetrieb Abb. 14 Abluft Fortluft Leitungssystem Wickelfalz- oder Flexrohr Länge 3,0 m Verbindungsstück Zum Verbinden von 2 Wickelfalz- oder Flexrohren Bogen 90° 45° Außenluft-Ansauggitter als Fortluftdurchführung Schalldämpfer Aus Flexrohr, Länge 1,1 m Abzweigstück T-Stück 180/180/180 160/160/160 125/125/125...
-
Seite 27: Lufteintritts- Und Luftaustrittsleitung Durch Die Wand
Montageablauf Umrüsten auf Betriebsmodus (Fortsetzung) Lufteintritts- und Luftaustrittsleitung durch die Wand Abb. 15 Luftaustritt Lufteintritt Lufteintritts- und Luftaustrittsleitung durch das Dach 1000 Maßnahmen zur Minimierung von Druckverlusten: ■ Wenige Bögen verwenden. ■ Elemente vermeiden, die den Druckverlust erhöhen. Lufteintrittsleitung oberhalb der Luftaustrittsleitung ■... -
Seite 28: Trinkwasserseitig Anschließen
Montageablauf Hydraulisch anschließen (Fortsetzung) Trinkwasserseitig anschließen Die Warmwasser-Wärmepumpe ist dazu bestimmt Darüber hinaus muss auf Folgendes geachtet werden: dauerhaft an das Wassernetz angeschlossen zu wer- Alle Rohrleitungen mit lösbaren Verbindungen ■ den. anschließen. Für den trinkwasserseitigen Anschluss DIN 1988, ■ Zirkulationsleitung mit Zirkulationspumpe und Rück- DIN 4753 und EN 806 beachten. -
Seite 29: Kondenswasserablauf Anschließen
Montageablauf Hydraulisch anschließen (Fortsetzung) Die Ausblaseleitung des Sicherheitsventils darf nicht Technische Anforderungen: ■ verschlossen werden. Austretendes Wasser muss ■ Zulässige Temperatur: 3 bis 65 °C gefahrlos und sichtbar in eine Entwässerungseinrich- ■ Zulässiger Betriebsdruck: 1 bis 10 bar (0,1 bis tung abgeleitet werden. -
Seite 30: Elektrisch Anschließen
Montageablauf Hydraulisch anschließen (Fortsetzung) Vor- und Rücklauf externer Wärmeerzeuger Vorlauf und Rücklauf des externen Wärmeerzeugers anschließen an den Wärmetauscher im oberen Bereich des Spei- cher-Wassererwärmers anschließen: Siehe Montage- Nur für Typ T2H-R290: und Serviceanleitung des externen Wärmeerzeugers. Elektrisch anschließen Gefahr Gefahr Beschädigte Leitungsisolierungen können zu Unsachgemäß... -
Seite 31: Photovoltaik Oder Smart-Grid-Signal Anschließen
Montageablauf Elektrisch anschließen (Fortsetzung) Achtung Das Niedertarifsignal wurde angeschlossen. Vor dem Zugang zu den Anschlussklemmen müssen alle Versorgungsstromkreise ausge- schaltet sein. 30 mA 2 x 0,75 mm² Abb. 21 Hauptschalter Tarifumschaltung am Stromzähler Fehlerstrom-Schutzschalter 230 V~ Niedertarif Sicherungsautomat 2 A 0 V~ Hochtarif Photovoltaik oder Smart-Grid-Signal anschließen... -
Seite 32: Externen Wärmeerzeuger Anschließen (Typ T2H-R290)
16 A absichern. hörs beschädigt sind, müssen diese Anschlussleitun- gen durch besondere Anschlussleitungen ersetzt wer- Gefahr den. Bei Austausch ausschließlich Viessmann Leitun- Fehlende Erdung von Komponenten der Anlage gen verwenden. kann bei einem elektrischen Defekt zu gefährli- chen Verletzungen durch elektrischen Strom Trennvorrichtungen für nicht geerdete Leiter... -
Seite 33: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Warmwasser-Wärmepumpe außer Betrieb nehmen............33 • 2. Warmwasser-Wärmepumpe öffnen.................. 33 • • 3. Speicher-Wassererwärmer trinkwasserseitig füllen............34 •... -
Seite 34: Warmwasser-Wärmepumpe Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe außer Betrieb nehmen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Vor Beginn der Arbeiten das Gerät spannungs- frei schalten. Netzspannung an separater Sicherung oder ■ Hauptschalter (falls vorhanden) ausschalten. ■... -
Seite 35: Speicher-Wassererwärmer Trinkwasserseitig Füllen
Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe öffnen (Fortsetzung) Abb. 23 Speicher-Wassererwärmer trinkwasserseitig füllen 1. Den Speicher-Wassererwärmer vollständig füllen. 2. Verschraubungen auf Dichtheit prüfen. Falls erfor- Höchstplatzierte Warmwasser-Entnahmestelle öff- derlich, Verschraubungen nachziehen. nen. Diese Warmwasser-Entnahmestelle unter Aufsicht so lange geöffnet lassen, bis nur noch Wasser ausströmt. -
Seite 36: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Erstinbetriebnahme der Anlage Achtung 2. Weitere Schritte siehe Inbetriebnahme-Assistent in Gerät nur mit vollständig gefülltem Siphon in folgender Übersicht. Betrieb nehmen. Prüfen, ob Siphon mit Wasser gefüllt ist. Inbetriebnahme über Software-Tool Achtung Hinweis Einschalten der Warmwasser-Wärmepumpe bei Apps für Inbetriebnahme und Service sind für iOS- und nicht vollständig befülltem Speicher-Wasser- Android-Geräte verfügbar. - Seite 37 Erstinbetriebnahme, Inspektion, Wartung Erstinbetriebnahme der Anlage (Fortsetzung) Inbetriebnahme-Assistent Ablauf Erläuterungen Inbetriebnahme „C.1“ 1 Umluftbetrieb Auswahl Luftquelle 2 Umluftbetrieb mit Luftaustritt nach außen 3 Außenluftbetrieb 4 Abluftbetrieb: Mit „OK“ bestätigen, um die Lüftungsgeschwindig- keiten einzustellen (Im Service-Menü einstellbar unter b.2, b.17 bis b.20).
-
Seite 38: Sicherheitsventil Auf Funktion Prüfen
Erstinbetriebnahme, Inspektion, Wartung Erstinbetriebnahme der Anlage (Fortsetzung) Ablauf Erläuterungen „C.9“ Die Wärmepumpenregelung der Vitocal 262-A verfügt über einen se- Hoch/Niedertarifstrom-Signal ein- paraten Anschluss für Niedertarifstrom. Falls der Kontakt aktiv ist stellen (230 V ), wird die Wärmepumpe und der ggf. integrierte Elektro- Heizeinsatz zur Trinkwassererwärmung eingeschaltet. -
Seite 39: Kältekreis Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Kältekreis auf Dichtheit prüfen Gefahr Achtung Das Kältemittel ist ein luftverdrängendes, ungifti- Bei Arbeiten am Kältekreis kann Kältemittel aus- ges Gas. Unkontrolliertes Austreten von Kälte- treten. mittel in geschlossenen Räumen kann zu Atem- Arbeiten am Kältekreis dürfen nur von zertifi- not und Erstickung führen. -
Seite 40: Magnesium-Schutzanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) 03. Warmwasser-Wärmepumpe öffnen (siehe 07. Reinigungsmittel vollständig ablassen. Seite 33). 08. Speicher-Wassererwärmer nach der Reinigung 04. Flansch abschrauben. gründlich spülen. Typ T2E-R290: Flansch Elektro-Heizeinsatz Typ T2H-R290: Flansch 09. Neuen Dichtring am Flansch anlegen. 05. -
Seite 41: Anodenschutzstrom Mit Anoden-Prüfgerät Prüfen
Erstinbetriebnahme, Inspektion, Wartung Magnesium-Schutzanode prüfen und austauschen (Fortsetzung) Anodenschutzstrom mit Anoden-Prüfgerät prüfen Abb. 25 Steckzunge 1. Warmwasser-Wärmepumpe öffnen: Siehe 4. Falls Sichtprüfung erforderlich, Speicher-Wasser- Seite 33. erwärmer bis auf Einbauhöhe der Magnesium- Schutzanode am Entleerungshahn im Kaltwasser- 2. Die an der Anode angeschlossene Leitung von der zulauf entleeren: Siehe Seite 74. -
Seite 42: Freien Lauf Des Ventilators Prüfen
Erstinbetriebnahme, Inspektion, Wartung Freien Lauf des Ventilators prüfen Gefahr Unbeabsichtigtes Anlaufen des Ventilators kann zu schweren Verletzungen führen. Gerät spannungsfrei schalten, auf Spannungs- freiheit prüfen und gegen Wiedereinschalten sichern. Ventilator reinigen Ventilator z. B. mit einer Bürste oder einem Flaschen- Achtung reiniger reinigen: Siehe Seite 59. -
Seite 43: Warmwasser-Wärmepumpe Einschalten
Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe einschalten Achtung Separate Sicherung oder Hauptschalter (falls vorhan- Einschalten der Warmwasser-Wärmepumpe bei den) einschalten. nicht vollständig befülltem Speicher-Wasser- erwärmer kann zu Geräteschäden führen. Speicher-Wassererwärmer vor dem Einschalten der Warmwasser-Wärmepumpe (Inbetrieb- nahme) vollständig befüllen. Warmwasser-Wärmepumpe in Betrieb nehmen Parameter einstellen Siehe Seite 46. -
Seite 44: Diagnose Und Serviceab
Diagnose und Serviceabfragen Service-Menü aufrufen Auf folgende Schaltflächen tippen: Hinweis Durch Tippen auf zurück zum Service-Menü. und OK gleichzeitig ca. 4 s lang. 2. Gewünschtes Menü wählen, z. B. „b.1“ mit Soft- ware-Tool verbinden. Hinweis Je nach Ausstattung der Anlage sind nicht alle Menüs verfügbar. -
Seite 45: Diagnose
Diagnose und Serviceabfragen Diagnose Betriebsdaten abfragen Siehe „Diagnose“ in der Übersicht Service-Menü. Hinweis Falls ein abgefragter Sensor defekt ist, erscheint „- - -“ im Display. Betriebsdaten aufrufen Auf folgende Schaltflächen tippen: 3. OK und OK gleichzeitig ca. 4 s lang und loslassen. 4. -
Seite 46: Funktionskontrolle
Diagnose und Serviceabfragen Aktorentest und Funktionskontrolle aufrufen (Fortsetzung) Funktionskontrolle Gefahr 2. Displaymeldung mit „OK“ bestätigen. Bei Funktionskontrolle F.1 und F.3 können sehr hohe Trinkwassertemperaturen erreicht werden. F.3 Heizen mit elektrischem Heizstab Hohe Trinkwassertemperaturen können Verbrü- hungen zur Folge haben. Auf folgende Schaltflächen tippen: An den Zapfstellen unbedingt mit kaltem Wasser mischen. -
Seite 47: Systemkonfiguration
Systemkonfiguration (Parameter) Parameter aufrufen Hinweis 4. Mit einzustellenden Parameter wählen. Anzeige und Einstellung der Parameter ist teilweise Siehe folgende Tabellen. abhängig von angeschlossenen Zubehören und den damit ausgeführten Funktionen. 5. OK Auf folgende Schaltflächen tippen: für gewünschten Wert. und OK gleichzeitig ca. 4 s lang und loslassen. 7. -
Seite 48: Konfiguration Der Elektro-Heizeinsatz Leistung (Kw)
Systemkonfiguration (Parameter) Parameterübersicht (Fortsetzung) 6 Konfiguration der Elektro-Heizeinsatz Leistung (kW) Wert Bedeutung 1.50 Werkseitige Einstellung 0.1 bis Elektro-Heizeinsatz Leistungseinstellung 1.50 7 Externen Wärmeerzeuger aktivieren (Typ T2H-R290) Wert Bedeutung Werkseitige Einstellung Externer Wärmeerzeuger angeschlossen Externer Wärmeerzeuger nicht angeschlos- 8 Trinkwasserhygiene einstellen Diese Funktion verbessert die mikrobiologische Quali- Wert Bedeutung... -
Seite 49: Einstellung Vorbelüftung
Systemkonfiguration (Parameter) Parameterübersicht (Fortsetzung) 16 Einstellung Vorbelüftung Einstellung der Vorbelüftungsdauer des Ventilators im Wert Bedeutung Außenluftbetrieb. Bevor die Wärmepumpe eingeschal- 5 min Werkseitige Einstellung tet wird, dreht der Ventilator für die eingestellte Zeit, 3 bis Vorbelüftungsdauer des Ventilators im Au- um die Außenlufttemperatur zu messen. -
Seite 50: Geräuschreduzierte Betriebsstufe Reduziert
Systemkonfiguration (Parameter) Parameterübersicht (Fortsetzung) 22 Geräuschreduzierte Betriebsstufe reduziert Ventilatorgeschwindigkeit für die Warmwasserberei- Wert Bedeutung tung im Abluftbetrieb, falls der geräuschreduzierte 30 % Werkseitige Einstellung Betrieb aktiv ist. Nur im Abluftbetrieb einstellbar. Ventilatorgeschwindigkeit für die Warmwas- 10 % serbereitung im geräuschreduzierten Betrieb (Einstellung bis „Betriebsstufe normal“) 23 Anstieg der Warmwassertemperatur im Photovoltaik-/Smart-Grid-Modus Falls der Photovoltaik-/Smart-Grid-Modus aktiv ist,... -
Seite 51: Störungsbehebung
Störungsbehebung Störungsanzeige an der Bedieneinheit Bei einer Störung erscheint im Display „ “. Falls eine Die Störungen sind nach Aktualität geordnet. Störung im Hauptmenü angezeigt wird, muss diese mit „OK“ quittiert werden, bevor wieder im Menü navigiert Auf folgende Schaltflächen tippen: werden kann. -
Seite 52: F.102
Störungsbehebung Störungsmeldungen (Fortsetzung) F.78 Verhalten der Anlage Maßnahme Normalbetrieb der Anlage 1. Anschlüsse und Steckverbindung X17 am Elektro- Keine Kommunikation zwischen Bedieneinheit HMI nikmodul HPMU und Steckverbindung am Bedien- und Elektronikmodul HPMU. teil HMI auf korrekten Sitz, Kontaktkorrosion und mechanische Beschädigung prüfen. Störungsursache 2. -
Seite 53: F.425
Maßnahme Anlage auf Störung 1. Parameter für das Elektronikmodul HPMU über ViGuide prüfen. Ggf. Parameter aktualisieren. Störungsursache 2. Technischen Dienst von Viessmann informieren. Falsche Konfiguration des Elektronikmoduls HPMU. F.864 Verhalten der Anlage 3. Verdampfer auf Verschmutzung prüfen. Ggf. reini- gen. Falls der Verdampfer vereist ist, eine Funkti- Anlage auf Störung... -
Seite 54: F.1170
Störungsbehebung Störungsmeldungen (Fortsetzung) F.1170 Verhalten der Anlage Maßnahme Die Trinkwasser Zieltemperatur wurde binnen der 1. Anlage spannungsfrei schalten. 2 min warten. maximalen Speicherladezeit (P.11) nicht erreicht. Ver- Danach die Anlage wieder einschalten. dichter angehalten. 2. Trinkwasserentnahme stoppen. 3. Speichertemperatursensoren prüfen: Anschlüsse Störungsursache und Steckverbindung X22.1/X22.2 (Speichertempe- ratursensor oben), X21.1/X21.2 (Speichertempera-... -
Seite 55: F.1205
Störungsbehebung Störungsmeldungen (Fortsetzung) F.1205 Verhalten der Anlage Maßnahme Normalbetrieb 1. Anschlüsse und Steckverbindung X22.3/X22.4 am Elektronikmodul HPMU auf korrekten Sitz, Kontakt- Störungsursache korrosion und mechanische Beschädigung prüfen. 2. Widerstand R für NTC 10 k am abgezogenen Ste- Ω Unterbrechung Trinkwasserspeicher unten cker prüfen. -
Seite 56: F.1210
Störungsbehebung Störungsmeldungen (Fortsetzung) F.1210 Verhalten der Anlage Maßnahme Der Elektro-Heizeinsatz kann nicht zum Erwärmen von 1. Sensor einschließlich Leitung und Stecker Warmwasser verwendet werden. an X22.1/X22.2 des Elektronikmoduls HPMU auf Die Warmwassertemperatur wird nicht angezeigt. mechanische Beschädigung prüfen. 2. Widerstand R für NTC 10 k am abgezogenen Ste- Ω... -
Seite 57: F.1224
Hochdruckstörung: 2. Eventuell liegt ein Defekt des thermostatischen Verflüssiger verschmutzt Expansionsventils vor. Keine Arbeiten am Kältekreis ■ ■ Fehlerhafte Funktion des Hochdruckschalters durchführen. Technischen Dienst von Viessmann ■ Zu hohe Vorlauftemperatur-Sollwerte für Trinkwas- kontaktieren. sererwärmung ■ Funktionsstörung des thermostatischen Expansions- ventils F.1231... -
Seite 58: A.59 Störung Ventilator
Störungsbehebung Warnungsmeldungen (Fortsetzung) Maßnahme 1. Zeitraum für erhöhte Trinkwasserhygiene auf einen Zeitraum mit geringem Warmwasserbedarf einstel- len. 2. Auslegung Speicher-Wassererwärmer prüfen. A.59 Störung Ventilator A.59 Maßnahme Verhalten der Anlage 1. Störungsmeldung zurücksetzen: Trinkwasserpumpe für min. 25 s spannungsfrei schalten. Störung des Ventilators. Warmwasser-Wärmepumpe 2. -
Seite 59: A.100 Werkseitige Einstellungen Zurücksetzen
Störungsbehebung Warnungsmeldungen (Fortsetzung) A.100 Werkseitige Einstellungen zurücksetzen A.100 Maßnahme Verhalten der Anlage 1. Benutzereinstellungen prüfen. 2. Wärmepumpe neu starten. Anlage im Normalbetrieb. EEPROM (interner Perma- nantspeicher) wurde auf werkseitige Einstellungen zurückgesetzt. Störungsursache Benutzereinstellungen und Energiebilanzen wurden zurückgesetzt auf werkseitige Einstellungen. Mögli- cherweise liegt eine fehlerhafte Parameterdatei vor. -
Seite 60: Instandhaltung
Instandhaltung Übersicht interne Komponenten Abb. 26 2-Wege-Ventil Temperatursensor Lufteintritt Kondensator Verdichter Verdampfer Filtertrockner Kondenswasserwanne (PP-Sockel mit angebauter Thermostatisches Expansionsventil Schlauchtülle) Verdampfertemperatursensor Verdichter Ventilator Überdruckschalter Hinweis Position der Speichertemperatursensoren siehe „Über- sicht der Anschlüsse“ Seite 14. Checkliste für Arbeiten zur Instandhaltung Hinweis Bei Arbeiten am Kältekreis müssen Fachkräfte einen ■... - Seite 61 Instandhaltung Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Allgemeine Arbeitsumgebung Folgende Personen über die Art der durchzuführen- ■ den Arbeiten informieren: – Das gesamte Wartungspersonal – Alle Personen, die sich in der näheren Umgebung der Anlage aufhalten. ê Die unmittelbare Umgebung der Außeneinheit auf ■...
- Seite 62 Anwendung eignen und den Hersteller- spezifikationen entsprechen. Defekte Bauteile nur durch Viessmann Originalteile ersetzen. Den Austausch von Bauteilen nach Vorgaben von ■ Viessmann durchführen. Ggf. den Technischen Dienst von Viessmann hinzuziehen. Folgende Prüfungen durchführen: Die Kältemittelfüllmenge darf nicht größer sein, als in ■...
- Seite 63 Nur für brennbare Atmosphären geeignete Bauteile ■ ê dürfen in der Umgebung brennbarer Atmosphären unter Spannung gesetzt werden. Nur Viessmann Originalteile oder von Viessmann ■ freigegebene Bauteile verwenden. Andere Bauteile können im Fall eines Lecks zur Entzündung von Käl- temittel führen.
- Seite 64 Instandhaltung Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Lecksuche Folgende Lecksuchverfahren sind geeignet für Geräte mit brennbarem Kältemittel: Lecksuche mit elektronischen Kältemitteldetektoren: Elektronische Kältemitteldetektoren haben ggf. nicht ■ die erforderliche Empfindlichkeit oder müssen auf den jeweiligen Bereich kalibriert werden. Kalibrie- rung in einer kältemittelfreien Umgebung durchfüh- ren.
- Seite 65 Instandhaltung Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Kältemittelabsaugung und -evakuierung Falls zum Reparieren oder aus anderen Gründen Ein- griffe in den Kältemittelkreislauf vorgenommen wer- den, ist nach Standardprozeduren zu verfahren. Gene- rell ist im Hinblick auf die Brennbarkeit des Kältemittels besondere Vorsicht geboten.
- Seite 66 Instandhaltung Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Außerbetriebnahme Für die Außerbetriebnahme ist es besonders wichtig, dass der Techniker sich mit allen Details der Entsor- gungsgeräte gut auskennt. Es wird empfohlen, dass alle Kältemittel zurückgewonnen werden. Vor der Ent- sorgung sind Öl- und Kältemittelproben zu nehmen, falls das Kältemittel aufbereitet werden soll.
- Seite 67 Instandhaltung Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Kennzeichnung (Beschriftung der Wärmepumpe) Falls die Wärmepumpe außer Betrieb gesetzt wurde, Kennzeichnung mit folgendem Inhalt gut sichtbar an- bringen, mit Datum und Unterschrift: Außeneinheit arbeitet mit brennbarem Kältemittel ■ ê R290 (Propan).
-
Seite 68: Arbeiten Am Kältekreis
Instandhaltung Arbeiten am Kältekreis Achtung Wasser und Feuchtigkeit im Kältekreis vermeiden. ■ Bei Arbeiten am Kältekreis kann Kältemittel aus- ■ Leitungen und Komponenten immer sofort verschlie- treten. ßen. Kältemittel R290 baut sich in Verbindung mit Arbeiten am Kältekreis dürfen nur von zertifi- Sauerstoff innerhalb weniger Tage ab. - Seite 69 Instandhaltung Kältemittel absaugen (Fortsetzung) 14. Kältemittelflasche vom Kältekreis trennen. Anschlüsse sicher verschließen. Einstechzange abziehen. 15. Kältemittelflasche gemäß gesetzlicher Vorgaben kennzeichnen. Kältemittelflasche einer geeigne- ten Entsorgungs-/Recyclingstation zuführen. 16. Kältekreis mit inertem Gas spülen. 17. Evakuieren. 18. Erneut mit inertem Gas spülen. Hinweis Nach der Rückgewinnung des Kältemittels kann am Kältekreis gearbeitet werden.
-
Seite 70: Kältekreis Füllen
Instandhaltung Kältekreis füllen Im Vergleich zu nicht brennbaren Kältemitteln müssen Vor dem Beginn der Arbeiten die „Checkliste für Arbei- beim Einfüllen brennbarer Kältemittel folgende Punkte ten zur Instandhaltung“ ab Seite 59 beachten. zusätzlich beachtet werden: Um den Füllvorgang des Kältemittels zu beschleuni- ■... - Seite 71 Instandhaltung Kältekreis füllen (Fortsetzung) 11. Überdruck ablassen. 12. Ladeleitung des Druckprüfgeräts schließen und abziehen. 13. Ladeschlauch an Kältemittelflasche anschließen. Ladeschlauch evakuieren. 14. Kältemittelflasche mit dem Ladeschlauch auf die Waage stellen. Waage tarieren. 15. Absauggerät anschließen. Kältekreis evakuieren. Absolutdruck für Vakuum gemäß EN 378: <...
-
Seite 72: Wärmepumpenregelung Austauschen
Instandhaltung Kältekreis füllen (Fortsetzung) Abb. 33 Abb. 32 22. Dichtheitsprüfung mit einem für R290 (Propan) geeigneten, explosionsgeschützten Kältemittelde- tektor durchführen. 23. Warmwasser-Wärmepumpe schließen: Siehe Seite 34 (umgekehrte Reihenfolge). Wärmepumpenregelung austauschen 1. Anlage und falls vorhanden das Niedertarif-Signal spannungsfrei schalten (z. B. an der separaten Sicherung oder einem Hauptschalter). -
Seite 73: Temperatursensoren Prüfen
3. Den Widerstandswert aus folgendem Diagramm prüfen: Siehe Übersicht auf Seite 77. mit angezeigtem Temperatur-Istwert vergleichen. Bei starker Abweichung Sensor austauschen. 2. Sensor abklemmen und Widerstand messen. Viessmann NTC 10 k Ω Temperatur in °C Abb. 35 Temperatur in °C Abb. -
Seite 74: Heizelement Des Elektro-Heizeinsatzes Austauschen
Instandhaltung Sicherungen prüfen (Fortsetzung) Gefahr Durch den Ausbau der Sicherungen ist der Laststromkreis nicht spannungsfrei. Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektrischen Strom führen. Bei Arbeiten am Gerät unbedingt auch den Laststromkreis spannungsfrei schalten. Heizelement des Elektro-Heizeinsatzes austauschen 1. -
Seite 75: Sicherheitstemperaturbegrenzer Elektro-Heizeinsatz
Instandhaltung Sicherheitstemperaturbegrenzer Elektro-Heizeinsatz Auf dem Speicher-Wassererwärmer mit Elektro-Heiz- einsatz ist ein Sicherheitstemperaturbegrenzer (manu- ell zurücksetzbar) montiert, der den Elektro-Heizein- satz bei einer Temperatur 85 °C (+/-7 °C) ausschaltet. Bei der Vitocal 262-A, Typ T2H mit Elektro-Heizeinsatz muss daher der Temperatur-Sollwert des externen Wärmeerzeugers auf max. -
Seite 76: Funktionsbeschreibung
Funktionsbeschreibung Photovoltaik-Funktion Diese Funktion erlaubt es, den Eigenverbrauch des Falls keine Energie von der Photovoltaikanlage zur produzierten Stroms zu erhöhen, indem der Warmwas- Verfügung steht, wird das Wasser von der Wärme- sertemperatur-Sollwert angehoben wird, falls die Funk- pumpe auf den Warmwassertemperatur-Sollwert tion aktiv ist. -
Seite 77: Warmwasserbereitung
Funktionsbeschreibung Warmwasserbereitung ECO-Modus Bei aktiver Warmwasserbereitung (innerhalb eines Warmwasser-Zeitfensters oder bei aktivem Niedertarif- Signal) erfolgt der Heizbetrieb überwiegend durch die Wärmepumpe. Falls ein Elektro-Heizeinsatz ange- schlossen und in der Inbetriebnahme aktiviert wurde (Siehe C.6 = „ON“ auf Seite 36), wird dieser nur ein- gesetzt, um die minimale Komforttemperatur (Einstel- lungsparameter B2/.10) zu halten, falls die Wärme- pumpe wegen z. -
Seite 78: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschema Elektronikmodul HPMU Abb. 39 230 V/50 Hz Netzanschluss Warmwasser-Wärme- Elektro-Heizeinsatz-EHE (Zubehör) bis pumpe 1,5 kW Erdungsanschluss Verdichter X2.3 Zirkulationspumpe Sicherheitshochdruckschalter... - Seite 79 Anschluss- und Verdrahtungsschema Elektronikmodul HPMU (Fortsetzung) 2-Wege-Ventil Eingang Hoch-/Niedertarif Spannungsversorgung Ventilator 230 V~ Niedertarif Steuerung Ventilatordrehzahl 0 V~ Hochtarif Bedieneinheit HMI Schaltkontakt für Eigenstromnutzung Kommunikationsmodul über PV-Relais (Photovoltaikanlage oder Lufteintrittstemperatursensor (NTC Smart-Grid-Signal) 10 kΩ) Anode Strommessung Verdampfertemperatursensor (NTC CAN-BUS-Anschluss 10 kΩ) Speichertemperatursensor Mitte (NTC 10 kΩ) Speichertemperatursensor oben (NTC...
-
Seite 80: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 81: Technische Daten
Max. nutzbare Wassermenge (40 °C) Energieeffizienz Warmwasserbereitung (η Jährlicher elektrischer Energieverbrauch (AEC) 1012 1012 Nennheizleistung P 1,43 1,43 rated Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. - Seite 82 Netzanschluss (mit und ohne Elektro-Heizeinsatz-EHT) 1/N/PE 230 V/50 Hz Nennstrom Mit Elektro-Heizeinsatz-EHT ■ Ohne Elektro-Heizeinsatz-EHT ■ Absicherung der Regelung Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen.
- Seite 83 Max. zulässiger Betriebsdruck — — Max. erreichbare Trinkwassertemperatur in Verbindung mit exter- °C — nem Wärmeerzeuger Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen.
- Seite 84 Hinweis zur Dauerleistung Heizwendel Bei der Planung mit der angegebenen oder ermittelten Dauerleistung die entsprechende Umwälzpumpe ein- planen. Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen.
-
Seite 85: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 86: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: DE: www.viessmann.de/eu-conformity... -
Seite 87: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Feuerlöscher.............. 60 Abgedichtete Gehäuse..........62 Feuerstelle..............23 Abluftbetrieb............... 18 Flexrohr..............24 Absauggerät...............67 Füllarmatur..............69 Absperrventil.............. 67 Füllen Aktorentest und Funktionskontrolle......44 – Speicher-Wassererwärmer........34 Anlage konfigurieren..........35 Anlagenbetreiber einweisen........42 Anodenstrom............39, 40 Gerätesicherung............72 Ansaugluft..............17 Gesamt-Druckverlust..........23 Anschlüsse..............14 Anschlussleitungen............ 31 Anschluss-Schema............ 77 Heizelement des Elektro-Heizeinsatzes austauschen... - Seite 88 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Sicherheitsparameter..........18 Parameter............46, 48 Sicherheitsprüfung............. 61 – Anstieg der Warmwassertemperatur im Photovol- Sicherheitstemperaturbegrenzer........74 taik-/Smart-Grid-Modus...........49 – Prüfen..............74 – Aufrufen..............46 – Zurücksetzen............74 – Ausschalthysterese Warmwasserbereitung.... 49 Sicherheitsventil..........27, 37, 67 – Auswahl Luftquelle..........46 Sicherung – Einschalthysterese Warmwasserbereitung..... 49 –...
- Seite 89 Stichwortverzeichnis (Fortsetzung) Zirkulationsleitung............27 Zündquellen............60, 62 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf A Carrier Company A Carrier Company Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
