Außeneinheit montieren
Transport und Aufstellung
!
Achtung
Geräteschäden beim Transport vermeiden.
Geräteoberseite nicht belasten.
Bodenmontage
2.
4x
E
1.
4x

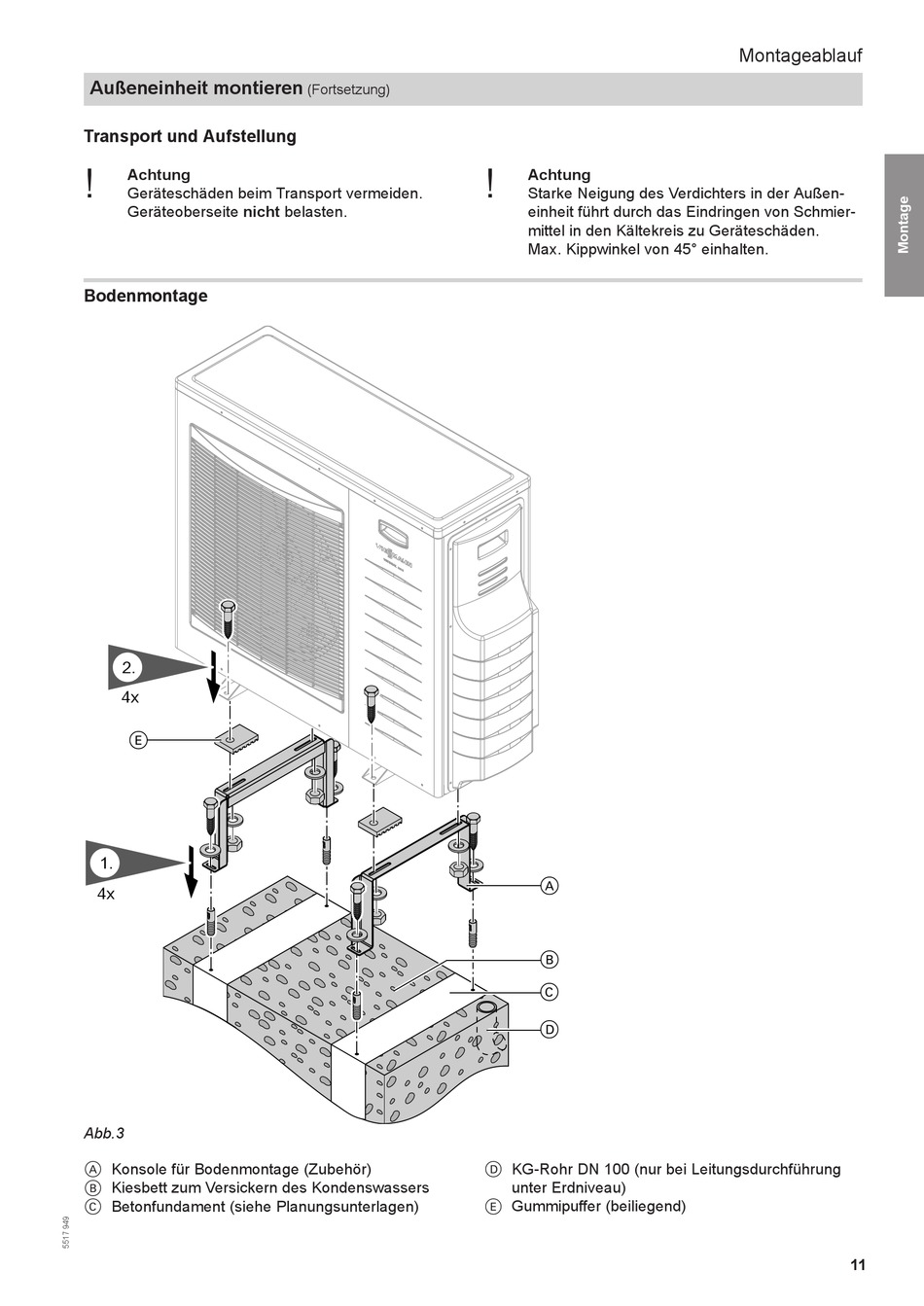

Abb.3
Konsole für Bodenmontage (Zubehör)
A
B
Kiesbett zum Versickern des Kondenswassers
Betonfundament (siehe Planungsunterlagen)
C
(Fortsetzung)
!
Achtung
Starke Neigung des Verdichters in der Außen-
einheit führt durch das Eindringen von Schmier-
mittel in den Kältekreis zu Geräteschäden.
Max. Kippwinkel von 45° einhalten.
A
B
C
D
KG-Rohr DN 100 (nur bei Leitungsdurchführung
D
unter Erdniveau)
E
Gummipuffer (beiliegend)
Montageablauf
11
