VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocal 262-A
Typ T2E 262-A

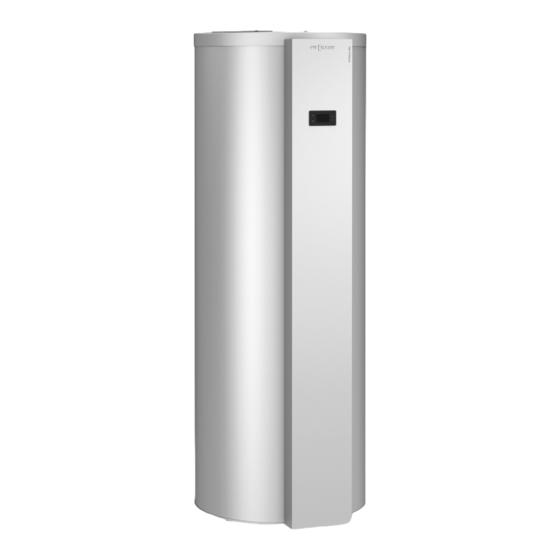

Warmwasser-Wärmepumpe mit trockenem Elektro-Heizeinsatz
Typ T2H 262-A
Warmwasser-Wärmepumpe mit Anschluss für externen Wärmeerzeuger
VITOCAL 262-A
Bitte aufbewahren!
5810909 DE
2/2018
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocal 262-A Typ T2E

Inhaltszusammenfassung für Viessmann Vitocal 262-A Typ T2E

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 262-A Typ T2E 262-A Warmwasser-Wärmepumpe mit trockenem Elektro-Heizeinsatz Typ T2H 262-A Warmwasser-Wärmepumpe mit Anschluss für externen Wärmeerzeuger VITOCAL 262-A Bitte aufbewahren! 5810909 DE 2/2018...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Sicherheitshinweise

    Funktion gefährdet den siche- Anlage geprüft wurden, können die Funktion ren Betrieb der Anlage. beeinträchtigen. Der Einbau nicht zugelassener Defekte Bauteile müssen durch Viessmann Ori- Komponenten sowie nicht genehmigte Änderun- ginalteile ersetzt werden. gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän-...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocal 262-A, Typ T2E ............... ■ Vitocal 262-A, Typ T2H ............... ■ Betriebsarten ..................■ 2. Montagevorbereitung ........................ 3. Montageablauf Warmwasser-Wärmepumpe aufstellen ..........11 Umrüstung auf Außenluftbetrieb ............12 Außenluft-Adapter montieren .............
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 10. Funktionsbeschreibung Eigenstromnutzung ................64 Anschluss- und Verdrah- ........................ 65 tungsschema 12. Protokolle ........................ 67 13. Technische Daten ........................ 68 14. Bescheinigungen Konformitätserklärung ................73 Vitocal 262-A ..................73 ■ 15. Stichwortverzeichnis ........................ 74...

  • Seite 6: Bestimmungsgemäße Verwendung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 7: Produktinformation

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Die gewerbliche oder industrielle Verwendung zu Hinweis einem anderen Zweck als zur Trinkwassererwärmung Das Gerät ist ausschließlich für den häuslichen gilt als nicht bestimmungsgemäß. Gebrauch vorgesehen, d. h. auch nicht eingewiesene Personen können das Gerät sicher bedienen. Darüber hinausgehende Verwendung ist vom Herstel- ler fallweise freizugeben.

  • Seite 8: Transport Und Aufstellung

    Montagevorbereitung Montagevorbereitung Transport und Aufstellung Achtung 3 °C 40 °C Stöße, Druck- und Zugbelastung können zu 20 m³ Schäden an den Außenwänden des Geräts füh- ren. Geräteoberseite, Front und Speichermantel nicht belasten. Die Warmwasser-Wärmepumpe kann stehend oder lie- gend transportiert werden. Hinweis zu liegendem Transport Warmwasser-Wärmepumpe aufstellen und vor Inbe- 600 kg...

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Außenluftbetrieb Außenluft-Adapter (Zubehör) verfügbar (DN 180 emp- fohlen für höhere Leistung, DN 160 möglich). -8 °C 40 °C 600 kg Abb. 4 Warmwasser-Wärmepumpe Abwasserleitung für Kondenswasserablauf Bei Außenluft-Adapter DN 160: 2125 mm Bei Außenluft-Adapter DN 180: 2145 mm...

  • Seite 10: Übersicht Der Anschlüsse

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Übersicht der Anschlüsse Ø 667 Ø 667 N O P Abb. 5 Luftaustritt: Zubehör DN 160 oder DN 180 Nur Typ T2H: Speichertemperatursensor für WP-Hybridbetrieb Lufteintritt: Zubehör DN 160 oder DN 180 (bivalenter Betrieb mit externem Wärmeerzeuger) Bedienteil Speichertemperatursensor für Zapferkennung Wärmepumpenregelung...

  • Seite 11: Montageablauf

    Montageablauf Warmwasser-Wärmepumpe aufstellen Achtung Warmwasser-Wärmepumpe waagrecht ausrichten. Unsachgemäße Handhabung kann zu irreparab- len Schäden an der Warmwasser-Wärmepumpe führen. ■ Nicht in den Blechmantel der Warmwasser- Wärmepumpe bohren. Anschluss-Stutzen und Kondenswasseran- ■ schluss nicht als Tragehilfe benutzen. ■ Warmwasser-Wärmepumpe vorsichtig von der Palette nehmen.

  • Seite 12: Umrüstung Auf Außenluftbetrieb

    Montageablauf Umrüstung auf Außenluftbetrieb Hinweis Bei Außenluftbetrieb und Außentemperaturen von < 10 °C und > 25 °C wird die max. Trinkwassertempe- ratur von 65 °C in den Betriebsprogrammen ECO und SMART nicht erreicht. Außentemperatur in °C Abb. 7 Max. Trinkwassertemperatur Außenluft-Adapter montieren Gefahr Außenluftbetrieb:...
  • Seite 13 Montageablauf Umrüstung auf Außenluftbetrieb (Fortsetzung) Abb. 8 Luftaustritt Lufteintritt...

  • Seite 14: Leitungssystem Lufteintritt/Luftaustritt Montieren

    Montageablauf Umrüstung auf Außenluftbetrieb (Fortsetzung) Leitungssystem Lufteintritt/Luftaustritt montieren Achtung Aufstellung der Warmwasser-Wärmepumpe im ■ Der gleichzeitige Betrieb einer raumluftabhängi- Dachgeschoss gen Feuerstätte (z. B. offener Kamin) und der ■ Aufstellung der Warmwasser-Wärmepumpe in stau- Warmwasser-Wärmepumpe im selben Verbren- bigen Räumen nungsluftverbund führt zu einem gefährlichen ■...

  • Seite 15: Umrüstung Auf Außenluftbetrieb

    Montageablauf Umrüstung auf Außenluftbetrieb (Fortsetzung) 1. Einzelne Leitungselemente mit Verbindungsstü- 2. Verbindungen mit Blechschraube oder Blindniet cken oder Muffen zusammenstecken (siehe sichern und mit Schrumpfband luftdicht verbinden. Systemdarstellung Seite 15). Achtung Bohrspäne können zu Defekten der Warm- wasser-Wärmepumpe führen. Bohrspäne dürfen nicht in die Lufteintritts- oder Luftaustrittsöffnung der Warmwasser- Wärmepumpe fallen.

  • Seite 16: Kondenswasserablauf Anschließen

    Montageablauf Umrüstung auf Außenluftbetrieb (Fortsetzung) Lufteintritts- und Luftaustrittsleitung durch die Lufteintritts- und Luftaustrittsleitung durch das Wand Dach 1000 Abb. 11 Abb. 12 Luftaustritt Luftaustritt Lufteintritt Lufteintritt Maßnahmen zur Minimierung von Druckverlusten: ■ Möglichst wenige Bögen verwenden. ■ Elemente, die den Druckverlust erhöhen, möglichst vermeiden.

  • Seite 17: Trinkwasserseitig Anschließen

    Montageablauf Kondenswasserablauf anschließen (Fortsetzung) Kondenswasserablauf über Siphon Kondenswasserablauf über Wasserverschluss Ø 20 Ø 20 Trinkwasserseitig anschließen Die Warmwasser-Wärmepumpe ist dazu bestimmt Darüber hinaus muss auf Folgendes geachtet werden: dauerhaft an das Wassernetz angeschlossen zu wer- ■ Alle Rohrleitungen mit lösbaren Verbindungen den.

  • Seite 18: Typ T2H: Externer Wärmeerzeuger

    Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Als Zubehör ist die Sicherheitsgruppe nach DIN 1988 Die Ausblaseleitung des Sicherheitsventils darf nicht ■ erhältlich. Die Sicherheitsgruppe enthält folgende Bau- verschlossen werden. Austretendes Wasser muss teile: gefahrlos und sichtbar in eine Entwässerungseinrich- ■ Absperrventil tung abgeleitet werden. In der Nähe der Ausblaselei- ■...

  • Seite 19: Zapfmenge Anpassen

    Montageablauf Zapfmenge anpassen Für einen geringeren Bedarf an Warmwasser ist es 1. Werkseitig eingebauten Sensor von Sicherheits- möglich, das Zapfprofil von XL auf L umzustellen. temperaturbegrenzer Warmwasser-Wärmepumpe Dazu muss die Position der Sensoren getauscht wer- aus Tauchhülse entfernen und in Tauchhülse den.

  • Seite 20: Netzanschluss Vorbereiten

    1,3 k 1,1 k Ω Ω Hinweis Position des Steckers: oben Für externe Wärmeerzeuger von Viessmann mit NTC 10 k ist der Stecker im Auslieferungszustand Ω vormontiert. Für andere Fabrikate müssen die Wider- stände entsprechend der Tabelle ausgetauscht wer- den.

  • Seite 21: Netzanschlussleitung

    ■ Adern: hörs beschädigt sind, müssen diese durch besondere L1: Braun Anschlussleitungen ersetzt werden. Bei Austausch Blau ausschließlich Viessmann Leitungen verwenden. PE: Grün/Gelb Für den Netzanschluss ist eine separat abgesicherte Schuko-Steckdose erforderlich: ■ 230 V/50 Hz Absicherung max. 16 A...

  • Seite 22: Photovoltaikanlage Anschließen

    Trennvorrichtung für die Photovoltaikanlage Anschluss Energiezähler an Stecker (Modbus) Siehe Seite 65, Pos. Hinweis ■ Viessmann Energiezähler verwenden (Zubehör). ■ Adern dürfen nicht vertauscht werden. Bei sehr langen Leitungen muss ein Widerstand von ■ am Energiezähler zwischen den Anschlüssen Ω...
  • Seite 23 Montageablauf Photovoltaikanlage anschließen (Fortsetzung) Anschluss Energiezähler 1-phasig Anschluss Energiezähler 3-phasig E1E2 D /D L1 L1 L2 L2 L3 L3 (PEN) Abb. 18 Abb. 17 Zum EVU Zum EVU Zur Trennvorrichtung für die Photovoltaikanlage Zur Trennvorrichtung für die Photovoltaikanlage oder zu weiteren Verbrauchern im Haushalt oder zu weiteren Verbrauchern im Haushalt Energiezähler 3-phasig Energiezähler 1-phasig...

  • Seite 24: Anschluss Pv-Relais

    Montageablauf Photovoltaikanlage anschließen (Fortsetzung) Anschluss PV-Relais Hinweis Das PV-Relais liegt bei Auslieferung der Vitocal 262-A bei. 3,6 V Abb. 19 Wärmepumpenregelung PV-Relais...

  • Seite 25: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Warmwasser-Wärmepumpe außer Betrieb nehmen............26 • 2. Warmwasser-Wärmepumpe öffnen.................. 26 • • 3. Speicher-Wassererwärmer trinkwasserseitig füllen............27 •...

  • Seite 26: Warmwasser-Wärmepumpe Außer Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe außer Betrieb nehmen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Vor Beginn der Arbeiten das Gerät spannungs- frei schalten. Auf evtl. nachlaufenden Ventilator achten. Warmwasser-Wärmepumpe öffnen Gefahr Heiße Oberflächen können Verbrennungen zur Folge haben.

  • Seite 27: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe öffnen (Fortsetzung) Abb. 20 Speicher-Wassererwärmer trinkwasserseitig füllen 1. Den Speicher-Wassererwärmer vollständig füllen. 2. Verschraubungen auf Dichtheit prüfen, falls erfor- Höchstplatzierte Warmwasser-Entnahmestelle öff- derlich, nachziehen. nen. Diese Warmwasser-Entnahmestelle unter Aufsicht so lange geöffnet lassen, bis nur noch Wasser ausströmt.

  • Seite 28: Sicherheitsventil Auf Funktion Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sicherheitsventil auf Funktion prüfen Sicherheitsventil nach den Angaben des Herstellers Achtung auf Funktion prüfen. Ein blockiertes Sicherheitsventil kann zu Lecka- gen führen. Hinweis Die Ausblaseleitung des Sicherheitsventils darf Das Sicherheitsventil muss regelmäßig in Betrieb nicht verschlossen werden. Austretendes Was- genommen werden, um Ablagerungen zu entfernen ser muss gefahrlos und sichtbar in eine Entwäs- und um zu überprüfen, dass es nicht blockiert ist.

  • Seite 29: Speicher-Wassererwärmer Innen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen Abb. 21 01. Speicher-Wassererwärmer über Entleerung ent- 06. Fest haftende Beläge, die nicht mit einem Hoch- leeren (siehe Seite 40). druckreiniger entfernt wurden, mit einem chemi- schen Reinigungsmittel entfernen. 02. Speicher-Wassererwärmer vom Rohrleitungssys- tem trennen, damit keine Reinigungsmittel und Gefahr Verunreinigungen in das Rohrleitungssystem Rückstände von Reinigungsmitteln können...

  • Seite 30: Magnesiumanode Prüfen Und Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Magnesiumanode prüfen und austauschen Hinweis ■ Wir empfehlen eine jährliche Funktionsprüfung der Magnesiumanode. Die Prüfung kann ohne Betriebs- unterbrechung erfolgen. Mit einem Anoden-Prüfgerät wird der Schutzstrom gemessen. Eine wartungsfreie Fremdstromanode ist als Zube- ■ hör erhältlich. Anodenschutzstrom mit Anoden-Prüfgerät prüfen 2.

  • Seite 31: Verdampfer Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Verdampfer reinigen Gefahr Prüfen, ob die Lamellen des Verdampfers sauber sind. Das Berühren von spannungsführenden Teilen kann zu gefährlichen Verletzungen durch elektri- Gefahr schen Strom führen. Verletzungsgefahr beim Reinigen der Lamellen. Vor Beginn der Arbeiten das Gerät spannungs- ■...

  • Seite 32: Installationsmenü

    Diagnose und Serviceabfragen Installationsmenü Bedienteil Abb. 23 Hinweis Beim Start der Regelung wird die Software Version auf dem Display angezeigt. (Auch im Installationsmenü unter Parameter „t'99“ abrufbar) Installationsmenü „INST“ aufrufen gleichzeitig für 3 s gedrückt halten. 3. Mit +/ Parameter oder Funktion wählen. –...

  • Seite 33: Diagnose Und Serviceabfragen

    Diagnose und Serviceabfragen Installationsmenü (Fortsetzung) Parameter Anzeigebereich Einheit Information „t'3“ 0 bis 99 °C Speichertemperatursensor mitte (NTC 7) „t'4“ 0 bis 99 °C Temperatursensor Verdampfer (NTC 4) „t'5“ –20 bis 99 °C Temperatursensor Lufteintritt (NTC 2) „t'6“ 0 bis 9999 U/min Ventilatordrehzahl „t'8“...
  • Seite 34 Diagnose und Serviceabfragen Installationsmenü (Fortsetzung) Parame- Auslieferungs- Einstellbereich Einheit Funktion zustand „I6“ OFF bis 20 Photovoltaik Keine Photovoltaikanlage 1 bis 20 Wartezeit zwischen Erreichen der Ein- schaltvoraussetzung bis zum Einschalten der Wärmepumpe und/oder des Elektro- Heizeinsatzes. Einschaltvoraussetzung Bei „I7“= ON: Nach Schließen des ■...

  • Seite 35: Aktoren Prüfen „Test

    Diagnose und Serviceabfragen Installationsmenü (Fortsetzung) Parame- Auslieferungs- Einstellbereich Einheit Funktion zustand „I12“ 50 bis 120 Wirkungsgrad externer Wärmeerzeuger „I13“ OFF oder ON Option für das Betriebsprogramm AUTO mit Zeitpro- — gramm PROG OFF Standard: Trinkwassererwärmung innerhalb des eingestellten Zeitprogramms Optimierte Trinkwassererwärmung, um am Ende des eingestellten Zeitfensters die Soll- Temperatur zu erreichen.

  • Seite 36: Meldungen

    Störungsbehebung Meldungen Rote LED an der Wärmepumpenregelung Abb. 24 Rote LED Signal Ursache Maßnahme Blinkt alle10 s kurz. Keine Störung Keine Maßnahme erforderlich Blinkt in einem anderen Rhythmus. Störung Siehe Meldung am Bedienteil Dauernd aus Keine Spannungsversorgung Spannungsversorgung wiederherstellen. Meldungen am Bedienteil „HIST“ Meldung Ursache Maßnahme...

  • Seite 37: Meldungen Quittieren

    Störungsbehebung Meldungen (Fortsetzung) Meldung Ursache Maßnahme Meldung quittieren „ER 9“ Kommunikationsproblem zwischen Anschlüsse und Leitung prüfen. automatisch Bedienteil und Wärmepumpenrege- lung „ER 10“ Kommunikationsproblem Photovoltaik- Anschlüsse und Leitung prüfen. automatisch Modus zwischen Energiezähler und Wärmepumpenregelung Wird nur angezeigt wenn Parameter „I7“= ON „ER 12“...
  • Seite 38 Instandhaltung Instandhaltung Frontblende abbauen Siehe Seite 26. Heizelement des Elektro-Heizeinsatzes austauschen 1. Anlage spannungsfrei schalten (z. B. an der sepa- 3. Wärmedämmung des Elektro-Heizeinsatzes entfer- raten Sicherung oder einem Hauptschalter). nen. 2. Frontblende abbauen. Siehe Seite 26. Abb. 25 Abb. 26...

  • Seite 39: Instandhaltung

    Instandhaltung Instandhaltung (Fortsetzung) 07. Beim Einschieben des neuen Heizelements auf 10. Wärmedämmung montieren. korrekte Position der Aussparung am Kopf des Heizelements achten. 11. Frontblende mit Erdungsleitung montieren. 08. Anzugsdrehmoment: 25 Nm. 12. Netzspannung einschalten. Sicherheitstemperaturbegrenzer Warmwasser-Wärmepumpe entriegeln Der Sicherheitstemperaturbegrenzer Warmwasser- 1.
  • Seite 40 Instandhaltung Instandhaltung (Fortsetzung) Wärmepumpenregelung austauschen 1. Anlage spannungsfrei schalten (z. B. an der sepa- raten Sicherung oder einem Hauptschalter). 2. Frontblende abbauen. Siehe Seite 26. 3. Elektrische Leitungen von der Wärmepumpen- regelung lösen. 4. 2 Schrauben und Distanzhülsen entfernen und Wärmepumpenregelung abbauen.

  • Seite 41: Übersicht Interne Komponenten

    Instandhaltung Instandhaltung (Fortsetzung) Übersicht interne Komponenten Abb. 29 Flüssigkeitsabscheider Schraderventil Niederdruckseite Ventilator Kondensator Verdichter Temperatursensor Lufteintritt Rückschlagventil Verdampfer Umschaltventil Abtauen Sicherheitshochdruckschalter Filtertrockner Kondenswasserwanne (EPP-Sockel mit integrier- Schraderventil Hochdruckseite ter Abtropfwanne) Verdampfertemperatursensor Verdichter Thermostatisches Expansionsventil Hinweis Position der Speichertemperatursensoren siehe „Über- sicht der Anschlüsse“...
  • Seite 42 Instandhaltung Instandhaltung (Fortsetzung) 2. Messergebnis mit Temperatur-Istwert vergleichen. Viessmann NTC 50 k Ω Siehe Seite 32. Bei starker Abweichung Sensor prüfen und ggf. Sensor austauschen. 10 30 50 70 90 110 Temperatur in °C Abb. 30...

  • Seite 43: Einzelteillisten, Typ T2E

    Einzelteillisten, Typ T2E Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 31 Typenschild Baugruppe Flansch Baugruppe Regelung Baugruppe Wärmepumpenmodul Baugruppe Speicher...

  • Seite 44: Wärmepumpenmodul

    Einzelteillisten, Typ T2E Wärmepumpenmodul 0024 0014 0017 0002 0022 0011 0019 0018 0009 0004 0010 0020 0008 0013 0012 0003 0001 0016 0007 0025 0015 0023 0005 0006 0021 Abb. 32...
  • Seite 45 Einzelteillisten, Typ T2E Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0001 Ventilatorgehäuse unten 0002 Ventilatorgehäuse oben 0003 Verdampfer 0004 Ventilator 0005 Anschlussleitung Verdichter 0006 Kondensator Verdichter 0007 Verdichter 0008 Hochdruckschalter 0009 Magnetspule 0010 Schraderventil 0011 Filtertrockner 0012 Rückschlagklappe 0013 Flüssigkeitsabscheider 0014 Thermostatisches Expansionsventil 0015 Schwingungsdämpfer 0016...

  • Seite 46: Speichermodul

    Einzelteillisten, Typ T2E Speichermodul 0007 0017 0008 0018 0006 0019 0016 0020 0005 0009 0004 0012 0002 0010 0001 0013 0002 0004 0011 0015 0021 0022 0014 0003 Abb. 33...
  • Seite 47 Einzelteillisten, Typ T2E Speichermodul (Fortsetzung) Pos. Einzelteil 0001 Blende 0002 Schriftzug Viessmann 0003 Typenschild 0004 Schriftzug Vitocal 262-A 0005 Befestigungsmaterial 0006 Oberblech Abdeckgitter ∅ 200 mm 0007 Abdeckgitter ∅ 180 mm 0008 0009 Leitungskanäle 0010 Wärmedämmung Flansch 0011 Erdungsleitung 0012...

  • Seite 48: Flansch Elektro-Heizeinsatz

    Einzelteillisten, Typ T2E Flansch Elektro-Heizeinsatz 0004 0002 0001 0006 0002 0003 0004 0001 0005 0007 0004 Abb. 34...
  • Seite 49 Einzelteillisten, Typ T2E Flansch Elektro-Heizeinsatz (Fortsetzung) Pos. Einzelteil 0001 Flansch Elektro-Heizeinsatz 0002 Verzehranode mit Dichtung 0003 Anodenflansch 0004 Dichtung 0005 Elektro-Heizeinsatz (Steatit) 0006 Anschlussleitung Elektro-Heizeinsatz 0007 Halterung Elektro-Heizeinsatz...

  • Seite 50: Regelung

    Einzelteillisten, Typ T2E Regelung 0008 0002 0008 0003 0004 0001 0005 0006 0007 0009 0010 Abb. 35...
  • Seite 51 Einzelteillisten, Typ T2E Regelung (Fortsetzung) Pos. Einzelteil 0001 Wärmepumpenregelung 0002 Bedienteil 0003 Flachbandleitung 0004 Temperatursensor 1, NTC 50 kΩ, Länge 660 mm 0005 Temperatursensor 2, NTC 50 kΩ, Länge 1100 mm 0006 Temperatursensor 4, NTC 50 kΩ, Länge 860 mm 0007 Temperatursensor 6, NTC 50 kΩ, Länge 1300 mm 0008...
  • Seite 52 Einzelteillisten, Typ T2E Regelung (Fortsetzung)

  • Seite 53: Einzelteillisten, Typ T2H

    Einzelteillisten, Typ T2H Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 36 Typenschild Baugruppe Flansch Elektro-Heizeinsatz (Zubehör bei Typ T2H) Baugruppe Wärmepumpenmodul Baugruppe Regelung...

  • Seite 54: Wärmepumpenmodul

    Einzelteillisten, Typ T2H Wärmepumpenmodul 0024 0014 0017 0002 0022 0011 0019 0018 0009 0004 0010 0020 0008 0013 0012 0003 0001 0016 0007 0025 0015 0023 0005 0006 0021 Abb. 37...
  • Seite 55 Einzelteillisten, Typ T2H Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0001 Ventilatorgehäuse unten 0002 Ventilatorgehäuse oben 0003 Verdampfer 0004 Ventilator 0005 Anschlussleitung Verdichter 0006 Kondensator Verdichter 0007 Verdichter 0008 Hochdruckschalter 0009 Magnetspule 0010 Schraderventil 0011 Filtertrockner 0012 Rückschlagklappe 0013 Flüssigkeitsabscheider 0014 Thermostatisches Expansionsventil 0015 Schwingungsdämpfer 0016...

  • Seite 56: Speichermodul

    Einzelteillisten, Typ T2H Speichermodul 0007 0008 0017 0018 0006 0019 0016 0005 0020 0004 0009 0002 0012 0010 0001 0002 0004 0013 0022 0014 0015 0003 0021 0011 Abb. 38...
  • Seite 57 Einzelteillisten, Typ T2H Speichermodul (Fortsetzung) Pos. Einzelteil 0001 Blende 0002 Schriftzug Viessmann 0003 Typenschild 0004 Schriftzug Vitocal 262-A 0005 Befestigungsmaterial 0006 Oberblech Abdeckgitter anthrazit ∅ 200 0007 Abdeckgitter anthrazit ∅ 180 0008 0009 Leitungskanäle 0010 Wärmedämmung Flansch 0011 Erdungsleitung 0012...

  • Seite 58: Flansch

    Einzelteillisten, Typ T2H Flansch 0003 0002 0004 0001 0004 0001 0004 0002 0004 Abb. 39...
  • Seite 59 Einzelteillisten, Typ T2H Flansch (Fortsetzung) Pos. Einzelteil 0001 Flansch mit Dichtung 0002 Magnesiumanode 40 mm, Länge 380/350 mm 0003 Flansch mit Dichtung, Masseleitung und Magnesiumanode 0004 Dichtung...

  • Seite 60: Flansch Elektro-Heizeinsatz (Zubehör Bei Typ T2H)

    Einzelteillisten, Typ T2H Flansch Elektro-Heizeinsatz (Zubehör bei Typ T2H) 0004 0003 0001 0006 0002 0001 0004 0003 0007 0005 0004 Abb. 40...
  • Seite 61 Einzelteillisten, Typ T2H Flansch Elektro-Heizeinsatz (Zubehör bei Typ… (Fortsetzung) Pos. Einzelteil 0001 Verzehranode 0002 Anodenflansch mit Dichtung 0003 Flansch Elektro-Heizeinsatz 0004 Dichtung 0005 Elektro-Heizeinsatz (Steatit) 0006 Anschlussleitung Elektro-Heizeinsatz 0007 Halterung Elektro-Heizeinsatz...

  • Seite 62: Regelung

    Einzelteillisten, Typ T2H Regelung 0009 0002 0009 0003 0004 0005 0001 0006 0007 0008 0010 0011 Abb. 41...
  • Seite 63 Einzelteillisten, Typ T2H Regelung (Fortsetzung) Pos. Einzelteil 0001 Wärmepumpenregelung 0002 Bedienteil 0003 Flachbandleitung 0004 Temperatursensor 1, NTC 50 kΩ, Länge 660 mm 0005 Temperatursensor 2, NTC 50 kΩ, Länge 1100 mm 0006 Temperatursensor 4, NTC 50 kΩ, Länge 860 mm 0007 Temperatursensor 6, NTC 50 kΩ, Länge 1300 mm 0008...

  • Seite 64: Funktionsbeschreibung

    Funktionsbeschreibung Eigenstromnutzung Die zutreffende Anschlussvariante in der Bedienungs- Die Eigenstromnutzung hat Vorrang vor allen anderen anleitung (Kapitel „Eigenstromnutzung“) ankreuzen. Einstellungen (Hoch-/Niedertarif, aktive/inaktive Zeit- fenster, Strompreis). Ausnahme: Betriebsprogramm ■ Eigenstromnutzung mit Schaltkontakt FERIEN („OUT“). Im Betriebsprogramm FERIEN wird Voraussetzungen: die Heizung nicht eingeschaltet, auch wenn Strom von Die Wärmepumpenregelung ist an einen externen der Photovoltaikanlage verfügbar ist.

  • Seite 65: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Modbus fÖ 30 mA 16 A 3 x 1,5 mm² 30 mA 16 A 3 x 1,5 mm² 2 x 0,75 mm² Abb. 42 Entriegelung Sicherheitstemperaturbegrenzer Umschaltventil Abtauen Warmwasser-Wärmepumpe Aux (nicht verwendet) Elektro-Heizeinsatz 230 V~ Niedertarif Verdichter 0 V~ Hochtarif...
  • Seite 66 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) Temperatursensor externer Wärmeerzeuger Speichertemperatursensor oben NTC 50 k Ω Drehzahl-Steuerung Ventilator L=660 mm Bedienteil Modbus (Photovoltaikanlage) Schaltausgang für Sicherheitshochdruckschalter Schaltkontakt Photovoltaikanlage Interner Netzanschluss Speichertemperatursensor Zapferkennung NTC 50 k , L=1050 mm Hauptschalter Ω Verdampfertemperatursensor NTC 50 k , L=860 Fehlerstrom-Schutzschalter...

  • Seite 67: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...

  • Seite 68: Technische Daten

    20 °C/Raumtemperatur 20 °C) Leistungszahl (COP 3,84 3,84 ε Aufheizzeit h:min 08:02 08:02 Bereitschaftsverlust (Pes) Max. nutzbare Wassermenge (40 °C) 395,5 395,5 Energieeffizienz Warmwasserbereitung (η Jährlicher Stromverbrauch (AEC) 1057 1057 Einsatzgrenzen (Lufteintrittstemperatur) °C 8 bis +40 – Von Viessmann ermittelte Werte...
  • Seite 69 1,35 1,35 ■ Treibhauspotenzial (GWP) 1430 1430 ■ -Äquivalent 1,930 1,930 ■ Zulässiger Betriebsdruck Heizbetrieb Max. Luftvolumenstrom freiblasend Geschwindigkeit 1 (langsam) V ■ - Umluft - Außenluft Geschwindigkeit 2 (schnell) V ■ - Umluft - Außenluft Von Viessmann ermittelte Werte...
  • Seite 70 1935 Gewicht Anschlüsse (Außengewinde) Kaltwasser, Warmwasser Trinkwasserzirkulation Vorlauf/Rücklauf externer Wärmeerzeuger — Kondenswasserablauf ( Schall-Leistungspegel L im Umluftbe- trieb (Messung in Anlehnung an EN 12102/ EN ISO 9614-2, Genauigkeitsklasse 2) Max. A-Bewerteter Schall-Leistungs-Sum- dB(A) menpegel im Aufstellraum Von Viessmann ermittelte Werte...
  • Seite 71 Innen dB(A) ■ Außen dB(A) ■ Energieeffizienzklasse nach EU-Verord- nung Nr. 812/2013 Trinkwassererwärmung bei Umluftbetrieb Trinkwassererwärmung bei Außenluftbetrieb Hinweis zur Dauerleistung Heizwendel Bei der Planung mit der angegebenen oder ermittelten Dauerleistung die entsprechende Umwälzpumpe ein- planen. Von Viessmann ermittelte Werte...

  • Seite 72: Endgültige Außerbetriebnahme Und Entsorgung

    Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden.

  • Seite 73: Bescheinigungen

    Konformitätserklärung Vitocal 262-A Gültig für Typ: T2E 262-A T2H 262-A Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt. 2009/125/EG Ökodesign Rahmenrichtlinie 2010/30/EU Energieverbrauchskennzeichnung Rahmenrichtlinie 2012/19/EU Richtlinie über Elektro- und Elektronik-Altgeräte...

  • Seite 74: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Kennlinie Temperatursensor NTC 50 k ....42 Ω Aktoren prüfen............35 Kondenswasserablauf........8, 16, 28 Anodenstrom..............30 Körperschallübertragung..........8 Ansaugluft..............8 Küchen-Dunstabzugshaube........14 Anschlüsse..............10 Anschlussleitungen............ 21 Anschluss-Schema............ 65 Leitungssystem............14 Aufstellen..............11 Luftaustrittsleitung............14 Aufstellraum..............8 Lufteintrittsleitung............14 Aufstellung..............8 Luft-Wärmetauscher...........31 Ausdehnungsgefäß............ 17 Außenluft-Adapter montieren........12 Außenluftbetrieb............9 Magnesiumanode............30 Außenluftbetrieb, Umrüstung........
  • Seite 75 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Technische Daten............68 Ventilator..............30 Temperaturensoren............ 41 Verdrahtungsschema..........65 Temperatur-Istwerte........... 32 Verwendung..............6 Temperatursensor, Kennlinie NTC 50 k ....42 Ω Thermostatischer Mischautomat........ 18 Transport..............8 Wärmeerzeuger extern..........18 Trennvorrichtungen............ 20 Wärmepumpe Trinkwasserfilter............18 – aufstellen..............11 Trinkwasserseitig anschließen........17 –...
  • Seite 76 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
