DEUTSCH

BETRIEB DES THE VOCAL ARTIST-UHF-SYSTEMS

1.

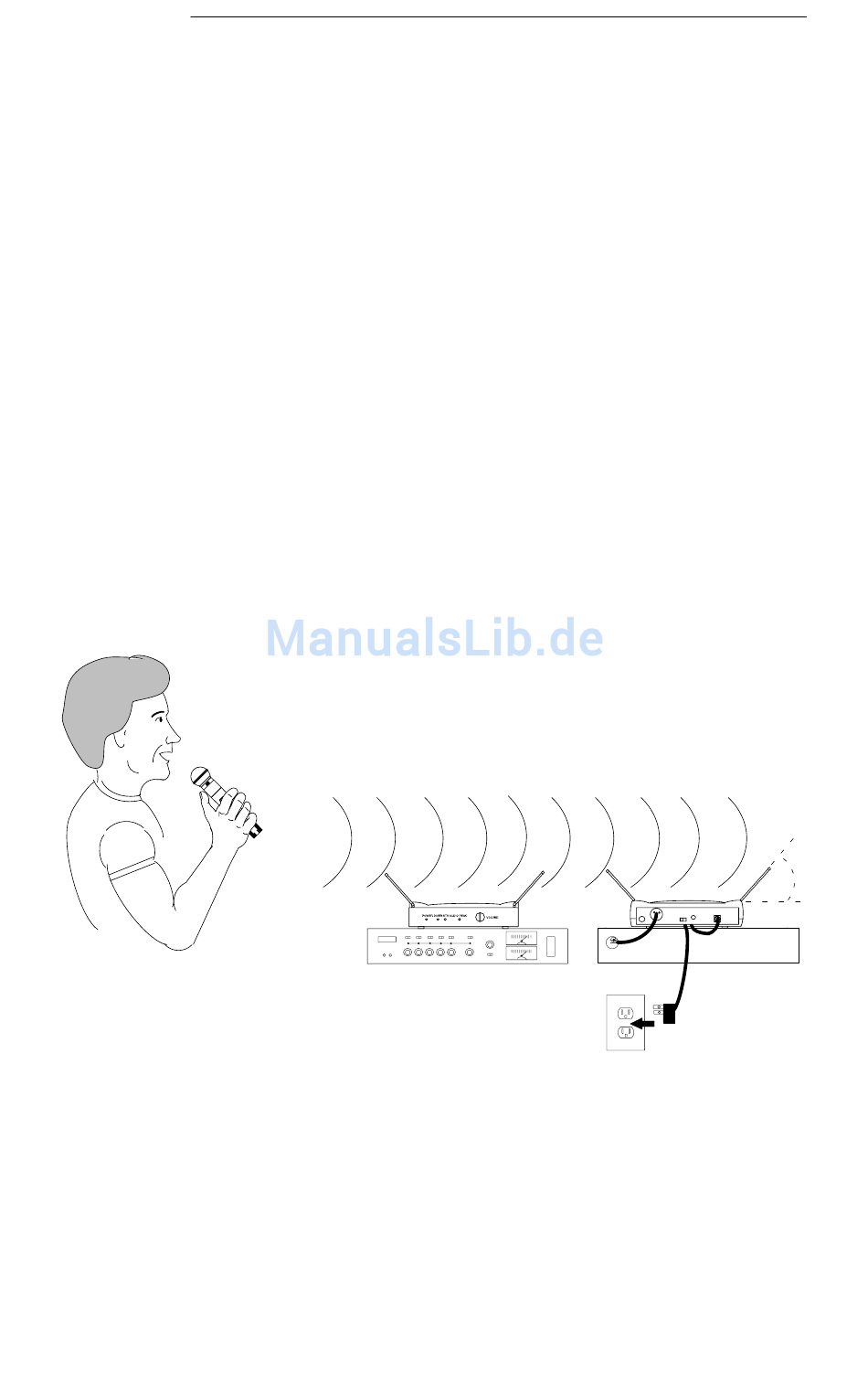

Siehe Abbildung 8. Den mitgelieferten Wechselstromadapter an die Gleichstrom–Stecker-
buchse (DC INPUT) an der Rückwand des Empfängers anschließen. Das Adapterkabel in
den Netzkabel–Haltebügel einführen. Den Adapter an einer Wechselstrom–Steckdose
anschließen (PS20 für 120 V~, 60 HZ, PS20E für 230 V~, 50 Hz verwenden). Die grüne
NETZ–Anzeige (POWER) am Empfänger leuchtet auf.
2.
Die XLR–AUDIOAUSGANGS–Steckerbuchse (XLR AUDIO OUTPUT) des Empfängers
mit einem XLR–auf–XLR–Audiokabel an den Mischpulteingang anschließen. Wenn kein
XLR–Kabel vorhanden ist, ein Kabel mit einem 1/4–auf–1/4 Zoll (6,35 mm) Klinkenstecker
verwenden – dies ist jedoch ein unsymmetrischer Anschluß. Den MIKROFON/LEITUNG-
SPEGEL–Schalter (MIC/LINE) des Empfängers auf den Eingang des Beschallungssystems
anpassen.
3.
Den AN/AUS–Schalter des Senders auf AN (POWER) stellen. Die grüne Betriebs–Anzeige
(POWER) des Senders und die DIVERSITY A/B–Anzeige des Empfängers leuchten auf.
4.
Den An/Stumm (MUTE)–Schalter des Mikrofons auf AN (ON) stellen, um das Mikrofon ein-
zuschalten.
5.
In das Mikrofon sprechen oder singen. Der Normalbetrieb sieht folgendermaßen aus:
•
Die gelbe DIVERSITY A/B–Anzeige des Empfängers leuchtet konstant auf.
•
Die AUDIOSPITZENWERT–Anzeige (AUDIO PEAK) des Empfängers flackert, wenn
laute Audiosignale übertragen werden.
HINWEIS: Wenn die rote AUDIOSPITZENWERT–Anzeige des Empfängers nicht gelegentlich
flackert sondern konstant aufleuchtet, muß u.U. die Sender–Gain–Einstellung (Verstärkung des
Eingangssignals) nachgeregelt werden. Siehe Abschnitt Einstellung des Gains (der Ein-
gangsverstärkung) am Sender. Wenn das System immer noch nicht einwandfrei funktion-
iert, muß in der Tabelle zur Störungssuche nachgeschlagen werden.
6.
Nach der Veranstaltung die Beschallungsanlage abstellen und den AN/AUS–Schalter des
Senders auf AUS (OFF) stellen, damit die Batterie nicht unnötig verbraucht wird.
BETRIEB DES THE PRESENTER–UHF–SYSTEMS
1.
Siehe Abbildung 9. Den mitgelieferten Wechselstrom–Netzadapter an die Gleichstrom–
Steckerbuchse (DC INPUT) an der Rückwand des Empfängers anschließen. Das Adapterkabel
in den Netzkabel–Haltebügel einführen. Den Adapter an einer Wechselstrom–Steckdose
anschließen (PS20 für 120 V~, 60 HZ, PS20E für 230 V~, 50 Hz verwenden). Die grüne NETZ–
Anzeige (POWER) am Empfänger leuchtet auf.
2.
Die XLR–AUDIOAUSGANGS–Steckerbuchse (XLR AUDIO OUT) des Empfängers mit einem
XLR–auf–XLR–Audiokabel an den Mischpulteingang anschließen. Wenn kein XLR–Kabel
vorhanden ist, ein Kabel mit einem 1/4–auf–1/4 Zoll (6,35 mm) Klinkenstecker verwenden
UT2
SHURE
ABBILDUNG 8
44
UT4
VORNE
45°
HINTEN
