LEISTUNGSMERKMALE DES DIVERSITY–EMPFÄNGERS UT4 (ABBILDUNG 2)
1.
Betriebsanzeige: Diese grüne Anzeige leuchtet auf, wenn der Empfänger an eine Steckdose
angeschlossen ist.Sie zeigt an, daß der Empfänger eingeschaltet ist.
2.
Diversity–Signalanzeige: Die gelbe DIVERSITY A/B–Anzeige leuchtet auf, wenn Funk-
frequenzsignale (HF–Signale) vom Sender UT1 oder UT2 empfangen werden. Wenn nur
eine Anzeige leuchtet, wird das Signal nur von einer Antenne empfangen. Wenn beide Anzeigen
leuchten, empfängt das UT4 Signale an beiden Antennen.
3.
Audiospitzenwert–Anzeige: Diese rote Anzeige flackert, wenn das Empfängereingangssignal
den Überlast–/Begrenzungs–Pegel erreicht. Dies wird durch die Stellung des Gain–Reglers
(Eingangsverstärkung des Senders) und den Ausgangspegel der Gitarre oder Baßgitarre
(The Guitarist-UHF-Systeme) und von der Lautstärke des Sängers oder Sprechers (The
Vocal Artist-UHF-, The Presenter-UHF- und The Headset-UHF-Systeme) beeinflußt.
4.
Lautstärkeregler: Diesen Knopf drehen, um den Lautstärkepegel des Empfängerausgangs
zu erhöhen oder zu reduzieren. Dieser Regler wirkt sich nicht auf die AUDIOSPITZENWERT–
Anzeige aus.
5.
Halbfeste Empfängerantennen: Die halbfesten Empfängerantennen sollten im Winkel von 45°
zur der Senkrechten voneinander wegzeigen, damit optimale Empfangsleistung erzielt wird.
Wenn sie gestapelt oder Rack–montiert sind, dürfen sie sich die Antennen nicht berühren.
6.
1/4" (6,35mm) Audioausgangs–Klinkensteckerbuchse (unsymmetrisch hochohmig): Ein
unsymmetrisches Audiokabel mit einem 1/4 Zoll Klinkenstecker (wie z.B. ein gewöhnliches
Gitarrenkabel) kann zwischen dieser Steckerbuchse und dem Verstärkereingang verwendet
werden.
7.
XLR–Audioausgangs–Steckerbuchse (symmetrisch niederohmig): An dieser Stecker-
buchse ein XLR–Audiokabel mit dem Eingang des Mischpults verbinden.
8.
Mikrofon/Leitungspegel–Schiebeschalter: Schaltet den Ausgang der XLR–Buchse um
zwischen Mikrofon– und Leitungspegel. Leitungspegel wird empfohlen, wenn der Empfänger
an ein Mischpult oder einen Verstärker ohne verfügbaren Mikrofonpegeleingang angeschlossen
wird— z.B. an einen Leistungsverstärker, ein Signalverarbeitungsgerät oder einen Videorecorder.
9.
Squelch (Rauschsperre): Justiert die Rauschsperre, um entweder mehr Wert auf die Sig-
nalqualität oder die Systemreichweite zu legen. Diese Steuerung wurde im Werk voreingestellt
und muß gewöhnlich nicht weiter verstellt werden. Für weitere Informationen siehe Abschnitt
Einstellung der Empfänger–Rauschsperre.
10.
Steckerbuchse für Spannungsversorgung: Den Wechselstrom–Adapter an diese
Steckerbuchse und dann an eine Wechselstrom–Steckdose anschließen.
11.
Netzkabel–Haltebügel: Befestigt das Netzteilkabel am Empfänger.
6
5
. .
. .
.
. .
.
.
.
3
4

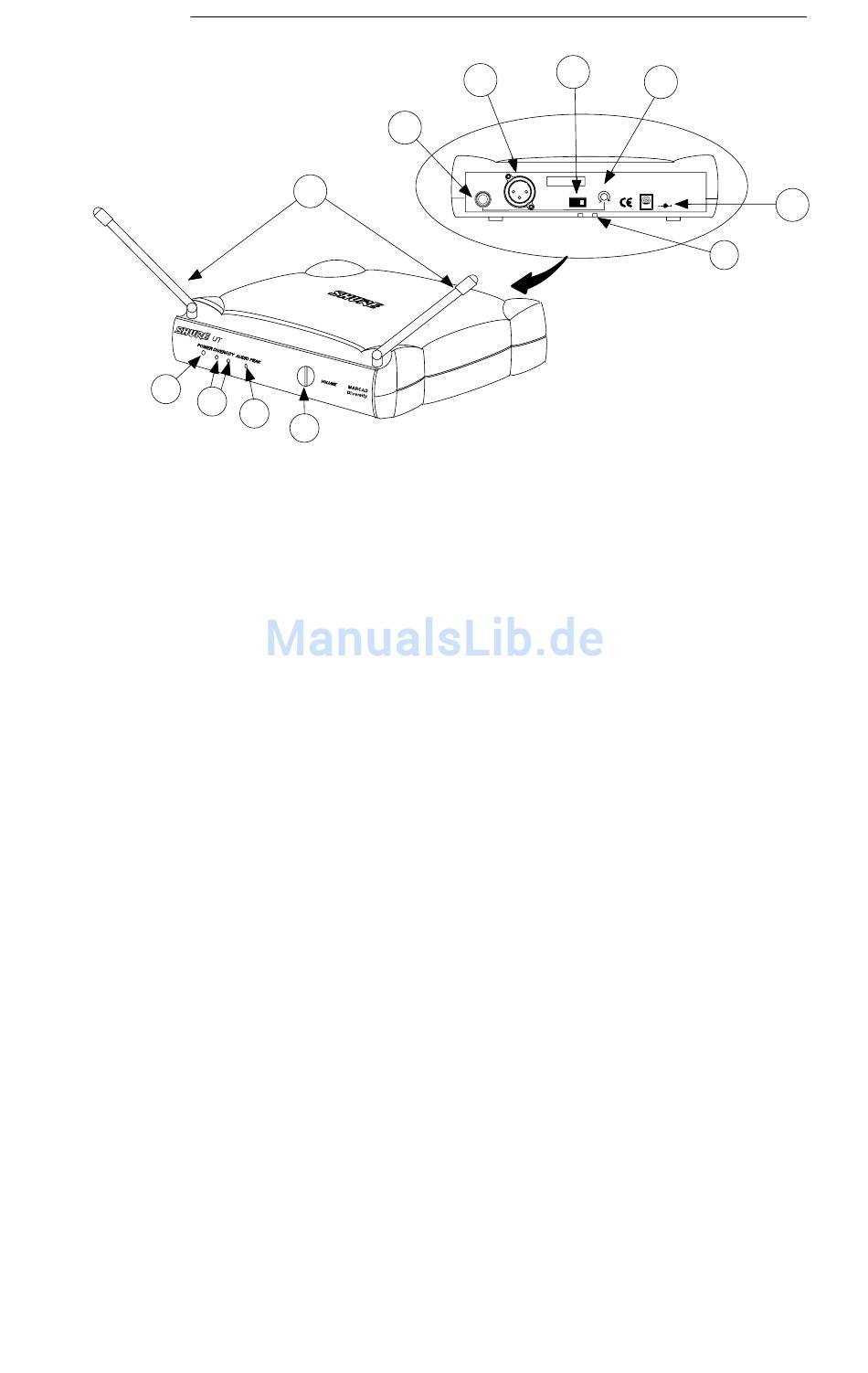

ABBILDUNG 2
.
8
7
UNBALANCED
HIGH Z
LINE MIC
BALANCED
LOW Z
40
9
SHURE BOTHERS INC.
EVANSTON IL 60202 USA
SQUELCH
UT4 DIVERSTIY RECEIVER
DC INPUT
12–18 VDC
MIN MAX
11
10
