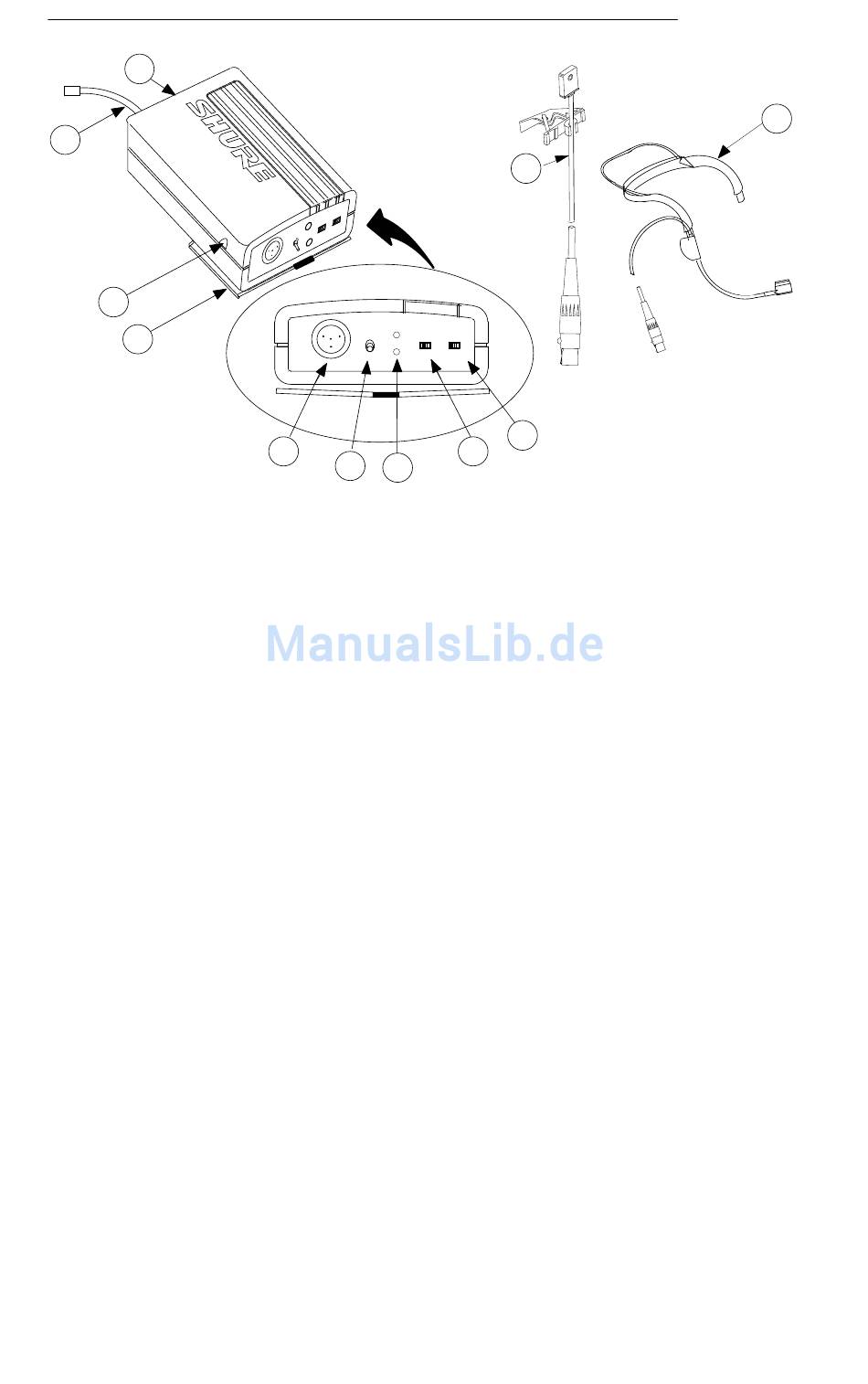

LEISTUNGSMERKMALE DES TASCHENSENDERS UT1 (ABBILDUNG 3)
1.
An/Aus–Schalter: Schaltet die Spannungsversorgung des Senders an und aus.
2.
Eingangsdämpfungsschalter: Ein eingespeistes Audiosignal kann zwischen 0 dB und
–20 dB bedämpft werden. Mit dem Gain–Regler wird anschließend eine Feinabstimmung
der Audioverstärkung vorgenommen. –20 dB empfiehlt sich zum Beispiel bei Elektrogitarren
mit hohen Ausgangspegel.
3.
Betriebs–/Batterieanzeige: Die grüne Anzeige leuchtet auf, wenn der Sender eingeschaltet
ist. Die rote Anzeige leuchtet auf, wenn die Batterie nur noch eine Stunde hält.
4.
An/Stumm–Schalter: Unterbricht die interne Verbindung zwischen Audioeingang und
Sender. Unerwünschte Audiosignale werden "stumm"– geschaltet, ohne den Sender
auszuschalten. Bei einem Handsender wird die Mikrofonkapsel ausgeschaltet, während bei
einem Taschensender der Audioeingang unterbrochen wird. Es werden somit störende
Schaltgeräusche der Sendestufe vermieden.
5.
Eingangsbuchse: Hierbei handelt es sich um eine Miniatur-Steckverbindung, (TB4M) die
den Anschluß verschiedener Lavalier– und Kopfbügelmikrofonkabel sowie des Instrumen-
ten-adapterkabels WA302 von Shure ermöglicht.
6.
Gürtelhalter: Ermöglicht das Tragen des Senders an einem Gürtel, Hosen–/Rockbund oder
Gitarrengurt.
7.
Gain-Regler: Ermöglicht die Anpassung der Audioeingangsverstärkung an verschiedene
Eingangssignalpegel (wie z.B. Sprechen in ein Mikrofon oder Spielen auf einem Musikinstru-
ment). Ab Werk befindet sich der Regler in Mittelstellung. Die Einstellungen werden mit einem
kleinen Schraubenzieher vorgenommen.
8.
Antenne: An der Unterseite des Taschensenders UT1 ist eine flexible Drahtantenne fest
angebracht. Um eine optimale Leistung zu erzielen, muß die Antenne senkrecht herabhängen
und darf nicht zusammengerollt oder gebündelt sein.
9.
Batteriefach:Faßt eine 9 V–Batterie. Der Klappdeckel läßt sich zum Wechseln der Batterie
öffnen.
10.
Lavalier–Mikrofon (WL93 dargestellt): Kondensator–Lavalier–Mikrofone mit Kugel–
(WL93), Supernieren– (WL184) oder Nierencharakteristik (WL185) können mit einem Ansteck-
clip an einer Krawatte, an einem Revers oder an einem akustischen Musikinstrument angebracht
werden. Diese Mikrofone haben einen Miniatur–Steckverbindung, (TA4F) welcher in den Tas-
chensender des The Presenter–Systems paßt. (Lavalier–Mikrofon ist im Lieferumfang des The
Presenter–Systems)
11.
Kopfbügelmikrofon (WH20TQG dargestellt): Das Kopfbügelmikrofon besteht aus dem
Kopfbügel, dem Kopfband und einem angeschlossenen Miniatur–Steckverbindung (TA4F).
Siehe Schild am Kopfbügel für Anleitungen zum Zusammenbau (Kopfbügelmikrofon ist im
Lieferumfang des The Headset–Systems).
LOW BATT
INPUT
ON
ATTEN
0 -20 OFF PWR
MUTE
5
4
3
ABBILDUNG 3
41
10
1
2
DEUTSCH
11
