MONTAGE DER SENDERBATTERIE

1.
Den AN/AUS–Schalter des Senders auf AUS (OFF) stellen.
2.

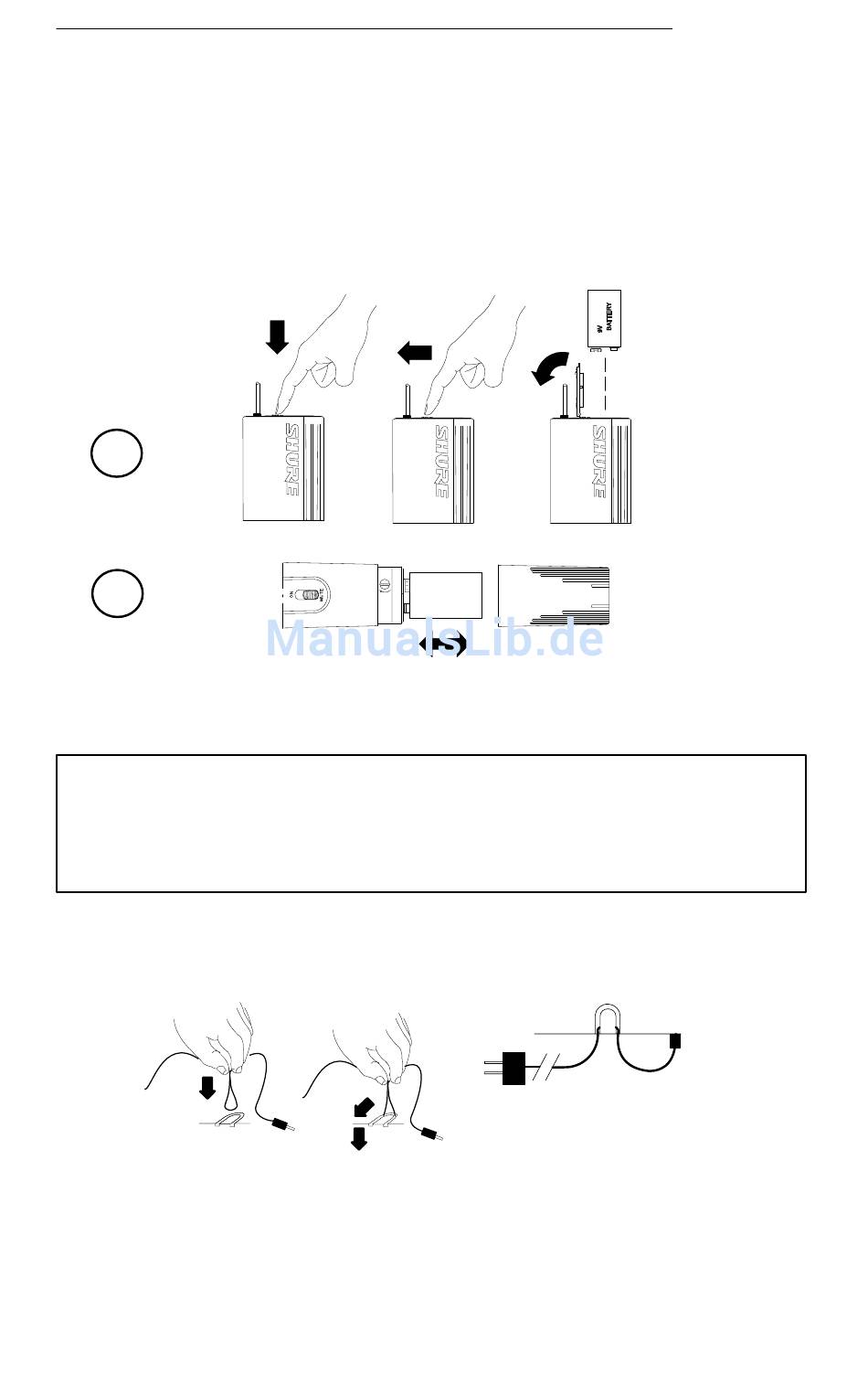

Am Taschensender: Die Seite der Batteriefachabdeckung, die mit ÖFFNEN (OPEN) beschriftet
ist, nach unten drücken, nach hinten schieben und aufklappen (wie in Abbildung 6A dargestellt).
3.
Handsender: Batterieabdeckung des Senders, wie in Abbildung 6B dargestellt, abschrauben.
Die Batterieklemmen sind nun sichtbar.
4.
Eine neue 9 V–Batterie in das Batteriefach einlegen, wie in Abbildung 6 dargestellt.
5.
Die Batterieabdeckung wieder anbringen.
6.
Wenn die rote Leuchte "BATTERY LOW" (schwache Batterie) des Senders leuchtet, ist noch
maximal 1 Stunde Batterieladung vorhanden; die Batterie bei der ersten Gelegenheit wechseln.
A
B
WICHTIG: Es werden 9 V–Alkali–Batterien empfohlen, 9 V–Lithium–Batterien können alternativ
hierzu eingesetzt werden. Zink–Kohle– und Zinkchlorid–Batterien erbringen keine ausreichende
Leistung und werden nicht empfohlen. Es können auch wiederaufladbare 8,4 V–Nickel–
Cadmium–Batterien verwendet werden, doch werden diese aufgrund ihrer kurzen Lebensdauer
nicht empfohlen. Siehe Batterielebensdauer im Abschnitt "Technische Daten" zu weiteren
Einzelheiten bezüglich der Batteriewahl.
BEFESTIGUNG DES WECHSELSTROMADAPTERKABELS IM NETZKA-
BEL–HALTEBÜGEL
A
1.
Siehe Abbildung 7. Den Empfänger umdrehen und den Netzkabel–Haltebügel ausfindig
machen. Das Wechselstromadapterkabel etwa 15 cm vom Gleichstromstecker entfernt
knicken und eine kleine Schleife (A) bilden. Das Kabel senkrecht zum Haltebügel halten und
die Spitze der Schleife in die Auschbuchtung des Haltebügels absenken.
2.
Das Kabel weiterhin senkrecht halten, es unter der Lasche in Richtung Vorderseite des
Empfängers (B) durchziehen, es nach unten ziehen und das Kabel im Haltebügel (C) fixieren.
-
+
ABBILDUNG 6
WECHSELSTROMADAPTER UND
B
ABBILDUNG 7
43
DEUTSCH
- +
NETZKABEL–HALTEBUGEL
(ANSICHT VON UNTEN)
C
