SYSTEMTYPEN
The Vocal Artist-UHF ist ein Handsender-System für Sänger, die sich auf die hohe Qualität von
Shure–Mikrofonen und die Freiheit drahtloser Vorstellungen verlassen möchten. Das Vocal Artist–
UHF System umfaßt entweder das dynamische Mikrofon Shure BETA58
sche Mikrofon SM58
The Presenter-UHF ist ein Taschensender-System für Sprecher, die ein unauffälliges Lavalier–
Mikrofon benutzen und ihre Hände freihalten möchten. Man kann zwischen folgenden Shure
Mikrominiatur–Lavalier–Mikrofonem wählen: dem WL93 mit Kugelcharakteristik, dem WL184
mit Supernierencharakteristik oder dem WL185 mit Nierencharakteristik.
The Headset-UHF ist ein Taschensender-System für Benutzer, die körperlich aktiv sind und die
Hände während des Mikrofonbetriebs frei haben möchten. Diese Vorteile können zusammen mit
der Leistung von drahtlosen Shure-Geräten genutzt werden. Es wird mit dem Kopfbügelmikrofon
WH20TQG ausgeliefert.
The Guitarist-UHF ist ein Taschensender-System für elektrische Gitarren, Baßgitarren und anderen
elektrischen Musikinstrumente. Das optional erhältliche Instrumentenmikrofon WM98 kann mit dem
Montageset A98KCS mit Blech- und Holzblasinstrumenten verwendet werden. The Guitarist bietet
die Freiheit eines drahtlosen Systems und die zuverlässige hohe Klangqualität von Shure.
SYSTEMKOMPONENTEN
Komponente The Vocal Artist-UHF
Sender Mikrofon-Handsender
Mikrofon* BETA58
Handsender
Empfänger
Stromversor-
gung
Mitgeliefertes Mikrofonstativadapter,
Vinyl-Sendertasche,
Zubehör
EmpfängerStandfüße,
Empfänger-VELCRO
Befestigungsbänder
*Weitere Mikrofone können zu einem späteren Zeitpunkt erhältlich sein

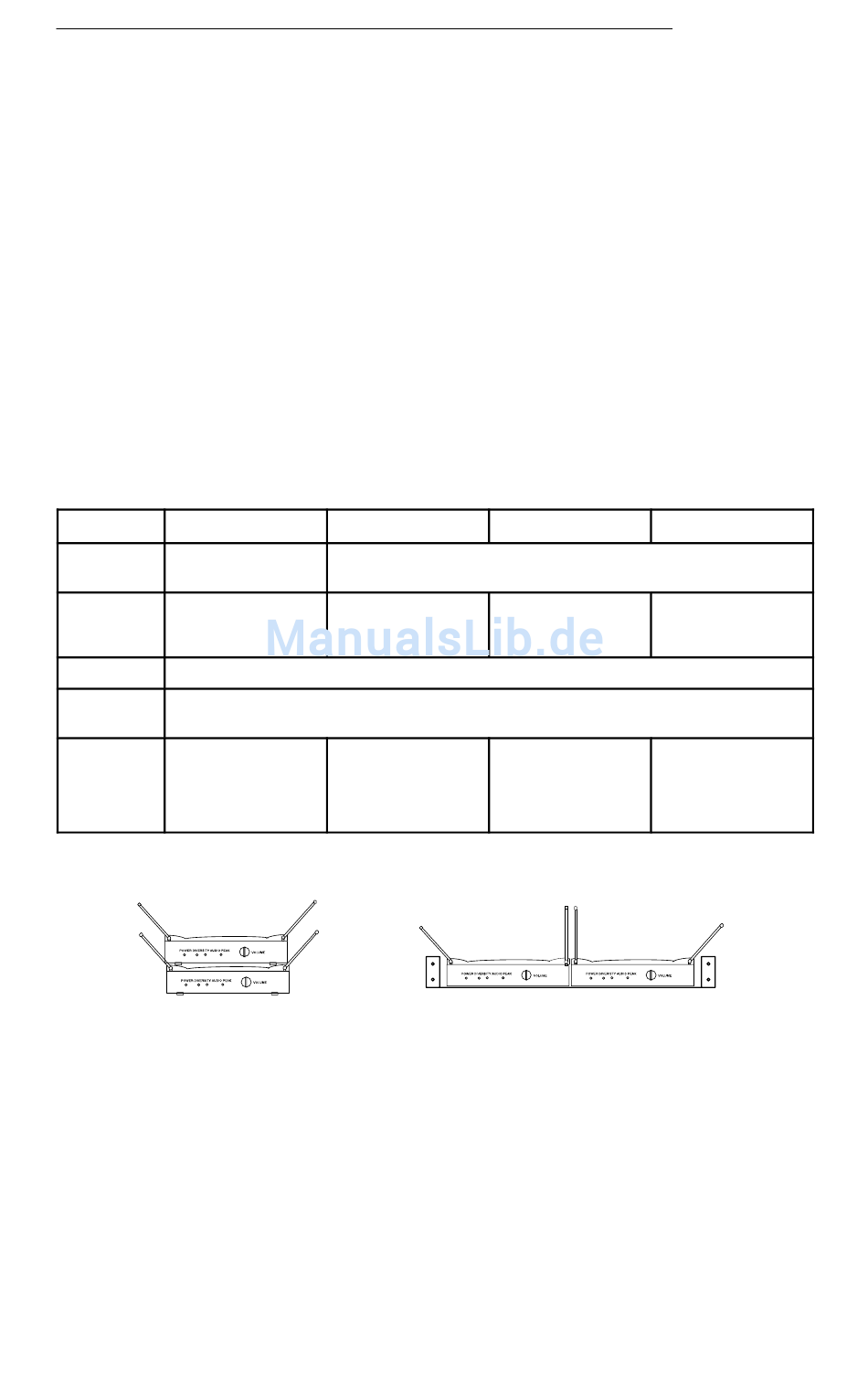

STAPELN UND RACK–MONTAGE VON EMPFÄNGERN
SHURE
SHURE
GESTAPELTE EMPFÄNGER
Der UT4–Empfänger kann in zahlreichen Anwendungen eingesetzt werden und läßt sich einfach
stapeln oder in einem Rack montieren, damit mehrere Systeme eingesetzt werden können (siehe
Abbildung 1).
•
So werden Empfänger gestapelt: Die vorstehenden Ecken erzeugen Stabilität, wenn die
Empfänger gestapelt und mit angebrachten Standfüßen auf einer ebenen Fläche aufgestellt
werden. Es ist wichtig, daß die Antennen in einem Winkel von 45° zur Senkrechten plaziert
werden und sich nicht gegenseitig berühren.
•
So werden Empfänger im Rack montiert: Das Chassis des UT4 ist 197 mm breit; es
passen daher zwei Empfänger in einen standardmäßigen Rack–Einbauplatz passen. Die
äußeren Antennen in einem Winkel von 45° zur Senkrechten ausrichten; die inneren Antennen
senkrecht aufstellen. DIE ANTENNEN DÜRFEN SICH NICHT KREUZEN ODER
BERÜHREN. (Siehe Sonderzubehör für Rackmontage.)

mit einem eingebauten Sender.
The Presenter-UHF
UT2
 
oder SM58 WL93, WL184 oder
WL185 Subminiatur
Lavalier Microfon
UT4 Diversity–Empfänger mit MARCAD–Schaltungstechnik
PS20 (120 V~, 60 Hz) oder PS20E (230 V~, 50 Hz)
Vinyl–Sendertasche,
Empfänger–
Standfüße,

Empfänger–VELCRO–
Befestigungsbänder
ABBILDUNG 1
The Headset-UHF
Taschensender UT1
WH20TQG Kopfbügel-
mikrofon
Vinyl–Sendertasche,
Empfänger–
Standfüße,
Empfänger–VELCRO–
Befestigungsbänder
SHURE SHURE
RACK–MONTIERTE EMPFÄNGER
39
DEUTSCH

oder das dynami-
The Guitarist-UHF
—
Vinyl–Sendertasche,
Empfänger–
Standfüße,
Empfänger–VELCRO–
Befestigungsbänder
