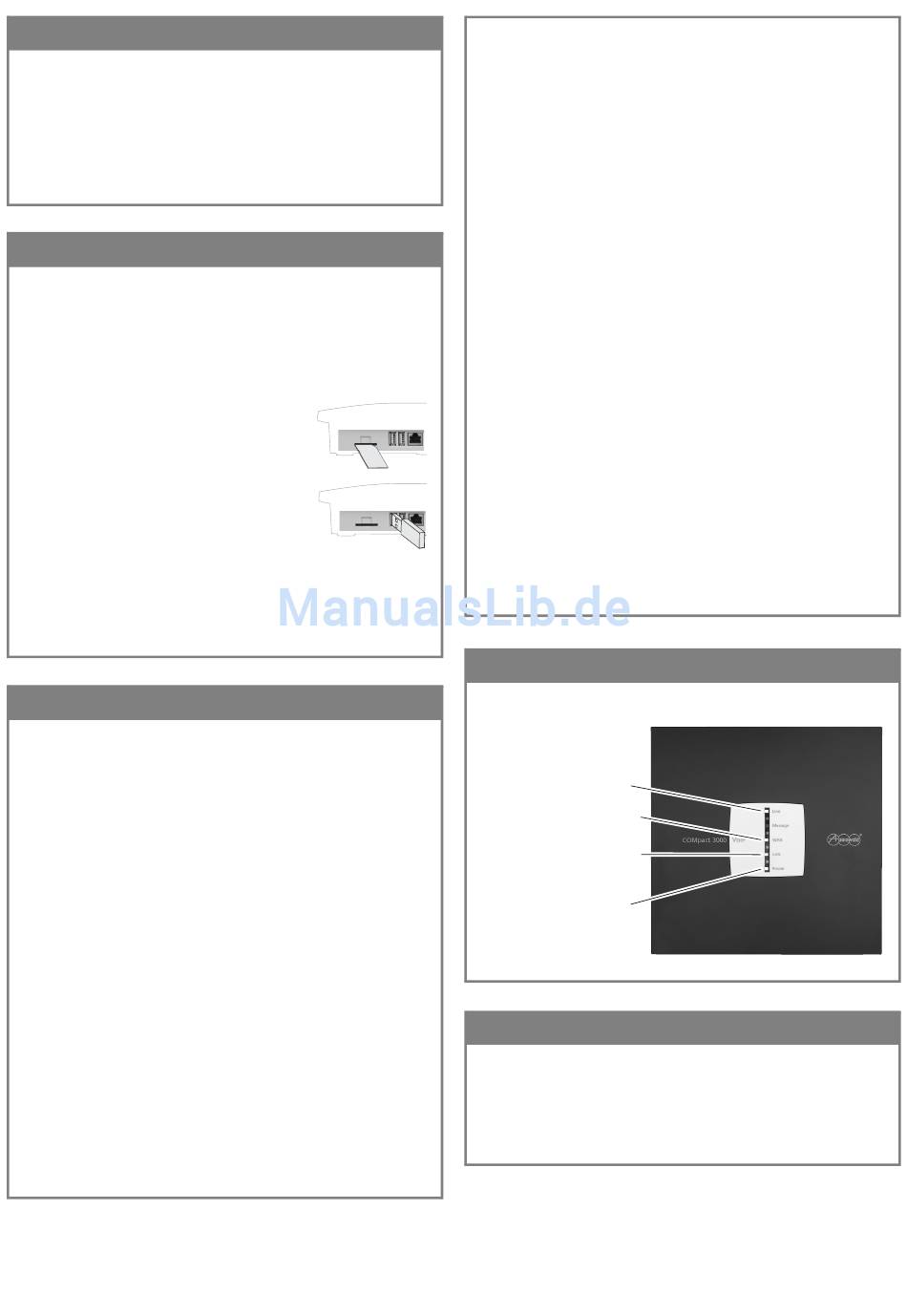

Auerswald COMpact 3000 VoIP Kurzanleitung Seite 2

Erste interne Gespräche führen
Direkt nach dem Einschalten können Sie bereits interne Gespräche führen.
Für interne Gespräche wählen Sie ** und eine interne Rufnummer (die angeschlossenen Telefone
besitzen im Auslieferzustand die Rufnummern 21 bis 24, am Modul die Rufnummern 25 und 26, am
Ethernet-Port die Rufnummern 27 und 28).
Hinweise:
An einem Standard-ISDN-Telefon, einem ISDN-Systemtelefon und einem VoIP-System-
telefon muss die interne Rufnummer zunächst als MSN im Telefon eingetragen werden
(siehe Anleitung des Telefons).
Informationen zur Inbetriebnahme eines Standard-VoIP-Telefons an der TK-Anlage
finden Sie in der Bedienungsanleitung im Internet (siehe www.auerswald.de/service).
TK-Anlage ohne PC einrichten
Für den Fall, dass kein PC für die Konfiguration der TK-Anlage zur Verfügung steht, besteht folgende
Möglichkeit, die TK-Anlage auch ohne PC einzurichten.
Haben Sie von Ihrem Fachhändler einen USB-Speicherstick oder eine SD-Speicherkarte mit einer
fertigen Konfiguration (auconfig.cfg im Wurzelverzeichnis) erhalten, können Sie diese automatisch in
die TK-Anlage laden. Gehen Sie wie unter Konfiguration automatisch laden beschrieben vor.
Konfiguration automatisch laden
1. Ziehen Sie das Steckernetzteil aus der Steckdose.
2. Stecken Sie den USB-Speicherstick in den USB-Port bzw. die
SD-Speicherkarte in die SD-Kartenfassung seitlich am Gehäuse
der TK-Anlage.
3. Stecken Sie das Steckernetzteil wieder in die Steckdose.
Die Konfiguration wird automatisch in die Anlage geladen.
Die LED „Power" leuchtet/blinkt für bis zu zwei Minuten rot und
orange. Leuchtet die LED grün, ist die TK-Anlage betriebsbereit.
Hinweis: Befindet sich die TK-Anlage nicht mehr im Auslie-
ferzustand, findet keine automatische Konfiguration statt.
Damit die Konfiguration trotzdem in die Anlage gespeichert
wird, gehen Sie wie anschließend beschrieben vor.
a) Heben Sie den Hörer eines internen Telefons ab.
##8
b) Wählen Sie nacheinander , die 6-stellige Admin-PIN (
902#
und * .
Sie hören den Quittungston (pulsierender Ton).
c) Legen Sie den Hörer auf.
TK-Anlage mit PC einrichten
Die Einrichtung der TK-Anlage mit einem PC erfolgt über den in der TK-Anlage integrierten Konfigu-
rationsmanager, der über die IP-Adresse der TK-Anlage zu erreichen ist. Gehen Sie abhängig von
Ihrer Anschluss- und Netzwerksituation wie folgt vor.
• Haben Sie die TK-Anlage an einen Router angeschlossen, der als DHCP-Server IP-Adressen an
die angeschlossenen Geräte vergibt (Standardeinstellung der meisten Router), erreichen Sie die
TK-Anlage über zwei IP-Adressen:
1. Über die feste IP-Adresse 169.254.1.240.
2. Über die vom DHCP-Server vergebene IP-Adresse.
Gehen Sie wie unter Konfigurationsmanager öffnen beschrieben vor. Funktioniert die feste IP-
Adresse nicht, müssen Sie zunächst die vom DHCP-Server vergebene IP-Adresse abfragen.
Gehen Sie dazu wie unter IP-Adresse der TK-Anlage abfragen beschrieben vor.
Hinweis: Wenn auf dem verwendeten PC der UPnP-Dienst (siehe Windows-Hilfe)
installiert und eingeschaltet ist, müssen Sie die IP-Adresse zum Öffnen des Konfigura-
tionsmanagers nicht kennen. Das Abfragen der IP-Adresse kann entfallen.
• Haben Sie die TK-Anlage an ein Netzwerk angeschlossen, in dem IP-Adressen fest vergeben
wurden, muss die IP-Konfiguration der TK-Anlage für die Verwendung im Netzwerk angepasst
werden. Wenden Sie sich an den zuständigen Systemadministrator. Gehen Sie wie unter Feste
IP-Adresse in der TK-Anlage einstellen und anschließend wie unter Konfigurationsmanager
öffnen beschrieben vor.
• Haben Sie die TK-Anlage noch nicht an einen Router aber direkt an einen einzelnen PC
angeschlossen, der seine IP-Adresse automatisch bezieht (Standardeinstellung unter Windows
und Mac OS X), erreichen Sie die TK-Anlage über die feste IP-Adresse 169.254.1.240. Gehen
Sie wie unter Konfigurationsmanager öffnen beschrieben vor.
IP-Adresse der TK-Anlage abfragen
1. Heben Sie den Hörer eines internen, CLIP-fähigen Telefons ab.
##8 941#
2. Wählen Sie * .
Sie hören den Quittungston (pulsierender Ton).
3. Legen Sie den Hörer auf.
Sie erhalten einen Anruf. Die IP-Adresse der TK-Anlage wird im Display des Telefons 12-stellig
angezeigt, z. B. für 192.168.2.10: 192168002010.
111111
im Auslieferzustand)
Feste IP-Adresse in der TK-Anlage einstellen
1. Heben Sie den Hörer eines internen Telefons ab.
##8
2. Wählen Sie nacheinander , die 6-stellige Admin-PIN (
* 930 * 0#
und .
Sie hören den Quittungston (pulsierender Ton).
In der TK-Anlage ist die Funktion DHCP-Client ausgeschaltet.
3. Legen Sie den Hörer auf und heben Sie ihn wieder ab.
##8
4. Wählen Sie nacheinander , die 6-stellige Admin-PIN (
* 931 *
, die 12-stellige IP-Adresse (z. B. für 192.168.2.10: 192168002010) und
Sie hören den Quittungston (pulsierender Ton).
In der TK-Anlage ist die eingegebene IP-Adresse eingestellt (für Subnetzmaske 255.255.255.0).
5. Legen Sie den Hörer auf.
Hinweis: Weitere Informationen finden Sie in der Bedienungsanleitung im Internet
(siehe www.auerswald.de/service).
Konfigurationsmanager öffnen
Hinweis: Wenn auf dem verwendeten PC der UPnP-Dienst installiert und eingeschaltet
ist, kann die TK-Anlage als Gerät „Auerswald PBX" in der Netzwerkumgebung gefunden
und ausgewählt werden. Der Konfigurationsmanager wird dann im Browser geöffnet. Die
Schritte 1. und 2. entfallen. Fahren Sie fort mit 3.
1. Starten Sie einen Browser (z. B. den Mozilla Firefox in aktueller Version).
2. Geben Sie im Adressfeld des Browsers die IP-Adresse der TK-Anlage ein.
Beispiel für die Eingabe der festen IP-Adresse http://169.254.1.240.
Der Anmeldedialog wird geöffnet.
3. Geben Sie den Benutzernamen (admin im Auslieferzustand) und die 6-stellige Admin-PIN
111111
( im Auslieferzustand) ein.
4. Klicken Sie auf Anmelden.
Der Konfigurationsassistent des Konfigurationsmanagers wird geöffnet.
Hinweis: Befindet sich die TK-Anlage nicht mehr im Auslieferzustand, wird der Konfigu-
rationsassistent nicht mehr automatisch gestartet. Sie können ihn trotzdem durch
Klicken auf Konfigurationsassistent in der Navigation links oben aufrufen.
5. Führen Sie mithilfe des Konfigurationsassistenten eine Schnelleinrichtung der TK-Anlage durch.
Im Verlauf der Schnelleinrichtung werden alle grundlegenden Einstellungen vorgenommen.
6. Führen Sie ggf. ein Firmware-Update durch, um die TK-Anlage mit neu verfügbaren Funktionen
zu erweitern. Informationen über Neuerungen finden Sie im Internet (siehe www.auerswald.de/
service).
Installation überprüfen
Überprüfen Sie die Installation anhand der LEDs:
LED „Line" leuchtet grün
(das Amt ist bereit und frei,
VoIP-Account ist registriert)
LED „WAN" leuchtet/blinkt grün
(Verbindung zum Router besteht)
LED „LAN" leuchtet/blinkt grün
(Verbindung zum PC/Netzwerk besteht)
LED „Power" leuchtet grün
(die TK-Anlage ist betriebsbereit)
