5 Installation
DE

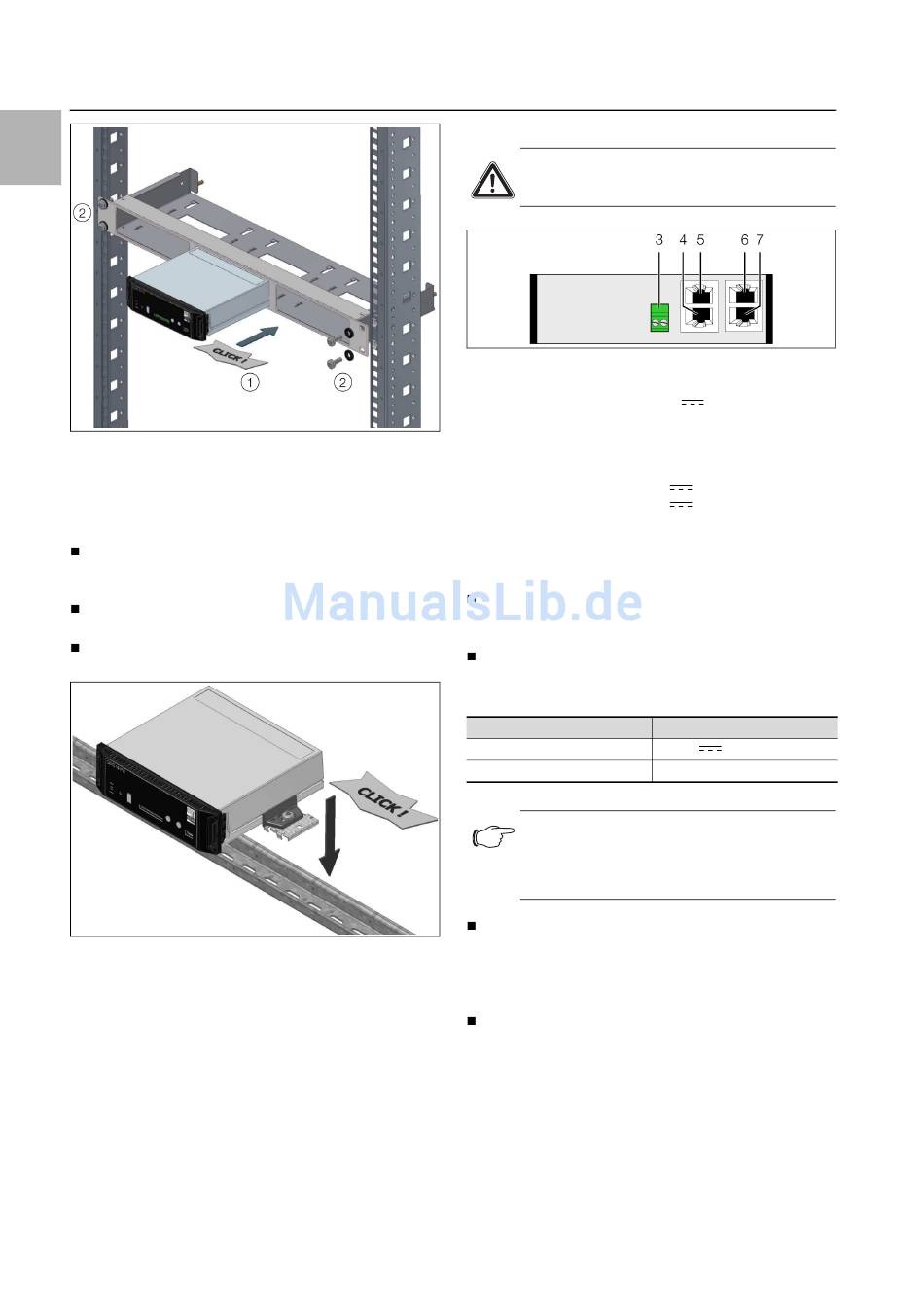

Abb. 7:
Befestigen der Montageeinheit in einem Einschub
5.3.4
Montage auf einer Hutschiene
Die Hutschienenmontage erfolgt mit Hilfe der im Liefe-
rumfang beigelegten Montageclips und den ebenfalls
beigelegten Federclips.
Schieben Sie jeweils links und rechts einen Monta-
geclip auf die seitlichen Führungsleisten der CAN-
Bus Unit auf.
Schrauben Sie jeweils einen Federclip zur Hutschi-
enenmontage auf die Montageclips.
Setzen Sie die CAN-Bus Unit mit den Federclips auf
die Hutschiene auf.
Abb. 8:
Hutschienenmontage der CAN-Bus Unit
10
5.4
Elektrischer Anschluss
Das Gerät ist erst nach Trennung von al-
len Spannungsquellen spannungsfrei!
Abb. 9:
Rückseite der CAN-Bus Unit
Legende
3
Spannungsversorgung 24 V
4
Anschluss für PSM-Stromschienen, PSM Module oder
Fan Control System FCS RJ 45
5
Anschluss für PSM-Stromschienen, PSM Module oder
Fan Control System FCS RJ 45
6
CAN-Bus-Anschluss, 24 V
7
CAN-Bus-Anschluss, 24 V
Die CAN-Bus Unit muss direkt über die Klemmenste-
cker mit einem CMC III-Netzteil (7030.060) verbunden
werden.
Schließen Sie hierzu den 24 V-Ausgang (Direktan-
schluss) des Netzteils am entsprechenden An-
schluss der CAN-Bus Unit (Abb. 9, Pos. 3) an.
Beachten Sie hierbei die Pin-Belegung des An-
schlusses an der CAN-Bus Unit (siehe auch Geräte-
beschriftung).
Pin
Pin 1 (links)
Pin 2 (rechts)
Tab. 1: Pin-Belegung an der CAN-Bus Unit
Hinweis:
Die o. g. Bezeichnungen „links" und
„rechts" gelten beim Blick von hinten auf
das Gerät (Abb. 9).
Beachten Sie des Weiteren die Pin-Belegung des
Netzteils (7030.060). Diese finden Sie in der zuge-
hörigen Dokumentation.
5.5
Anschluss der CAN-Bus Unit
Schließen Sie eine der folgenden Komponenten am
entsprechenden Anschluss an (Abb 9, Pos. 4).
– Fan Control System FCS (7320.810)
– FCS Lüfterblech DC (7858.488)
– PCU 8-fach (7200.001)
– PCU C13/Schuko LED 6-fach (7859.215)
– PCU C13 LED 8-fach (7859.225)
– PCU C13/19 LED 6-fach (7859.235)
– Aktives PSM C13 8-fach (7856.201)
– Aktives PSM C13/Schuko 6-fach (7856.203)
(Direktanschluss)
Signal
+24 V
GND
Rittal CAN-Bus Unit für CMC III
