6 Bedienung
tage-, Installations- und Bedienungsanleitung der
DE
CMC III Processing Unit). Hierdurch muss nicht jeder
dieser Ausgänge einzeln geschaltet werden bzw.es
muss nicht für jeden dieser Ausgänge separat ein ent-
sprechender Task angelegt werden.
Des Weiteren wird in der Ebene „Plug 1" noch folgen-
der Parameter angezeigt:
Parameter
Erläuterung
Status
Aktueller Status des Ausgangs 1.
Tab. 19: Anzeigen in der Ebene „Plug 1"
Ebene „Plug 2" bis „Plug 6"
Auf den Ebenen „Plug 2" bis „Plug 6" werden Einstel-
lungen zu den Ausgängen 2-6 durchgeführt. Die Dar-
stellungen entsprechen vollständig denen für den
„Plug 1" (vgl. Abschnitt Ebene „Plug 1").
6.5.5
Steckdosenmodule schaltbar mit Einzel-
strommessung je Ausgang
Die folgende Beschreibung bezieht sich auf folgende
Komponenten:
– PCU C13/Schuko LED 6-fach (7859.215)
– PCU C13 LED 8-fach (7859.225)
– PCU C13/19 LED 6-fach (7859.235)
– Aktives PSM C13/Schuko LED 6-fach (7859.212)
– Aktives PSM C13 LED 8-fach (7859.222)
– Aktives PSM C13/19 LED 6-fach (7859.232)
Auf der Ebene „PSM_P2_4" werden Einstellungen zur
jeweils verwendeten Komponente durchgeführt.
Auch hier besteht die Möglichkeit zwischen einer
Baum- und einer grafischen Darstellung zu wechseln
(vgl. Abschnitt 6.5.6 „PSM Stromschienen mit Mes-
sung").

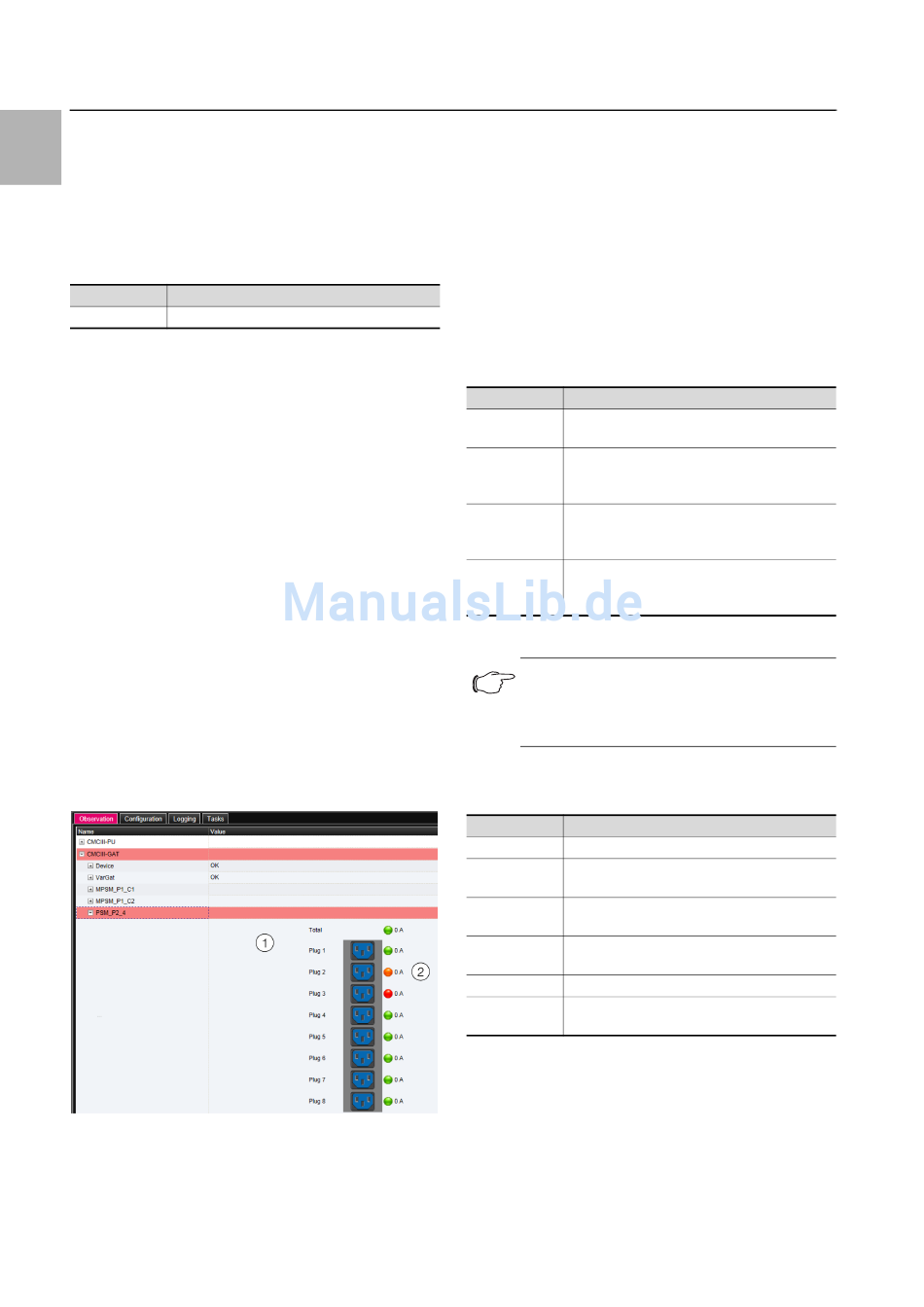

Abb. 15: Grafische Darstellung mit Statusanzeige
In der grafischen Darstellung (Abb. 15, Pos. 1) kön-
nen alle aktuellen Schaltzustände verändert und auf
einen Blick eingesehen werden.
16
Des Weiteren erhalten Sie ein Überblick über die Sta-
tus jedes Ausgangs, die farblich dargestellt werden
(Abb. 15, Pos. 2):
– grün: OK
– gelb: Warnung
– rot: Alarm
– schwarz: Ausgang ist ausgeschaltet.
Die folgenden Beschreibungen gehen davon aus,
dass Sie die Baumdarstellung angewählt haben.
Ebene „Unit"
In der Ebene „Unit" können Sie folgende Parameter
einstellen:
Parameter
Erläuterung
DescName
Individuelle Beschreibung der verwende-
ten Komponente.
SetPtHigh-
Obere Grenze des Stromwerts, bei deren
Alarm
Überschreiten eine Alarmmeldung ausge-
geben wird.
SetPtHigh-
Obere Grenze des Stromwerts, bei deren
Warning
Überschreiten eine Warnmeldung ausge-
geben wird.
SetPtLow-
Untere Grenze des Stromwerts, bei deren
Alarm
Unterschreiten eine Alarmmeldung ausge-
geben wird.
Tab. 20: Einstellungen in der Ebene „Unit"
Hinweis:
Wird für alle Grenzwerte auf der Ebene
„Unit" der Wert „0" eingetragen, ist der Sta-
tus bzgl. des Stromwerts immer „OK".
Des Weiteren werden in der Ebene „Unit" noch folgen-
de Parameter angezeigt:
Parameter
Erläuterung
Unit Type
Typ der Komponente, die verwendet wird.
Software Re-
Anzeige der Software-Version der verwen-
vision
deten Komponente.
Serial Num-
Anzeige der Seriennummer der verwende-
ber
ten Komponente.
Mounting Po-
Anzeige der Einspeisung der Stromschie-
sition
ne, die verwendet wird.
Value
Aktueller Stromwert.
Status
Aktueller Status bezogen auf den Strom-
wert der verwendeten Einspeisung.
Tab. 21: Anzeigen in der Ebene „Unit"
Ebene „Plug1"
In der Ebene „Plug1" können Sie folgende Parameter
einstellen:
