– Aktives PSM C13/19 6-fach (7856.204)
– Aktives PSM C13/Schuko LED 6-fach (7859.212)
– Aktives PSM C13 LED 8-fach (7859.222)
– Aktives PSM C13/19 LED 6-fach (7859.232)
– PSM Stromschiene 16 A (7856.016)
– PSM Stromschiene 32 A (7856.003)
– PSM Messmodul 16 A (7856.019)
Schließen Sie ggf. an der zweiten, freien Schnittstel-
le der CAN-Bus Unit (Abb. 9, Pos. 5) eine weitere
Komponente an.
Hinweis:
Beim Kaskadieren von PSM Modulen muss
jedem Modul an der lokalen 7-Segment-
Anzeige eine eindeutige Bus-Adresse zu-
gewiesen werden (vgl. Montage-, Installati-
ons- und Bedienungsanleitung der PSM
Module).
Jede angeschlossene Komponente wird automatisch
von der CAN-Bus Unit erkannt. Nach Anschluss der
Komponente ändert sich entsprechend die Statusan-
zeige der Multi-LED in der Front der CAN-Bus Unit.
Auch ändert sich die Anzeige der LED am RJ 45-An-
schluss für die Komponenten (vgl. Abschnitt 6.3.3
„Anzeigen der LEDs am RJ 45-Anschluss für die Kom-
ponenten").
Verbinden Sie die CAN-Bus-Unit über ein CAN-Bus-
Verbindungskabel mit einer CAN-Bus-Schnittstelle
der CMC III Processing Unit bzw. der benachbarten
Komponente im CAN-Bus (Abb. 9, Pos. 6).
Folgende CAN-Bus-Verbindungskabel aus dem
CMC III Zubehörprogramm können verwendet wer-
den:
– 7030.090 (Länge 0,5 m)
– 7030.091 (Länge 1 m)
– 7030.092 (Länge 1,5 m)
– 7030.093 (Länge 2 m)
– 7030.480 (Länge 3 m)
– 7030.490 (Länge 4 m)
– 7030.094 (Länge 5 m)
– 7030.095 (Länge 10 m)

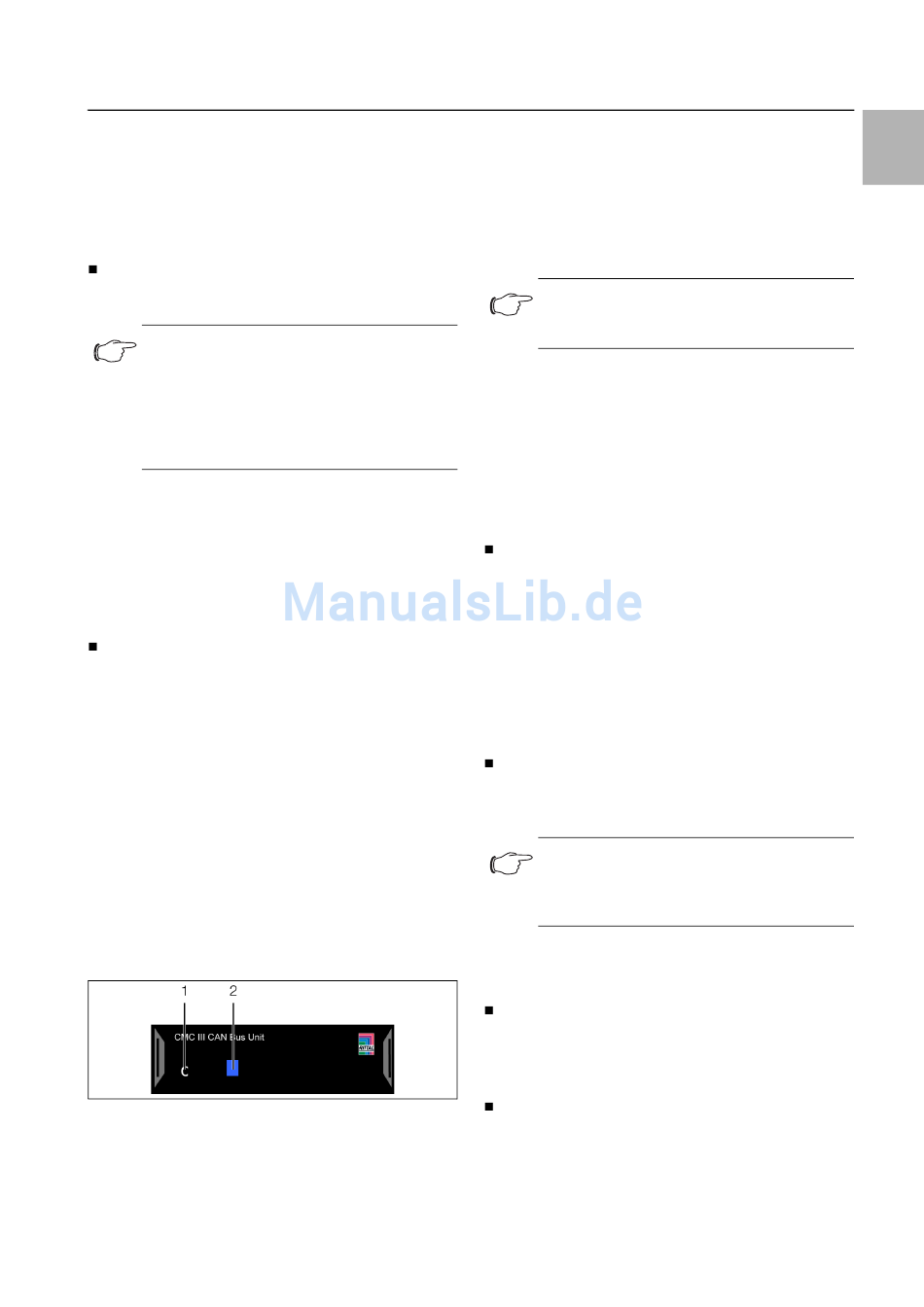

Abb. 10: Frontseite der CAN-Bus Unit
Legende
1
„C"-Taste zur Quittierung von Meldungen
2
Multi-LED zur Statusanzeige
Rittal CAN-Bus Unit für CMC III
Ggf. wird nach dem Anschluss ein Software-Update
der Unit durchgeführt. Während des gesamten Up-
date-Vorgangs leuchtet die Status-LED der CAN-
Bus Unit dauerhaft blau und blinkt zusätzlich violett,
während die Unit selbst ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Proces-
sing Unit weiß und es erscheint eine entsprechende
Meldung auf der Website.
Hinweis:
Solange der Update-Vorgang läuft, können
keine Einstellungen vorgenommen werden.
Das Update der Unit ist vollständig abgeschlossen,
wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am CAN-Bus-Anschluss der Unit leuch-
ten grün.
2. Die Multi-LED der Unit hinter der Frontblende blitzt
blau und zusätzlich grün, gelb oder rot, je nach
Zustand der Unit.
Der Anschluss weiterer Komponenten erfolgt als Dai-
sy Chain.
Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle der CAN-Bus Unit eine weitere Kompo-
nente an (z. B. einen anderen Sensortyp).
Anzeige der Statusänderung
– Die beiden grünen sowie die beiden roten CAN-Bus
LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft
in der Reihenfolge grün – gelb – rot.
– Die Muli-LED der CAN-Bus Unit blinkt dauerhaft
blau.
Drücken Sie die „C"-Taste an der CMC III
Processing Unit (ein erster Signalton ertönt) und hal-
ten Sie sie für ca. 3 Sekunden gedrückt, bis ein
zweiter Signalton ertönt.
Hinweis:
Eine Auflistung aller Anzeigen der Multi-
LED finden Sie im Abschnitt 6.3.1. „Anzei-
gen der Multi-LED".
Die Multi-LED der Unit hinter der Frontblende blinkt
grün – gelb. Dies zeigt an, dass eine neue Kompo-
nente an der CAN-Bus Unit gefunden wurde.
Drücken Sie die „C"-Taste an der CAN-Bus Unit und
halten Sie sie für ca. 3 Sekunden gedrückt, bis die
LED kurz weiß aufleuchtet und dann kurz ausgeht.
Die CAN-Bus Unit wird neu von der Processing Unit
erkannt.
Drücken Sie erneut die „C"-Taste an der CMC III
Processing Unit (ein erster Signalton ertönt) und hal-
ten Sie sie für ca. 3 Sekunden gedrückt, bis ein
zweiter Signalton ertönt.
5 Installation
11
