6 Bedienung
Parameter
Erläuterung
DE
DescName
Individuelle Beschreibung der Tempera-
tur.
Setpoint
Sollwert der Temperatur, auf die geregelt
werden soll.
Tab. 10: Einstellungen in der Ebene „Temperature"
Des Weiteren werden in der Ebene „Temperature"
noch folgende Parameter angezeigt:
Parameter
Erläuterung
Value
Aktuell gemessener Temperaturwert.
Status
Aktueller Status bezogen auf den Tempe-
raturwert.
Tab. 11: Anzeigen in der Ebene „Temperature"
Ebene „PWM"
In der Ebene „PWM" kann die Beschreibung der Lüf-
terdrehzahl geändert werden.
Parameter
Erläuterung
DescName
Individuelle Beschreibung der Lüfterdreh-
zahl.
Tab. 12: Einstellungen in der Ebene „PWM"
Des Weiteren werden in der Ebene „PWM" noch fol-
gende Parameter angezeigt:
Parameter
Erläuterung
Value
Aktuelle Drehzahl der Lüfter in % der Maxi-
maldrehzahl.
Status
Aktueller Status bezogen auf die Lüfter-
drehzahl.
Tab. 13: Anzeigen in der Ebene „PWM"
Ebenen „Fan1" bis „Fan6"
In den Ebenen „Fan1" bis „Fan6" können die Be-
schreibungen der jeweiligen Lüfter geändert werden.
Parameter
Erläuterung
DescName
Individuelle Beschreibung des jeweiligen
Lüfters.
Tab. 14: Einstellungen in den Ebenen „Fan1" bis „Fan6"
Des Weiteren wird in den Ebenen „Fan1" bis „Fan6"
noch folgender Parameter angezeigt:
Parameter
Erläuterung
Status
Aktueller Status des jeweiligen Lüfters:
„n.a.": kein Lüfter angeschlossen.
„Error": Lüfter ist fehlerhaft.
„OK": kein Fehler.
Tab. 15: Anzeigen in den Ebenen „Fan1" bis „Fan6"
14
Hinweis:
Wird ein Lüfter angeschlossen, muss die-
ser am Fan Control System FCS bestätigt
werden (vgl. Abschnitt 6.5.3 „Fan Control
System/Lüfterblech", Ebene „Unit", Para-
meter „Command").
6.5.4
Steckdosenmodule schaltbar mit Sum-
menstrommessung
Die folgende Beschreibung bezieht sich auf folgende
Komponenten:
– PCU 8-fach (7200.001)
– Aktives PSM C13 8-fach (7856.201)
– Aktives PSM C13/Schuko 6-fach (7856.203)
– Aktives PSM C13/19 6-fach (7856.204)
Auf der Ebene „PSM_P1_1" werden Einstellungen zur
angeschlossenen Komponente durchgeführt. Hierzu
können Sie zwischen zwei Anzeigemöglichkeiten aus-
wählen:
– Baumdarstellung: Hier können Sie gezielt und
schnell auf einzelne Parameter zugreifen.
– Grafische Darstellung: Hier erhalten Sie einen
schnellen Überblick über alle Parameter der Kom-
ponente.
Wenn nach Anwahl der Ebene „PSM_P1_1" die unter-
geordneten Einträge „Unit", „Plug 1" usw. angezeigt
werden (Abb. 13, Pos. 1), schalten Sie folgenderma-
ßen auf die grafische Darstellung um:
Klicken Sie auf das farbige „Grafik"-Symbol hinter
dem Eintrag „PSM_P1_1" in Form eines stilisierten
Diagramms (Abb. 13, Pos. 2).

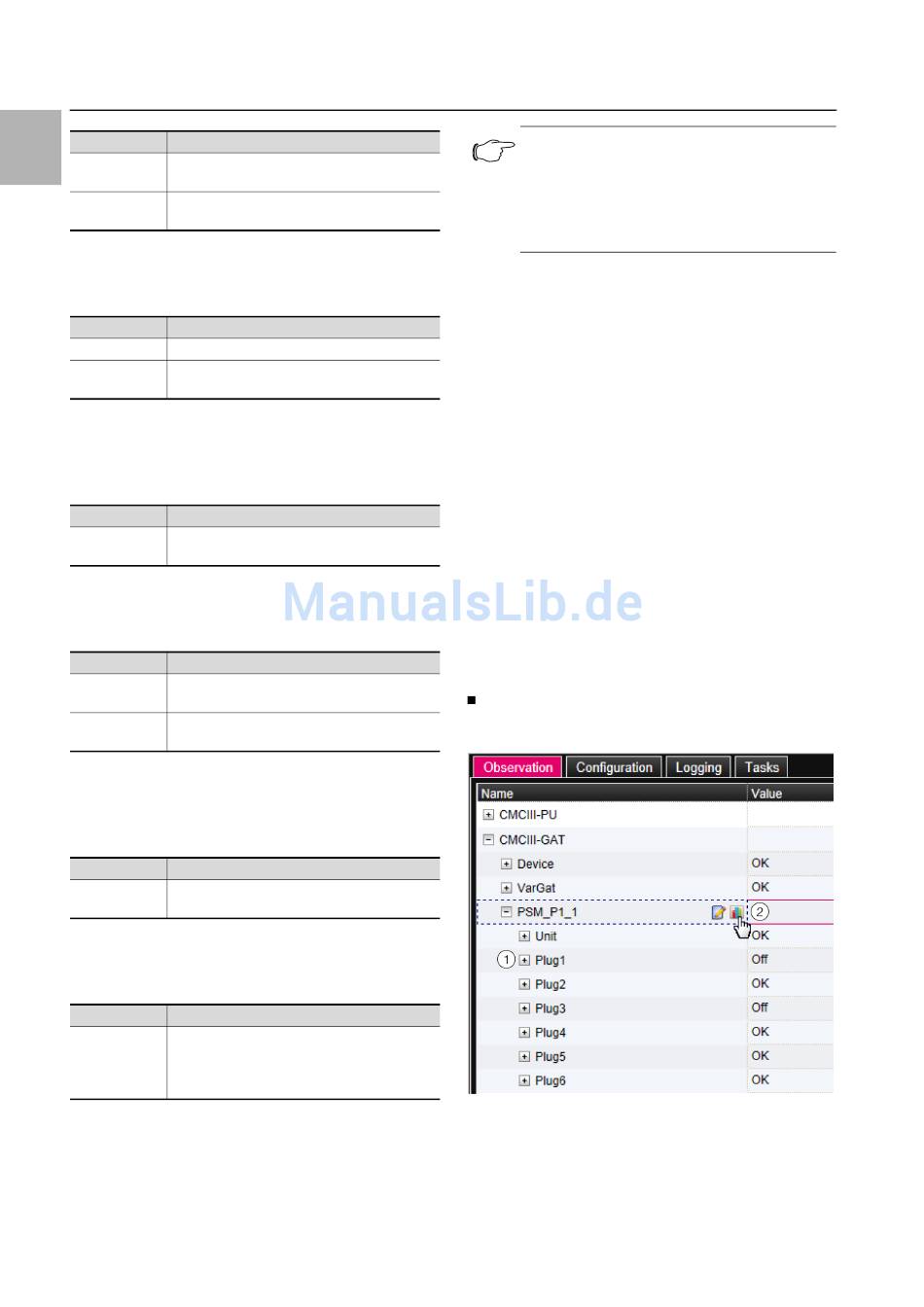

Abb. 13: Baumdarstellung
Die Anzeige wechselt in die grafische Darstellung
(Abb. 14). Hier können alle aktuellen Schaltzustände
verändert und auf einen Blick eingesehen werden.
