3 Produktübersicht
3.1

Aufbau des Dampf-Luftbefeuchters Nordmann Omega Pro

14
13
12
11
10
9
8
7
6
5
4
3
2
1
1 Ablaufhahn Kalkauffangbehälter
2 Kalkauffangbehälter
3 Kupplungsmuffe
4 Wasserzulaufanschluss (G 3/4")
5 Einlassventil
6 Abschlämmpumpe
7 Wasserzulaufschlauch
8 Wasserfüll und -entleerungsschlauch
9 Niveauschlauch
10 Niveaueinheit
11 Druckausgleichsleitung
12 Füllbecher
13 Kondensatanschluss (Rückführung)
14 Kondensatanschluss (Ablauf)
15 Dampfanschluss (ø45 mm)
16 Dampfstutzen

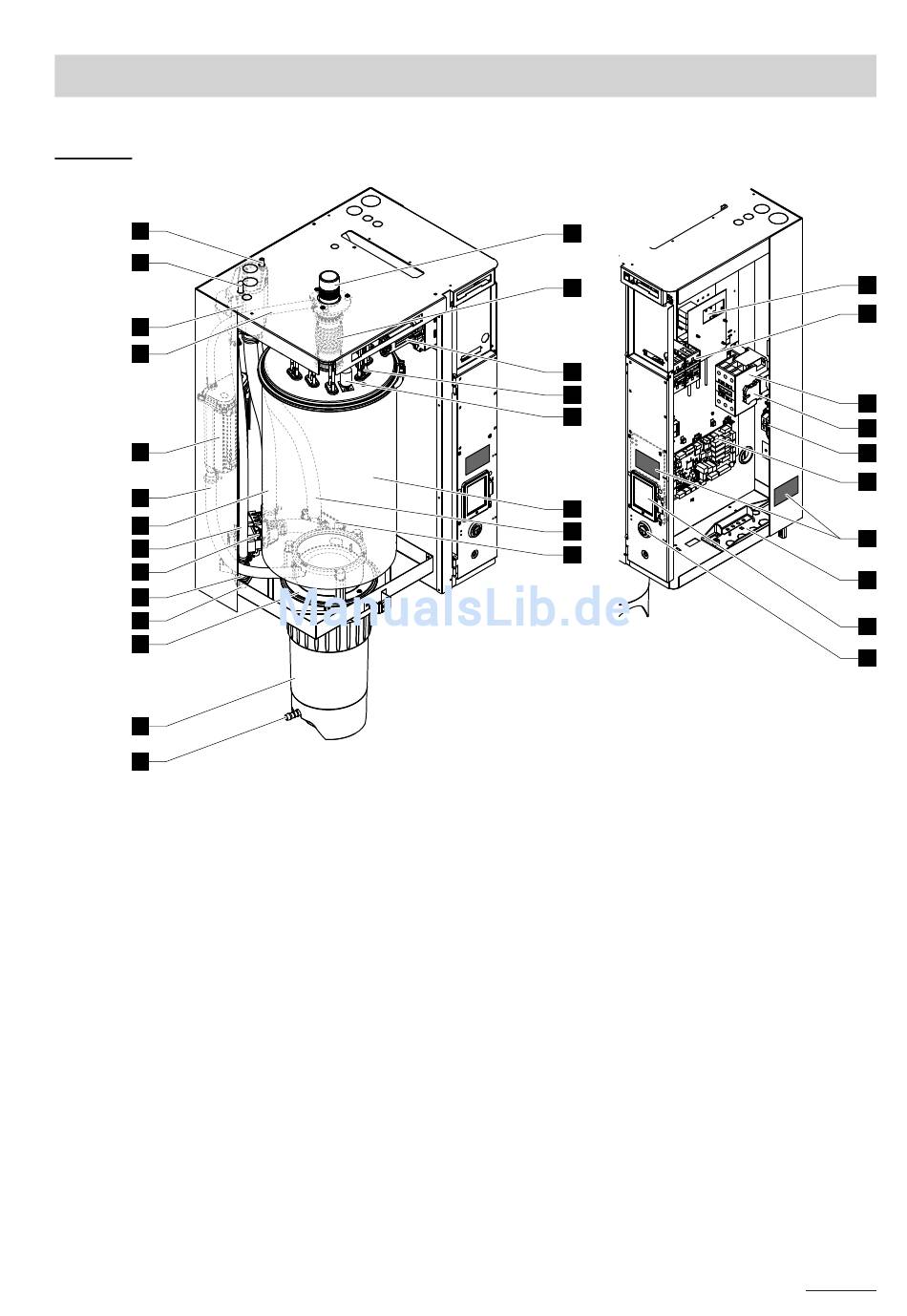

Abb. 1: Aufbau des Dampf-Luftbefeuchters Nordmann Omega Pro (Abbildung zeigt Gerät "Mittel")
15
16
17
18
19
20
21
22
17 Heizkabelstecker
18 Heizelemente
19 Übertemperaturschalter
20 Dampfzylinder
21 Ablaufschlauch
22 Ablaufbecher mit Ablaufanschluss (ø30 mm)
23 Geräteschalter
24 Steuerplatine mit Anzeige- und Bedieneinheit
25 Kabeldurchführung
26 Typenschild
27 Treiberplatine
28 Anschlussklemmen Heizspannung
29 Erdungsklemmen
30 Hauptschütz
31 Heizungsschütze
32 Leistungsplatine
32
31
30
29
28
27
26
25
24
23
9
