Nordmann Engineering Omega Pro Montageanleitung

Dampf-luftbefeuchter
Vorschau ausblenden Andere Handbücher für Omega Pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

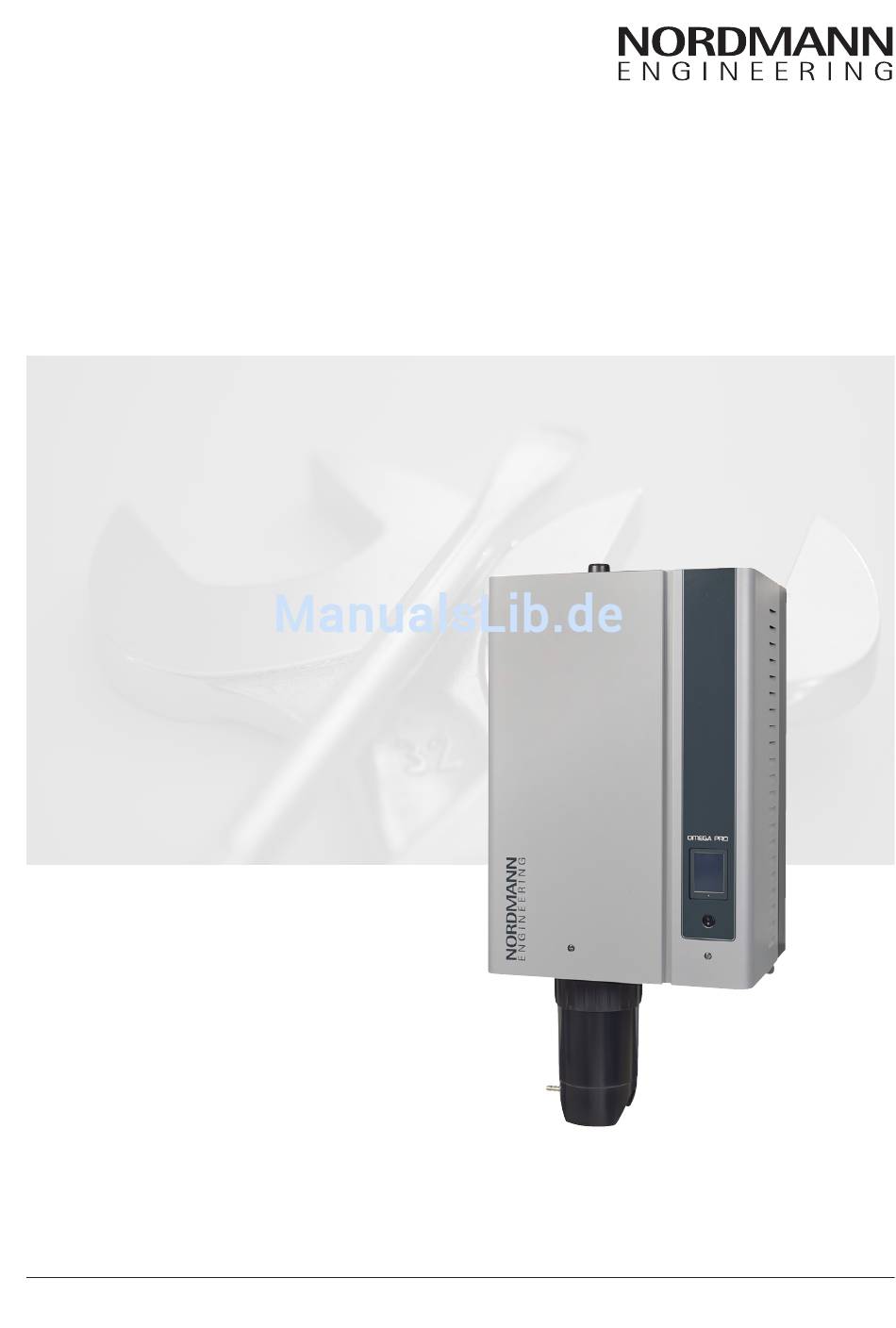

Nordmann Omega Pro
Dampf-Luftbefeuchter
MONTAGEANLEITUNG
2588793 DE 1611

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nordmann Engineering Omega Pro

Inhaltszusammenfassung für Nordmann Engineering Omega Pro

  • Seite 1 Nordmann Omega Pro Dampf-Luftbefeuchter MONTAGEANLEITUNG 2588793 DE 1611...

  • Seite 2: Wir Danken Ihnen, Dass Sie Nordmann Gewählt Haben

    Serienummer: Eigentumsrechte Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Nordmann Engineering AG. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und verpflichten zu Schadenersatz.

  • Seite 3: Inhaltsverzeichnis

    Einleitung Ganz zu Beginn! Hinweise zur Montageanleitung Zu Ihrer Sicherheit Produktübersicht Modellübersicht 3.1.1 Einzelgeräte Klein ("S"), Omega Pro 5...10 und Mittel ("M"), Omega Pro 16...40 3.1.2 Doppelgeräte (2 x "M"), Omega Pro 40...80 Kennzeichnung des Produktes Optionen Zubehör 3.4.1 Übersicht Zubehör 3.4.2...
  • Seite 4 5.6.5 Zulässige Regelsignale Elektroinstallation 5.7.1 Hinweise zur Elektroinstallation 5.7.2 Elektroschema Nordmann Omega Pro 5...40 - Einzelgeräte "S" und "M" 5.7.3 Elektroschema Nordmann Omega Pro 40...80 - Doppelgeräte 2 x "M" 5.7.4 Anschlussarbeiten externe Anschlüsse 5.7.5 Leistungsdaten / Sicherungen "F3" Heizspannungsversorgung 5.7.6...

  • Seite 5: Einleitung

    Wir danken Ihnen, dass Sie sich für den Dampf-Luftbefeuchter Nordmann Omega Pro entschieden haben. Der Dampf-Luftbefeuchter Nordmann Omega Pro ist nach dem heutigen Stand der Technik und den anerkann ten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemässer Verwendung des Dampf-Luftbefeuchters Nordmann Omega Pro Gefahren für den Anwender und/oder Dritte entstehen und/oder Sachwerte beschädigt werden.

  • Seite 6: Aufbewahrung

    In dieser Anleitung verwendete Symbole VORSICHT! Das Signalwort "VORSICHT" zusammen mit dem Gefahrensymbol im Kreis kennzeichnet Sicherheits - und Gefahrenhinweise in dieser Dokumentation, deren Miss achtung eine Beschädigung und/oder eine Fehlfunktion des Gerätes oder anderer Sachwerte zur Folge haben können. WARNUNG! Das Signalwort "WARNUNG"...

  • Seite 7: Zu Ihrer Sicherheit

    Eingriffe darüber hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch von Nordmann autorisiertes Fachpersonal durchgeführt werden. Es wird vorausgesetzt, dass alle Personen die mit Arbeiten am Nordmann Omega Pro betraut sind, die Vorschriften über Arbeitssicherheit und Unfallverhütung kennen und einhalten.

  • Seite 8: Vermeidung Von Gefährlichen Betriebssituationen

    Nordmann Omega Pro gegen unbeabsichtigtes Einschalten zu si chern. Unzulässige Gerätemodifikationen Ohne schriftliche Genehmigung von Nordmann dürfen am Nordmann Omega Pro keine An- oder Um- bauten vorgenommen werden. Für den Austausch defekter Gerätekomponenten ausschliesslich Original Zubehör- und Ersatz teile...

  • Seite 9: Produktübersicht

    ("S" und "M") sowie als Doppelgeräte (2 x "M") mit unterschiedlichen Heizspannungen für Dampfleistungen von 5 kg/h bis max. 80 kg/h erhältlich. 3.1.1 Einzelgeräte Klein ("S"), Omega Pro 5...10 und Mittel ("M"), Omega Pro 16...40 Gehäuse- Nordmann 230 V/1~ 200V/3~ 230V/3~ 380V/3~ 400V/3~ 415V/3~ 440V/3~ 460V/3~ 480V/3~ 500V/3~ 600V/3~ grösse...

  • Seite 10: Doppelgeräte (2 X "M"), Omega Pro 40

    3.1.2 Doppelgeräte (2 x "M"), Omega Pro 40...80 Gehäuse- Nordmann 230 V/1~ 200V/3~ 230V/3~ 380V/3~ 400V/3~ 415V/3~ 440V/3~ 460V/3~ 480V/3~ 500V/3~ 600V/3~ grösse Omega Pro kg/h kg/h kg/h kg/h kg/h kg/h kg/h kg/h kg/h kg/h kg/h –– 2*18,1 2*19,7 ––...

  • Seite 11: Kennzeichnung Des Produktes

    Kennzeichnung des Produktes Die Kennzeichnung des Produktes findet sich auf dem Typenschild: Produktion Typenbezeichnung Serienummer (7-stellig) Monat/Jahr Nordmann Engineering AG, Schnackenburgallee 43-45, DE - 22525 Hamburg Heizspannung Typ: Nordmann Omega Pro 30 Serie-Nr.: XXXXXXX 11.16 Spannung: 400V3 /50...60Hz El. Leistung: 22.3 kW / 32.2 A Maximale Dampfleistung Dampfleistung: 30.0 kg/h...
  • Seite 12 Schlüssel Modellbezeichnung Beispiel: Nordmann Omega Pro 50 400V/3~ VE Produktbezeichnung Gerätemodell: Heizspannung: 230V/1~/50...60Hz: 230V/1~ 200V/3~/50...60Hz: 200V/3~ 230V/3~/50...60Hz: 230V/3~ 380V/3~/50...60Hz: 380V/3~ 400V/3~/50...60Hz: 400V/3~ 415V/3~/50...60Hz: 415V/3~ 440V/3~/50...60Hz: 440V/3~ 460V/3~/50...60Hz: 460V/3~ 480V/3~/50...60Hz: 480V/3~ 500V/3~/50...60Hz: 500V/3~ 600V/3~/50...60Hz: 600V/3~ Wassermanagement: VE: ohne Kalkauffangbehälter für Wasser aus einer Umkehrosmoseanlage oder vollentsalztes Wasser...

  • Seite 13: Optionen

    Anlagen mit 3 Phasen Einzelspannungsversorgung mit Nullleiter. (Omega Pro 60/80) Nur verfügbar für Spannungen von 400...415 V /3~N/ 50..60 Hz. LonWorks-Zusatzplatine 1xLW Zusatzplatine für die Anbindung des Nordmann Omega Pro an ein Gebäudeleitsystem über LonWorks. Set Kabelverschraubungen 1xCG 2xCG Set mit Kabelverschraubungen für den Steuerkasten des Nord-...

  • Seite 14: Zubehör

    1xKS10 2xKS10 Siebfilterventil 1xZ261 2xZ261 Siebfilterventil für den Einbau in der Wasserzuleitung Montage-Rack Basis 1xMR-B 2xMR-B Montage-Rack zum Nordmann Omega Pro. Montage-Rack Erweiterung 1xMR-E 2xMR-E Höhen-Verlängerungsprofile zum Montage-Rack. Stellfüsse zu Montage-Rack 1xMR-A 2xMR-A Stellfüsse für die Nivellierung des Montage-Racks. Feuchtefühler - Raum Feuchtefühler - Kanal...

  • Seite 15: Detailinformationen Zubehör

    3.4.2 Detailinformationen Zubehör 3.4.2.1 Dampfverteilrohr DV81-... Die Auswahl des Dampfverteilrohrs DV81-… richtet sich nach der Kanalbreite "B" (für horizontalen Einbau) bzw. nach der Kanalhöhe "H" (für vertikalen Einbau) und der Leistung des Dampf-Luftbefeuchters. Wichtig! Wählen Sie immer das längst mögliche Dampfverteilrohr (Optimierung der Befeuchtungsstrecke). Dampfverteilrohr DV81-...

  • Seite 16: Dampfverteilsystem Multipipe

    3.4.2.2 Dampfverteilsystem MultiPipe Das Dampfverteilsystem MultiPipe wird eingesetzt in Lüftungskanälen, in denen nur eine kurze Befeuch- tungsstrecke zur Verfügung steht (Berechnung der Befeuchtungsstrecke siehe Kapitel 5.4.2). Bei einer Bestellung sind die Kanalabmessungen anzugeben. Bitte beachten Sie dazu folgende Daten: System 1 System 2 Anzahl Dampfanschlüsse max.

  • Seite 17: Kontrolle Der Lieferung / Lagerung Und Transport

    Allfällige Beschädigungen müssen umgehend dem Transportunternehmen gemeldet werden. – Überprüfen Sie anhand des Lieferscheins, ob alle Komponenten geliefert wurden. Fehlende Komponenten sind innerhalb von 48 Stunden Ihrem Nordmann-Vertreter zu melden. Nordmann Engineering AG übernimmt keine Verantwortung für fehlendes Material über diesem Zeitraum hinaus. Der Standardlieferumfang umfasst: –...

  • Seite 18: Lagerung Und Transport

    Lagerung und Transport Lagerung Der Nordmann Omega Pro ist in der Originalverpackung an einem geschützten Ort mit folgenden Be- dingungen zu lagern: – Raumtemperatur: 5 ... 40 °C – Raumfeuchtigkeit: 10 ... 75 %rF Transport Transportieren Sie das Gerät und Komponenten nach Möglichkeit immer in der Originalverpackung und verwenden Sie geeignete Transportmittel bzw.

  • Seite 19: Montage- Und Installationsarbeiten

    Teile berührt werden. Die Berührung stromführender Teile kann zu schweren Verletzungen oder zum Tod führen. Daher: Den Nordmann Omega Pro erst an das Stromnetz anschliessen, wenn sämtliche Montage- arbeiten fertig sind, sämtliche Installationen auf korrekte Ausführung geprüft wurden und das Gerät wieder korrekt verschlossen und verriegelt ist.

  • Seite 20: Installationsübersichten

    Installationsübersichten Typische Installation für Kanalbefeuchtung Feuchtesensor oder Feuchteregler d e n g e n h f o l n a c n n t . 3 m Abluftkanal i n e m e k a m i n u n b z u e Feuchtewächter k e B...

  • Seite 21: Typische Installation Für Direkt-Raumbefeuchtung

    Typische Installation für Direkt-Raumbefeuchtung Ventilationsgerät (separat über dem Dampf-Luftbefeuchter montiert) Dampfleitung FAN4 – so kurz wie möglich (min. 1m und max. Länge 4 m) – ausreichende Steigung/Gefälle min. 20 % – Keine Verengungen – Entwässerung an den tiefsten Punkten – Schlauch oder feste Verrohrung (mit gleichem Kondensatleitung Innendurchmesser wie Dampfaustritt) –...

  • Seite 22: Gerätemontage

    Gerätemontage 5.3.1 Hinweise zur Geräteplatzierung * empfohlen.: 250 mm . 5 0 m i n z.B. Omega Pro 60 2x "M" . 5 0 m i n Abb. 6: Einzuhaltende Abstände Gehäuse 1x Klein ("S") 1x Mittel ("M") Omega Pro 5...10 Omega Pro 16...40...
  • Seite 23 Gerät am Montageort vor Tropfwasser geschützt ist und die zulässigen Umgebungsbedingungen eingehalten werden. – Den Nordmann Omega Pro nicht an heissen oder sehr kalten Wänden und nicht an vibrierende Komponenten montieren. – Den Dampf-Luftbefeuchter Nordmann Omega Pro nur in einem Raum mit Wasserablauf im Boden installieren.

  • Seite 24: Gerät Montieren

    5.3.2 Gerät montieren Übersicht Montage von Einzelgeräten Klein und Mittel mit Befestigungsschiene Mass Gerätegrösse Omega Pro Omega Pro 5...10 ("S") 16...40 ("M") "a" in mm 193,5 193,5 "b" in mm 304,8 406,4 "c" in mm 57,6 61,8 Gewichte Gerätegrösse Omega Pro Omega Pro 5...10 ("S")

  • Seite 25: Kontrolle Der Gerätemontage

    5.3.3 Kontrolle der Gerätemontage Folgende Punkte sind zu überprüfen: Ist das Gerät korrekt platziert (siehe Kapitel 5.3.1)? Genügt die Festigkeit der Tragkonstruktion? Ist das Gerät vertikal und horizontal korrekt ausgerichtet? Ist das Gerät korrekt befestigt (siehe Kapitel 5.3.2)?

  • Seite 26: Dampfinstallation

    Dampfinstallation 5.4.1 Übersicht Dampfinstallation d e n g e n h f o l n a c n n t . 3 m i n e m e k a m i n u n b z u e k e B f a l l s t r e c .
  • Seite 27 Ventilationsgerät (separat über dem Dampf-Luftbefeuchter montiert) FAN4 Dampfleitung – so kurz wie möglich (min. 1 m und max. length 4 m) – ausreichende Steigung/Gefälle min. 20 % – Keine Verengungen – Entwässerung an den tiefsten Punkten Kondensatleitung – Schlauch oder feste Verrohrung (mit gleichem –...

  • Seite 28: Platzierung Der Dampfverteiler

    5.4.2 Platzierung der Dampfverteiler Der Einbauort der Dampfverteiler ist bei der Auslegung der Klimaanlage zu bestimmen. Um eine korrekte Befeuchtung der Kanalluft zu gewährleisten, beachten Sie die nachfolgenden Hinweise. Bestimmung Befeuchtungsstrecke Der aus dem Dampfverteiler austretende Wasserdampf benötigt eine bestimmte Strecke, bis er von der vorbeiströmenden Luft soweit aufgenommen ist, dass er nicht mehr als Nebel sichtbar ist.

  • Seite 29: Einzuhaltende Minimalabstände

    Beispiel gegeben: 1= 30 %rF, 2= 70 %rF φ φ Befeuchtungsstrecke B 1,4 m (0,36 m für Dampfverteilsystem MultiPipe) Hinweis: Muss die Befeuchtungsstrecke aus anlagetechnischen Gründen verkürzt werden, ist die Dampf- menge pro Gerät auf mehrere Dampfverteil rohre aufzuteilen oder das Dampfverteilsystem MultiPipe einzusetzen.
  • Seite 30 vor Luftgitter vor Feuchteregler/Feuchtesensor vor/nach Heizregister/Filter " ) ( 1 . 1 . 5 2,5 x B vor Schwebstofffilter vor/nach Ventilator/Zonenabgang " ) ( 1 .

  • Seite 31: Einbauhinweise

    Einbauhinweise Die Dampfverteilrohre sind entweder für horizontalen (an der Kanalwand) oder mit Zubehör für verti- kalen Einbau (im Kanalboden) konzipiert. Die Ausblasöffnungen sollen immer nach oben bzw. quer zum Luftstrom zeigen. Nach Möglichkeit sollten die Dampfverteilrohre immer auf der Druckseite (max. Kanaldruck 1500 Pa) des Kanals eingebaut werden.
  • Seite 32 1 / 4 1 / 4 gm i 1 / 4 gm i 1 / 4 2 / 5 2 / 5 1 / 5 1 / 5 1 / 5 1 / 5 1 / 5 1 / 5 H min.= 600 mm H min.= 500 mm H min.= 400 mm...

  • Seite 33: Montage Der Dampfverteiler

    – Der Einbau der Dampfverteilrohre in Kanäle mit rundem Querschnitt ist nicht zulässig. Bei Fragen zur Auslegung von Lüftungskanälen im Zusammenhang mit den Dampf-Luftbefeuchtern Nordmann Omega Pro nehmen Sie bitte mit Ihrem Nordmann-Vertreter Kontakt auf. 5.4.3 Montage der Dampfverteiler Detaillierte Informationen zur Montage der Dampfverteilrohrs DV81-... und des Dampfverteilsystems...

  • Seite 34: Platzierung Und Montage Der Ventilationsgeräte (Zubehör Fan4 N

    5.4.4 Platzierung und Montage der Ventilationsgeräte (Zubehör FAN4 N..) Die Ventilationsgeräte FAN4 N.. werden separat über dem Gerät an die Wand montiert. Damit sich der Dampf strom des Ventilationsgerätes ungehindert ausbreiten kann und nicht an Hindernissen kondensiert (Decken, Unterzüge, Pfeiler, etc.), sind bei der Platzierung des Ventilationsgerätes folgende Mindest- abstände einzuhalten.

  • Seite 35: Montage Der Dampf- Und Kondensatleitungen

    5.4.5 Montage der Dampf- und Kondensatleitungen Installationshinweise – Verwenden Sie für die Dampfleitung ausschliesslich die Original Dampf- und Kondensatschläu- che von Ihrem Nordmann-Partner oder feste Rohrleitungen aus Kupfer oder Edelstahl (min. DIN 1.4301). Dampf- und Kondensatleitungen aus anderen Materialien können unter Umständen zu Be triebsstörungen führen.
  • Seite 36 Installationsbeispiele Zubehör: VS-DV81 Ømin. 200 mm Ømin. 200 mm Abb. 11: Dampfverteilrohr ist mehr als 500 mm über der Geräteoberkante montiert...
  • Seite 37 Ausreichende Kühlung gemäss lokalen Vorschriften sicherstellen Hindernis Ausreichende Kühlung gemäss lokalen Vorschriften sicherstellen An der tiefsten Stelle Kondensatablauf (ohne Querschnittreduktion) einbauen Abb. 12: Dampfverteilrohr ist weniger als 500 mm über oder unter der Geräteoberkante montiert...
  • Seite 38 Dampfleitung über die ganze Länge isolieren! Ømin. 200 mm Abb. 13: Dampfleitung mit fester Verrohrung und Isolation...

  • Seite 39: Fehler Bei Der Verlegung Der Dampf- Und Kondensatleitung

    5.4.6 Fehler bei der Verlegung der Dampf- und Kondensatleitung Falsch Korrekt Schlauch vor erstem Bogen weniger als 300 mm senkrecht Schlauch vor dem ersten Bogen mindestens 300 mm senk- nach oben geführt (Kondensatbildung). recht nach oben führen. Minimaler Biegeradius des Dampfschlauches/der Dampflei- Der minimale Biegeradius von 300 mm (bei Dampfschläu- tung nicht eingehalten (Kondensatbildung).

  • Seite 40: Kontrolle Der Dampfinstallation

    5.4.7 Kontrolle der Dampfinstallation Prüfen Sie die korrekte Dampfinstallation anhand der folgenden Checkliste: – Dampfverteiler Dampfverteiler (Dampfverteilrohr oder MultiPipe-System) korrekt platziert und befestigt? Ausblasöffnungen des Dampfverteilers rechtwinklig zur Strö mungsrichtung bei horizontaler Mon- tage oder im 45°-Winkel zur Strö mungsrichtung bei vertikaler Installation des Dampfverteilers? –...

  • Seite 41: Wasserinstallation

    Wasserinstallation 5.5.1 Übersicht Wasserinstallation Wasserablaufanschluss ø30 mm Wasserzulaufanschluss G 3/4" Wasserzulaufleitungen (min. Innendurchmesser 8 mm, nicht mitgeliefert) Ablaufschlauch (mitgeliefert) – Innendurchmesser ø30 mm Siebfilterventil (Zubehör) oder – Ablaufschlauch immer nach links wegführen Absperrhahn und Filter 5µm – konstantes Gefälle (min 15 %/8.5 °) zum Ablauftrichter –...

  • Seite 42: Hinweise Zur Wasserinstallation

    Ablaufwasserkühlung) nehmen Sie bitte mit Ihrem Nordmann-Vertreter Kontakt auf.. – Hinweise zur Wasserqualität: – Zur Speisung des Nordmann Omega Pro ausschliesslich unbehandeltes Trinkwasser, Wasser von einer Umkehrosmoseanla ge oder voll entsalztes Wasser verwenden. – Zusätze im Wasser wie z.B. Dosiermittel, Korrosionsschutzmittel, Desinfektionsmittel, etc. sind nicht erlaubt, da sie zu Gesundheitsschädigungen oder Betriebsstörungen führen können.

  • Seite 43: Kontrolle Der Wasserinstallation

    5.5.3 Kontrolle der Wasserinstallation Folgende Punkte sind zu überprüfen: – Wasserzulauf Ist in der Wasserzuleitung zum Gerät bzw. zu den einzelnen Gerätemodulen ein Siebfilterventil respektive ein Absperr ventil und ein Wasserfilter 5 µm montiert? Sind der zulässige Wasserdruck (ohne Ablaufwasserkühlung: 1 – 10 bar, mit Ablaufwasserküh- lung: 2 –...

  • Seite 44: Hinweise Zu Den Feuchteregelsystemen/Feuchteregelung

    Hinweise zu den Feuchteregelsystemen/Feuchteregelung 5.6.1 System 1 – Raumfeuchteregelung Das System 1 eignet sich für die Direktraumbefeuchtung sowie für Klimaanlagen mit vor wie gend Umluftbetrieb. Der Feuchtefühler bzw. Hygrostat wird vorzugsweise im Abluftkanal oder direkt im Raum montiert. Feuchtefühler Ventilatorverriegelung Strömungswächter Maximalhygrostat Hygrostat...

  • Seite 45: System 3 - Zuluftfeuchteregelung Mit Stetiger Leistungsvorgabe

    5.6.3 System 3 – Zuluftfeuchteregelung mit stetiger Leistungsvorgabe Die Zuluftfeuchteregelung soll nur dort angewandt werden, wo die Raumfeuchteregelung aus anlagetechnischen Gründen nicht möglich ist. In solchen Anlagen erfolgt die Feuchteregelung immer mit einem PI-Regler. Der Feuchtefühler (A1) wird im Zuluftkanal nach dem Dampfverteilrohr montiert. Der Feuchtefühler (A2) für die stetige Leistungsvorgabe wird vor dem Dampfverteilrohr im Kanal platziert.

  • Seite 46: Zulässige Regelsignale

    5.6.5 Zulässige Regelsignale Regelung über externen Feuchteregler Regelung über internen PI-Regler Regelsignale Feuchtefühlersignale 0...5 VDC 0...5 VDC 1...5 VDC 1...5 VDC 0...10 VDC (Potentiometer 140 Ω ... 10 kΩ) 0...10 VDC (Potentiometer 140 Ω ... 10 kΩ) 2...10 VDC 2...10 VDC 0...20 VDC 0...20 VDC 0...16 VDC...

  • Seite 47: Elektroinstallation

    Teile berührt werden. Die Berührung stromführender Teile kann zu schweren Verletzungen oder zum Tod führen. Daher: Den Nordmann Omega Pro erst an das Stromnetz anschliessen, wenn sämtliche Montage- arbeiten fertig sind, sämtliche Installationen auf korrekte Ausführung geprüft wurden und das Gerät wieder korrekt verschlossen und verriegelt ist.

  • Seite 48: Elektroschema Nordmann Omega Pro 5

    Lüftungssystems sowie des optionalen externen Ventils für die Leitungsspülung Hauptschütz Sicherheitskette Motor Ventilationsgerät Netztrennschalter Heizspannungsversorgung Netztrennschalter Steuerspannungsversorgung SW1 Drehschalter Modulidentifikation (auf Stellung "0" belassen) THV Anschlussklemmen Heizspannungsversorgung Totalabschlämmventil (Option) Abb. 20: Elektroschema Nordmann Omega Pro - Einzelgeräte "S" und "M" (5...40 kg/h)

  • Seite 49: Elektroschema Nordmann Omega Pro 40

    SW1 Drehschalter Modulidentifikation (Modul A: 0, Modul B: 1) THV Anschlussklemmen Heizspannungsversorgung Totalabschlämmventil (Option) Versorgungskabel Modul A zu Modul B - 1,65 m (mitgeliefert) Datenkabel Modul A zu Modul B - 1,65 m (mitgeliefert) Abb. 21: Elektroschema Nordmann Omega Pro - Doppelgeräte (2 x "M") 40...80 kg/h...

  • Seite 50: Anschlussarbeiten Externe Anschlüsse

    5.7.4 Anschlussarbeiten externe Anschlüsse Anschluss externe Sicherheitskette Die potentialfreien Kontakte externer Überwachungs- MAINS SUPPLY geräte (z.B. Ventilatorverriegelung "B1", Strö mungs- L N SC1SC2PEPE wächter "B2", Sicherheitshygrostat "B3", etc.) werden gemäss dem Schema in Serie (Sicherheitskette "K2") an die Klemmen "SC1" und "SC2" auf der Treiberpla- Steuerkasten tine angeschlossen.
  • Seite 51 Anschluss Ohmscher Feuchteregler (passiv) Das Signalkabel eines ohmschen Feuchtigkeitsreglers (140Ω...10kΩ) wird gemäss dem Schema an die Kon- takte "V+", "IN" und "GND" auf der Treiberplatine im Steuerkasten ange schlossen. Das Anschlusskabel ist über eine Kabelverschraubung CONTROL in den Steuerkasten zu führen. V+ IN GND Hinweis: Beim Anschluss eines ohmschen Feuchtig- keitsreglers muss der Jumper "JP2"...
  • Seite 52 Serviceintervallzeit abgelaufen ist oder oder eine Warnung aktiv ist. – "Steam" (Klemmen 7 und 8): Dieses Relais schliesst, sobald der Nordmann Omega Pro befeuchtet. – "Unit on" (Klemmen 9 und 10): Dieses Relais schliesst, sobald die Spannungsver- sorgung zum Dampf-Luftbefeuchter eingeschaltet ist.

  • Seite 53: Anschluss Zusatzplatine (Option)

    Anschluss Zusatzplatine (Option) Die optionale Zusatzplatine besitzt vier potentialfreie Relaiskontakte für die Ansteuerung von externen Lüftern des Lüftungssystems und der optionalen Ventile für die F1 (100 mA) Spülung der Wasserzuleitung: – "Hyg. Valve A" (Klemmen 1 und 2): Dieses Relais aktiviert das am Modul A ange- Hyg.

  • Seite 54: Anschluss Steuerspannung

    Anschluss Steuerspannung Hinweis: Wenn der Nordmann Omega Pro mit der Option "CVI" oder "TR" ausgerüstet ist, wird keine separate Steuerspannungsversorgung benötigt. Der Anschluss der Steuerspannungsversorgung (L1, N, MAINS SUPPLY PE) erfolgt gemäss dem Schema an die entsprechenden L N SC1SC2 PEPE Klemmen auf der Treiberplatine.

  • Seite 55: Anschluss Heizspannung

    Anschluss Heizspannung L1 L2 L1 L2 L2 L3 L2 L3 Steuerkasten Steuerkasten (Modul A) (Modul B) 200-600 V/3~/50..60 Hz 200-600 V/3~/50..60 Hz 230 V/1~/50..60 Hz 230 V/1~/50..60 Hz Der Anschluss der Heizspannungsversorgung (L1, L2, L3 und PE bzw. L1, N und PE) erfolgt gemäss dem Schema an die entsprechenden Klemmen der Klemmenleiste "XE1".
  • Seite 56 Anschluss Spannungsversorgung über Option TR (für 3-Phasen Einzelspannungs-System) MODULE B MAINS SUPPLY MODULE B MAINS S L1 L2 L1 L2 L N SC1SC2PEPE L N SC1 6.3 A, träge L2 L3 Option TR Steuerkasten Steuerkasten (Modul B) (Modul A) 400-500 V/3~/50..60 Hz 400-500 V/3~/50..60 Hz Der Anschluss der Spannungsversorgung (L1, L2, L3 und PE) erfolgt gemäss dem Schema an die entsprechenden Klemmen der Option TR.
  • Seite 57 Anschluss Spannungsversorgung über Option CVI (für 3-Phasen/Nullleiter Einzelspannungs- System) MODULE B MAINS SUPPLY MODULE B MAINS S L1 L2 L1 L2 L N SC1SC2PEPE L N SC1 L2 L3 6.3 A, träge Option CVI Steuerkasten Steuerkasten (Modul A) (Modul B) 400-415 V/3~N/50..60 Hz 400-415 V/3~/50..60 Hz Der Anschluss der Spannungsversorgung (L1, L2, L3, N und PE) erfolgt gemäss dem Schema an die...

  • Seite 58: Leistungsdaten / Sicherungen "F3" Heizspannungsversorgung

    5.7.5 Leistungsdaten / Sicherungen "F3" Heizspannungsversorgung 230V/1~/50...60 Hz 200V/3~/50...60 Hz 230V/3~/50...60 Hz 380V/3~/50...60 Hz 400V/3~/50...60 Hz 415V/3~/50...60 Hz Omega 16,5 –– –– –– –– –– 26,0 –– –– –– –– –– 15,0 32,0 10,0 –– –– –– –– –– 18,5 10,2 10,0 11,0...

  • Seite 59: Kontrolle Der Elektrischen Installation

    5.7.6 Kontrolle der elektrischen Installation Folgende Punkte sind zu prüfen: Entsprechen die Versorgungsspannungen für die Heiz- und Steuerspannung den Angaben im Elek- troschema? Sind die Spannungsversorgungen (Heiz- und Steuerspannung) korrekt abgesichert? Sind in den Zuleitungen der Heiz- und Steuerspannungsversorgung die Serviceschalter "Q.." ins- talliert? Sind alle Komponenten entsprechend dem Anschlussschema richtig angeschlossen? Sind alle Anschlusskabel befestigt?

  • Seite 60: Anhang

    Anhang Masszeichnungen 6.1.1 Massabbildung Gerät "S" (Omega Pro 5...10) 173.5 71.7 123.8 80.2 304.8 57.6 304.8 57.6 G 3/4" 211.5 Abb. 22: Massabbildung Gerät "S" (Masse in mm)

  • Seite 61: Massabbildung Gerät "M" (Omega Pro 16

    6.1.2 Massabbildung Gerät "M" (Omega Pro 16...80) 181.8 163.5 61.8 88.5 406.5 61.8 406.5 61.8 G 3/4" 321.5 Abb. 23: Massabbildung Gerät "M" (Masse in mm)

  • Seite 62: Ce-Konformitätserklärung

    Produkt the product responsabilité, que le produit Nordmann Omega Pro auf das sich diese Erklärung bezieht, to which this declaration relates is in auquel se réfère cette déclaration est mit den folgenden Normen oder...
  • Seite 64 CH94/0002.01 Nordmann Engineering AG Lindenhofstrasse 28 CH – 4052 Basel Tel. +41 61 404 46 50, Fax +41 61 404 46 79 www.nordmann-engineering.com, info@nordmann-engineering.com...
