3.4 Systemübersicht Nordmann Omega Pro für Direkt-Raumbefeuchtung
1 Dampf-Luftbefeuchter
2 Dampfanschluss
3 Wasserablaufanschluss
4 Wasserzulaufanschluss
5 Wasserzuleitung
6 Manometer (empfohlen)
7 Siebfilterventil (Zubehör Z261)
8 Offener Trichter mit Siphon

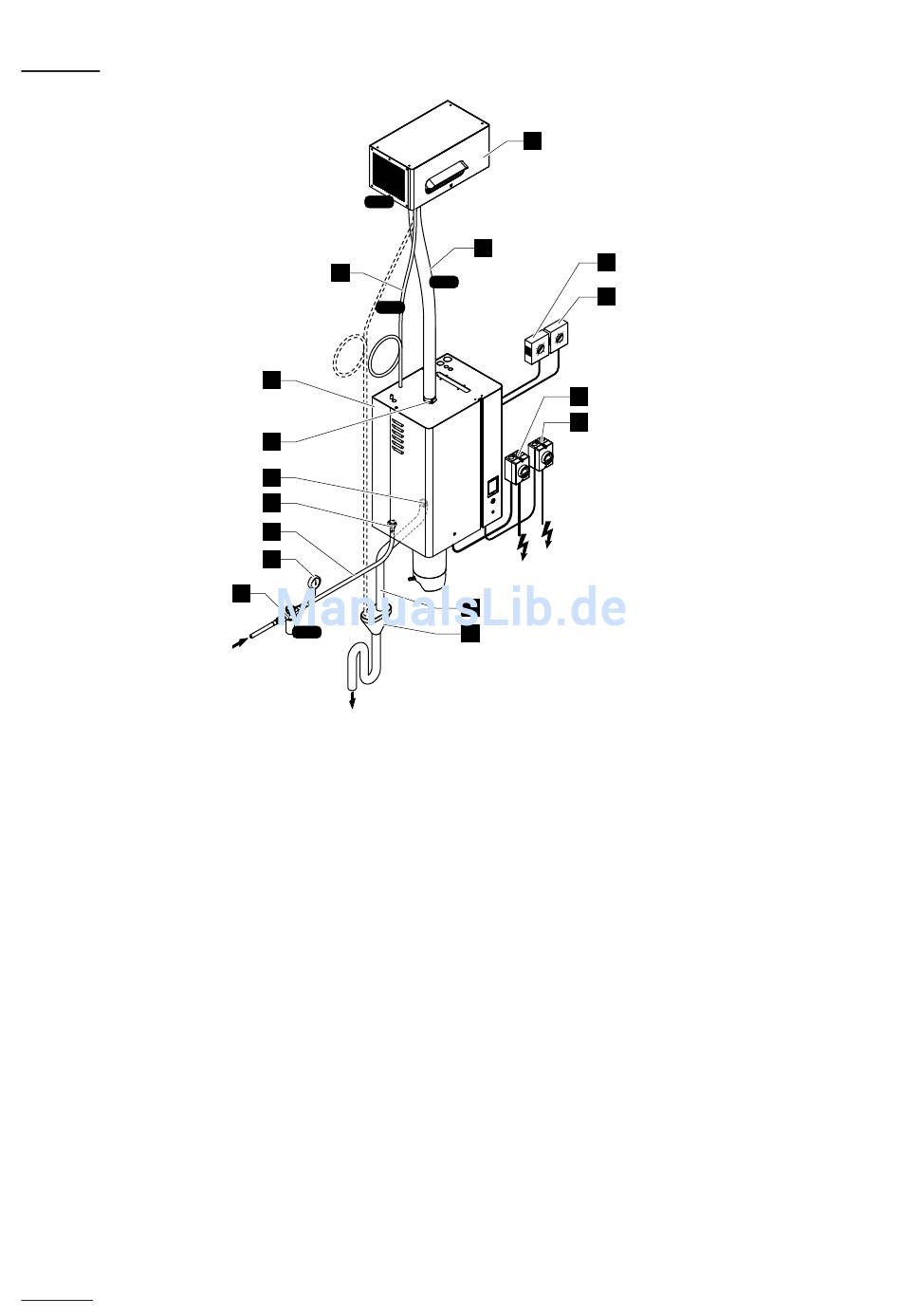

Abb. 3: Systemübersicht Nordmann Omega Pro für Direkt-Raumbefeuchtung
12
FAN4
13
KS10
1
2
3
4
5
*
6
*
7
*
Z261
14
12
15
DS80
16
11
*
10
*
9
8
*
9 Ablaufschlauch (mitgeliefert)
10 Netztrennschalter Steuerspannungs-Versorgung
11 Netztrennschalter Heizspannungs-Versorgung
12 Dampfleitung (Zubehör DS80)
13 Kondensatleitung (Zubehör KS10)
14 Ventilationsgerät (Zubehör BP)
15 Feuchteregler oder Feuchtesensor
16 Feuchtewächter
*
*
* gebäudeseitig
