Nordmann Engineering Omega Pro Betriebsanleitung

Dampf-luftbefeuchter
Vorschau ausblenden Andere Handbücher für Omega Pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

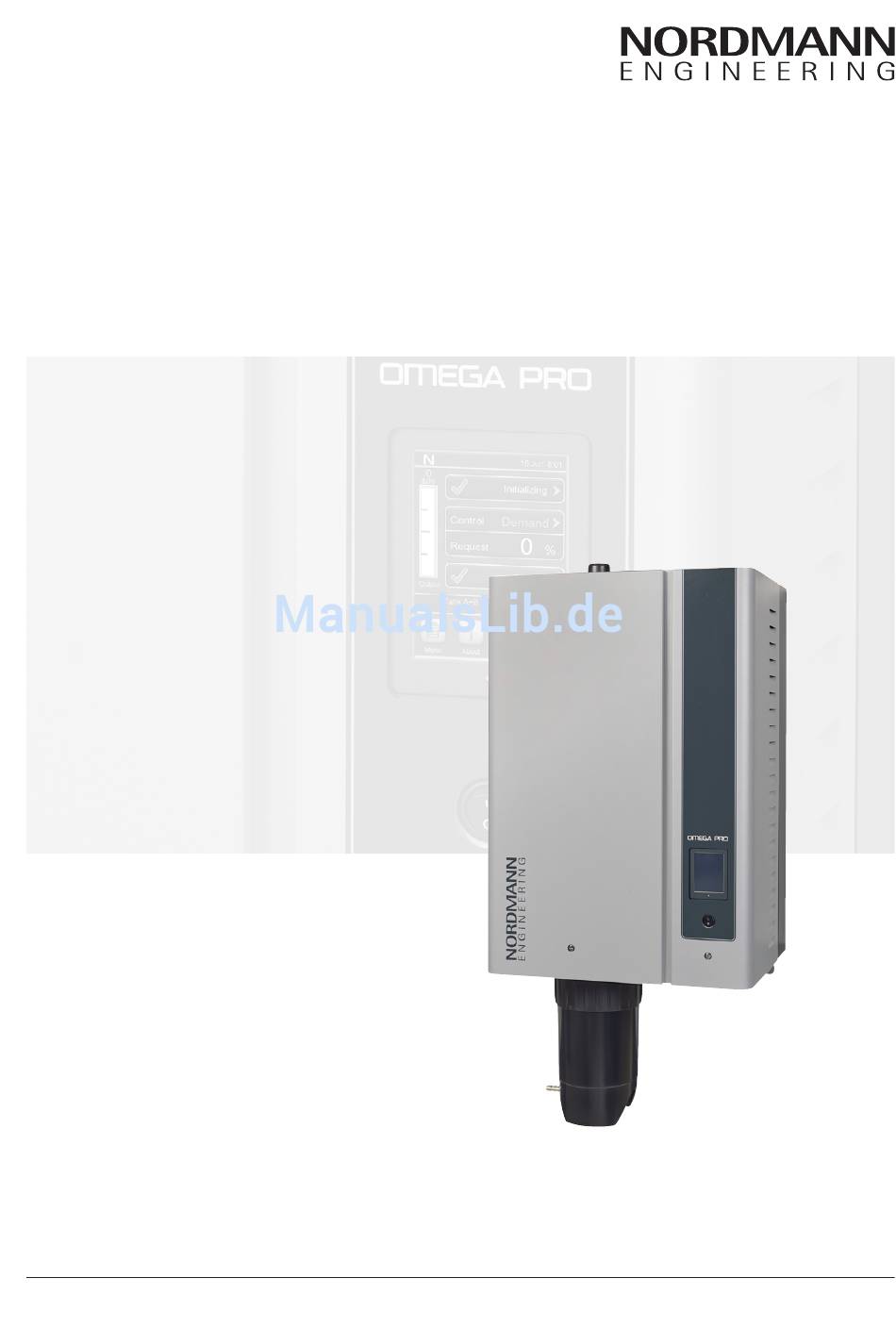

Nordmann Omega Pro
Dampf-Luftbefeuchter
BETRIEBSANLEITUNG
2588791 DE 1611

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nordmann Engineering Omega Pro

Inhaltszusammenfassung für Nordmann Engineering Omega Pro

  • Seite 1 Nordmann Omega Pro Dampf-Luftbefeuchter BETRIEBSANLEITUNG 2588791 DE 1611...

  • Seite 2: Wir Danken Ihnen, Dass Sie Nordmann Gewählt Haben

    Serienummer: Eigentumsrechte Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Nordmann Engineering AG. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und verpflichten zu Schadenersatz.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung Ganz zu Beginn! Hinweise zur Betriebsanleitung Zu Ihrer Sicherheit Produktübersicht Aufbau des Dampf-Luftbefeuchters Nordmann Omega Pro Funktionsbeschreibung Systemübersicht Nordmann Omega Pro für Kanalbefeuchung Systemübersicht Nordmann Omega Pro für Direkt-Raumbefeuchtung Betrieb Erste Inbetriebnahme Anzeige- und Bedienelemente Inbetriebnahme nach einem Betriebsunterbruch Hinweise zum Betrieb 4.4.1...
  • Seite 4 Wartung Wichtige Hinweise zur Wartung Wartungsintervalle Wartungsliste Aus- und Einbauarbeiten für die Wartung 6.4.1 Nordmann Omega Pro für den Ausbau der Komponenten vorbereiten 6.4.2 Aus- und Einbau des Kalkauffangbehälters 6.4.3 Aus- und Einbau des Dampfzylinders 6.4.4 Aus- und Einbau des Ablaufbechers 6.4.5...

  • Seite 5: Einleitung

    Wir danken Ihnen, dass Sie sich für den Dampf-Luftbefeuchter Nordmann Omega Pro entschieden haben. Der Dampf-Luftbefeuchter Nordmann Omega Pro ist nach dem heutigen Stand der Technik und den anerkann ten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemässer Verwendung des Dampf-Luftbefeuchters Nordmann Omega Pro Gefahren für den Anwender und/oder Dritte entstehen und/oder Sachwerte beschädigt werden.

  • Seite 6: Aufbewahrung

    In dieser Anleitung verwendete Symbole VORSICHT! Das Signalwort "VORSICHT" zusammen mit dem Gefahrensymbol im Kreis kennzeichnet Sicherheits - und Gefahrenhinweise in dieser Betriebsanleitung, deren Miss achtung eine Beschädigung und/oder eine Fehlfunktion des Gerätes oder anderer Sachwerte zur Folge haben können. WARNUNG! Das Signalwort "WARNUNG"...

  • Seite 7: Zu Ihrer Sicherheit

    Eingriffe darüber hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch von Nordmann autorisiertes Fachpersonal durchgeführt werden. Es wird vorausgesetzt, dass alle Personen die mit Arbeiten am Nordmann Omega Pro betraut sind, die Vorschriften über Arbeitssicherheit und Unfallverhütung kennen und einhalten.

  • Seite 8: Vermeidung Von Gefährlichen Betriebssituationen

    Gerät, welche die Sicherheit beeinträchtigen, umgehend der verantwortlichen Stelle des Betreibers zu melden. Unzulässige Gerätemodifikationen Ohne schriftliche Genehmigung von Nordmann dürfen am Nordmann Omega Pro keine An- oder Um- bauten vorgenommen werden. Für den Austausch defekter Gerätekomponenten ausschliesslich Original Zubehör- und Ersatz teile...

  • Seite 9: Produktübersicht

    11 Druckausgleichsleitung 27 Treiberplatine 12 Füllbecher 28 Anschlussklemmen Heizspannung 13 Kondensatanschluss (Rückführung) 29 Erdungsklemmen 14 Kondensatanschluss (Ablauf) 30 Hauptschütz 15 Dampfanschluss (ø45 mm) 31 Heizungsschütze 16 Dampfstutzen 32 Leistungsplatine Abb. 1: Aufbau des Dampf-Luftbefeuchters Nordmann Omega Pro (Abbildung zeigt Gerät "Mittel")

  • Seite 10: Funktionsbeschreibung

    Funktionsbeschreibung Der Dampf-Luftbefeuchter Nordmann Omega Pro ist ein Drucklos-Dampf erzeuger. Er arbeitet nach dem Widerstandsheizprinzip und dient zur direkten Raumluftbefeuchtung (mit einem Ventilationsgerät) oder indirekten Luftbefeuchtung (mit einem Dampfverteilrohr) in Lüftungs- und Klimaanlagen. Wasserzufuhr Das Wasser wird über ein Siebfilter ventil (Zubehör "Z261") in den Dampf-Luftbefeuchter geführt. Über das niveaugesteuerte Einlassventil und den offenen Füllbecher gelangt das Wasser in den Dampf zylinder.

  • Seite 11: Systemübersicht Nordmann Omega Pro Für Kanalbefeuchung

    5 Wasserzuleitung 14 Strömungswächter 6 Manometer (empfohlen) 15 Dampfverteilrohr (Zubehör DV81) 7 Siebfilterventil (Zubehör Z261) 16 Feuchteregler oder Feuchtesensor 8 Offener Trichter mit Siphon 17 Feuchteregler oder Feuchtesensor 9 Ablaufschlauch (mitgeliefert) 18 Feuchtewächter Abb. 2: Systemübersicht Nordmann Omega Pro für Kanalbefeuchtung...

  • Seite 12: Systemübersicht Nordmann Omega Pro Für Direkt-Raumbefeuchtung

    12 Dampfleitung (Zubehör DS80) 5 Wasserzuleitung 13 Kondensatleitung (Zubehör KS10) 6 Manometer (empfohlen) 14 Ventilationsgerät (Zubehör BP) 7 Siebfilterventil (Zubehör Z261) 15 Feuchteregler oder Feuchtesensor 8 Offener Trichter mit Siphon 16 Feuchtewächter Abb. 3: Systemübersicht Nordmann Omega Pro für Direkt-Raumbefeuchtung...

  • Seite 13: Betrieb

    Betrieb Der Dampf-Luftbefeuchter Nordmann Omega Pro darf nur von Personen in Be trieb genommen und be- trieben werden, die mit dem Dampf-Luftbefeuchter Nordmann Omega Pro ver traut und für diese Arbeit ausreichend qualifiziert sind. Die Sicherstellung der Qualifikation des Personals ist Sache des Kunden.

  • Seite 14: Inbetriebnahme Nach Einem Betriebsunterbruch

    5. Die Serviceschalter in den Netzzuleitungen (Heiz- und Steuerspannung) einschalten. 6. Geräteschalter am Dampf-Luftbefeuchter einschalten. Der Nordmann Omega Pro führt einen automatischen Systemtest (Initialisierung ) aus. Wird beim Systemtest eine Störung festgestellt, erscheint eine entsprechende Störungsmeldung im Wartungs- und Störungsanzeigefeld (siehe Kapitel 5.1.2).

  • Seite 15: Hinweise Zum Betrieb

    Hinweise zum Betrieb 4.4.1 Kontrollen während dem Betrieb Während dem Betrieb des Nordmann Omega Pro ist das Befeuchtersystem wöchentlich zu kontrollieren. Kontrollieren Sie dabei: • die Wasser- und Dampfinstallation auf Leckagen. • den Dampf-Luftbefeuchter und die weiteren Systemkomponenten auf korrekte Befestigung und auf Beschädigungen.

  • Seite 16: Zylinderentleerung Durchführen

    Schaltfläche <Abbr.>. Der Entleerungsvorgang wird automatisch gestoppt und die Anzeige kehrt zum Untermenü "Manuell" zurück. 4. Falls Sie anschliessend Arbeiten am Nordmann Omega Pro vornehmen möchten, schalten Sie den Dampf-Luftbefeuchter über den Geräteschalter aus. Andernfalls würde der Dampfzylinder umgehend wieder gefüllt.

  • Seite 17: Ausserbetriebnahme

    Ausserbetriebnahme Um den Dampf-Luftbefeuchter Nordmann Omega Pro z.B für Wartungsarbeiten ausser Betrieb zu nehmen, gehen Sie wie folgt vor: 1. Absperrventil in der Wasserzuleitung schliessen. 2. Falls Sie Wartungsarbeiten am Dampfzylinder durchführen möchten, führen Sie eine Zylinderent- leerung durch (siehe Kapitel 4.4.3).

  • Seite 18: Arbeiten Mit Der Steuersoftware

    Arbeiten mit der Steuersoftware Standardbetriebsanzeige Nach der Inbetriebnahme des Nordmann Omega Pro und dem automatischen Systemtest befindet sich Dampf-Luftbefeuchter im Normalbetrieb und die Standardbetriebsanzeige wird angezeigt. Hinweis: Das Aussehen der Standardbetriebsanzeige ist abhängig vom aktuellen Betriebszustand und der Konfiguration der Regelung des Systems und kann von der untenstehenden Anzeige abweichen.

  • Seite 19: Betriebsstatusanzeigen

    Untermenü "Service" zurück. Eine Störung mit Status "Warnung" ist aktiv, zusätzlich leuchtet die Status-LED gelb. Abhängig von der Störung wird der Nordmann Omega Pro gestoppt oder er kann noch für eine bestimmte Zeit weiter befeuchten. Der Nordmann Omega Pro wurde aufgrund einer Störung, die einen Weiterbetrieb verhindert,...

  • Seite 20: Navigation/Bedienung Der Nordmann Omega Pro Steuersoftware

    Navigation/Bedienung der Nordmann Omega Pro Steuersoftware Navigationselement Aktion Aufruf Hauptmenü Aufruf Info-Anzeigen Manuelle Zylinderentleerung (Abschlämmung) durchführen Aufruf Hilfe Wenn Sie in ein Feld mit einem blauen Pfeilsymbol drücken, erscheint in der Regel ein neues Fenster mit zusätzlichen Informationen oder Einstellungen.

  • Seite 21: Informationsfunktionen

    Informationsfunktionen 5.3.1 Supportinformationen abfragen Drücken Sie in der Standardbetriebsanzeige auf die Schaltfläche <Hilfe>. Das Fenster mit den Informa- tionen zur Technischen Unterstützung erscheint. 5.3.2 Systeminformationen abfragen Drücken Sie in der Standardbetriebsanzeige auf die Schaltfläche <Info>. Die Seite mit den Systeminformation erscheint. Mit den Pfeiltasten können Sie auf der Seite mit den Systeminformationen nach unten und oben blättern und sich die verschiedenen Systeminformationen und Betriebsdaten ansehen.
  • Seite 22 – Seriennr.: Serienummer des Dampf-Luftbefeuchters. – Diagramm: Mit dieser Funktion können Sie sich das Leistungsdiagramm des Nordmann Omega Pro graphisch anzeigen lassen. – Graphdaten exportieren: Mit dieser Funktion können Sie die Daten des Leistungsdiagramms als .csv-Datei auf einen USB-Speicherstick (FAT32 formatiert) speichern.
  • Seite 23 Hinweis: Dieser Menüpunkt erscheint nur, wenn die Modbus-Kommuni- kation aktiviert und die BACnet-Kommunikation deaktiviert ist. – Online Status: Aktueller Verbindungs-Status zwischen dem Nordmann Omega Pro und Nordmann Online ("Verbunden" oder "Getrennt"). – IP-Adresse: Aktuell eingestellte IP-Adresse des Nordmann Omega Pro.
  • Seite 24 Hinweis: Dieser Menüpunkt erscheint nur, wenn die BACnet-Kom- munikation auf "BACnet/IP" eingestellt ist. Für weitere Informationen siehe Register: BACnet-Parameter auf Seite – Online Status: Aktueller Verbindungs-Status zwischen dem Nordmann Omega Pro und Nordmann Online ("Verbunden" oder "Getrennt"). – IP-Adresse: Aktuell eingestellte IP-Adresse des Nordmann Omega Pro.

  • Seite 25: Konfiguration

    Konfiguration 5.4.1 Aufruf des Untermenüs "Konfiguration" Passwort: 3562 5.4.2 Geräteeinstellungen festlegen – Untermenü "Funktionen" Im Untermenü "Funktionen" können Sie verschiedene Betriebsparameter für den Nordmann Omega Pro festlegen. Register: Wasser Handhabung – Wasser Modus: Mit dieser Einstellung legen Sie fest, ob die Abschläm- mintervallzeit sowie die Wartungsintervalle für die grosse und die kleine Wartung automatisch anhand der Parameter Wasserqualität und Wasser- härte berechnet werden (Einstellung "Berechnet") oder ob die Abschlämm- intervallzeit und die Wartungsintervalle für die grosse und die kleine...
  • Seite 26 – Kleine Wartung: Mit dieser Einstellung legen Sie die Intervallzeit für die kleine Wartung in Stunden fest. Werkseinstellung: abhängig von der Dampfleistung Einstellbereich: 100 ... 3'000 h – Grosse Wartung: Mit dieser Einstellung legen Sie die Intervallzeit für die grosse Wartung in Stunden fest. Werkseinstellung: abhängig von der Dampfleistung Einstellbereich:...
  • Seite 27 Register: Standby – Standby: Mit dieser Einstellung legen Sie das Betriebsverhalten des Nordmann Omega Pro im Bereitschaftsbetrieb fest. Werkseinstellung: Stby-Entleer. Stby-Entleer. (der Dampfzylinder wird nach einer Wahlmöglichkeit: bestimmten Zeit im Bereitschaftsbetrieb komplett entleert und wieder aufgefüllt) Warmhalten (das Wasser im Dampfzylinder wird...
  • Seite 28 Die nachfolgenden Einstellungen erscheinen nur, wenn "Standby" auf "Warmhalten" eingestellt ist. Hinweis: Bei aktivierter Warmhaltefunktion wird die Temperatur des Wassers im Dampfzylinder im Standbybetrieb auf 60 °C gehalten (bei 20 °C Umgebungstemperatur), damit der Befeuchter bei einer Dampf- anforderung möglichst schnell wieder Dampf produzieren kann. Falls die Umgebungstemperatur höher oder tiefer ist, kann über der Offsetwert der Warmhalteautomatik die Leistung der Heizstäbe erhöht oder reduziert werden, damit die optimale Warmhaltetemperatur von 60 °C gehalten...

  • Seite 29: Register: Entsalzung

    – Leistungsbeg. Gerät A: Über diese Schaltfläche rufen Sie das Einstellmenü für die Leistungsbegrenzung auf. Hier legen Sie fest, ob der Nordmann Omega Pro mit einer fixen Leistungsbegrenzung betrieben werden soll (Werkseinstellung) oder ob die Leistungsbegrenzung zeitgesteuert erfolgen soll. Hinweis: Bei Doppelgeräten gelten die Einstellungen für die Leistungsbe- grenzung immer für beide Zylinder (A und B).
  • Seite 30 – Betrieb mit zeitgesteuerter Leistungsbegrenzungen Aktivieren Sie die Timerfunktion (Timer Kapazität : "Ein"). Bei aktivier- ter Timerfunktion können anschliessend bis zu acht Schalt zeitpunkte (Ereignis 1... Ereignis 8) mit unter schiedlichen Leistungsbegrenzun- gen definiert werden. Jeder Schaltzeitpunkt ist definiert durch einen Wochentag bzw.

  • Seite 31: Register: Entleerung

    Entleerungsventil zur automatischen Entleerung des Kalkauffangbehälters im Bereitschaftsbetrieb aktivieren ("Ein") oder deaktivieren ("Aus"). Hinweis: Wird das optionale Entleerungsventil aktiviert, wird der Nordmann Omega Pro im Bereitschaftsbetrieb komplett geleert (inkl. Kalkauffang- behälter) und wird erst wieder aufgefüllt, wenn erneut eine Feuchtean- forderung anliegt.
  • Seite 32 Register: Acsessory Board Hinweis: Das Register "Accessory Board" mit den entsprechenden Einstellungen erscheint nur, wenn die optionale Zusatzplatine (für die Ansteuerung eines externen Lüfters der Lüftungsanlage oder des optionalen Ventils für die Spülung der Wasserzuleitung) installiert und in der Werksebene aktiviert wurde. Ventilator ein: Mit dieser Einstellung können Sie die Ansteuerung eines –...

  • Seite 33: Einstellungen Feuchteregelung - Untermenü "Steuersignale

    Einstellungen Feuchteregelung – Untermenü "Steuersignale" Im Untermenü "Steuersignale" legen Sie die Einstellungen für die Regelung des Dampf-Luftbefeuchters Nordmann Omega Pro fest. Die anwählbaren Einstellparameter sind abhängig von der gewählten Signalquelle und dem gewählten Steuermodus sowie davon ob der Befeuchter mit Zuluftbegrenzung betrieben wird.
  • Seite 34 – Signaltyp Kanal 1: Mit dieser Einstellung legen Sie fest, mit welchem Regelsignal der Befeuchter gesteuert wird. Hinweis: Dieser Menüpunkt erscheint nur, wenn die Signalquelle auf "Ana- log" und die Regelungsart auf "Bedarf", "rF P" oder "rF PI" eingestellt sind. Werkseinstellung: 0-10 V Wahlmöglichkeit:...
  • Seite 35 – Steuerung zeitgesteuert mit unterschiedlichen Feuchtesollwerten Aktivieren Sie die Timerfunktion ("Timer Sollwert : "Ein"). Bei aktivier- ter Timerfunktion können anschliessend bis zu acht Schalt zeitpunkte (Ereignis 1... Ereignis 8) mit unter schiedlichen Sollwerten definiert werden. Jeder Schaltzeitpunkt ist definiert durch einen Wochentag bzw.
  • Seite 36 – P-Bereich Kanal 2: Mit dieser Einstellung legen Sie den Proportionalbe- reich für den internen P- oder PI-Zuluftfeuchteregler fest. Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne P- oder PI-Zuluftfeuchteregler aktiviert und der Parameter "Steuerkanäle" auf "Doppelsignal" eingestellt ist. Werkseinstellung: 15 % Einstellbereich: 6 ...

  • Seite 37: Basiseinstellungen - Untermenü "Grundeinstellung

    5.4.4 Basiseinstellungen – Untermenü "Grundeinstellung" Im Untermenü "Grundeinstellung" legen Sie die Einstellungen für die Bedienung der Steuersoftware fest. Register: Standard Hinweis: Das Datum und die Uhrzeit müssen zwingend korrekt eingegeben werden, da diese für die Fehler- und Wartungshistorie verwendet werden. –...

  • Seite 38: Kommunikationseinstellungen - Untermenü "Kommunikation

    DHCP (dynamische Zuweisung) Fix (fixe Zuweisung) – IP-Adresse: Mit dieser Einstellung legen Sie die IP-Adresse des Nordmann Omega Pro fest. Hinweis: Diese IP-Adresse wird verwendet, wenn der IP-Typ auf "Fix" eingestellt ist (oder zurückgestellt wird). – Subnetz Maske: Mit dieser Einstellung legen Sie die Subnetz-Maske des IP-Netzwerks fest.
  • Seite 39 Omega Pro. Format: "IC_"+"Seriennummer des Gerätes". Nicht verän- derbar. Register: BMS-Timeout – BMS-Timeout: Mit dieser Einstellung legen Sie die maximale Zeit fest, die der Nordmann Omega Pro ohne Kommunikation mit dem BMS Netzwerk wartet, bis eine BMS Timeout Warnung ausgegeben wird. Werkseinstellung: 300 s Einstellbereich:...
  • Seite 40 Aus oder Ein Die nachfolgenden Einstellungen erscheinen nur, wenn die Modbus- Funktion aktiviert ist. – Modbus-Adresse: Mit dieser Einstellung legen Sie die Modbusad- resse für den Nordmann Omega Pro für die Kommunikation über ein Modbus-Netzwerk fest. Werkseinstellung: Einstellbereich: 1 ... 247 –...
  • Seite 41 Die nachfolgenden Einstellungen erscheinen nur, wenn der Parameter "BACnet" auf "BACnet/IP" eingestellt ist. – Gerätename: Mit dieser Einstellung legen Sie Namen des Nordmann Omega Pro für die Kommunikation über die integrierten BACnet- Schnittstellen fest. – Gerätebeschreibung: Mit dieser Einstellung legen Sie die Kurzbe- schreibung des Gerätes fest.
  • Seite 42 Die nachfolgenden Einstellungen erscheinen nur, wenn der Parameter "BACnet" auf "MSTP" eingestellt ist. Hinweis: Mit BACnet MSTP funktioniert der Nordmann Omega Pro nur als Slave-Knoten. – Parität: Mit dieser Einstellung legen Sie das Paritätsbit für die Daten- übertragung fest. Werkseinstellung:...

  • Seite 43: Wartungsfunktionen

    Wartungsfunktionen 5.5.1 Aufruf des Untermenüs "Wartung" Passwort: 3562 5.5.2 Wartungsfunktionen ausführen – Untermenü "Wartung" Im Untermenü "Wartung" können Sie die Wartungszähler zurücksetzen, die Fehler- und Wartungshistorie abfragen und exportieren und verschiedene Diagnosefunktionen ausführen. Register: Allgemeine Wartung – Kleine Wartung zurücksetzen A: Mit der Funktion "Kleine Wartung zu- rücksetzen A"...
  • Seite 44 Register: Fehler-/Wartungs-Hist. Hinweis: Die abgespeicherten Fehler- bzw. Wartungsereignisse können nur beurteilt werden, wenn das Datum und die Uhrzeit korrekt eingestellt wurden. – Fehler Historie: Mit der Funktion "Fehler Historie" können Sie sich die Liste mit den 40 letzten Störungsereignissen anzeigen lassen. Nach Drücken des Auswahlfeldes erscheint die Liste mit den Störungsereignissen.
  • Seite 45 5.5.2.1 Diagnosefunktionen im Untermenü "Diagnose Eingänge" Folgende Eingangswerte können Sie sich nach Aufruf des Untermenüs "Diagnose Eingänge" anzeigen lassen. Hinweis: Die Eingangswerte können auch über die Schaltfläche "Service Info" in der Standardbetriebs- anzeige aufgerufen bzw. angeschaut werden. Register: Zylinder A (Zylinder B) Hinweis: Die Register der Diagnosefunktion der Eingänge von Zylinder B erscheinen nur bei Doppelgeräten.

  • Seite 46: Fernmeldeprint

    – 24V ext. Speisung: Aktuelle Spannung der externen 24 V-Speisung. – 10V ext. Speisung: Aktuelle Spannung der externen 10 V-Speisung. 5.5.2.2 Diagnosefunktionen im Untermenü "Fernmeldeprint Diagnose" Fernmeldeprint – Betrieb: Mit dieser Funktion können Sie das Relais "Steam" (Dampf) auf der Betriebs- und Störungsfernmeldeplatine aktivieren ("Ein") und deaktivieren ("Aus").

  • Seite 47: Administratorfunktionen

    Administratorfunktionen 5.6.1 Aufruf des Untermenüs "Administrator" Passwort: 3562 5.6.2 Passwortschutz ein-/ausschalten und Software-Aktualisierungsfunktionen - Untermenü "Administrator" Im Untermenü "Administrator" können Sie die Passworteingabe für das Hauptmenü und den Sollwert aktivieren und deaktivieren sowie Softwareaktualisierungen über einen an der USB-Schnittstelle ange- schlossenen USB-Speicherstick laden.
  • Seite 48 Register: Software-Einstell. – Software-Update: Mit der Funktion "Software-Update" können Sie die Steuersoftware aktualisieren. Beachten Sie dazu die Hinweise in Kapitel 6.8. – Driver A.DB.A Update: Mit der Funktion "Driver A.DB.A Update" können Sie die Software der Treiberplatine von Gerät A aktualisieren. Beachten Sie dazu die Hinweise in Kapitel 6.8.

  • Seite 49: Wartung

    Stromschlaggefahr! Bei geöffnetem Gerät können stromführende Teile berührt werden. Die Berührung stromfüh- render Teile kann zu lebensgefährlichen Verletzungen führen. Daher: Vor Beginn von Wartungsarbeiten am Nordmann Omega Pro, Gerät gemäss Kapitel 4.5 ausser Betrieb setzen (Gerät ausschalten, vom Stromnetz trennen und Wasserzufuhr schliessen) und gegen unbeabsichtigte Inbetriebnahme sichern.

  • Seite 50: Wartungsintervalle

    Wartungsintervalle Zur Erhaltung der Betriebssicherheit ist der Dampf-Luftbefeuchter Nordmann Omega Pro in regelmä- ssigen Intervallen zu warten. Die Steuerungsoftware des Nordmann Omega Pro verfügt über zwei Wartungszähler, einen für die "Kleine Wartung" (Reinigen des Kalkauffangbehälters, nur bei Geräten mit Kalkauffangbehälter) und einen für die "Grosse Wartung" (Reinigen des Dampfzylinders und der weiteren Komponenten des Dampf- und Wassersystems).

  • Seite 51: Wartungsliste

    Wartungsliste Nachfolgend finden Sie eine Übersicht über die auszuführenden Arbeiten bei der "Kleinen Wartung" und der "Grossen "Wartung". Komponenten Auszuführende Arbeiten Kalkauffangbehälter Ausbauen und reinigen. Dampfzylinder Ausbauen, reinigen und defekte Komponenten ersetzen. Kupplungsmuffe Kontrollieren, falls nötig reinigen. Abschlämmpumpe Ausbauen, zerlegen und reinigen, falls nötig er- setzen.

  • Seite 52: Aus- Und Einbauarbeiten Für Die Wartung

    6.4.1 Nordmann Omega Pro für den Ausbau der Komponenten vorbereiten Bevor Sie mit den Ausbauarbeiten beginnen, muss der Nordmann Omega Pro ausser Betrieb gesetzt werden und das Wasser aus dem Dampfzylinder und dem Kalkauffangbehälter (falls vorhanden) abge- lassen werden. Gehen Sie dazu wie folgt vor: 1.

  • Seite 53: Aus- Und Einbau Des Kalkauffangbehälters

    6.4.2 Aus- und Einbau des Kalkauffangbehälters Ausbau WARNUNG! Verbrennungsgefahr! Vor dem Ausbau des Kalkauffangbehälters sicherstellen, dass dieser entleert ist und das Anzeigefeld auf dem Temperaturanzeigekleber "<50°C" anzeigt. Schnappring O-Ring Siebeinsatz 1. Lasche des Schnappverschlusses am Kalkauffangbehälter nach oben drücken und Verschlussring des Kalkauffangbehälter im Uhrzeigersinn drehen bis er ansteht (1.).

  • Seite 54: Einbau

    Einbau Vor dem Einbau: • Kalkauffangbehälter, O-Ring, Schnappring und Siebeinsatz auf Beschädigungen prüfen und falls nötig defekte Komponeten ersetzen. Wir empfehlen die Dichtungen des Kalkauffangbehälters bei jeder Wartung zu ersetzen, dazu ist ein Wartungskit erhältlich (siehe Ersatzteilliste). • Verunreinigungen im Haltering unten am Gerät entfernen und mit einem sauberen Lappen reinigen. Schnappring O-Ring Siebeinsatz...

  • Seite 55: Aus- Und Einbau Des Dampfzylinders

    6.4.3 Aus- und Einbau des Dampfzylinders WARNUNG! Verbrennungsgefahr! Vor dem Ausbau des Dampfzylinders sicherstellen, dass dieser entleert ist und sich soweit abgekühlt hat, dass keine Verbrennungsgefahr mehr besteht. 1. Die Schraube der Frontabdeckung auf der Dampfzylinderseite mit Schraubenzieher lösen und die Frontabdeckung entfernen.
  • Seite 56 3. Dampfzylinder vorsichtig nach oben aus der Kupplungsmuffe heben, und nach vorne ausbauen. VORSICHT! Dampfzylinder vorsichtig abstellen, damit der Anschlusstrichter unten am Dampfzylinder nicht beschädigt wird! 4. Spannring des Dampfzylinderdeckels lösen. 5. Deckel mit Heizstäben vorsichtig abheben. VORSICHT! Mit dem ausgebauten Deckel vorsichtig umgehen, damit die Heizstäbe nicht beschädigt werden! Hinweis: Falls sich der Deckel aufgrund starker Verkalkung (Wartungs intervallzeit überschritten) nicht abheben lässt, stellen Sie den Dampfzylinder solange in ein mit Amseisensäure (8 %) gefülltes Becken, bis er sich abheben lässt.
  • Seite 57 6. Falls nötig Trichtereinsatz zuerst durch leichte Drehbewegungen lösen, dann Trichtereinsatz sowie Schikane nach oben aus dem Dampfzylinder ausbauen. Anschliessend Trichtereinsatz aus dem Trichter ausbauen. 7. Falls bei der Wartung ein oder mehrere Heizelemente ersetzt werden müssen: • Zuerst Kabelbelegung im Heizkabelstecker und Position des Heizstabes notieren. •...

  • Seite 58: Aus- Und Einbau Des Ablaufbechers

    Zusammenbau und Einbau des Dampfzylinders Der Zusammenbau des Dampfzylinders erfolgt in umgekehrter Reihenfolge des Ausbaus. Beachten Sie folgende Hinweise: – Der Einbau allfällig ausgebauter Heizstäbe in den Dampfzylinderdeckel erfolgt gemäss der Abbildung Schritt 7. Achten Sie darauf, dass die Heizstäbe korrekt positioniert und die Kabel korrekt (gemäss Notierung) am Heizkabelstecker angeschlossen sind.

  • Seite 59: Aus- Und Einbau Des Füllbechers, Der Niveaueinheit Und Der Schläuche

    6.4.5 Aus- und Einbau des Füllbechers, der Niveaueinheit und der Schläuche Für den Ausbau des Füllbechers, der Niveaueinheit und der Schläuche muss der Dampfzylinder aus- gebaut werden (siehe Kapitel 6.4.3). 1. Die Schlauchklemmen lösen und alle Schläuche im Gerät von den Anschlüssen abziehen und Schläuche ausbauen.

  • Seite 60: Aus- Und Einbau Der Abschlämmpumpe

    6.4.6 Aus- und Einbau der Abschlämmpumpe Für den Ausbau der Abschlämmpumpe muss der Dampfzylinder ausgebaut werden (siehe Kapitel 6.4.3). 1. Die Elektrokabel von den Anschlüssen abziehen (Polarität der Elektrokabel muss nicht beachtet werden). 2. Die Schlauchklemmen lösen und die Schläuche von den Anschlüssen abziehen. 3.

  • Seite 61: Aus- Und Einbau Des Einlassventils

    6.4.7 Aus- und Einbau des Einlassventils Für den Ausbau des Einlassventils muss der Dampfzylinder ausgebaut werden (siehe Kapitel 6.4.3). 1. Die Elektrokabel von den Anschlüssen abziehen (Polarität der Elektrokabel muss nicht beachtet werden). Wichtig: Bei Mehrfachventilen (Geräte mit hoher Regelgüte oder mit Option Ablaufwasserkühlung) muss sichergestellt werden, dass die Anschlusskabel wieder an den gleichen Ventilen angeschlossen werden (Belegeung notieren).

  • Seite 62: Aus- Und Einbau Der Kupplungsmuffe

    6.4.8 Aus- und Einbau der Kupplungsmuffe Für den Ausbau der Kupplungsmuffe muss der Dampfzylinder ausgebaut werden (siehe Kapitel 6.4.3). 1. Die Schlauchklemmen lösen und die Schläuche von den Anschlüssen abziehen. 2. Die Schraube mit der die Kupplungsmuffe am Gehäuseboden befestigt ist, lösen. 3.

  • Seite 63: Hinweise Zur Reinigung Der Gerätekomponenten

    Hinweise zur Reinigung der Gerätekomponenten Gerätekomponente Was, wie und womit reinigen Kalkauffangbehälter • Kalk im Kalkauffangbehälter ausschütten und allfälligen Kalkbelag im Kalkauffangbehälter und am Siebeinsatz soweit möglich abklopfen. Bei starker Verkalkung den Kalkauffangbehälter mit 8-pro zen tiger Ameisensäure (Sicherheitshinweise in Kapitel 6.6 beachten) füllen und einwirken lassen, bis sich die Kalkschicht aufgelöst hat.

  • Seite 64: Einlassventil

    Gerätekomponente Was, wie und womit reinigen Schläuche • Allfälligen Kalkbelag in den Schläuchen durch vorsichti- ges Klopfen mit einem Gummihammer auf die Schläuche lösen und anschliessend Schläuche mit heissem Wasser gründlich ausspülen. Einlassventil • Allfälligen Kalkbelag im Einlassventil und am Sieb vor- sichtig mit einer Bürste (keine Drahtbürste verwenden) abbürsten.

  • Seite 65: Hinweise Zu Den Reinigungsmitteln

    Gerätekomponente Was, wie und womit reinigen Ablaufbecher • Allfälligen Kalkbelag im Ablaufbecher mit einer Bürste (keine Drahtbürste verwenden) abbürsten. Bei starker Verkalkung den Ablaufbecher in 8-pro zen tige Ameisensäure (Sicherheitshinweise in Kapitel 6.6 beachten) einlegen, bis sich die Kalkschicht aufgelöst hat.

  • Seite 66: Wartungszähler Zurücksetzen

    Wartungszähler zurücksetzen Wenn die "Kleine Wartung" oder die "Grosse Wartung" ausgeführt wurde, muss die entsprechende Wartungsanzeige bzw. der entsprechende Wartungszähler (für Modul A oder Modul B oder beide) zu- rückgesetzt werden. Gehen Sie dazu wie folgt vor: 1. Wählen Sie im Untermenü "Wartung" die entsprechende Rücksetzfunktion Passwort: 3562 2.

  • Seite 67: Software- Und Firmware-Aktualisierungen Durchführen

    Software- und Firmware-Aktualisierungen durchführen Um die Steuersoftware oder die Firmware der Treiberplatinen zu aktualisieren, gehen Sie wie folgt vor: 1. Geräteschalter vorne am Dampf-Luftbefeuchter ausschalten. Anschliessend Spannungsversorgung zum Dampf-Luftbefeuchter über den externen Netztrennschalter ausschalten und Netztrennschalter in der Aus-Stellung vor ungewolltem Einschalten sichern. 2.

  • Seite 68: Störungsbehebung

    Kapitel 4.5). GEFAHR! Vergewissern Sie sich, dass die Stromzufuhr zum Nordmann Omega Pro unterbrochen ist (mit Span- nungsprüfer kontrollieren) und dass der Absperrhahn in der Wasserzuleitung geschlossen ist. VORSICHT! Die elektronischen Bauteile im Innern des Steuerkastens des Nordmann Omega Pro sind sehr emp- findlich gegen elektro statische Entladungen.

  • Seite 69: Störungsliste

    Anlage führen können, werden mit einer Fehlermeldung signalisiert, zusätzlich leuchtet die rote LED unterhalb der Anzeige. Beim Auftreten einer solchen Störung wird die Dampfproduktion des Nordmann Omega Pro au- tomatisch gestoppt. Durch Drücken auf das Wartungs- und Störungsanzeigefeld wird die Fehlerliste mit den zur Zeit aktiven Störungsmeldungen angezeigt.
  • Seite 70 Abhilfe ––– Max. Füllzeit Der Nordmann Omega Pro überwacht den Füllvorgang mit verschiedenen Ni- veaustufen, die beim Füllen in einer bestimmten Zeit erreicht werden müssen. Wird eine Niveaustufe nicht innerhalb der festgelegten Zeit erreicht, wird die Fehlermeldung "Max. Füllzeit" überschritten ausgelöst.
  • Seite 71 USB-Datenlogger nicht eingesteckt USB-Datenlogger kontrollieren/ oder defekt. ersetzen. ––– E82 ** Driver fehlt Kommunikation über Omega Pro 485 Bus mit Treiberplatine unterbrochen. Omega Pro 485 Bus zu Treiberplatine Nordmann-Vertreter kontaktieren. unterbrochen. ––– E83 ** Slave Adresse Der Treiber der Slave-Einheit hat hat eine falsche Adresse. Die Steuerung kann nicht zwischen Master und Slave unterscheiden.
  • Seite 72 Kabelbrücke "J1" am Klemmenblock Kabelbrücke "J1" am Klemmenblock "X12" auf der Treiberplatine nicht an- "X12" auf der Treiberplatine anschlie- geschlossen. ssen. Diese Fehlermeldungen müssen durch aus- und anschliessendes wieder einschalten des Nordmann Omega Pro zurückge- setzt werden (siehe Kapitel 7.5)

  • Seite 73: Störungs- Und Wartungsereignislisten Auf Einen Usb-Speicherstick Speichern

    Störungs- und Wartungsereignislisten auf einen USB-Speicherstick speichern Die Listen mit den gespeicherten Störungs- und Wartungsereignissen des Nordmann Omega Pro können zur Protokollierung und weiteren Analyse auf einen USB-Speicherstick gespeichert werden. Gehen Sie dazu wie folgt vor: 1. Geräteschalter vorne am Dampf-Luftbefeuchter ausschalten. Anschliessend Spannungsversorgung zum Dampf-Luftbefeuchter über den externen Netztrennschalter ausschalten und Netztrennschalter...

  • Seite 74: Austausch Der Sicherungen Und Der Stützbatterie Im Steuerkasten

    Nicht zulässig ist das Verwenden reparierter Sicherungen oder das Kurzschliessen des Sicherungshalters. Zum Austausch der Sicherungen oder der Stützbatterie, gehen Sie wie folgt vor: 1. Spannungsversorgung zum Nordmann Omega Pro über den Netztrennschalter ausschalten und Netztrennschalter in der Aus-Stellung vor ungewolltem Einschalten sichern.

  • Seite 75: Ausserbetriebsetzung/Entsorgung

    Ausserbetriebsetzung/Entsorgung Ausserbetriebsetzung Muss der Dampf-Luftbefeuchter Nordmann Omega Pro ersetzt werden oder wird der Nordmann Omega Pro nicht mehr benötigt, gehen Sie wie folgt vor: 1. Nordmann Omega Pro ausser Betrieb nehmen, wie in Kapitel 4.5 beschrieben. 2. Nordmann Omega Pro (und falls erforderlich alle übrigen Systemkomponenten) durch einen Fach- mann ausbauen lassen.

  • Seite 76: Produktspezifikationen

    Produktspezifikationen Leistungsdaten 230V/1~/50...60 Hz 200V/3~/50...60 Hz 230V/3~/50...60 Hz 380V/3~/50...60 Hz 400V/3~/50...60 Hz 415V/3~/50...60 Hz Omega 16,5 –– –– –– –– –– 26,0 –– –– –– –– –– 15,0 32,0 10,0 –– –– –– –– –– 18,5 10,2 10,0 11,0 10,7 11,5 ––...

  • Seite 77: Betriebsdaten

    Betriebsdaten Regelgenauigkeit – Standardgerät ±5 %rF (bei PI-Regelung und Betrieb mit unbehandeltem Trinkwasser) ±2 %rF (bei PI-Regelung und Betrieb mit vollentsalztem Wasser) – Option P-Gerät ±2 %rF (bei PI-Regelung und Betrieb mit unbehandeltem Trinkwasser) ±1 %rF (bei PI-Regelung und Betrieb mit vollentsalztem Wasser) Regelung Dampfabgabe –...
  • Seite 78 Notes...
  • Seite 80 CH94/0002.01 Nordmann Engineering AG Lindenhofstrasse 28 CH – 4052 Basel Tel. +41 61 404 46 50, Fax +41 61 404 46 79 www.nordmann-engineering.com, info@nordmann-engineering.com...
