INBETRIEBNAHME (Fortsetzung)
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt werden,
kann es nötig werden, an dem zuletzt angeschlossenen Gerät einen Abschlusswiderstand zu
verwenden, um Fehlfunktionen zu vermeiden. Ein Abschlusswiderstand ist ein 110-120 Ohm 1/4
Watt Widerstand, der zwischen den Pins zwei und drei eines männlichen Cinchsteckers (DATA +
und DATA -) angeschlossen wird. Diese Vorrichtung wird in den weiblichen Cinchstecker des
Geräts, das in einer Verkettung als Letztes angeschlossen wurde, eingesteckt, um die Linie
abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert
die Wahrscheinlichkeit von Fehlfunktionen.

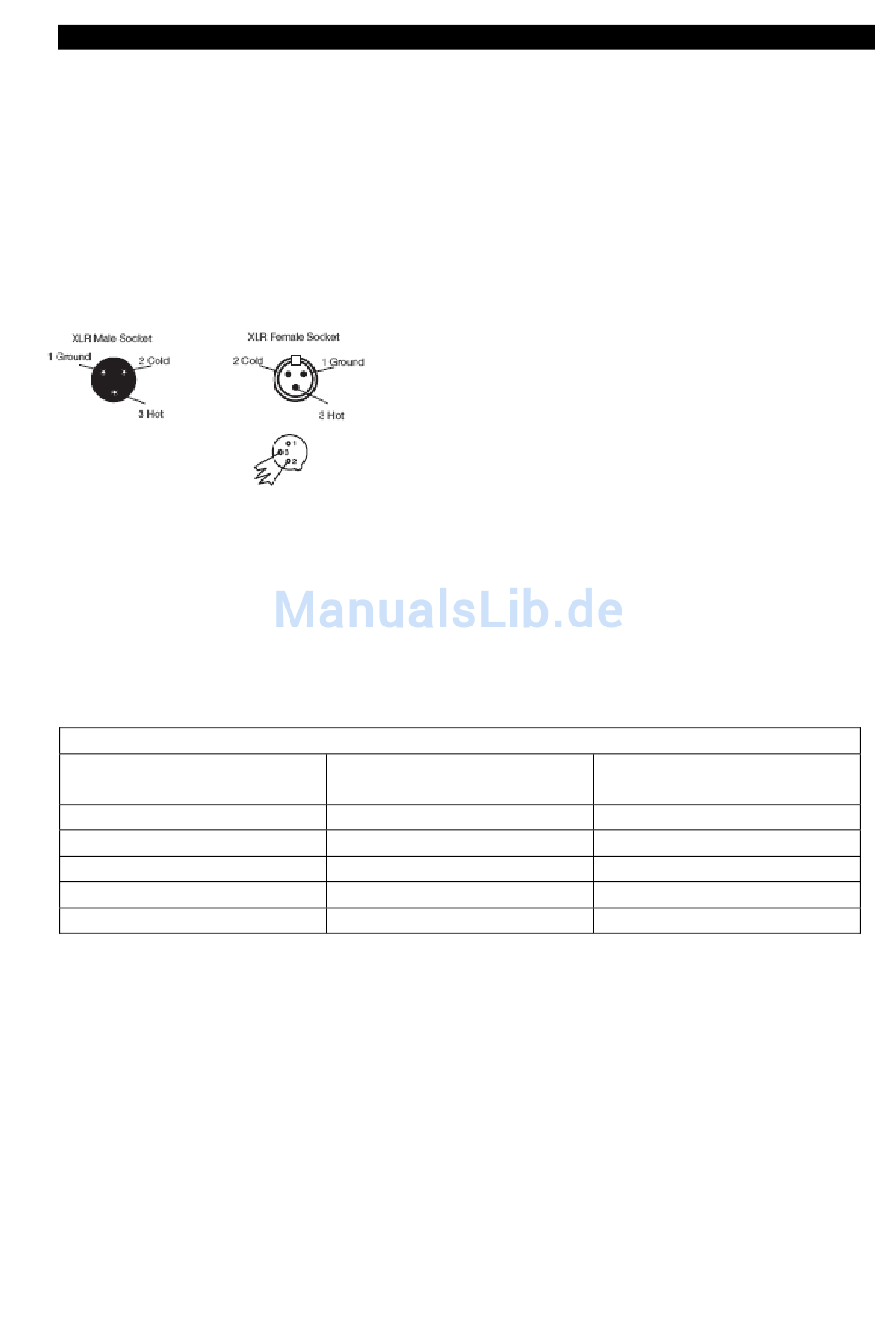

Abbildung 3
5-Pin XLR DMX Connectors. Manche Hersteller benutzen für die Datenübertragung
Cinchstecker mit 5 Pins anstatt mit 3 Pins. Cinch-5-Pin-Stecker können an Cinch.3-Pin-DMX-
Linien angeschlossen werden. Wenn Sie Standard Cichn-5-Pin-Stecker in eine 3-Pin-Linie
einstecken wollen, müssen Sie einen Kabeladapter benutzen. Diese Kabeladapter sind bereits in
fast allen Elektrogeschäften erhältlich. Die nachfolgende Tabelle beschreibt detaillier die richtige
Anpassung der Kabel.
Leitung
Masse / Abschirmung
Signal invertiert (- Signal)
Signal (+ Signal)
Nicht benutzt
Nicht benutzt
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Tri BAR
Der
Abschlusswiderstand
Signalfehler und verhindert Probleme und
Störungen bei der Signalübertragung.
Es ist immer empfehlenswert, ein DMX-
Abschlusselement
Widerstand) zwischen den PIN 2 (DMX-)
und
PIN
3
(DMX
Scheinwerfers zu benutzen.
Konvertierung von Cinch-3-Pin zu Cinch-5-Pin
Weibliche 3-Pin-Cinchstecker
reduziert
(120
Ohm
1/4
W
Abbildung 4
+)
des
letzen
(Out)
Pin 1
Pin 2
Pin 3
Bedienungsanleitung
Männliche 5-Pin-
Cinchstecker (In)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
Seite 6
