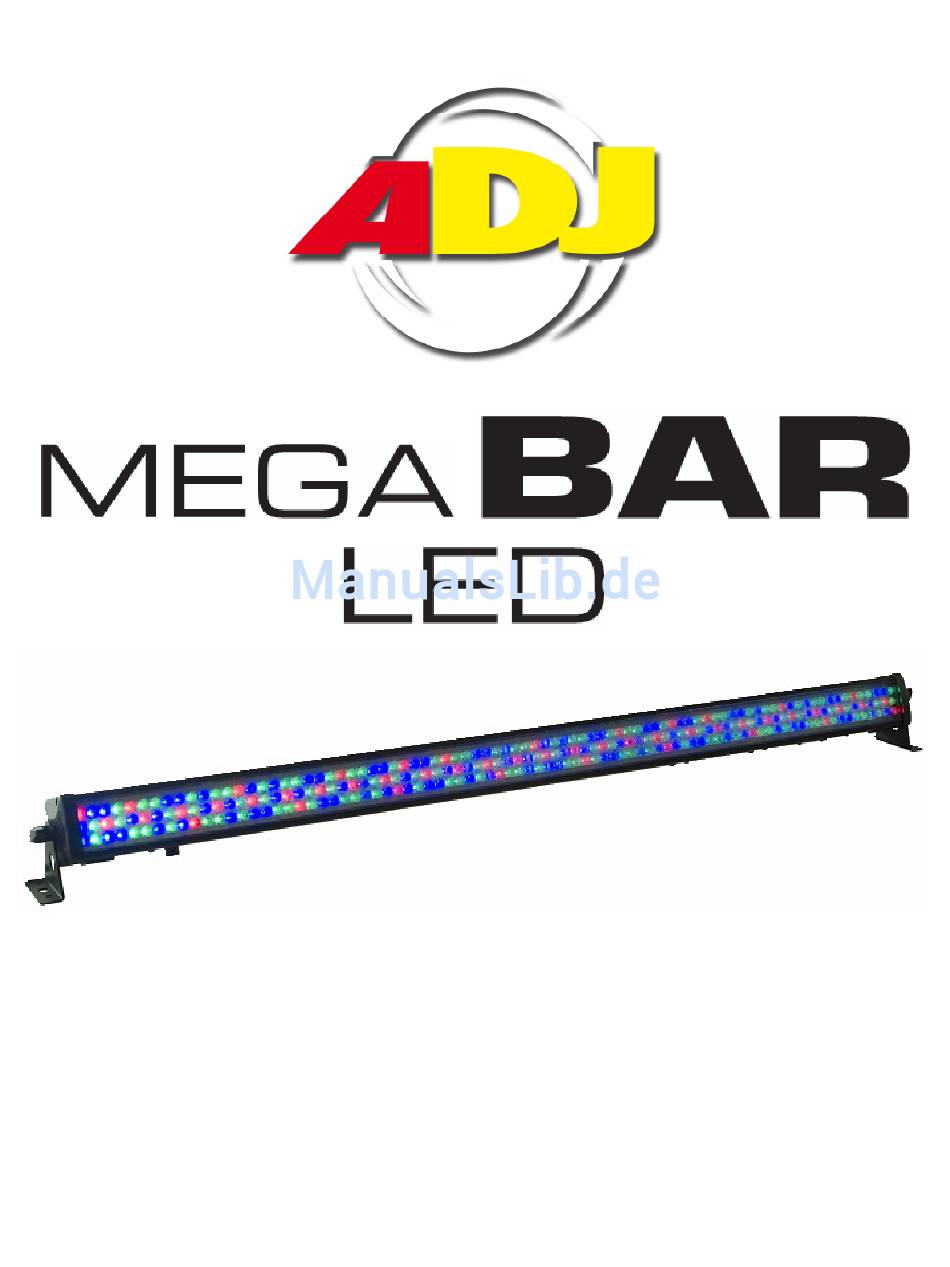

- Seite 1 BEDIENUNGSANLEITUNG ______________________________________________________________________________________ Seite 1 von 26 www.americandj.eu MERICAN...
-
Seite 2: Inhaltsverzeichnis
Mega Bar LED Inhalt Seite 2: Kundenhilfe und Servicecenter Seite 3: Gewährleistung und Registrierung Seite 4: Einleitung Seiten 5 bis 8: Sicherheitshinweise Seite 9: Allgemeine Hinweise und Ausstattung Seite 10 bis 12: Setup Seite 13 bis 15: Gebrauchsanweisungen Seite 16: DMX Werte und Funktionen 3 &... -
Seite 3: Mega Bar Led
übernehmen keine Haftung für Transportschäden, wenn diese durch mangelhafte oder fehlende Verpackung/Schutz entstehen. Mega Bar LED Gewährleistung und Registrierung Die von uns vertriebenen Geräte werden mit einer europäischen Gewährleistung von 2 Jahren ausgeliefert. Die Gewährleistung umschließt Produktions- und Materialfehler, nicht jedoch üblichen Verschleiß. -
Seite 4: Einleitung
Mega Bar LED Einleitung Auspacken: Vielen Dank, dass Sie sich für die Mega Bar LED von American DJ entschieden ® haben. Jede Mega Bar LED wurde sorgfältig getestet und vor dem Versand sorgfältig verpackt. Überprüfen Sie die Transportverpackung bei Lieferung sorgfältig und bewahren Sie diese für mögliche spätere Nutzung auf. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ______________________________________________________________________________________ Seite 5 von 26 www.americandj.eu MERICAN... - Seite 6 Achtung ! Um das Risiko eines elektrischen Schocks zu minimieren, öffnen Sie bitte nie das Gehäuse dieses Gerätes. Im Inneren befinden sich keine Teile, die Sie selbst warten oder reparieren können. Bitte überlassen Sie Reparaturen einem Fachmann. Das Blitzsymbol im Dreieck soll den Nutzer auf Spannung führende Teile aufmerksam machen. Es warnt vor Elektroschocks bei Berührung dieser Teile.
- Seite 7 Wichtige Sicherheitshinweise! • Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden! • Heben Sie die Anleitung und die Sicherheitshinweise gut auf. • Entfernen Sie keine Sicherheitshinweise. • Folgen Sie den Bedienanweisungen. • Reinigen Sie das Gerät nur mit einem fusselfreien, trockenen Tuch. Verwenden Sie keine scharfen oder lösungsmittelhaltigen Reinigungsmittel.
- Seite 8 • Bei sichtbaren Beschädigungen trennen Sie das Gerät umgehend vom Netz und lassen Sie es durch einen Fachmann überprüfen. Dies gilt insbesondere wenn; Das Stromkabel beschädigt ist Flüssigkeiten ins Geräteinnere gelangt sind Andere Gegenstände ins Geräteinnere gelangt sind Wenn das Gerät nicht funktioniert wie es soll. Wenn Sie Bedienungsfehler ausschließen können, liegt mit hoher Wahrscheinlichkeit ein Defekt vor.
-
Seite 9: Ausstattung
Mega Bar LED Allgemeine Hinweise Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, um das Beste aus diesem Gerät herauszuholen. Bitte machen Sie sich mit den allgemeinen Bedienungshinweisen dieses Geräts vertraut. Die Bedienunsganleitung enthält wichtige Sicherheitshinweise zu Betrieb und Wartung. Bitte bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf. -
Seite 10: Setup
Adresse 1 zugeordnet, so erkennt der Controller, dass DATEN für Adresse 1 genau an jenes Gerät gesendet werden müssen, unabhängig von der Position in der DMX Kette. Datenkabel (DMX Kabel) Betriebsanforderungen: Mega Bar LED kann über das DMX-512 Protokoll gesteuert werden. Dafür benötigt er 3 DMX Kanäle. Die DMX Adresse wird an der Rückseite am LED Messenger eingestellt. - Seite 11 1/4 Watt und wird zwischen den Pins 2 und 3 des XLR Steckers (DATEN+ und DATEN-) verbunden. Dieses Gerät wird an der XLR Kupplung des letzten Geräts in der Reihenschaltung als Abschluss der Leitung eingefügt. Die Benutzung des Abschlusswiderstands (ADJ Teilnummer 392128) verringert die Gefahr unberechenbaren Verhaltens. Abschlusswiderstand...
- Seite 12 Mega Bar LED Setup (Fortsetzung) 3-polig XLR zu 5-polig XLR Adapter Leiter 3-polige XLR Buchse 5-poliger XLR Stecker (Ausgang) (Eingang) Masse/Abschirmung Pin 1 Pin 1 Daten (- Signal) Pin 2 Pin 2 Daten (+ Signal) Pin 3 Pin 3 Nicht benutzt...
-
Seite 13: Betriebsmodi
Das Display wird sich nun nach 20 Sekunden abschalten. Betriebsmodi Die Mega Bar LED kann im Stand Alone- sowie im Master/Slave Modus betrieben werden. Es gibt 4 unterschiedliche Modi, aus denen gewählt werden kann: Programm Modus – Wählen Sie eines von 16 vorinstallierten Programmen und stellen Sie die gewünschte Strobe Rate und Geschwindigkeit ein. -
Seite 14: Einstellungsmöglichkeiten
Mega Bar LED Gebrauchsanweisungen Programm Modus Es stehen 16 Programme zur Auswahl. Hiwnweis: Programm 1-7: “statisch”. Hier kann nur die Geschwindigkeit des Strobes eingestellt werden. Programm 8-11: Geschwindigkeit des Programms und Strobes kann eingestellt werden. Programm 12: Geschwindigkeit des Programms und Strobes, sowie die Farben können eingestellt werden. - Seite 15 Light Modi: 1. Schalten Sie das Gerät ein und drücken den MODE Button bis “SU.XX” angezeigt wird. Die Mega Bar LED wird nun soundgesteuert die Farben wechseln. 2. Mit den UP/DOWN Buttons können Sie die Empfindlichkeit des eingebauten Mikrofons verändern.
-
Seite 16: Dmx Werte Und Funktionen 3 & 4 Kanal Modus
Mega Bar LED DMX Werte und Funktionen – 3 Kanal Modus Mega Bar LED DMX Werte und Funktionen – 4 Kanal Modus ______________________________________________________________________________________ Seite 16 von 26 www.americandj.eu MERICAN... -
Seite 17: Dmx Werte Und Funktionen 11 Kanal Modus
Mega Bar LED DMX Werte und Funktionen – 11 Kanal Modus ______________________________________________________________________________________ Seite 17 von 26 www.americandj.eu MERICAN... -
Seite 18: Dmx Werte Und Funktionen 2 Kanal Modus
Mega Bar LED DMX Werte und Funktionen – 2 Kanal Modus Wenn das Kanal 1 Fader Level zwischen dem Wert 15 und 236 ist, kontrolliert Kanal 2 die Geschwindigkeit des Programms. Wenn das Kanal 1 Fader Level zwischem dem Wert 239 und 255 (Sound to Light) ist, steuert der Kanal 2 Fader die Empfindlichkeit des Mikrofons. -
Seite 19: Dmx Werte Und Funktionen 6 Kanal Modus
Mega Bar LED DMX Werte und Funktionen – 6 Kanal Modus ______________________________________________________________________________________ Seite 19 von 26 www.americandj.eu MERICAN... -
Seite 20: Dmx Werte Und Funktionen 7 Kanal Modus
Mega Bar LED DMX Werte und Funktionen – 7 Kanal Modus Wenn das Kanal 4 Fader Level zwischen dem Wert 15 und 236 ist, kontrolliert der Kanal 5 Fader die Geschwindigkeit des Programms. Ist das Kanal 4 Fader Level zwischen 239 und 255 (Sound to Light) dann steuert der Kanal 5 Fader die Empfindlichkeit des Mikrofons. -
Seite 21: Auswechseln Der Sicherung
Mega Bar LED Auswechseln der Sicherung Ziehen Sie bitte zunächst den Netzstecker. Die Halterung für die Sicherung befindet sich neben dem Netzeingang. Schrauben Sie die Halterung für die Sicherung mit einem Schraubendreher auf, entnehmen Sie die durchgebrannte Sicherung und setzen Sie eine gleichwertige Sicherung ein. -
Seite 22: Befestigung
Mega Bar LED Befestigung ______________________________________________________________________________________ Seite 22 von 26 www.americandj.eu MERICAN... -
Seite 23: Spezifikationen
Mega Bar LED Spezifikationen Modell: Mega Bar LED SPEZIFIKATIONEN: Einsatzort: jede sichere Arbeitsposition LEDs: 252x 10mm LEDs: 48 rot, 108 grün, 96 blau Spannung: 230V~50Hz Leistungsaufnahme: Sicherung: 1 Ampere GMA Gewicht: 2,8 kg Abmessungen: 1025 (L) x 65 (B) x 88 (H) mm Farben: DMX Kanäle:... -
Seite 24: Gewährleistung
Mega Bar LED Gewährleistung AMERICAN DJ gewährleistet hiermit dem Käufer innerhalb der ersten 2 Jahre nach dem Kauf, dass das Produkt frei von Produktions- und Materialfehlern ist. Die Gewährleistung beschränkt sich auf das Gebiet der Europäischen Union. Der Käufer muss mittels Kaufbeleg den Gewährleistungsanspruch nachweisen. - Seite 25 Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise elektrische oder...
