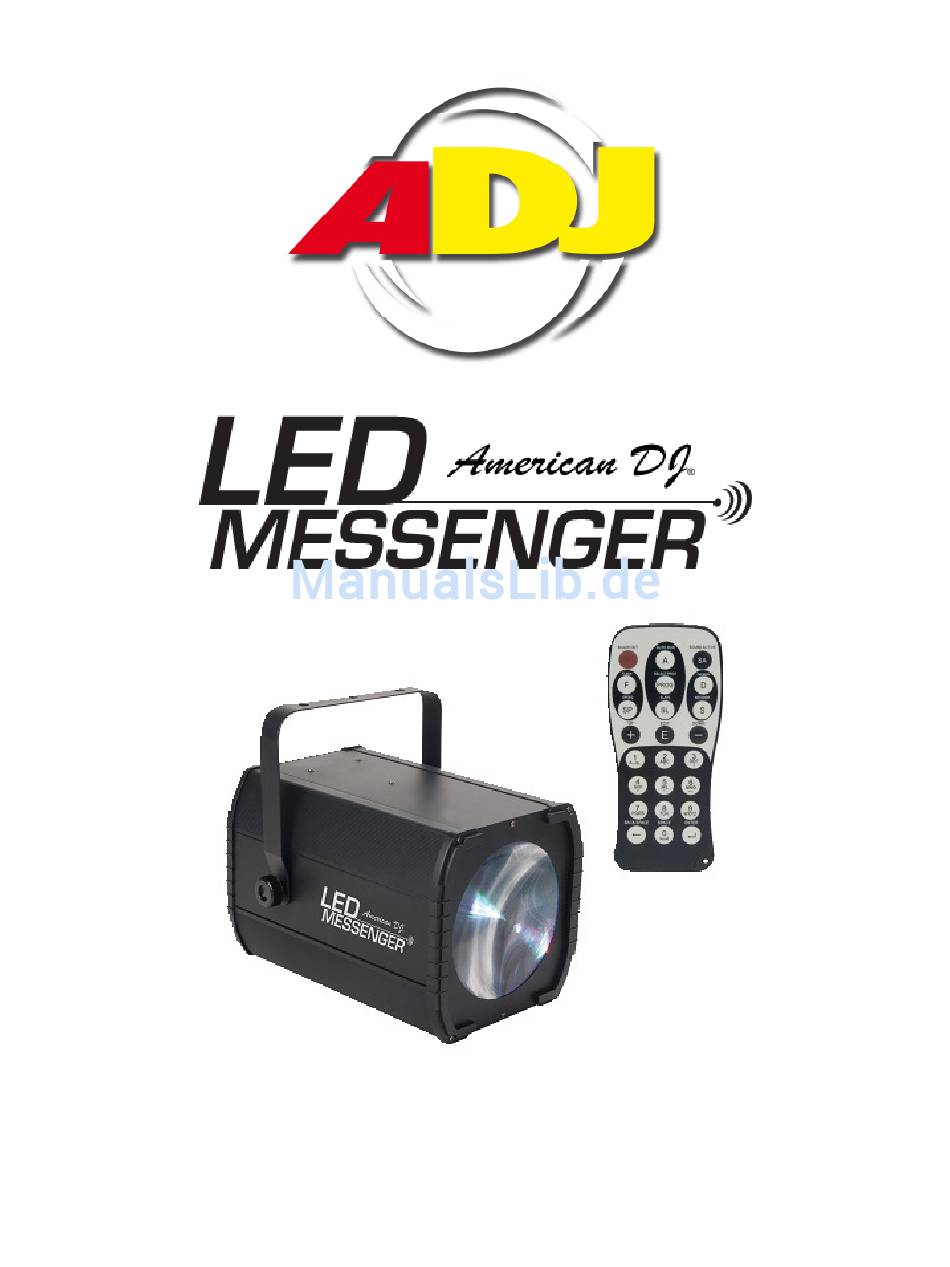

BEDIENUNGSANLEITUNG
______________________________________________________________________________________
Seite 1 von 24
www.americandj.eu
A
DJ
MERICAN

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ADJ Led Messenger

  • Seite 1 BEDIENUNGSANLEITUNG ______________________________________________________________________________________ Seite 1 von 24 www.americandj.eu MERICAN...
  • Seite 2: Kundenhilfe Und Servicecenter

    LED Messenger Inhalt Seite 2: Kundenhilfe und Servicecenter Seite 3: Gewährleistung und Registrierung Seite 4: Einleitung Seiten 5 bis 8: Sicherheitshinweise Seite 9 Allgemeine Hinweise und Ausstattung Seite 10 bis 12: Setup Seite 13 bis 14: Auswahl eine Programms oder einer Nachricht...
  • Seite 3: Gewährleistung Und Registrierung

    LED Messenger Gewährleistung und Registrierung Die von uns vertriebenen Geräte werden mit einer europäischen Gewährleistung von 2 Jahren ausgeliefert. Die Gewährleistung umschließt Produktions- und Materialfehler, nicht jedoch üblichen Verschleiß. Im berechtigten Gewährleistungsfall übernehmen wir die Kosten für Material und Arbeitszeit. Die Geräte sind frei an uns zurückzusenden.
  • Seite 4: Einleitung

    LED Messenger Einleitung Auspacken: Vielen Dank, dass Sie sich für den LED Messenger von American DJ entschieden ® haben. Jeder LED Messenger wurde sorgfältig getestet und vor dem Versand sorgfältig verpackt. Überprüfen Sie die Transportverpackung bei Lieferung sorgfältig und bewahren Sie diese für mögliche spätere Nutzung auf.
  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE ______________________________________________________________________________________ Seite 5 von 24 www.americandj.eu MERICAN...
  • Seite 6 Achtung ! Um das Risiko eines elektrischen Schocks zu minimieren, öffnen Sie bitte nie das Gehäuse dieses Gerätes. Im Inneren befinden sich keine Teile, die Sie selbst warten oder reparieren können. Bitte überlassen Sie Reparaturen einem Fachmann. Das Blitzsymbol im Dreieck soll den Nutzer auf Spannung führende Teile aufmerksam machen. Es warnt vor Elektroschocks bei Berührung dieser Teile.
  • Seite 7 Wichtige Sicherheitshinweise! • Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden! • Heben Sie die Anleitung und die Sicherheitshinweise gut auf. • Entfernen Sie keine Sicherheitshinweise. • Folgen Sie den Bedienanweisungen. • Reinigen Sie das Gerät nur mit einem fusselfreien, trockenen Tuch. Verwenden Sie keine scharfen oder lösungsmittelhaltigen Reinigungsmittel.
  • Seite 8 • Bei sichtbaren Beschädigungen trennen Sie das Gerät umgehend vom Netz und lassen Sie es durch einen Fachmann überprüfen. Dies gilt insbesondere wenn; Das Stromkabel beschädigt ist Flüssigkeiten ins Geräteinnere gelangt sind Andere Gegenstände ins Geräteinnere gelangt sind Wenn das Gerät nicht funktioniert wie es soll. Wenn Sie Bedienungsfehler ausschließen können, liegt mit hoher Wahrscheinlichkeit ein Defekt vor.
  • Seite 9: Ausstattung

    LED Messenger Allgemeine Hinweise Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, um das Beste aus diesem Gerät herauszuholen. Bitte machen Sie sich mit den allgemeinen Bedienungshinweisen dieses Geräts vertraut. Die Bedienunsganleitung enthält wichtige Sicherheitshinweise zu Betrieb und Wartung. Bitte bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf.
  • Seite 10 Datenkabel (DMX Kabel) Betriebsanforderungen: LED Messenger kann über das DMX-512 Protokoll gesteuert werden. Dafür benötigt er 3 DMX Kanäle. Die DMX Adresse wird an der Rückseite am LED Messenger eingestellt. Ihr Gerät sowie Ihr DMX Controller benötigen einen Standard 3-poligen XLR Stecker für Dateneingang und Datenausgang (Abbildung 1).
  • Seite 11 1/4 Watt und wird zwischen den Pins 2 und 3 des XLR Steckers (DATEN+ und DATEN-) verbunden. Dieses Gerät wird an der XLR Kupplung des letzten Geräts in der Reihenschaltung als Abschluss der Leitung eingefügt. Die Benutzung des Abschlusswiderstands (ADJ Teilnummer 392128) verringert die Gefahr unberechenbaren Verhaltens. Abschlusswiderstand...
  • Seite 12 LED Messenger Setup (Fortsetzung) 3-polig XLR zu 5-polig XLR Adapter Leiter 3-polige XLR Buchse 5-poliger XLR Stecker (Ausgang) (Eingang) Masse/Abschirmung Pin 1 Pin 1 Daten (- Signal) Pin 2 Pin 2 Daten (+ Signal) Pin 3 Pin 3 Nicht benutzt...
  • Seite 13 LED Messenger Auswahl eines Programms oder einer Nachricht Auswahl eingebauter Programme and Nachrichten via “On-Board” Kontrolle 1. Drücken Sie den MODE Button bis “Pr.XX” angezeigt wird. (XX steht für die Nummer des Programms oder der Nachricht, welche(s) angezeigt wird. 2. Wählen Sie ein beliebiges Programm durch drücken der UP/DOWN Buttons.
  • Seite 14: Auswahl Eines Programms Oder Einer Nachricht

    LED Messenger Auswahl eines Programms oder einer Nachricht Auswahl von eingebauten Programmen und Nachrichten mit der Infrarot Fernbedienung 1. Drücken Sie den SELECT PROG Button bis “Pr.XX” angezeigt wird. 2. Wählen Sie das gewünschte Programm durch die UP/DOWN Buttons aus.
  • Seite 15: Auto-Modus

    Beispiel: Wenn “N.002” eingestellt wurde, wird Programm 2 zweimal durchlaufen und anschließend Programm 3 zweimal dargestellt. Anschließend Programm 3 zweimal usw. 4. “AUTO” wird nun erneut angezeigt und der LED Messenger startet mit den gewählten Einstellungen. AUTO MODE via Infrarot Fernbedienung 1.
  • Seite 16 Sound to Light Aktivität. Kanal 2 steuert die Geschwindigkeit des Programms oder die Sound Empfindlichkeit. Kanal 3 steuert die Strobe-Funktion. (siehe Seite 19) 2. Um das Gerät per DMX steuern zu können, müssen Sie dem LED Messenger eine DMX Adresse zuweisen. Drücken Sie hierzu den MODE Button bis “dXXX” angezeigt wird.
  • Seite 17: Nachrichten Editieren

    Ihre Nachricht wird direkt anfangen zu scrollen. Erstellen einer Nachricht mit einer angeschlossenen PS/2-Tastatur Hinweis: Wenn Sie eine Tastatur an den LED Messenger angeschlossen haben, trennen Sie bitte eine evtl. bestehende Verbindung zu DMX Controllern. Bevor die Nachricht erstellt werden kann, müssen Sie die gewünschte, zu editierende Nachricht auswählen.
  • Seite 18 Die Nachrichten “rd.11” – “rd.15” sind hiervon nicht betroffen. 4. Hinweis: Sehen Sie für die folgenden Anweisungen auf die Projektionsfläche, auf die der LED Messenger gerichtet ist. “Edit word” wird kurz angezeigt, gefolgt von vier gepunkteten Linien. Jede Linie steht für ein Zeichen.
  • Seite 19 LED Messenger DMX Belegung Die Funtkion des Kanal 2 ist abhängig von der Belegung des Kanal 1. Wenn ein Programm akriv ist, wird Kanal 2 die Geschwindigkeit vorgeben. Beim Betrieb im Sound to Light Modus kontrolliert Kanal 2 die Mikrofonempfindlichkeit.
  • Seite 20: Auswechseln Der Sicherung

    LED Messenger Auswechseln der Sicherung Ziehen Sie bitte zunächst den Netzstecker. Die Halterung für die Sicherung befindet sich neben dem Netzeingang. Schrauben Sie die Halterung für die Sicherung mit einem Schraubendreher auf, entnehmen Sie die durchgebrannte Sicherung und setzen Sie eine gleichwertige Sicherung ein.
  • Seite 21: Spezifikationen

    LED Messenger Spezifikationen Modell: LED Messenger SPEZIFIKATIONEN: Einsatzort: jede sichere Arbeitsposition LEDs: 192 LEDs: 72 rot, 48 grün, 72 blau Spannung: 230V~50Hz Leistungsaufnahme: Sicherung: 1 Ampere GMA Gewicht: 6,8 kg Abmessungen: 320 (L) x 230 (B) x 123 (H) mm Farben: Hinweis: Änderung der Spezifikationen und des Designs, auch ohne Vorankündigung,...
  • Seite 22: Gewährleistung

    LED Messenger Gewährleistung AMERICAN DJ gewährleistet hiermit dem Käufer innerhalb der ersten 2 Jahre nach dem Kauf, dass das Produkt frei von Produktions- und Materialfehlern ist. Die Gewährleistung beschränkt sich auf das Gebiet der Europäischen Union. Der Käufer muss mittels Kaufbeleg den Gewährleistungsanspruch nachweisen.
  • Seite 23 Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise elektrische oder...
  • Seite 24 Junostraat 2 6468 EW Kerkrade The Netherlands Tel: +31 45 546 85 00 Fax: +31 45 546 85 99 info@americandj.eu www.americandj.eu ______________________________________________________________________________________ Seite 24 von 24 www.americandj.eu MERICAN...
