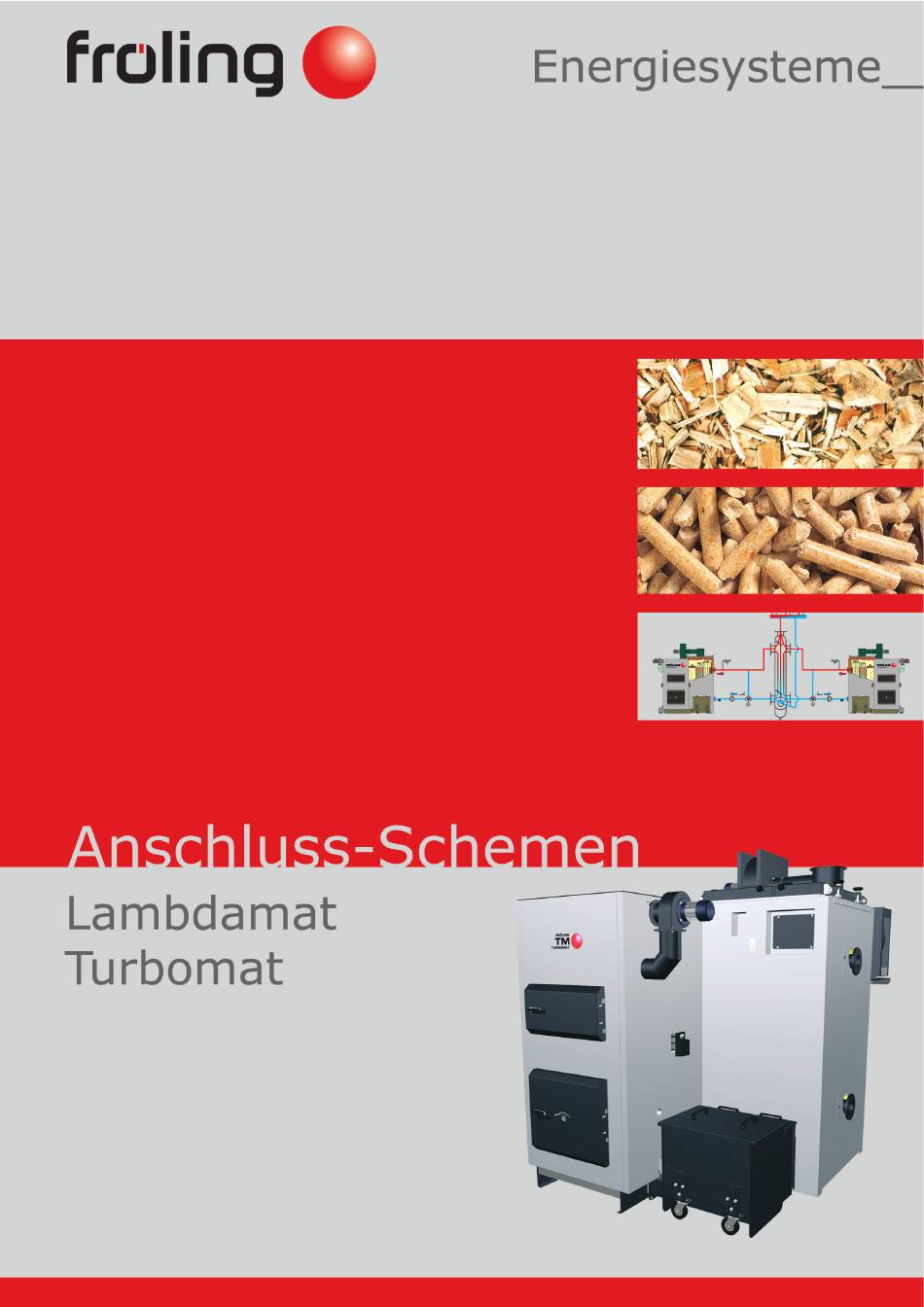

- Seite 1 www.froeling.com...
- Seite 2 Geschätzte Fröling - Partner! Mit den Energiesystemen wollen wir von Fröling den Wünschen nach umweltschonen- den, sparsamen und komfortablen Systemlösungen Rechnung tragen. Diese Broschüre dient als Auswahl- und Orientierungshilfe für die Planung bzw. Ausführung von Wärmeanlagen und enthält die gängisten Varianten. Beachten Sie bitte, dass nicht alle zusätzlichen regelungstechnischen Erweiterungen miteinander kombinierbar sind! Die enthaltenen Systeme sind lediglich technische Prinzipdarstellungen.
- Seite 3 Energiesysteme__ Generelle Anschlussmöglichkeiten bei der Steuerung H3000 für Fühler und diverse andere Anschlüsse müssen immer aus dem Schaltplan entnommen werden. Dieser wird jeder Anlage beigelegt. Fühler 1 Fühler 2 Fühler 3 Eingestelltes Schema Fühler für die Fühler für Rücklaufanhebung Nicht verwendet Schema 1 Brauchwasserspeicher mittels Mischer...
-
Seite 4: Funktionsbeschreibung
Funktionsbeschreibung Rücklaufanhebung mittels Mischer Generell sollte bei allen Großkesselanlagen die Rücklaufanhebung mittels Mischer verwendet werden. Wird die Rücklaufanhebung so ausgeführt, werden sämtliche benötigten Komponenten in den Schaltschrank des Biomassekessel eingebaut. Der Mischer und die Pumpe sind jedoch bauseits zu stellen! Pufferspeichermanagement (2-Fühler Management) Das 2-Fühler Management steuert den Kessel nach einer definierten Start- /Stopptemperatur. - Seite 5 Energiesysteme__ Externes Lastmanagement (DDC Leistung) Das externe Lastmanagement ist für DDC Ansteuerung bestimmt, die dem Kessel eine Leistungsabnahme über ein 0-10V Signal vorgibt. Das Signal 0V entspricht 0% und 10V entspricht 100% Ansteuerung des Kessels. Sollte das übergeordnete Leitsystem jedoch ein invertiertes Signal ausgeben, kann durch umstellen eines Parameters mit diesem Signal genauso gearbeitet werden.
- Seite 6 Kesselansichten Turbomat 150 / 220...
- Seite 7 Energiesysteme__ Bezeichnung Vorlaufflansch Anschluss Sicherheitswärmetauscher Tauchhülse für das Ventil des Sicherheitswärmetauschers Sicherheitstemperaturbegrenzer (STB) / Kesselfühler Feuerraumtemperaturfühler Rücklaufflansch Rücklauffühler (Anlegefühler) Lambdasonde Abgasfühler Einbindung wassergekühlter Aufschubkanal TM 220 (schematische Darstellung) www.froeling.com...
- Seite 8 Kesselansichten Turbomat 320 / 500...
- Seite 9 Energiesysteme__ Bezeichnung Anschluss Sicherheitswärmetauscher Lambdasonde Abgasfühler Tauchhülse für das Ventil des Sicherheitswärmetauschers Entlüftung Sicherheitswärmetauscher Kesselfühler Vorlaufflansch Sicherheitstemperaturbegrenzer (STB) Rücklaufflansch Rücklauffühler (Anlegefühler) Einbindung wassergekühlter Aufschubkanal (schematische Darstellung) www.froeling.com...
- Seite 10 Kesselansichten Lambdamat 320 / 1000 Kom Bezeichnung Vorlaufflansch Sicherheitstemperaturbegrenzer (STB) Kesselfühler Rücklaufflansch Sicherheitsventil Lambdasonde Abgasfühler Feuerraumfühler Einbindung wassergekühlter Aufschubkanal Einbindung der Sicherheitsbatterie (optional) 10 11...
- Seite 11 Energiesysteme__ Technische Daten Lambdamat / Turbomat Lambdamat Industrie max. zulässiger Betriebsüberdruck °C max. zulässige Temperatur °C max. zulässige Betriebstemperatur Mindestrücklauftemperatur °C m³/h 6,44 9,45 13,78 21,49 32,24 Durchfluss bei dT = 20K m³/h 8,60 12,61 18,34 28,66 42,99 Durchfluss bei dT = 15K...
-
Seite 12: Sicherheitstechnische Ausrüstung
Sicherheitstechnische Ausrüstung Sicherheitstechnische Ausrüstung nach DIN EN 12828 bis 300kW Folgende Abbildung zeigt ein Beispiel für ein Anlagenkonstellation für eine direkte Beheizung, Betriebstemperaturen bis 95°C, Sicherheitstemperaturbegrenzer 100°C und einer Kesselleistung bis maximal 300kW. (ohne Anspruch auf Vollständigkeit) Bezeichnung Kessel Absperrventil Vorlauf / Rücklauf Sicherheitstemperaturbegrenzer STB, ist im Lieferumfang enthalten Temperaturmesseinrichtung... - Seite 13 Energiesysteme__ Sicherheitstechnische Ausrüstung nach DIN EN 12828 ab 300kW Folgende Abbildung zeigt ein Beispiel für ein Anlagenkonstellation für eine direkte Beheizung, Betriebstemperaturen bis 95°C, Sicherheitstemperaturbegrenzer 100°C und einer Kesselleistung ab 300kW. (ohne Anspruch auf Vollständigkeit) Bezeichnung Kessel Absperrventil Vorlauf / Rücklauf Sicherheitstemperaturbegrenzer STB, ist im Standardlieferumfang enthalten Temperaturmesseinrichtung...
- Seite 14 Hydraulische Planungsvorschläge Schema 1: Turbomat mit hydraulischer Weiche System 1.0 14 15...
- Seite 15 Energiesysteme__ Schema 1: Turbomat mit hydraulischer Weiche und Brauchwasserspeicher System 1.1 www.froeling.com...
- Seite 16 Hydraulische Planungsvorschläge Schema 1: Doppelkesselanlage Turbomat mit hydraulischer Weiche System 1.2 16 17...
- Seite 17 Energiesysteme__ Schema 2: Turbomat mit 2 Pufferspeicher kommunizierend System 2.1 www.froeling.com...
- Seite 18 Hydraulische Planungsvorschläge Schema 2: Turbomat mit 3 Pufferspeicher nach Tichelmann System 2.2 18 19...
- Seite 19 Energiesysteme__ Schema 2: Doppelkesselanlage Turbomat mit Folgekessel und 2 Pufferspeicher kommunizierend System 2.3 www.froeling.com...
- Seite 20 Hydraulische Planungsvorschläge Schema 2: Doppelkesselanlage Turbomat mit Folgekessel und 3 Pufferspeicher kommunizierend System 2.4 20 21...
- Seite 21 Energiesysteme__ Schema 2: Doppelkesselanlage Turbomat mit Folgekessel und 3 Pufferspeicher nach Tichelmann System 2.5 www.froeling.com...
- Seite 22 Hydraulische Planungsvorschläge Schema 1: Lambdamat mit hydraulischer Weiche und Boiler System 1.3 22 23...
- Seite 23 Energiesysteme__ Schema 2: Lambdamat mit Pufferspeicher System 2.6 www.froeling.com...
- Seite 24 Europas großer Name für Heizen mit Holz Heizkessel- und Behälterbau GesmbH A-4710 Grieskirchen, Industriestr. 12 P0560111 - Technische Änderungen sowie Druck- und Satzfehler vorbehalten! AUT: Tel +43 (0) 7248 606 • Fax +43 (0) 7248 606-600 DRV 164852 • Firmenbuch / 99229a •...
