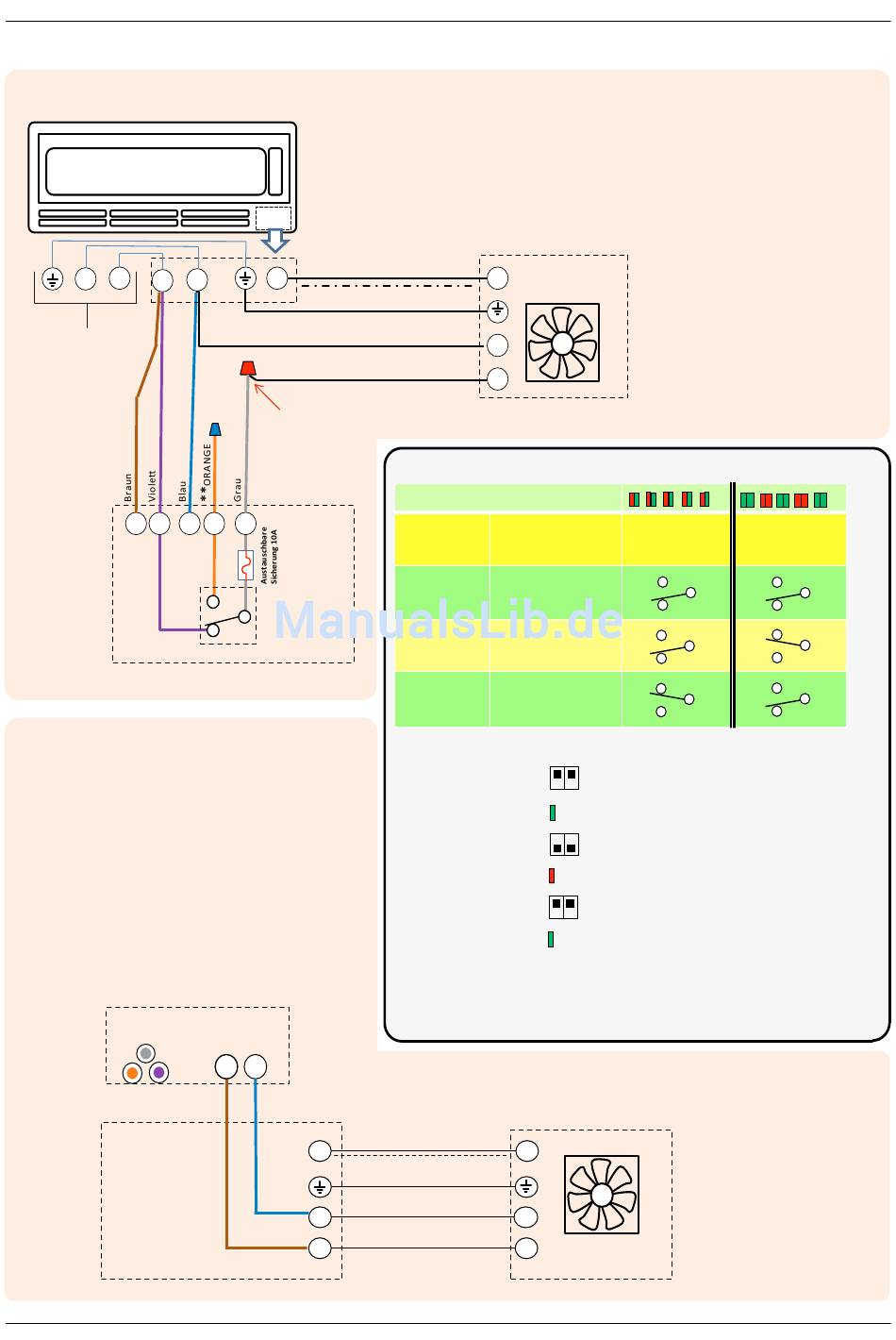

Im Folgenden finden Sie Beispiele für die Installation von REFCO-Pumpen. Nur als Referenz.
Wenn der Aussenkondensator von der Innenverdampfereinheit versorgt wird
Verdampfer (Innen)
N
L
L
Nutzleistung
L
NC
** ORANGE:
Isolieren mit Drahtmutter oder Klebeband während des NC-Betriebs (normalerweise geschlossen)
Stromversorgung nur ohne Alarmschaltung
(Zeichnung # 4)
Nicht empfohlen:
Wasserschäden können auftreten, wenn die Abfluss-
leitung geknickt, eingeklemmt oder verstopft ist.
Wasserschäden können auftreten, wenn die Pumpe
ausfällt.
Pumpe
(nur für den Innenbereich)
Alarmkabel nicht
verwendet
Verdampfereinheit (innen)
12
Datenkommunikation
3
N
Anschluss
innerhalb des
Innenverdampfers
N
NO
COM
NO
Pumpe nur
COM
für den
NC
Innenbereich
Alarmrelais
1
2
3
2
1
(Zeichnung # 3)
Kondensatoreinheit (im Freien)
3
Erdboden
Neutral (live 2)
N
100-240vac (live 1)
L
Alarmrelais-Operationstabelle
Einschalt-LED-Blitzsequenz
Pumpen-
Kondensat-
status
Niveau
Unpowered
oder (Pumpenausfall)
Unterhalb der
Angetrieben
Alarmstufe
Angetrieben
Alarm aktiviert
So ändern Sie den Alarmrelaisbetrieb
1. Pumpe ausstecken
2. Dip-Switch-Positionen
verschieben auf
3. Pumpe einstecken
4. Warten Sie, bis eine
grüne LED blinkt
5. Dip-Switch-Positionen
verschieben auf
6. Warten Sie, bis eine
rote LED blinkt
7. DIP-Schalterpositionen
zurücksetzen auf
8. Warten Sie, bis eine grüne
LED blinkt
9. Pumpe ausstecken
10. Stellen Sie die DIP-Schalter wieder auf die gewünschte Kapazitätskonfiguration. (Niedrig, mittel-niedrig, mittel-hoch, hoch)
11.Schliessen Sie die Pumpe an und überprüfen Sie, ob die LED-Sequenz zum Einschalten mit der gewünschten Alarmrelaisoperation übereinstimmt.
12. Erledigt!
*
Um das Alarmrelais auf den Standardbetrieb (NC) zurückzusetzen, wiederholen Sie die Schritte 1 bis 11.
Kondensatoreinheit (im Freien)
Datenleitung
3
Erdboden
Neutral (live 2)
2
100-240vac (live 1)
1
NC-Standard-
operation
NO
n/a
COM
NC
NO
COM
NC
NO
COM
NC
NC = Normalerweise geschlossenes Relais
NO = Normalerweise offenes Relais
Ausfallsicheren Betrieb verwenden
1. Entfernen Sie den violetten Draht von der Innenver-
bindung und isolieren Sie ihn mit der Drahtmutter.
2. Schliessen Sie den orangefarbenen Draht an
dieselbe Innenverbindung an.
3. Wechseln Sie das Alarmrelais in den fehlersicheren
Betrieb
Bedienungsanleitung Combi
O
KEIN fehler-
sicherer Betrieb
NO
COM
NC
NO
COM
NC
NO
COM
NC
