Mochila e bateria

4
8
4
5 6

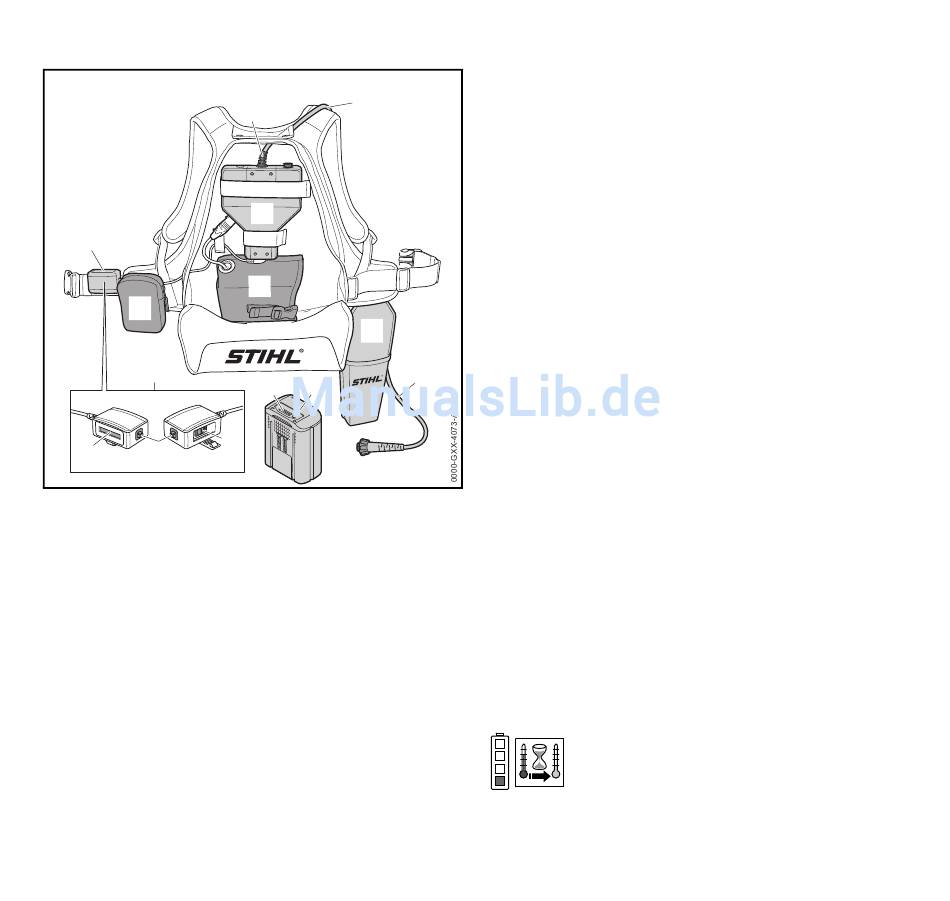

1 Plugue de ligação com a unidade de comando
O plugue de ligação conecta o cabo elétrico com a
unidade de comando.
2 Cabo de ligação
O cabo de ligação conecta a bateria com a unidade de
comando.
3 Unidade de comando
A unidade de comando controla as funções da tesoura
de poda.
4 Dispositivo de comando
O dispositivo de comando serve para regular a tesoura
de poda.
5 Display
O display exibe informações e indica distúrbios.
194
2
1
3
9
10
14
13
15
7
#
12
6 Alavanca de comando
A alavanca de comando serve para navegar pelo menu
do dispositivo de comando.
7 Interruptor liga / desliga
O interruptor liga e desliga a tesoura de poda.
8 Bolsa
A bolsa serve para guardar acessórios.
9 Bolsa para baterias
A bolsa serve para colocar a bateria.
10 Coldre
O coldre serve para colocar a tesoura de poda durante o
transporte e armazenagem.
11 Cabo elétrico
O cabo elétrico conecta a tesoura de poda com a
unidade de comando.
11
12 Plugue do cabo elétrico
O plugue do cabo elétrico conecta a tesoura de poda
com o cabo elétrico.
13 LEDs
Os LEDs indicam o nível de carga da bateria e possíveis
distúrbios.
14 Botão de pressão
O botão de pressão ativa os LEDs na bateria.
15 Bateria
A bateria alimenta a tesoura de poda com energia.
# Plaqueta de identificação com número da máquina
3.3 Símbolos
Estes símbolos podem estar sobre a tesoura de poda, a
mochila e a bateria e significam o seguinte:
1 LED vermelho aceso. A bateria está muito
quente ou muito fria.
3 Visão geral
