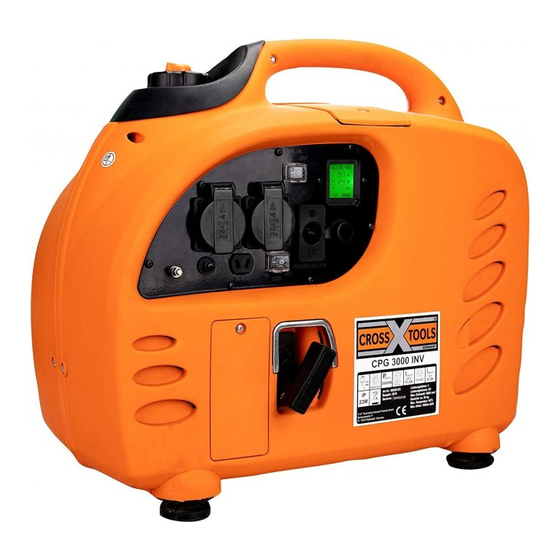

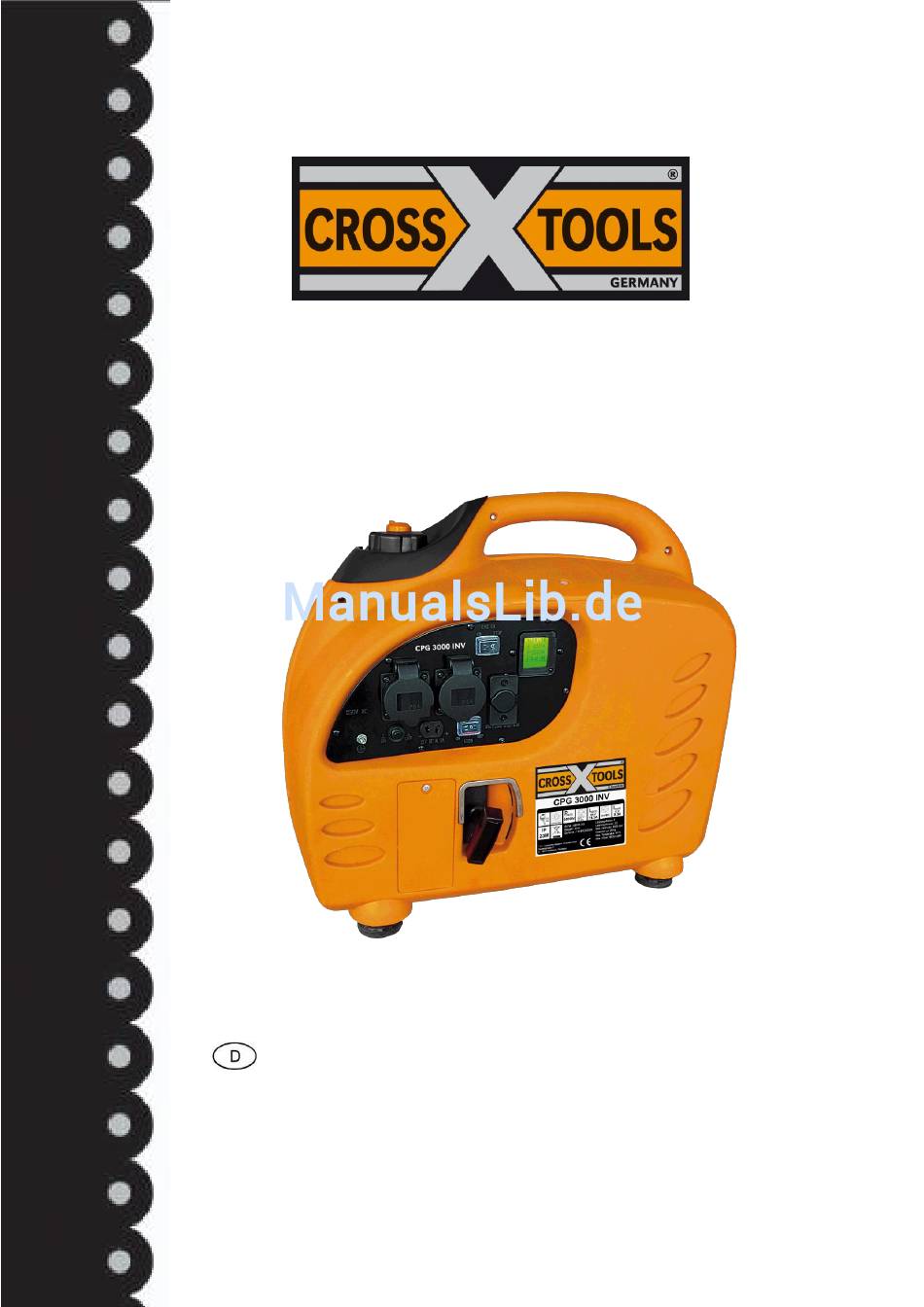

- Seite 1 CPG 3000 INV Original Bedienungsanleitung Inverter – Stromerzeuger...
- Seite 2 EN 12601:2010 Generator EN 55012:2007 + A1:2009 EN 6100-6-1:2007 CPG 3000 INV EN 50581:2012 Noise Emission / Geräusch Emission: ISO 8528-10:1998 + EN ISO 3744:2010 / Notified Body / benannte Stelle 0359 / Intertek Testing & Certification Ltd., Davy Avenue, Knowhlhill, Milton Keynes, MK5 8NL, UK Meas.: 87 dB(A) / guar.: 89 dB(A)
-
Seite 3: Inhaltsverzeichnis
Originalgebrauchsanweisung Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von CROSS TOOLS! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Werkzeugtechnik und unter Verwendung zuverlässigster elektrischer bzw. -
Seite 4: Gerätebeschreibung
Orginalgebrauchsanweisung 1. Gerätebeschreibung 1. Transportgriff 2. Tankdeckel 3. Tankbelüftung und Tankentlüftung 4. Panel 5. Seilzugstarter 6. Obere Wartungskappe für Zündkerze 7. Schalldämpferabdeckung 8. Treibstoffhahn 9. Wartungsklappe 10. Primer 11. Choke Hebel 12. Start/Stopp- Schalter 13. LED-Display 14. Öl-Kontrollleuchte 15. 12 V-Autosteckdose 16. -
Seite 5: Lieferumfang
Zündkerzenschlüssel, Schraubendreher Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein. Hinweis: Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht. 3. Technische Daten Modell CPG 3000 INV Schutzklasse IP23M Dauerleistung P 2,6 kW nenn... -
Seite 6: Sicherheitshinweise
Orginalgebrauchsanweisung Modell CPG 3000 INV Max. Umgebungstemperatur 40° C Max. Aufstellhöhe 1000 üNN m Zündkerze, Typ A7RTC Ölmenge 0,45 Liter Empfohlene Ölspezifikation SAE 10 W 40 Tankinhalt 7 Liter Maßangaben des Gerätes: Breite 520 mm Maßangaben des Gerätes: Höhe 290 mm Maßangaben des Gerätes: Länge/Tiefe... -
Seite 7: Warn- Und Hinweisaufkleber
Originalgebrauchsanweisung Beachten Sie die Bedeutung der folgenden Piktogramme. Seien Sie achtsam im Vorsicht Lesen Sie unbedingt Tragen Sie einen Umgang mit Stromspannung die Bedienungs- Gehörschutz. Elektrogeräten. anleitung vor Inbetriebnahme. Betreiben Sie das Schützen Sie das Benutzen Sie das Vorsicht Gerät nicht in der Gerät vor Regen und Gerät nicht in heiße Oberflächen... - Seite 8 Orginalgebrauchsanweisung Abbildung Erklärung Kaltstartfunktion: Hebel nach links stellen Bei warmem Motor: Hebel nach rechts Hier befindet sich die Öleinfüllöffnung. Bis zum dargestellten Niveau auffüllen. Auf diesem Typenschild befinden sich Seriennummer, Artikelnummer und Baujahr. Bitte notieren Sie die Daten dieses Schildes, damit sie auch bei Verlust oder Beschädigung noch vorhanden sind.
-
Seite 9: Arbeitsplatzsicherheit
Originalgebrauchsanweisung Abbildung Erklärung Schutzart des Gerätes: IP23M Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden. 4.2. Arbeitsplatzsicherheit 1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. 2. -
Seite 10: Wartungssicherheit
Beim Ersetzen dieser Schalter muss ein identischer Schalter benutzt werden, um einem elektrischen Schlag vorzubeugen. 4.6. Bestimmungsgemäße Verwendung des CPG 3000 INV Der Generator ist für den Betrieb von herkömmlichen elektrischen Verbrauchern wie z.B. Lichterketten, elektrischen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt. -
Seite 11: Restrisiken Und Vorbeugung
Gerät kann beschädigt werden. 5. Inbetriebnahme Der CPG 3000 INV ist mit einer Ölmangelsicherung ausgestattet. Diese komfortable Technik bewirkt die automatische Abstellung des Motors, wenn das Motoröl den erforderlichen Mindeststand unterschreitet. Da der Stromerzeuger ohne Betriebsstoffe ausgeliefert wird, ist vor der ersten Inbetriebnahme unbedingt Motoröl einzufüllen. Der Motor lässt sich erst starten, wenn Öl in ausreichender Menge eingefüllt wurde. -
Seite 12: Überprüfen Sie Die Treibstoffmenge
Orginalgebrauchsanweisung Verwenden Sie 4-Takt-Öl. Empfohlen wird die Verwendung von SAE 10W-40 für allgemeine Anwendung in verschiedenen Temperaturbereichen. Die anderen in der Tabelle aufgeführten Viskositäten können verwendet werden, wenn die Durchschnittstemperatur im Anwendungsgebiet im aufgeführten Bereich liegt. 1. Entfernen Sie die Wartungsklappe (9). 2. - Seite 13 Originalgebrauchsanweisung 2. Stellen Sie den Treibstoffhahn (8) auf „ON“. 3. Die Tankbe- und entlüftung (3) über dem Tankdeckel (2) muss in Position „ON“ gebracht werden, um einem Vakuum im Tank vorzubeugen. 4. Pumpen Sie vor dem Starten des Motors mit dem Primer (10), der sich auf der Rückseite des Inverters befindet, genügend Benzin in den Benzinfilter und den Vergaser, um diese vollständig zu füllen (ca.
-
Seite 14: Abstellen Des Motor
Verwenden Sie nur flexible Hartgummi- Verlängerungskabel die der Bauartkurzbezeichnung H07RN-F entsprechen. 4. Der Stromerzeuger CPG 3000 INV ist mit einem ECON-Schalter (18) ausgestattet. Dieser bewirkt eine ökonomische Motorregelung, sodass sich die Motorleistung dem Verbraucher und seiner geforderten Stromstärke anpasst. Der ECON-Betrieb ermöglicht einen effizienten Benzinverbrauch. -
Seite 15: Betriebsmöglichkeiten Des Generators 12V/Dc
Achtung! Bei der Nutzung der 12 V-Anschlüsse sollte der ECON Schalter auf OFF stehen um die volle Leistung im Gleichstrombetrieb abrufen zu können. Der CPG 3000 INV ist mit einer 12V-Autosteckdose, sowie mit einem 12 V Polklemmenkabelanschluss ausgestattet. 12 V-Autosteckdose Die 12V-Autosteckdose ist zum Betrieb von 12V-Verbrauchern mit einer maximalen Leistung von 100 Watt ausgelegt und somit vielseitig einsetzbar. -
Seite 16: Wartung Und Reinigung
Orginalgebrauchsanweisung 12 V–Ladebetrieb mit Polklemmenkabel Beim Laden der Batterie entstehen Gase, sorgen Sie unbedingt für eine ausreichende Belüftung. Vermeiden Sie Feuer, Funken, offenes Licht und Rauchen während des Ladevorgangs. Explosionsgefahr! Zum Laden einer Autobatterie (Mindestkapazität 18 Ah) schließen Sie das mitgelieferte 12 V- Polklemmenkabel zuerst an den Batteriepolen an (rote Klemme - Pluspol, schwarze Klemme –... -
Seite 17: Wartungsintervalle
Originalgebrauchsanweisung 6.1. Wartungsintervalle Wartungsintervall Durchzuführen, je nachdem Nach dem Alle 3 Alle 6 Alle 12 welches Kriterium eher ersten Monate Monate Monate Täglich eintritt. (Zeitraum oder Monat oder oder oder Betriebsstunden) oder 20 h 50 h 100 h 300 h Element Kontrolle ●... -
Seite 18: Wartung Des Luftfilters
Orginalgebrauchsanweisung Vorsicht: Wiederholter und andauernder Hautkontakt mit Altöl kann zu Hautkrebs führen. Obwohl das Risiko außer im Fall des täglichen Umgangs mit Altöl sehr gering ist, sollten Sie Ihre Hände nach dem Kontakt mit Altöl so schnell wie möglich gründlich mit Seife und Wasser waschen. -
Seite 19: Transport Und Lagerung
Originalgebrauchsanweisung 3. Entfernen Sie jeglichen Schmutz vom Zündkerzensockel. 4. Entfernen Sie die Zündkerze mit Hilfe des im Lieferumfang vorhandenen Kerzenschlüssels. 5. Führen Sie eine Sichtprüfung der Zündkerze durch. Entsorgen Sie die Zündkerze, falls der Isolator rissig oder angeschlagen ist. Wenn Sie die Zündkerze wieder verwenden möchten, reinigen Sie sie mit einer Drahtbürste. - Seite 20 Orginalgebrauchsanweisung Vorbereitung zur längerfristigen Außerbetriebssetzung / Lagerung des Geräts: 1. Stellen Sie sicher, dass der Lagerbereich frei von übermäßiger Feuchtigkeit und Staub ist. 2. Lassen Sie den Treibstoff ab: Drehen Sie den Treibstoffhahn (8) auf "OFF". Ziehen Sie den Kraftstoffschlauch vom Treibstoffhahn ab.
-
Seite 21: Fehlersuche
Originalgebrauchsanweisung 8. Fehlersuche Motor startet nicht: 9. Garantie T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. - Seite 22 Orginalgebrauchsanweisung II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind. Keine Garantie besteht insbesondere: - Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät - Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden - Bei üblicher Abnutzung von Verschleißteilen wie z.B.
-
Seite 23: Bestellung Von Ersatzteilen
Originalgebrauchsanweisung Bestellung von Ersatzteilen Die Bestellung der Ersatzteile kann per e-Mail oder Fax erfolgen. Nutzen Sie hierfür die E-Mail-Adresse service@tip-pumpen.de bzw. die Faxnummer 07263 / 91 25 85. Service Bei Garantieanspruch oder Störungen wenden Sie sich bitte an ihre Verkaufsstelle oder an: T.I.P. - Seite 24 Tel.: +49 (0) 7263 / 91 25 0 Fax.: +49 (0) 7263 / 91 25 85 http://www.crosstools.de CROSS TOOLS und das CROSS TOOLS LOGO sind eingetragene Markenzeichen der T.I.P. Technische Industrie Produkte GmbH. CROSS TOOLS and the CROSS TOOLS LOGO are registered...
