Ingenico ORGA 6141 Bedienungsanleitung

Über die Ingenico Healthcare GmbH
Die Ingenico Healthcare GmbH – Hersteller der ORGA
eHealth Kartenterminals – bietet seinen Kunden innovative
und maßgeschneiderte Systemlösungen auf Basis neuester
Hardwaretechnologie und gehören zu den Major Playern der
internationalen Payment- und eHealth-Terminal Branche.
Das Unternehmen blickt auf eine über 18 Jahre lange
Erfahrung im Bereich der Mikroprozessortechnologie und
Geräteentwicklung zurück. Neben der Entwicklung von
Produkten wurden auch bei verschiedenen Großprojekten
Leistungen des Projektcontrollings und Beratungsleistungen
erbracht. Unsere Experten arbeiten in unterschiedlichen
Arbeitskreisen und Spezifizierungsgruppen mit und leisten
damit wesentliche Beiträge zur Harmonisierung und Normierung
zukünftiger Terminalentwicklungen.
Kreativität, Einsatzwillen, unternehmerisches Denken und eine
strategische Vorgehensweise bei der Projektrealisierung sind
die Merkmale unserer Tätigkeit, die durch die Zufriedenheit
unserer Kunden bestätigt wird.
Der Sitz der deutschen Ingenico Healthcare GmbH befindet
sich in Flintbek bei Kiel. Als hundertprozentige Tochter
der Ingenico S.A. in Frankreich gehört das Unternehmen
damit zur Ingenico Gruppe, die über ein weltweites Netz
aus Tochtergesellschaften, Joint Ventures, Niederlassungen,
Vertriebspartnern sowie modernsten Produktionsstätten
verfügt.
Änderungen in den Spezifikationen der gematik können zu verminderten
Funktionen und Leistungen führen. Alle Hardware und Software Produktbezeich-
nungen sind geschützte Produktnamen und/oder Markenzeichen der jeweiligen
Hersteller.
Ingenico Healthcare GmbH
Technische Daten der eHealth-Kartenterminal Serie ORGA
STATIONÄR

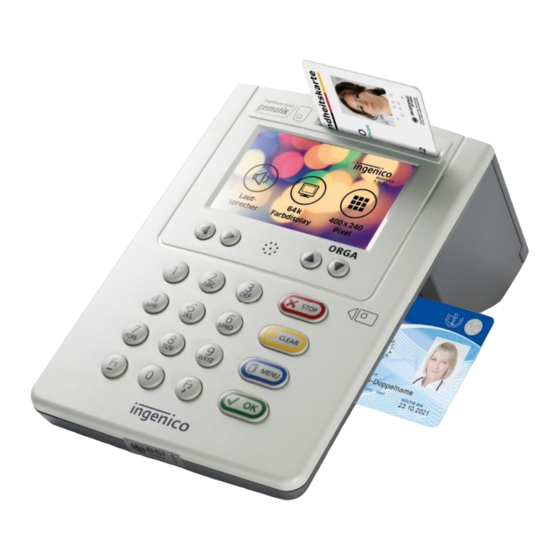

ORGA 6141
• 2 full-size Karteneinschübe (ID1, push-pull)
mit absenkenden Kontakten
Karteneinführung • Ausgelegt auf 300.000 Steckzyklen
( ~ 10 Jahre Betrieb bei über 100 Steckzyklen pro Tag)
• 2 x SMC (ID-000)
• gem. ISO 7816 bis zu 625 kBps
Karteninterface
• Versorgung 5 V / 3 V / 1,8 V, bzw. A/B/C
• Prozessorkarten: T=0, T=1
Kartenprotokolle • Speicherkarten: S=8, S=9, S=10
• IIC-Bus: 2 und 3 Draht
Praxis-EDV-
Windows 7, Windows 8, Windows 10, LINUX*, Mac OS*
Betriebssysteme
128 Mbyte Flash, 64 Mbyte RAM
System / Speicher
Display TFT-Farbdisplay mit 400 x 240 Pixel
Lautsprecher für akustische
Alarm
Tasten- und Eingabebestätigung
Tastenfeld 20 Tasten inklusive farbiger Funktionstasten
Betriebssystem Ingenico (sicheres Update per USB)
Stromversorgung Über USB oder Netzteil
Sicherheit Manipulationsschutz durch PIN
Maße in mm 197 x 120 x 86 (L x B x H)
Gewicht 570 g
Zulassungen/ • gematik zugelassen
Spezifikationen • BSI zertifiziert
• Gerät
• Netzteil
Lieferumfang
• USB-Kabel
• CD mit Treibern und Bedienungsanleitung
Zubehör • LAN-Modul mit Power over Ethernet
* Aktuelle Angaben zur Kompatibilität des Terminals mit Linux / Mac OS Versionen
auf Anfrage
MOBIL
930 M
• 2 full-size Karteneinschübe (ID1, push-pull)
mit absenkenden Kontakten
Karteneinführung
• Ausgelegt auf 300.000 Steckzyklen
( ~ 10 Jahre Betrieb bei über 100 Steckzyklen pro Tag)
• gem. ISO 7816 bis zu 625 kBps
Karteninterface
• Versorgung 5 V / 3 V / 1,8 V, bzw. A/B/C
• Prozessorkarten: T=0, T=1
Kartenprotokolle • Speicherkarten: S=8, S=9, S=10
• IIC-Bus: 2 und 3 Draht ng 5 V / 3 V / 1,8 V, bzw. A/B/C
Praxis-EDV-
Windows 7, Windows 8, Windows 10, LINUX*, Mac OS*
Betriebssysteme
gem. gematik Vorgabe bis zu 200 KVK/eGK Datensätze
System / Speicher
TFT-Farbdisplay
Display LCD mit 2 x 16 Zeichen
mit 320 x 240 Pixel
Alarm Optischer und akustischer Alarm
Tastenfeld 16 Tasten inklusive farbiger Funktionstasten
Betriebssystem Ingenico (sicheres Update per USB)
Über USB oder 2 x IEC HR03
Über USB oder 2 x IEC LR03
Akkus (praktisch unbegrenz-
Batterien (Lebensdauer bei
te Lesezyklen bei normaler
Standardbatterien bis zu
Nutzung, da automatische
12.000 Steckzyklen)
Akkuladung)
Stromversorgung
• Batteriewechsel ohne Datums-, Uhrzeit- und Datenverlust
durch Pufferbatterie
• Automatische Abschaltung
• Warnmeldung bei schwachen Batterien
Sicherheit Zugriffsschutz auf Patientendaten durch PIN
Maße in mm 135 x 83 x 18 (L x B x H)
Gewicht 135 g (mit Batterien) 155 g (mit Akkus)
Zulassungen/ • gematik zugelassen
Spezifikationen • BSI zertifiziert
• Gerät
• Netzteil
• Gerät • Akkus
• Batterien • USB-Kabel
Lieferumfang • USB-Kabel • Ablageschale
• CD mit Treibern und Bedie- • Schutztasche
nungsanleitung • Adapterkarte für SMC
• CD mit Treiber und Bedie-
nungsanleitung
• Seriell-Kit 900.0
Zubehör • Ledertasche: Schutz vor Schmutz und Stoß
• Druckerkabel: Anschluss an KV-Drucker
Made in Germany / eHealth Kartenleser der
Serie ORGA
• Zugelassen durch gematik und BSI zertifiziert
• Ansprechendes und benutzerfreundliches Design
• Entwickelt und hergestellt in Deutschland
