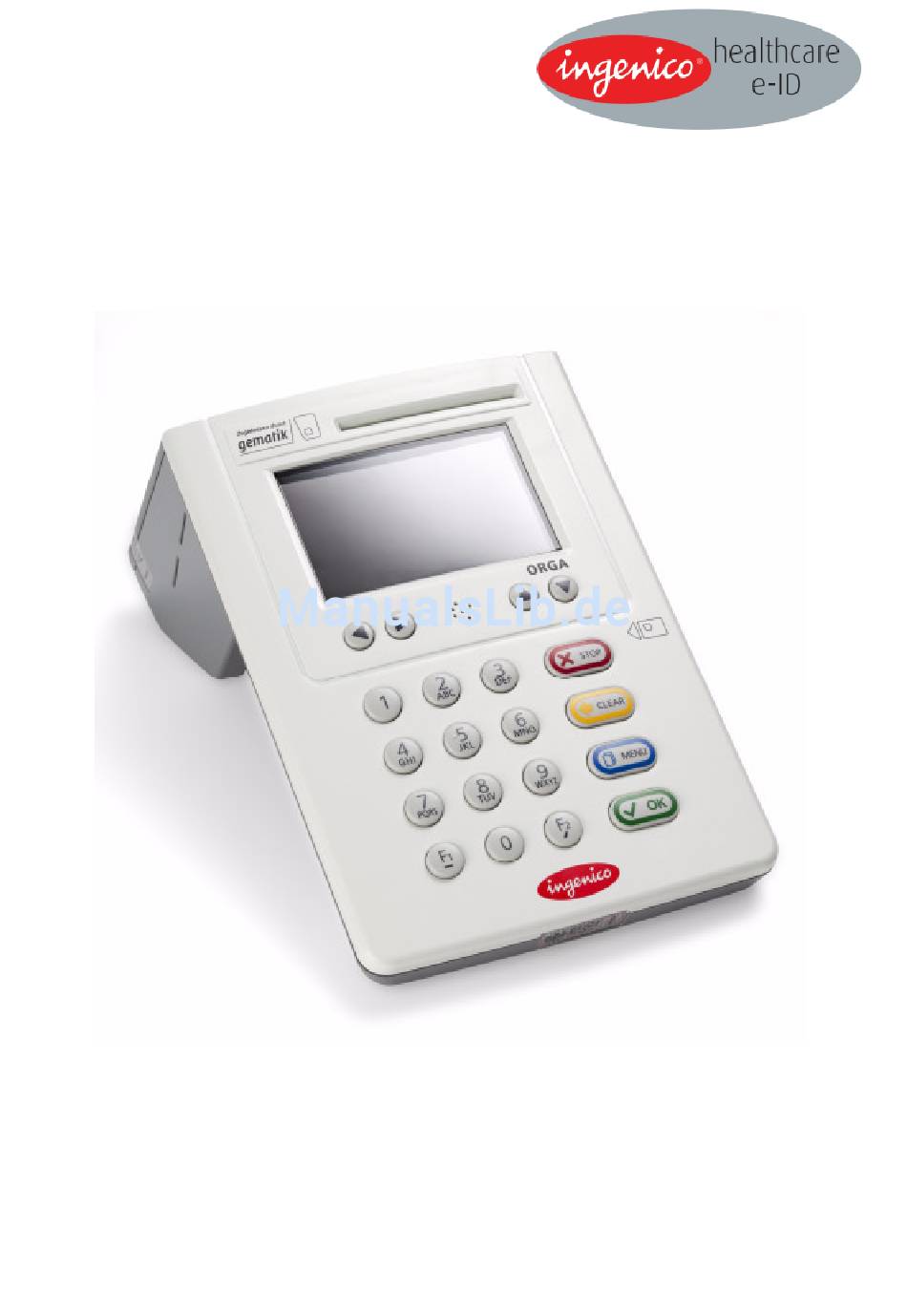

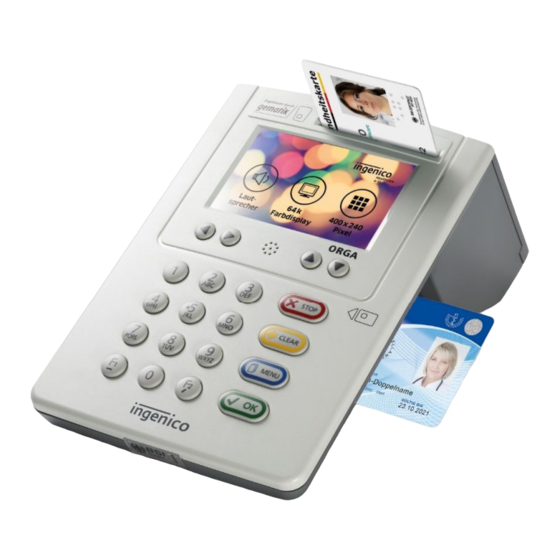

- Seite 1 Bedienungsanleitung Multifunktionales Chipkartenterminal eHealth BCS ORGA 6141 eGK BCS © Ingenico Healthcare GmbH...
-
Seite 2: Menüstruktur
Menüstruktur © Ingenico Healthcare GmbH... -
Seite 3: Icons
USB am Gerät als Schnittstelle eingestellt (USB v. COM) USB angeschlossen, aktiv, Gerät ist am PC angemeldet USB mit Datenverkehr Netzwerk am Gerät als Schnittstelle eingestellt Netzwerk bereit Netzwerk mit Datenverkehr Gerätemenü verschlossen Gerätemenü mit Admin-PIN geöffnet Menü Kurztastenwahl aktiv Menü Cursortasten aktiv © Ingenico Healthcare GmbH... -
Seite 4: Inhaltsverzeichnis
Bedienung ................... 16 Gerät einschalten ................16 Gerät ausschalten ................16 Kontaktiereinheit 1 ................16 Kontaktiereinheit 2 ................16 Kontaktiereinheiten 3+4 ..............16 Aufbau der Displayanzeige ............... 17 Tastatur .................... 18 Die Menü Navigation ................ 18 © Ingenico Healthcare GmbH... - Seite 5 USB v. COM (virtuelle COM Schnittstelle) ........23 USB RNDIS ................. 23 LAN....................23 Schnittstellen-Parametereinstellung ..........24 Parametereinstellung Computer ............24 Host T=1 ..................24 Timing CWT ................24 Init.-IFS .................. 24 KVK ....................24 KVK-Format ................. 24 © Ingenico Healthcare GmbH...
- Seite 6 Erweiterte Optionen ....................27 LAN IP Adresse ..............27 LAN Subnet Mask ..............27 LAN Gateway................. 27 TCP Port ................27 LAN Neustart ................. 28 Hinweise ..................29 Service ....................29 CE- Konformitätserklärung ..............30 Impressum ..................31 © Ingenico Healthcare GmbH...
-
Seite 7: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Abb. 1 Vorderansicht Abb. 2 Seitenansicht © Ingenico Healthcare GmbH... - Seite 8 Bedienelemente und Anschlüsse Abb. 3 Ansicht Geräteunterseite Abb. 4 Ansicht Typenschild © Ingenico Healthcare GmbH...
-
Seite 9: Technische Daten
Dem Fortschritt dienende Änderungen am Design und den technischen Daten bleiben vorbehalten. Normen / Standards Vibrationstest IEC 68-2-6 Schocktest IEC 68-2-27 und 29 Temperaturtests nach DIN EN 60068-2-1 und DIN EN 60068-2-2 RoHS Elektromagnetische Verträglichkeit (siehe Konformitätserklärung) ISO 7816, Teil 1 – 10 © Ingenico Healthcare GmbH... -
Seite 10: Bestimmungsgemäßer Gebrauch
Allgemeines Bestimmungsgemäßer Gebrauch Das Chipkartenterminal "ORGA 6141 eGK" ist für den Einsatz im deutschen Gesundheitswesen vorgesehen. Die Funktionsweise basiert auf den Anforderungen der "Kassenärztlichen Bundesvereinigung" (KBV) zum Lesen einer Krankenversichertenkarte (KVK) und der Spezifikationen der "Gesellschaft für Telematikanwendungen der Gesundheitskarte mbH"... -
Seite 11: Aufstellungshinweise
Abwesenheiten, die drei Siegel auf Unversehrtheit und Echtheit. Die Lage der Siegel ist in der folgenden Skizze dargestellt. Wenden Sie sich an Ihren Administrator, wenn die Siegel beschädigt sind bzw. wenn Sie Zweifel an der Echtheit der Siegel haben. © Ingenico Healthcare GmbH... -
Seite 12: Unbeschädigtes Siegel
Betrieb, sondern kontaktieren Sie Ihren Systemlieferanten. Sicherheitsschaltung Das ORGA 6141 ist mit einem Sabotage-/Spionageschutz ausgestattet. Erkennt das Gerät eine Manipulation, weist es durch die Displaymeldungen "Sicherheitsalarm" "Service kontaktieren" darauf hin, dass der Nutzer das Gerät an seinen Systemlieferanten oder den Hersteller einzusenden hat. -
Seite 13: Administrator Pin
Abfragecode. Bitte nehmen sie Kontakt mit dem Service zwecks Abwicklung (Formular) auf. Nachdem Sie die Seriennummer und den Abfragecode in dem vom Ingenico-Healthcare Service bereitgestellten Formular notiert haben, können sie mit dem Gerät zunächst weiter arbeiten. Zu Anforderung des Freischaltcodes müssen wir ihre Berechtigung prüfen. Senden Sie bitte... -
Seite 14: Firmware Update
Hauptverzeichnis zu finden sein. Bei einem Update via Ethernet/LAN (TFTP) müssen zusätzliche Einstellungen vorgenommen werden, für die Sie auch die Admin PIN benötigen: [Menü\Einstellungen\Update\Dateiname und Updateserver]. Eine detaillierte Beschreibung des Update-Ablaufs erhalten Sie zusammen mit dem jeweiligen Update. © Ingenico Healthcare GmbH... -
Seite 15: Eingabe Einer Karten Pin Nach Aufforderung
Zeit als 5 Sek. bis zur Eingabe der jeweils nächsten Ziffer, dann wird im Display der Anzeigetext: ´Abbruch´ ausgegeben. Hat der Benutzer nur das Drücken der Taste OK vergessen, dann fordert das Kartenterminal den Benutzer mit dem Anzeigetext: ´Bitte Eingabe bestätigen´ zur Bestätigung der eingegebenen Geheimzahl auf. © Ingenico Healthcare GmbH... -
Seite 16: Bedienung
SMC-B und SMC-KT sein. Die Karten können in den Kontaktiereinheiten 3 und 4 auf der linken Seite des Gerätes verwendet werden. Sie werden mit zur Rückwand weisender Kontaktfläche, mit der abgeschrägten Ecke zuerst eingeführt, bis sie einrasten. Erneutes Drücken entriegelt die Karten und sie können wieder entnommen werden. © Ingenico Healthcare GmbH... -
Seite 17: Aufbau Der Displayanzeige
Zeit nicht genutzt Symbol 8 wird zur Zeit nicht genutzt Symbol 9 zeigt an, ob der Cursormode oder der Direktmode aktiv ist Symbol 10 zeigt anhand eines Schlosses, ob die PIN-geschützten Bereiche des Menüs aufgeschlossen oder verschlossen sind. © Ingenico Healthcare GmbH... -
Seite 18: Tastatur
Sie mit der Menütaste "OK" oder der angezeigten Kurztaste anwählen können. Tastatur Das ORGA 6141 verfügt über eine Tastatur mit 20 Tasten. Ein Tastenfeld mit 16 Tasten, bedruckt mit den Ziffern 0 bis 9, F1 und F2 bzw. den Menüfunktionen. Mögliche Zusatzfunktionen sind jeweils unterhalb der Ziffer aufgedruckt. -
Seite 19: Das Menü
Sie befinden sich im Hauptmenü. Drücken Sie die Ziffern 211, bestätigen Sie mit OK. Die Betriebsart CTBCS/MKT+ ist ausgewählt. eHealth BCS (Werkseinstellung) Sie befinden sich im Hauptmenü. Drücken Sie die Ziffern 212, bestätigen Sie mit OK. Die Betriebsart eHealth BCS ist ausgewählt. Nach Umschaltung erfolgt ein Neustart der Software. © Ingenico Healthcare GmbH... -
Seite 20: Zeit
Sie befinden sich im Hauptmenü. Drücken Sie die Ziffern 272. Um alle akustischen Signale auszuschalten, wählen Sie die 0 und bestätigen Sie mit OK. Um die akustischen Signale einzuschalten, drücken Sie die 1 und bestätigen Sie mit OK. © Ingenico Healthcare GmbH... -
Seite 21: Start Jingle
Die Statusabfrage ist eine reine Anzeigefunktion, die Auskunft über die Soft- und Hardware des Gerätes gibt. Sie befinden sich im Hauptmenü. Drücken Sie die Ziffern 32. Mit den Cursortasten auf / ab können Sie, mit der Software-Version beginnend, die Informationen zu Ihrem Gerät abrufen. © Ingenico Healthcare GmbH... -
Seite 22: Auslieferungszustand Wiederherstellen
Test gemäß der Menüstruktur (Seite 2). Der Test startet automatisch und wird durch Drücken der Taste OK abgeschlossenSchnittstelle auswählen Aktuelle Informationen darüber, welche Software welche Schnittstellen unterstützt, finden Sie auch auf unserer Webseite: http://healthcare-eid.ingenico.com/de/ -> E-HEALTH -> SUPPORT © Ingenico Healthcare GmbH... -
Seite 23: Schnittstellen-Auswahl
Unterstützt Ihre Software nur Geräte mit serieller COM Schnittstelle, so wählen Sie diese Einstellung (USB mit virtueller COM Schnittstelle) aus. Für Ihre Software ist das ORGA 6141 dann über die virtuelle COM Schnittstelle ansprechbar. Welche COM eingerichtet wird, können Sie im Gerätemanager Ihres Betriebssystems unter "Anschlüsse (COM und LPT)"... -
Seite 24: Schnittstellen-Parametereinstellung
Mit diesen Parametern sind Einstellungen im T=1 Protokoll möglich. Timing CWT Ist ein ORGA 6141 zum Beispiel in ein Windows Terminal-Server Netzwerk oder ein CITRIX Metaframe System eingebunden, so kann es bei sehr langen Datenwegen und hohem Datenauf- kommen zu Überschreitungen der im T=1-Protokoll festgesetzten Wartezeit CWT (Character Waiting Time) kommen. -
Seite 25: Hinweise Für Den Administrator
USB RNDIS Für USB RNDIS sind 5 Parametereinstellungen (Satz 1 bis Satz 5) vorkonfiguriert. Ist auf dem PC der original Ingenico Healthcare Treiber installiert, müssen keine weiteren Einstellungen vorgenommen werden, "Satz 1" ist ausgewählt. Sind am PC mehrere Kartenterminals der ORGA 6000 Familie angeschlossen, so muss jedes Gerät einen anderen "Satz"... -
Seite 26: Tcp Port
Befinden Sie sich noch in der USB RNDIS Parameterauswahl Ebene 2221, so drücken Sie für den Geräteneustart die 6. Befinden Sie sich im Hauptmenü, so drücken Sie 22216 und bestätigen Sie mit OK. Mit dem Geräteneustart werden alle RNDIS Einstellungen und die unter Umständen geänderte Adresse des TCP Ports übernommen. © Ingenico Healthcare GmbH... -
Seite 27: Lan
Die Einstellung des TCP Ports ist für die RNDIS- und LAN-Netzwerke identisch, da beide Schnittstellen das TCP/IP Protokoll verwenden. Sie befinden sich im Hauptmenü. Drücken Sie die Ziffern 22226. Geben Sie die gewünschte Port Nummer (fünfstellig mit führenden Nullen) ein und bestätigen Sie mit OK. © Ingenico Healthcare GmbH... -
Seite 28: Lan Neustart
Sie befinden sich im Hauptmenü. Drücken Sie die Ziffern 22227. Um den Neustart auszuführen, bestätigen mit OK. Damit werden die zuvor geänderten Einstellungen übernommen. Führen Sie keinen Neustart durch, bleiben die Änderungen im Gerät gespeichert, werden aber nicht aktiv. Der Geräteneustart ist zur Aktivierung zwingend erforderlich! © Ingenico Healthcare GmbH... -
Seite 29: Hinweise
Legen Sie dem Gerät ein Schreiben mit Ihrem Namen, Ihrer Anschrift und einer möglichst • genauen Beschreibung des Einsendegrundes bei. Unsere Service- und Versandanschrift finden Sie auf der letzten Seite dieser Anleitung. • Ständig aktualisierte Serviceseiten, 24 Stunden täglich verfügbar (FAQ, Treiber etc.) finden • Sie auf: http://healthcare-eid.ingenico.com/de/antworten.aspx © Ingenico Healthcare GmbH... -
Seite 30: Ce-Konformitätserklärung
CE-Konformitätserklärung © Ingenico Healthcare GmbH... -
Seite 31: Impressum
Die Verfügbarkeit der genannten Merkmale ist abhängig von der spezifischen Zulassung durch die gematik (Gesellschaft für Telematikanwendungen der Gesundheitskarte mbH). Die Ingenico Healthcare GmbH behält sich das Recht auf Änderung von Funktionen, Eigenschaften und technischen Angaben zu jeder Zeit und ohne vorherige Benachrichtigung vor...
