WimTec PROOF W6 Montage- Und Bedienungsanleitung Seite 10

DE
PROOF W6
Montage
7
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!

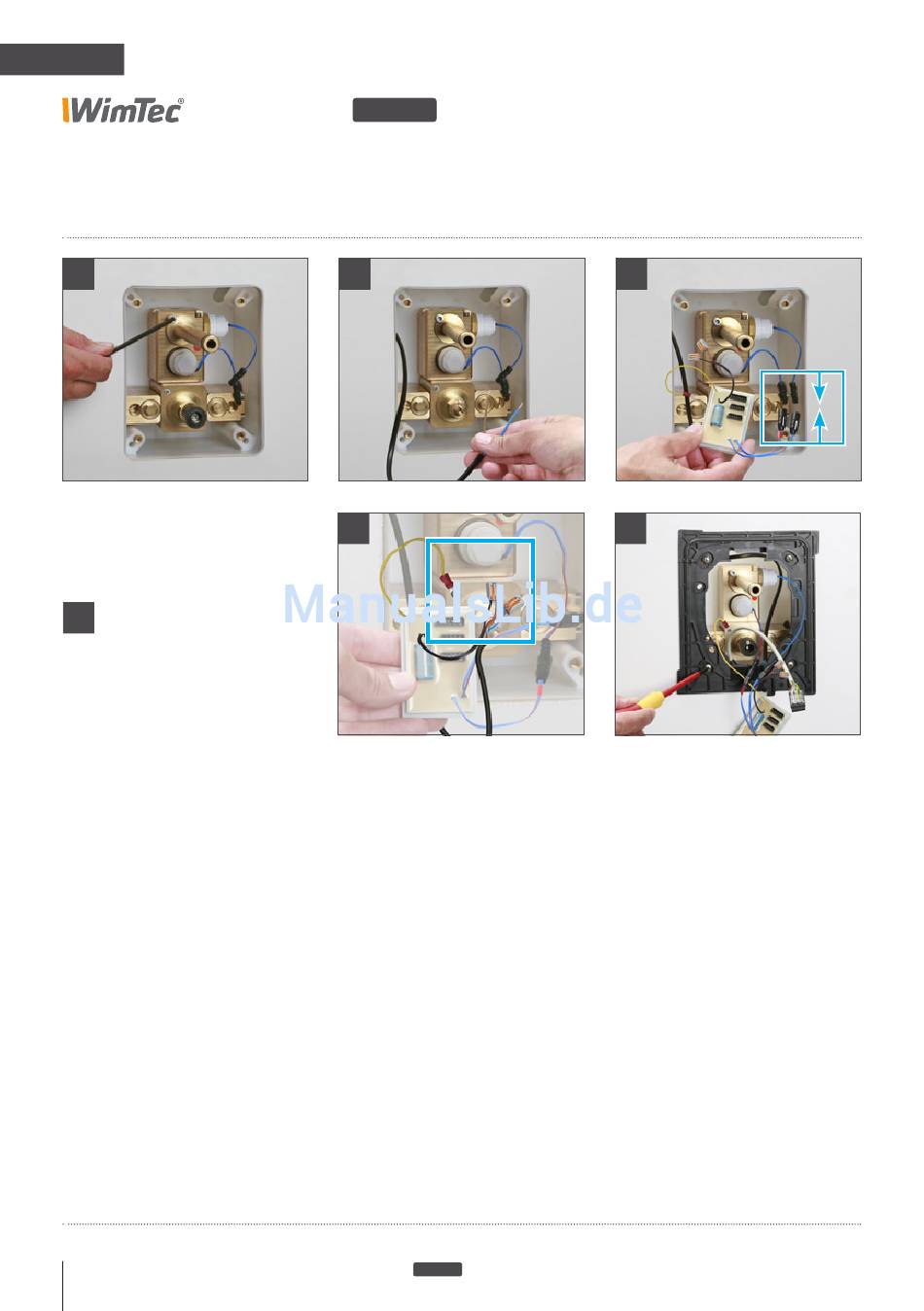

7.
Blindstopfen entfernen und Auslaufrohr befestigen.
8. Strom-Anschlusskabel (2 x 0,5 mm
Desinfektion (2 x 0,5 mm
(Art.Nr. 117 899, 113 792) anschließen.
Achtung: Netzteil darf nicht im Rohbauset verbaut werden!
9. Magnetventile mit der Elektronik verbinden.
Achtung: Farbliche Markierung beachten! Unteres Magnetventil
(mit roter Markierung) mit Kabel mit roter Markierung verbinden.
10. Elektro-Anschluss am Elektronikmodul herstellen (+/- Polung beachten) und
Erdungsdraht (gelb) an der Wasserstrecke befestigen. Anschließend Spannungs-
versorgung einschalten. (Sicherheitsschließimpuls vom Magnetventil erfolgt.)
11. Montagerahmen mit 4 Schrauben befestigen. Dabei auf die Kabelverbindungen
achten und die Kabel nicht quetschen. Beim Anziehen der Schrauben darauf
achten, dass sich der Montagerahmen nicht verformt.
10 Wandarmatur
HyPlus
8
10
) und ggf. Steuerleitung für thermische
2
) in den UP-Kasten ein-ziehen und am Netzteil
2
WimTec PROOF W6
HyPlus
9
11
