EX
EX-
EX
-
-
6074
6074
6074
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien Steckplatz (siehe Kompatibilität bei Technische Daten)
und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Beachten
Sie dass die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
5.
Jetzt können sie das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows
Windows erkennt beim Start einen neuen "Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\LAN\Realtek\RTL8111B_8111C" und dann das Verzeichnis ihres Betriebssystems
"98SE_ME_2K_XP_XP64" "Vista_Vista64" "WinCE" oder "Win7(32_64bit)" (wobei
sie für Server 2003 den XP Treiber für Server2008 den Vista und für Server 2008R2
den Win7 Treiber auswählen müssen) in das jeweilige Feld für die Quelle/Pfad ein und
klicken sie auf >weiter<. Windows sucht nun nach den Treibern in dem angegebenen
Verzeichnis. Folgen sie den Anweisungen des Hardwareassistenten und beenden sie
die Installation. Sollte Windows noch weitere neue Hardware erkennen wiederholen sie
die oben angegebenen Schritte. Wenn sie Probleme bei der Installation haben oder der
Hardwareassistent nicht selbständig startet, können sie die Datei Setup.exe aus dem
oben angegeben Verzeichnis direkt ausführen. Wichtig! Starten Sie Windows in jedem
Fall nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter "Netzwerkadapter" folgen-
den neuen Eintrag sehen: <Realtek 8168/8111 Familie PCI-E Gigabit Ethernet Cont-
roller> .
Ist dieser oder ein ähnlich lautender Eintrag vorhanden, ist die Karte richtig installiert.
MAC
Die Treiber befinden sich in folgendem Verzeichnis:
"D:\LAN\Realtek\8111B_8111C\MacOS"
Da sich die einzelnen Versionen sehr von einander unterscheiden können wir ihnen
leider hier keine Installationsanweisung geben. Bitte halten sie sich an die Installations-
anweisung für Ethernet Controller ihrer MacOS Version. In einigen neueren Versionen
wird die Karte bereits automatisch beim Start Installiert.
Unix/Linux:
Die Treiber befinden sich in folgendem Verzeichnis:
"D:\LAN\Realtek\8111B_8111C\Unix(LINUX)"
Da sich die einzelnen Versionen und Kernelversionen sehr von einander unterscheiden
können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten sie sich an
die Installationsanweisung für Ethernet Controller ihrer Unix/Linux Version. In einigen
neueren Versionen wird die Karte bereits automatisch beim Start Installiert.
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
6074
6074
6074
Deutsch
Deutsch
Deutsch

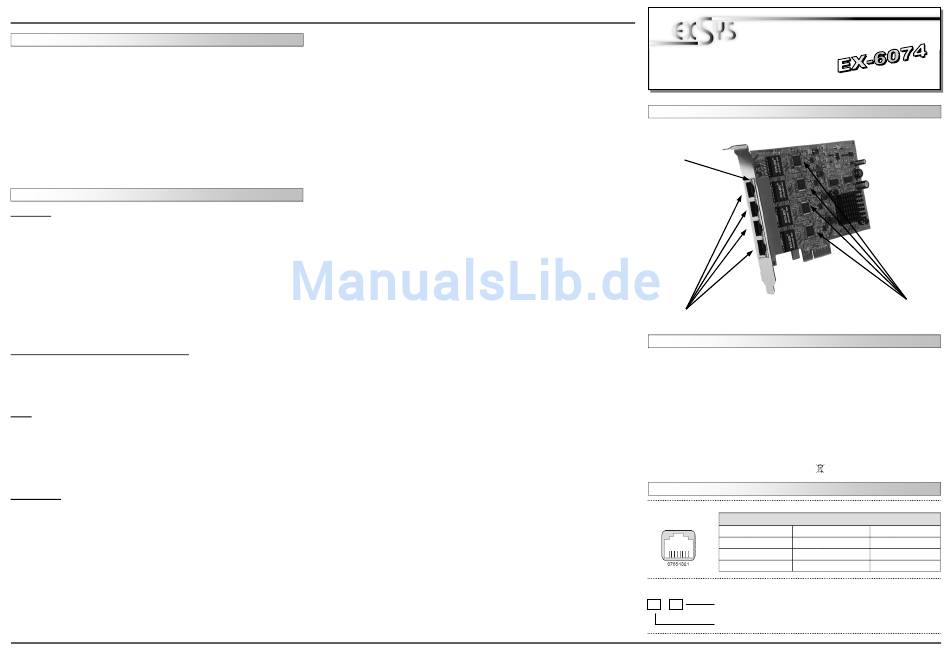

LAYOUT :
Status LED´s
4 x RJ45 Port
DESCRIPTION & TECHNICAL INFORMATION :
The EX-6074 is a plug & play high-speed Gigabit Ethernet PCI-Express expansion card.
It provides 2 external RJ45 Gigabit ports with 2 Chipsets. It uses data transfer rates up
to 1000Mbit/s on each port. The design fully utilize the Realtek chipset, which repre-
sents the latest in high speed network interface technology. It provides a secure and
very high data transfer rate. It supports all PCI-Express slots x1 till x16 and almost every
operating system. It is not possible to change the address or IRQ settings manually,
they will be obtained automatically by the system (BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-6074, English manual, Driver CD
Certificates:
JUMPER SETTING & CONNECTORS:
RJ45 Port:
Status LED´s:
3
User Manual
User Manual
Vers. 1.0 / 27.10.10
PCI Express x1 till x16
98SE/ME/2000/XP/Vista/7/Server 200x/CE/MAC/Linux/Unix
4 x RJ45 gigabit Ethernet connector
CE CE CE CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
RJ45 Port:
Pin
Signal
Pin
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
3
BI_DB+
6
LINK / Connected
ACT LAN DATA
4
RealTek
Chipsets
Signal
Pin
Signal
7
BI_DD+
BI_DC-
8
BI_DD-
BI_DB-
