SolarEdge Installationsanleitung für Dreiphasen-Wechselrichter – MAN-01-00022-1.5
Im Folgenden werden die Abstände angezeigt, die oberhalb und unterhalb
des Leistungsoptimierers eingehalten werden müssen.

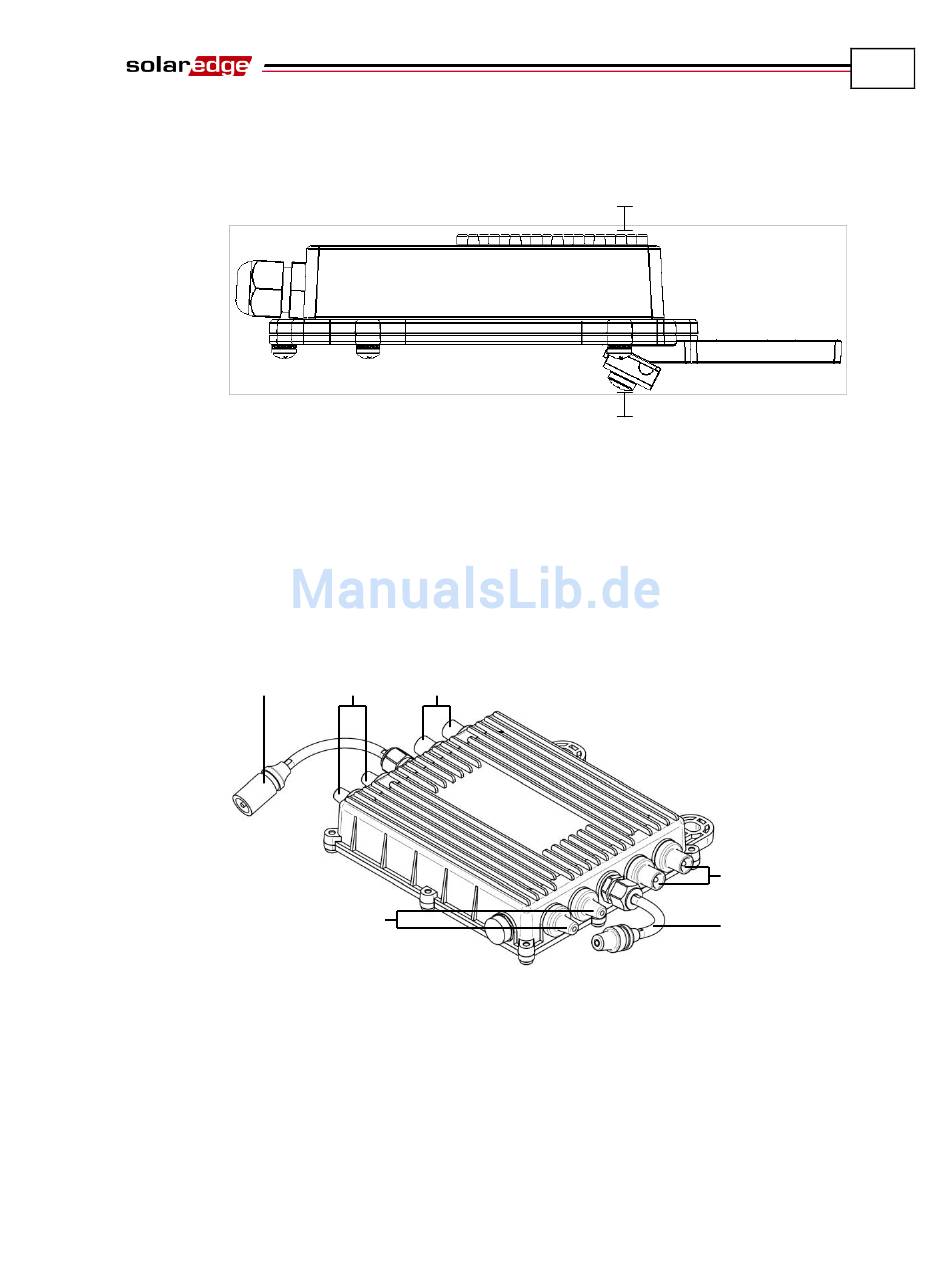

Abbildung 6: Abstand – Seitenansicht
PB250-TFI und PB350-TFI
An diese Leistungsoptimierer können bis zu vier PV-Module angeschlossen
werden. Diese Leistungsoptimierer sind wie abgebildet mit
4 Anschlusspaaren ausgestattet (jedes Paar mit einer positiv (+) und einer
negativ (-) gepolten Steckverbindung) und zwei Ausgänge (ein Plus (+) und
ein Minus (-)).
-
Ausgang
Eingänge
Eingänge
Abbildung 7: PB250-TFI und PB350-TFI
-
+
Eingänge
-
Installieren des Leistungsoptimierers
2.5 cm (1")
2.5 cm (1")
Eingänge
Ausgang
26
+
+
