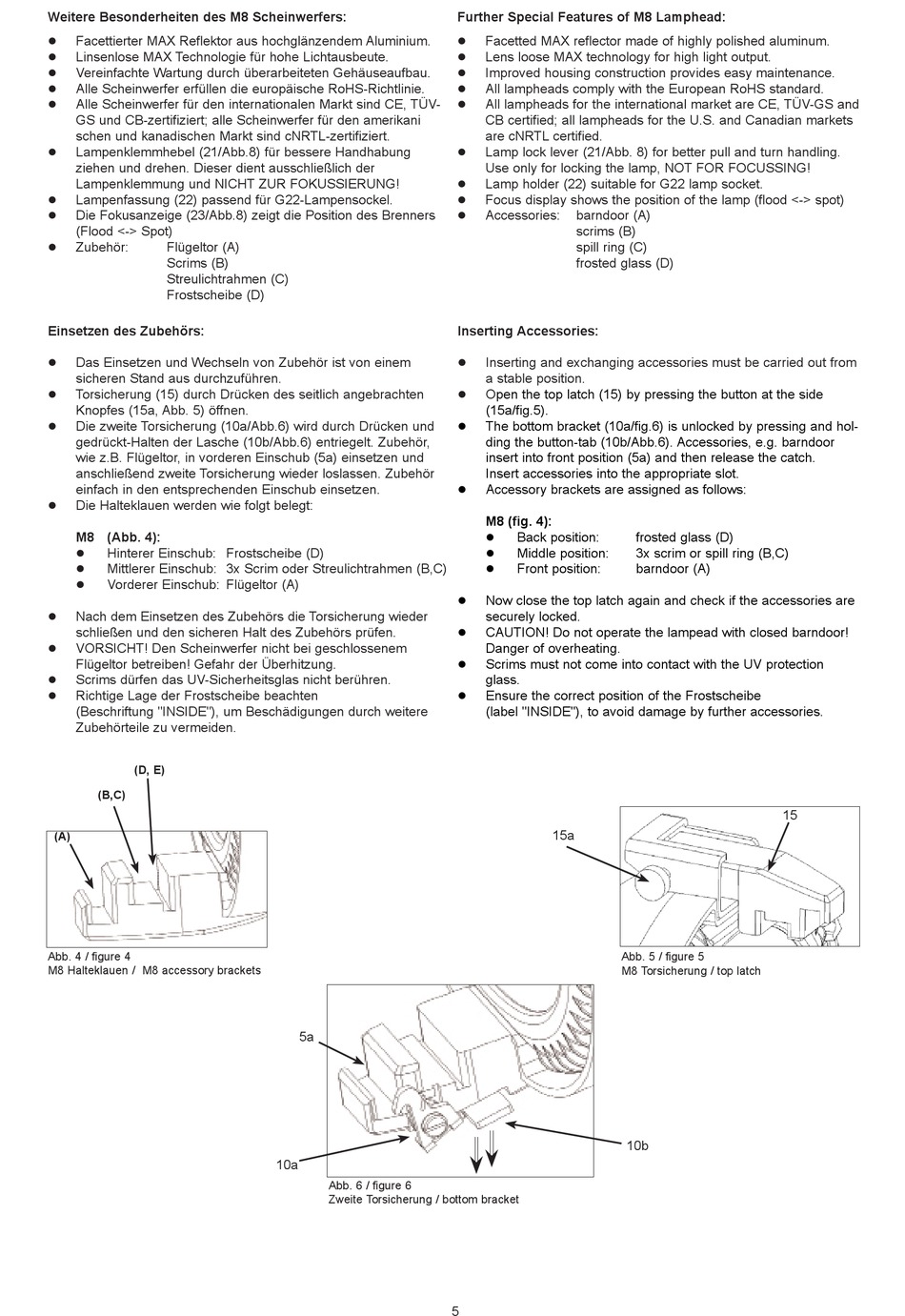

ARRI M8 Kurzanleitung Seite 5

Weitere Besonderheiten des M8 Scheinwerfers:
Facettierter MAX Reflektor aus hochglänzendem Aluminium.

Linsenlose MAX Technologie für hohe Lichtausbeute.

Vereinfachte Wartung durch überarbeiteten Gehäuseaufbau.

Alle Scheinwerfer erfüllen die europäische RoHS-Richtlinie.

Alle Scheinwerfer für den internationalen Markt sind CE, TÜV-

GS und CB-zertifiziert; alle Scheinwerfer für den amerikani
schen und kanadischen Markt sind cNRTL-zertifiziert.
Lampenklemmhebel (21/Abb.8) für bessere Handhabung

ziehen und drehen. Dieser dient ausschließlich der
Lampenklemmung und NICHT ZUR FOKUSSIERUNG!
Lampenfassung (22) passend für G22-Lampensockel.

Die Fokusanzeige (23/Abb.8) zeigt die Position des Brenners

(Flood <-> Spot)
Zubehör: Flügeltor (A)

Scrims (B)
Streulichtrahmen (C)
Frostscheibe (D)
Einsetzen des Zubehörs:
Das Einsetzen und Wechseln von Zubehör ist von einem

sicheren Stand aus durchzuführen.
Torsicherung (15) durch Drücken des seitlich angebrachten

Knopfes (15a, Abb. 5) öffnen.
Die zweite Torsicherung (10a/Abb.6) wird durch Drücken und

gedrückt-Halten der Lasche (10b/Abb.6) entriegelt. Zubehör,
wie z.B. Flügeltor, in vorderen Einschub (5a) einsetzen und
anschließend zweite Torsicherung wieder loslassen. Zubehör
einfach in den entsprechenden Einschub einsetzen.
Die Halteklauen werden wie folgt belegt:

M8 (Abb. 4):
Hinterer Einschub: Frostscheibe (D)

Mittlerer Einschub: 3x Scrim oder Streulichtrahmen (B,C)

Vorderer Einschub: Flügeltor (A)

Nach dem Einsetzen des Zubehörs die Torsicherung wieder

schließen und den sicheren Halt des Zubehörs prüfen.
VORSICHT! Den Scheinwerfer nicht bei geschlossenem

Flügeltor betreiben! Gefahr der Überhitzung.
Scrims dürfen das UV-Sicherheitsglas nicht berühren.

Richtige Lage der Frostscheibe beachten

(Beschriftung "INSIDE"), um Beschädigungen durch weitere
Zubehörteile zu vermeiden.
(D, E)
(B,C)
(A)
Abb. 4 / figure 4
M8 Halteklauen / M8 accessory brackets
5a
10a
Abb. 6 / figure 6
Zweite Torsicherung / bottom bracket
Further Special Features of M8 Lamphead:
Facetted MAX reflector made of highly polished aluminum.

Lens loose MAX technology for high light output.

Improved housing construction provides easy maintenance.

All lampheads comply with the European RoHS standard.

All lampheads for the international market are CE, TÜV-GS and

CB certified; all lampheads for the U.S. and Canadian markets
are cNRTL certified.
Lamp lock lever (21/Abb. 8) for better pull and turn handling.

Use only for locking the lamp, NOT FOR FOCUSSING!
Lamp holder (22) suitable for G22 lamp socket.

Focus display shows the position of the lamp (flood <-> spot)

Accessories: barndoor (A)

scrims (B)
spill ring (C)
frosted glass (D)
Inserting Accessories:
Inserting and exchanging accessories must be carried out from

a stable position.
Open the top latch (15) by pressing the button at the side

(15a/fig.5).
The bottom bracket (10a/fig.6) is unlocked by pressing and hol-

ding the button-tab (10b/Abb.6). Accessories, e.g. barndoor
insert into front position (5a) and then release the catch.
Insert accessories into the appropriate slot.
Accessory brackets are assigned as follows:

M8 (fig. 4):
Back position:

Middle position:

Front position:

Now close the top latch again and check if the accessories are

securely locked.
CAUTION! Do not operate the lampead with closed barndoor!

Danger of overheating.
Scrims must not come into contact with the UV protection

glass.
Ensure the correct position of the Frostscheibe

(label "INSIDE"), to avoid damage by further accessories.
15a
Abb. 5 / figure 5
M8 Torsicherung / top latch
5
frosted glass (D)
3x scrim or spill ring (B,C)
barndoor (A)
15
10b
