Installationsvorbereitung

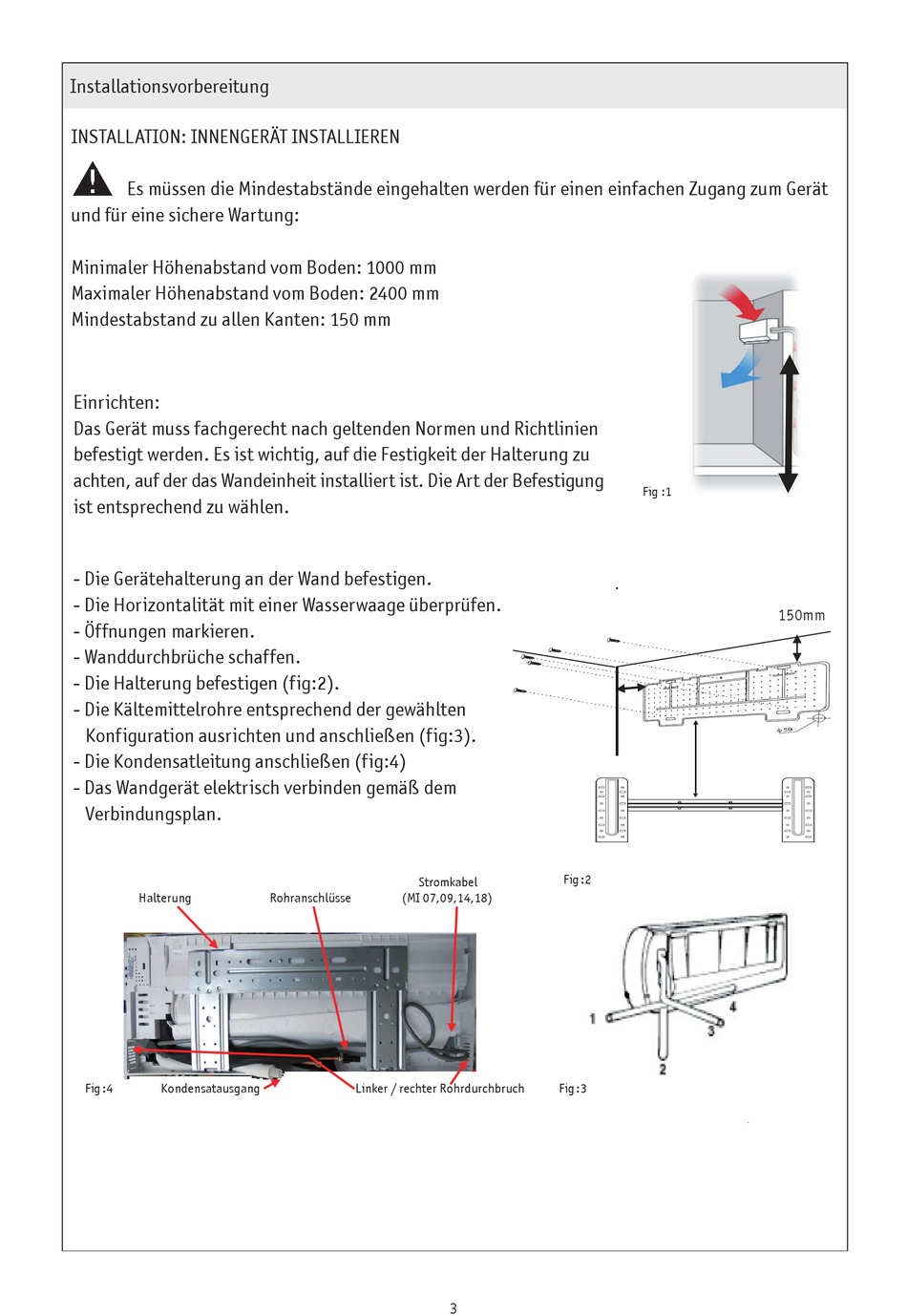

INSTALLATION: INNENGERÄT INSTALLIEREN
a
Es müssen die Mindestabstände eingehalten werden für einen einfachen Zugang zum Gerät
und für eine sichere Wartung:
Minimaler Höhenabstand vom Boden: 1000 mm
Maximaler Höhenabstand vom Boden: 2400 mm
Mindestabstand zu allen Kanten: 150 mm
Einrichten:
Das Gerät muss fachgerecht nach geltenden Normen und Richtlinien
befestigt werden. Es ist wichtig, auf die Festigkeit der Halterung zu
achten, auf der das Wandeinheit installiert ist. Die Art der Befestigung
ist entsprechend zu wählen.
- Die Gerätehalterung an der Wand befestigen.
- Die Horizontalität mit einer Wasserwaage überprüfen.
- Öffnungen markieren.
- Wanddurchbrüche schaffen.
- Die Halterung befestigen (fig:2).
- Die Kältemittelrohre entsprechend der gewählten
Konfiguration ausrichten und anschließen (fig:3).
- Die Kondensatleitung anschließen (fig:4)
- Das Wandgerät elektrisch verbinden gemäß dem
Verbindungsplan.
Halterung
Fig :4
Kondensatausgang
Stromkabel
Rohranschlüsse
(MI 07,09,14,18)
Linker / rechter Rohrdurchbruch
.
Fig :2
Fig :3
3
Fig :1
