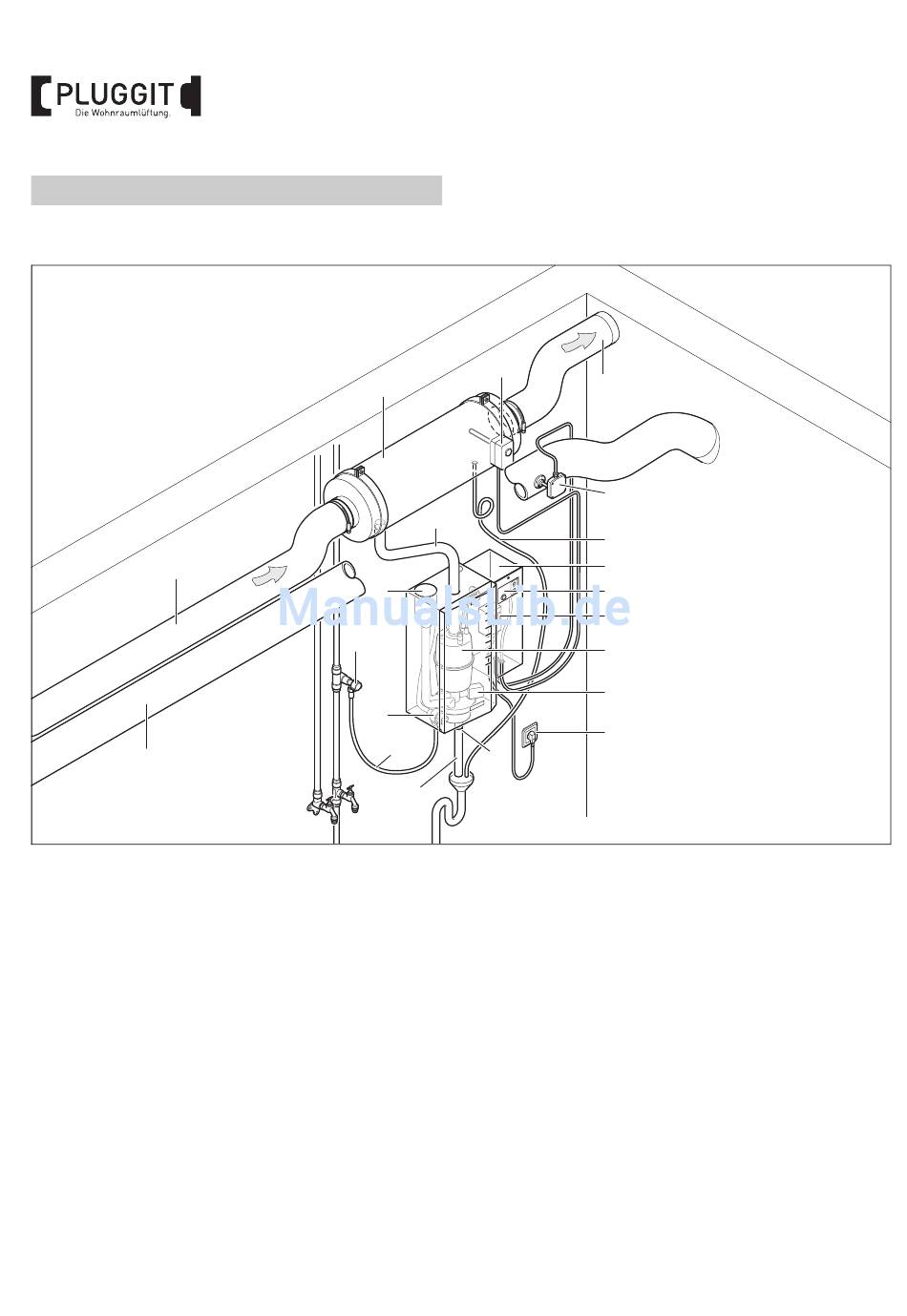

3. INSTALLATION (FACHPERSONAL)

3.1. ÜBERSICHT
17
18
Befeuchtungs-Basis-Set BF5
1 Luftbefeuchter AeroFresh Plus
2 Steuerungselektronik
3 Bedieneinheit
4 Dampfzylinder
5 Füllsystem
6 Dampfschlauch
7 Wassereinlassventil
8 Wasserauslassventil
9 Ablasskanal
10 Kondensatleitung Befeuchtungsstrecke
11 Leitung Wasserzufuhr
12 Leitung Wasserabfuhr
13 Elektrischer Anschluss
4
BIA AeroFresh Plus
15
14
6
5
19
7
11
9
12
Befeuchtungsstrecke BF5-BS
14 Befeuchtungsstrecke
Sicherheits-Set BF5-FS (Fühlerset)
15 Hygrostat (max. Feuchtebegrenzer)
16 Hygrothermogeber (Feuchtefühler Ist-Wert-Angabe)
Bauseitige Komponenten
17 Zuluftleitung
18 Abluftleitung
19 Absperrhahn oder Eckventil (1/2")
17
16
10
1
3
2
4
8
13
M+P-26A-1010
